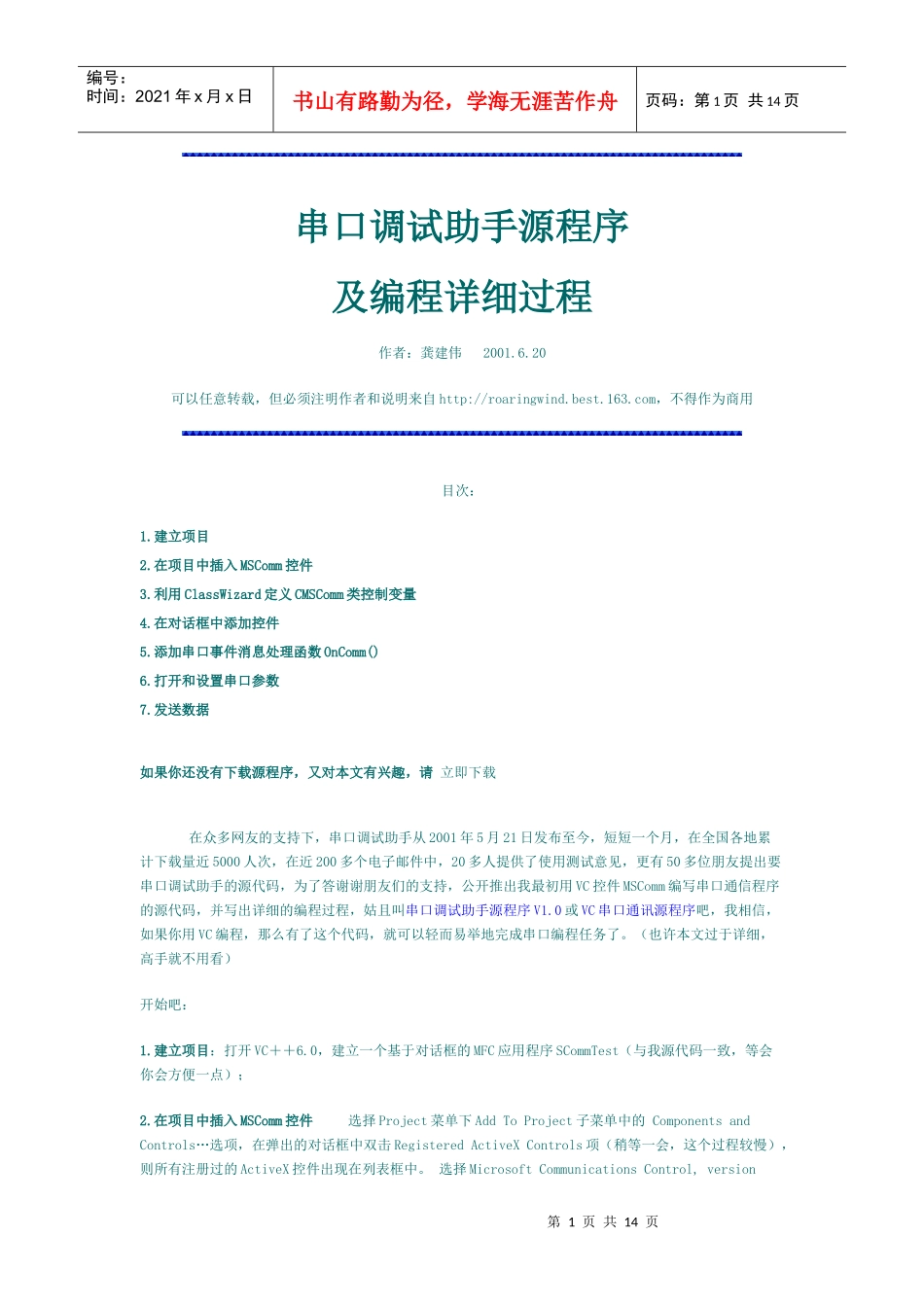

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页串口调试助手源程序及编程详细过程作者：龚建伟2001.6.20可以任意转载，但必须注明作者和说明来自http://roaringwind.best.163.com，不得作为商用目次：1.建立项目2.在项目中插入MSComm控件3.利用ClassWizard定义CMSComm类控制变量4.在对话框中添加控件5.添加串口事件消息处理函数OnComm()6.打开和设置串口参数7.发送数据如果你还没有下载源程序，又对本文有兴趣，请立即下载在众多网友的支持下，串口调试助手从2001年5月21日发布至今，短短一个月，在全国各地累计下载量近5000人次，在近200多个电子邮件中，20多人提供了使用测试意见，更有50多位朋友提出要串口调试助手的源代码，为了答谢谢朋友们的支持，公开推出我最初用VC控件MSComm编写串口通信程序的源代码，并写出详细的编程过程，姑且叫串口调试助手源程序V1.0或VC串口通讯源程序吧，我相信，如果你用VC编程，那么有了这个代码，就可以轻而易举地完成串口编程任务了。（也许本文过于详细，高手就不用看）开始吧：1.建立项目：打开VC＋＋6.0，建立一个基于对话框的MFC应用程序SCommTest（与我源代码一致，等会你会方便一点）；2.在项目中插入MSComm控件选择Project菜单下AddToProject子菜单中的ComponentsandControls…选项，在弹出的对话框中双击RegisteredActiveXControls项（稍等一会，这个过程较慢），则所有注册过的ActiveX控件出现在列表框中。选择MicrosoftCommunicationsControl,version第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页6.0，，单击Insert按钮将它插入到我们的Project中来，接受缺省的选项。（如果你在控件列表中看不到MicrosoftCommunicationsControl,version6.0，那可能是你在安装VC6时没有把ActiveX一项选上，重新安装VC6，选上ActiveX就可以了），这时在ClassView视窗中就可以看到CMSComm类了，（注意：此类在ClassWizard中看不到，重构clw文件也一样），并且在控件工具栏Controls中出现了电话图标（如图1所示），现在要做的是用鼠标将此图标拖到对话框中，程序运行后，这个图标是看不到的。3.利用ClassWizard定义CMSComm类控制对象打开ClassWizard－>MemberViariables选项卡，选择CSCommTestDlg类，为IDC_MSCOMM1添加控制变量：m_ctrlComm，这时你可以看一看，在对话框头文件中自动加入了//{{AFX_INCLUDES()#include"mscomm.h"//}}AFX_INCLUDES（这时运行程序，如果有错，那就再从头开始）。4.在对话框中添加控件向主对话框中添加两个编辑框，一个用于接收显示数据ID为IDC_EDIT_RXDATA，另一个用于输入发送数据，ID为IDC_EDIT_TXDATA，再添加一个按钮，功能是按一次就把发送编辑框中的内容发送一次，将其ID设为IDC_BUTTON_MANUALSEND。别忘记了将接收编辑框的Properties－>Styles中把Miltiline和VerticalScroll属性选上，发送编辑框若你想输入多行文字，也可选上Miltiline。再打开ClassWizard－>MemberViariables选项卡，选择CSCommTestDlg类，为IDC_EDIT_RXDATA添加CString变量m_strRXData，为IDC_EDIT_TXDATA添加CString变量m_strTXData。说明：m_strRXData和m_strTXData分别用来放入接收和发送的字符数据。5.添加串口事件消息处理函数OnComm()打开ClassWizard－>MessageMaps，选择类CSCommTestDlg，选择IDC_MSCOMM1，双击消息OnComm，将弹出的对话框中将函数名改为OnComm，（好记而已）OK。这个函数是用来处理串口消息事件的，如每当串口接收到数据，就会产生一个串口接收数据缓冲区中有字符的消息事件，我们刚才添加的函数就会执行，我们在OnComm()函数加入相应的处理代码就能实现自已想要的功能了。请你在函数中加入如下代码：第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页voidCSCommTestDlg::OnComm(){//TODO:AddyourcontrolnotificationhandlercodehereVARIANTvariant_inp;COleSafeArraysafearray_inp;LONGlen,k;BYTErxdata[2048];//设置BYTE数组An8-bitintegerthatisnotsigned.CStringstrtemp...
