陇东学院第一届电子设计大赛(试题草案)VIP免费

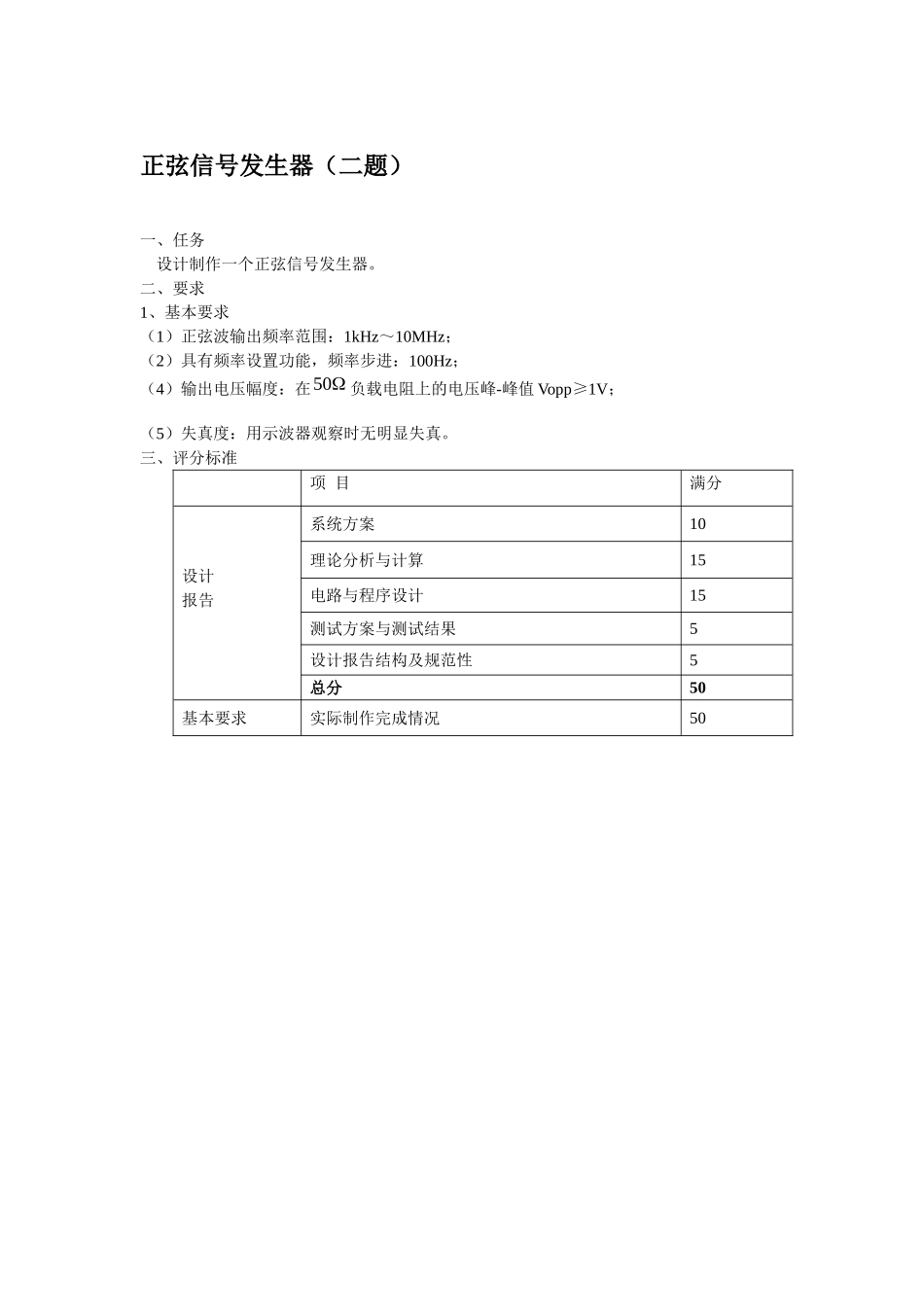

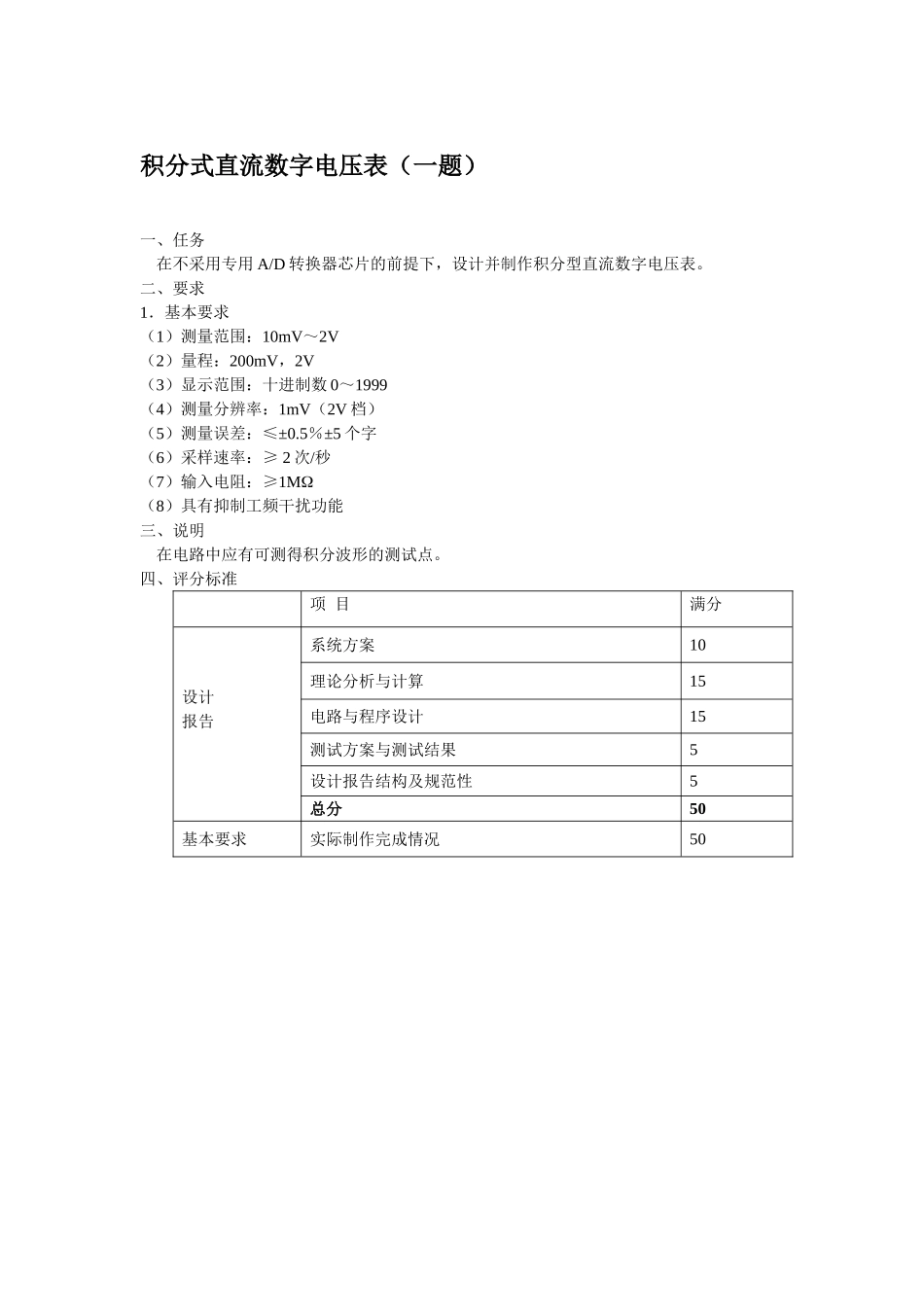

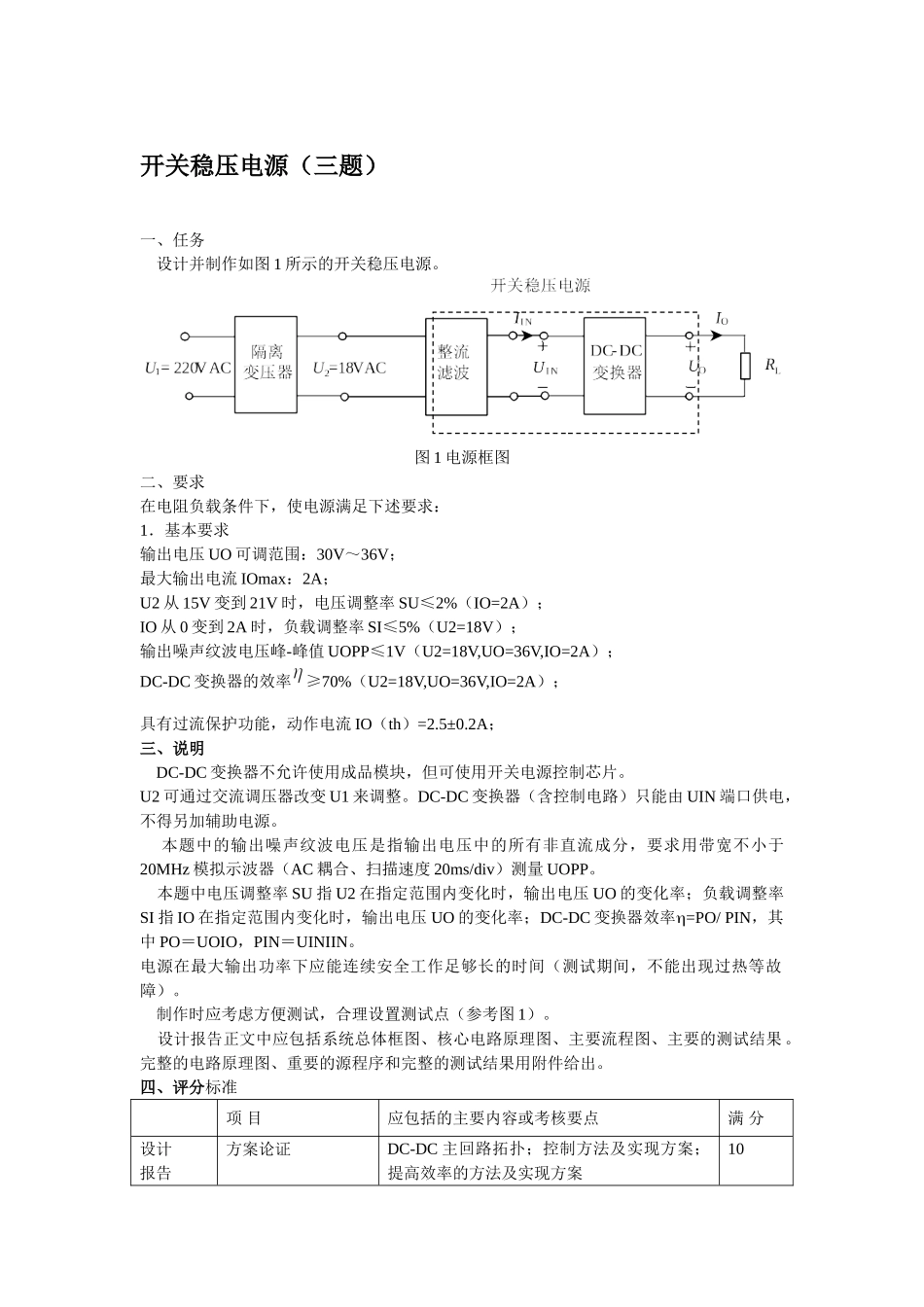

积分式直流数字电压表（一题）一、任务在不采用专用A/D转换器芯片的前提下，设计并制作积分型直流数字电压表。二、要求1．基本要求（1）测量范围：10mV～2V（2）量程：200mV，2V（3）显示范围：十进制数0～1999（4）测量分辨率：1mV（2V档）（5）测量误差：≤±0.5％±5个字（6）采样速率：≥2次/秒（7）输入电阻：≥1M（8）具有抑制工频干扰功能三、说明在电路中应有可测得积分波形的测试点。四、评分标准项目满分设计报告系统方案10理论分析与计算15电路与程序设计15测试方案与测试结果5设计报告结构及规范性5总分50基本要求实际制作完成情况50正弦信号发生器（二题）一、任务设计制作一个正弦信号发生器。二、要求1、基本要求（1）正弦波输出频率范围：1kHz～10MHz；（2）具有频率设置功能，频率步进：100Hz；（4）输出电压幅度：在50负载电阻上的电压峰-峰值Vopp≥1V；（5）失真度：用示波器观察时无明显失真。三、评分标准项目满分设计报告系统方案10理论分析与计算15电路与程序设计15测试方案与测试结果5设计报告结构及规范性5总分50基本要求实际制作完成情况50开关稳压电源（三题）一、任务设计并制作如图1所示的开关稳压电源。图1电源框图二、要求在电阻负载条件下，使电源满足下述要求：1．基本要求输出电压UO可调范围：30V～36V；最大输出电流IOmax：2A；U2从15V变到21V时，电压调整率SU≤2%（IO=2A）；IO从0变到2A时，负载调整率SI≤5%（U2=18V）；输出噪声纹波电压峰-峰值UOPP≤1V（U2=18V,UO=36V,IO=2A）；DC-DC变换器的效率≥70%（U2=18V,UO=36V,IO=2A）；具有过流保护功能，动作电流IO（th）=2.5±0.2A；三、说明DC-DC变换器不允许使用成品模块，但可使用开关电源控制芯片。U2可通过交流调压器改变U1来调整。DC-DC变换器（含控制电路）只能由UIN端口供电，不得另加辅助电源。本题中的输出噪声纹波电压是指输出电压中的所有非直流成分，要求用带宽不小于20MHz模拟示波器（AC耦合、扫描速度20ms/div）测量UOPP。本题中电压调整率SU指U2在指定范围内变化时，输出电压UO的变化率；负载调整率SI指IO在指定范围内变化时，输出电压UO的变化率；DC-DC变换器效率=PO/PIN，其中PO＝UOIO，PIN＝UINIIN。电源在最大输出功率下应能连续安全工作足够长的时间（测试期间，不能出现过热等故障）。制作时应考虑方便测试，合理设置测试点（参考图1）。设计报告正文中应包括系统总体框图、核心电路原理图、主要流程图、主要的测试结果。完整的电路原理图、重要的源程序和完整的测试结果用附件给出。四、评分标准项目应包括的主要内容或考核要点满分设计报告方案论证DC-DC主回路拓扑；控制方法及实现方案；提高效率的方法及实现方案10电路设计与参数计算主回路器件的选择及参数计算；控制电路设计与参数计算；效率的分析及计算；保护电路设计与参数计算；数字设定及显示电路的设计15测试方法与数据测试方法；测试仪器；测试数据(着重考查方法和仪器选择的正确性以及数据是否全面、准确)15测试结果分析与设计指标进行比较，分析产生偏差的原因，并提出改进方法5电路图及设计文件重点考查完整性、规范性5总分50基本要求实际制作完成情况50可控放大器（四题）一、任务设计并制作一个可控放大器，其组成框图如图1所示。放大器的增益可设置；低通滤波器、高通滤波器、带通滤波器的通带、截止频率等参数可设置。图1可控放大器组成框图二、要求1．基本要求（1）放大器输入正弦信号电压振幅为10mV，电压增益为40dB，通频带为100Hz～40kHz，放大器输出电压无明显失真。（2）滤波器可设置为低通滤波器，其-3dB截止频率fc在1kHz～20kHz范围内可调，调节的频率步进为1kHz，2fc处放大器与滤波器的总电压增益不大于30dB,RL=1k。（3）滤波器可设置为高通滤波器，其-3dB截止频率fc在1kHz～20kHz范围内可调，调节的频率步进为1kHz，0.5fc处放大器与滤波器的总电压增益不大于30dB,RL=1k。（4）截止频率的误差不大于10%。（5）有设置参数显示功能。三、说明1.正弦输入信号由信号源提供。2.放大器输出端应留测试端子。3.设计报告正文应包括系统总体框图、核心电路原理图和主要的测试结果。完整的电...
