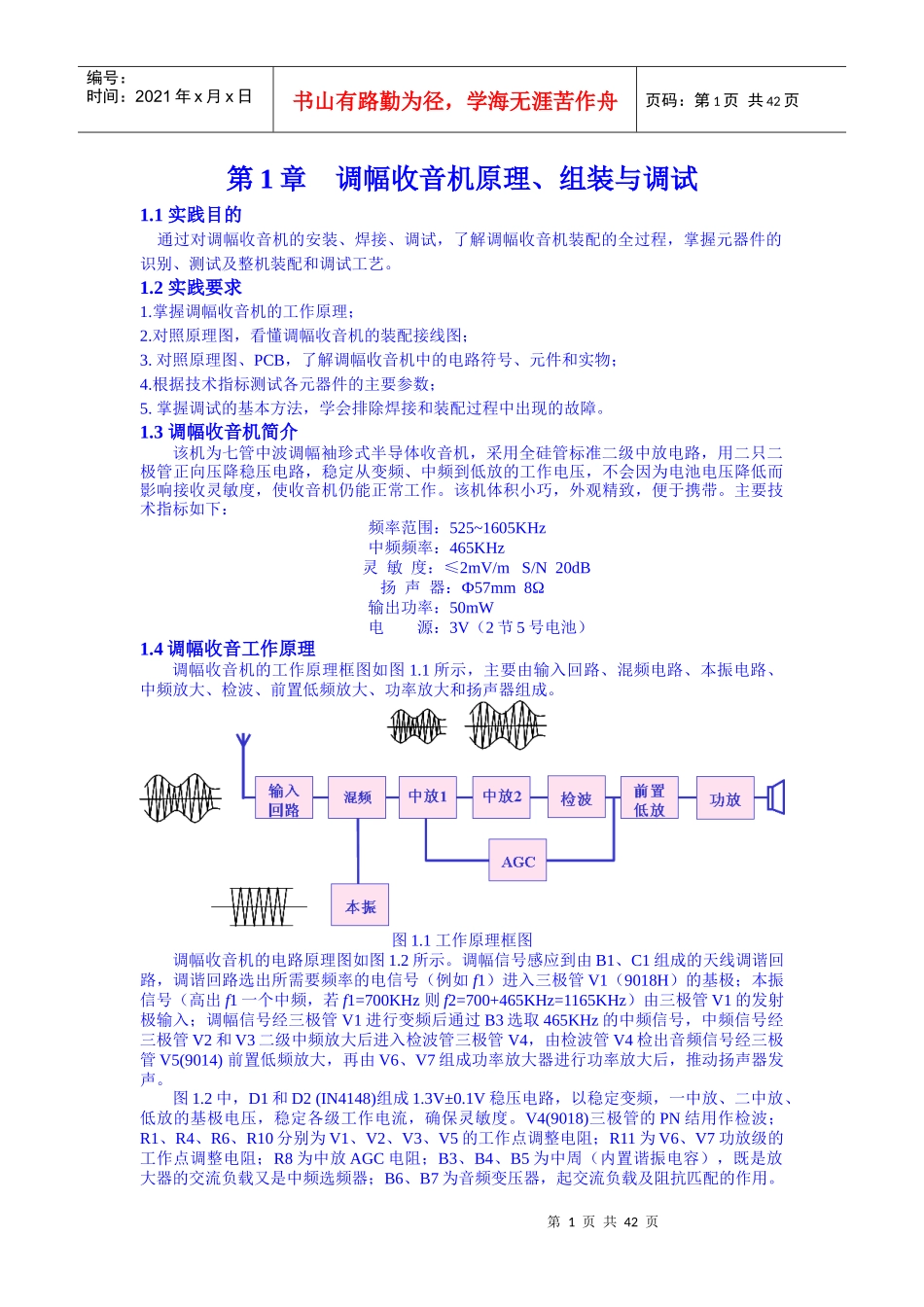

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页第1章调幅收音机原理、组装与调试1.1实践目的通过对调幅收音机的安装、焊接、调试，了解调幅收音机装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。1.2实践要求1.掌握调幅收音机的工作原理；2.对照原理图，看懂调幅收音机的装配接线图；3.对照原理图、PCB，了解调幅收音机中的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握调试的基本方法，学会排除焊接和装配过程中出现的故障。1.3调幅收音机简介该机为七管中波调幅袖珍式半导体收音机，采用全硅管标准二级中放电路，用二只二极管正向压降稳压电路，稳定从变频、中频到低放的工作电压，不会因为电池电压降低而影响接收灵敏度，使收音机仍能正常工作。该机体积小巧，外观精致，便于携带。主要技术指标如下：频率范围：525~1605KHz中频频率：465KHz灵敏度：≤2mV/mS/N20dB扬声器：Ф57mm8Ω输出功率：50mW电源：3V（2节5号电池）1.4调幅收音工作原理调幅收音机的工作原理框图如图1.1所示，主要由输入回路、混频电路、本振电路、中频放大、检波、前置低频放大、功率放大和扬声器组成。图1.1工作原理框图调幅收音机的电路原理图如图1.2所示。调幅信号感应到由B1、C1组成的天线调谐回路，调谐回路选出所需要频率的电信号（例如f1）进入三极管V1（9018H）的基极；本振信号（高出f1一个中频，若f1=700KHz则f2=700+465KHz=1165KHz）由三极管V1的发射极输入；调幅信号经三极管V1进行变频后通过B3选取465KHz的中频信号，中频信号经三极管V2和V3二级中频放大后进入检波管三极管V4，由检波管V4检出音频信号经三极管V5(9014)前置低频放大，再由V6、V7组成功率放大器进行功率放大后，推动扬声器发声。图1.2中，D1和D2(IN4148)组成1.3V±0.1V稳压电路，以稳定变频，一中放、二中放、低放的基极电压，稳定各级工作电流，确保灵敏度。V4(9018)三极管的PN结用作检波；R1、R4、R6、R10分别为V1、V2、V3、V5的工作点调整电阻；R11为V6、V7功放级的工作点调整电阻；R8为中放AGC电阻；B3、B4、B5为中周（内置谐振电容），既是放大器的交流负载又是中频选频器；B6、B7为音频变压器，起交流负载及阻抗匹配的作用。第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页该机的灵敏度，选择性等指标靠中频放大器保证。注：“×”为集电极电流测试点，电流参考值见图上方图1.2电路原理图1.5装配与焊接1.5.1印刷电路板图和装配图调幅收音机的印刷电路板图和装配图分别如图1.3、图1.4所示。图1.3印刷电路板图第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页图1.4装配图1.5.2装配前的准备工作及元器件初测1.按材料清单清点材料第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页(1)零件1（电阻共13）(2)零件2第5页共42页第4页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共42页(3)零件3(4)零件4第6页共42页第5页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共42页(5)零件5(6)零件6第7页共42页第6页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共42页(7)零件7(8)零件8第8页共42页第7页共42页类别电阻R电容C三极管hfe中周输入变压器（兰色）输出变压器（红色）测量内容二极管电阻值电容绝缘电阻晶体管放大倍数9018H（97-146）9014C（200-600）、9013H（144-202）正、反向电阻红2Ω黄4Ω0.3Ω0.4Ω1.8Ω3.8Ω0.4Ω白4Ω0.3Ω2Ω4.5Ω1Ω黑初次级为无穷大90Ω220Ω90Ω90Ω0.4Ω90Ω1Ω0.4Ω自耦变压器无初次级万用表量程×10、×100、×1K×10Khfe×1K×1×1×1编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共42页2.用万用表初步检测元器件好坏第9页共42页第8页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共42页第10页共42页第9页共42页编号：时...
