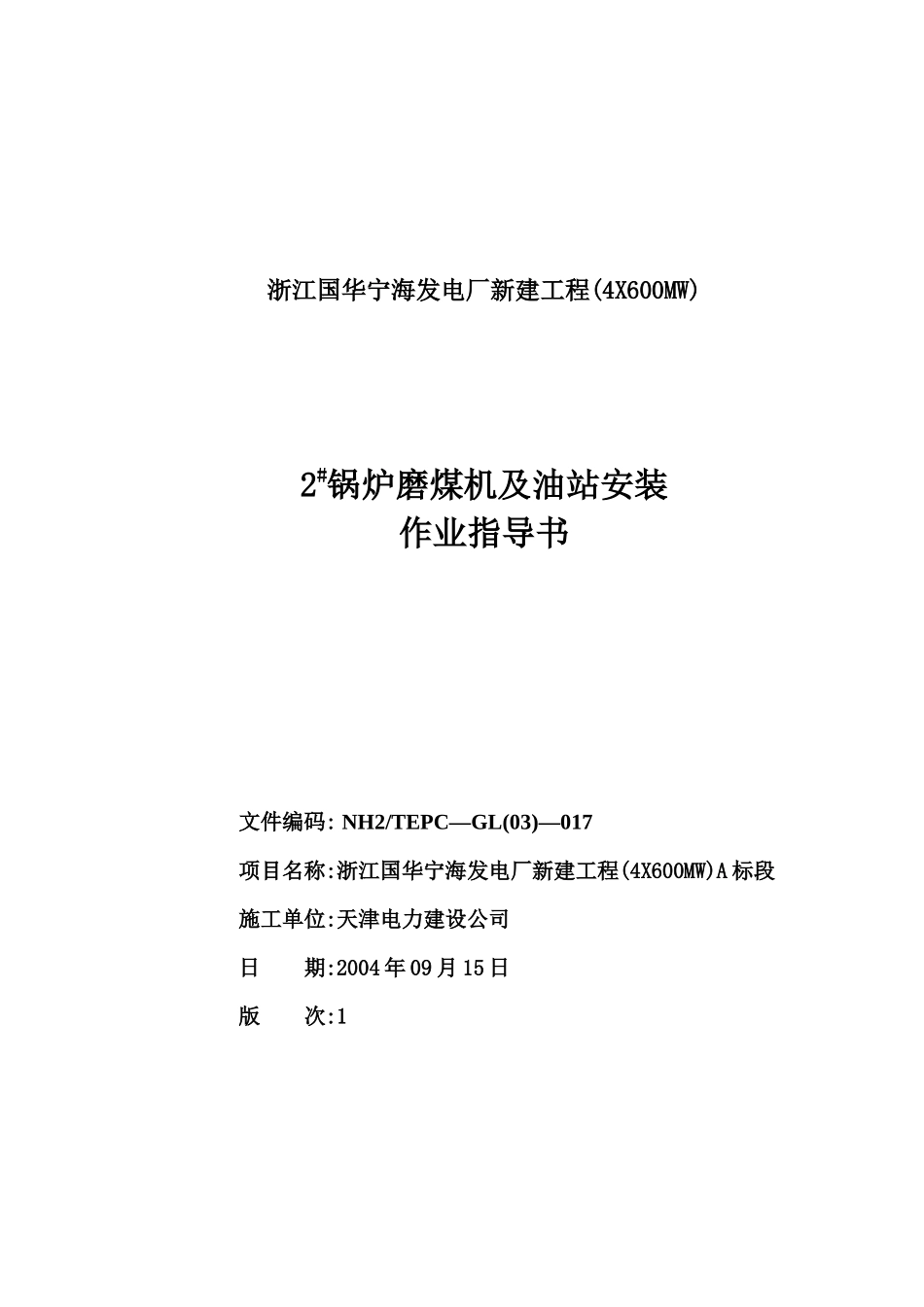

浙江国华宁海发电厂新建工程(4X600MW)2#锅炉磨煤机及油站安装作业指导书文件编码:NH2/TEPC—GL(03)—017项目名称:浙江国华宁海发电厂新建工程(4X600MW)A标段施工单位:天津电力建设公司日期:2004年09月15日版次:1第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页目录1.工程概述1.1工程概况.......................................................21.2工程量和工期...................................................32.编制依据........................................................33.施工作业前的准备和条件..........................................43.1技术准备.......................................................43.2作业人员.......................................................53.3作业工机具.....................................................63.4材料和设备.....................................................73.5安全器具.......................................................83.6工序交接.......................................................94．施工程序、方法4.1施工方案.......................................................104.2施工工艺流程...................................................194.3施工方法及要求.................................................205.质量控制点的设置和质量通病预防5.1质量目标........................................................215.2质量通病预防....................................................215.3作业过程中对控制点的位置........................................235.4质量标准及要求6.作业的安全要求和环境条件6.1作业的安全危害因素辨识和控制....................................266.2作业的安全要求及措施...........................................287．附录1.工程概述及工程量1.1工程概述浙江国华宁海电厂4×600MW机组，#2炉六台上海重型机器厂生产的HP983碗式中速磨煤机，每台磨煤机总重约137吨（含电机部分）。每台磨煤机由台板、行星齿轮减速机、侧机体及衬板、磨碗及叶轮装置、磨辊装置、分离器体装置、分离器顶盖装置、电动机、润滑油站、消防系统、气封系统及检修平台等组成。1.2工程量和工期1.2.1工程量主要部件重量序号设备名称设备重量（kg）外形尺寸单台数量总数量1减速机台板23832540×1830×8016第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页2减速机10000φ1800×1500163侧机体及其衬板装置172264344×3760×1686164磨辊装置8210φ15073185磨碗和叶轮装置14538φ3262×1618166磨碗裙罩装置778φ1796×686167排出阀及多出口装置50992530×760×325168分离器体装置16612φ3632×2872169分离器顶盖装置11691φ4168×16311610文邱利叶片和衬板装置1183φ1989/φ610×23191611内锥体及陶瓷衬板装置1613φ3094/φ610×2331612弹簧加载装置47701736×2325×182931813侧机体固定安装板13873760×787×601614侧机体滑动安装板14833760×787×601615电动机台板8201880×1410×501616电动机65001617润滑油站13422000×18601618压差控制系统211619磨煤机气封系统590φ37121620缝隙气封装置301φ1562×781621缝隙气封和护罩装置60φ1720×2801622刮板装置702982178051623联轴器338φ450×158016第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页24联轴器防护罩1190610×610×15801625动力式空气过滤器383775×786×12691626石子煤装置585φ273L12541627磨煤机上平台1391H=5590161.2.2施工工期施工过程简要介绍如下:由运输车将磨煤机各部件运到厂房CD列右端，利用安装完毕的磨煤机过轨吊进行磨煤机的安装，其中侧机体与衬板装置、磨碗与叶轮装置、分离器体装置、分离器顶盖装置四大主要部件需要两台过轨吊联动安装。磨煤机本体安装结束100天，截止2005年1月31日。磨煤机空载试运60天。截止2005年8月1日。2...
