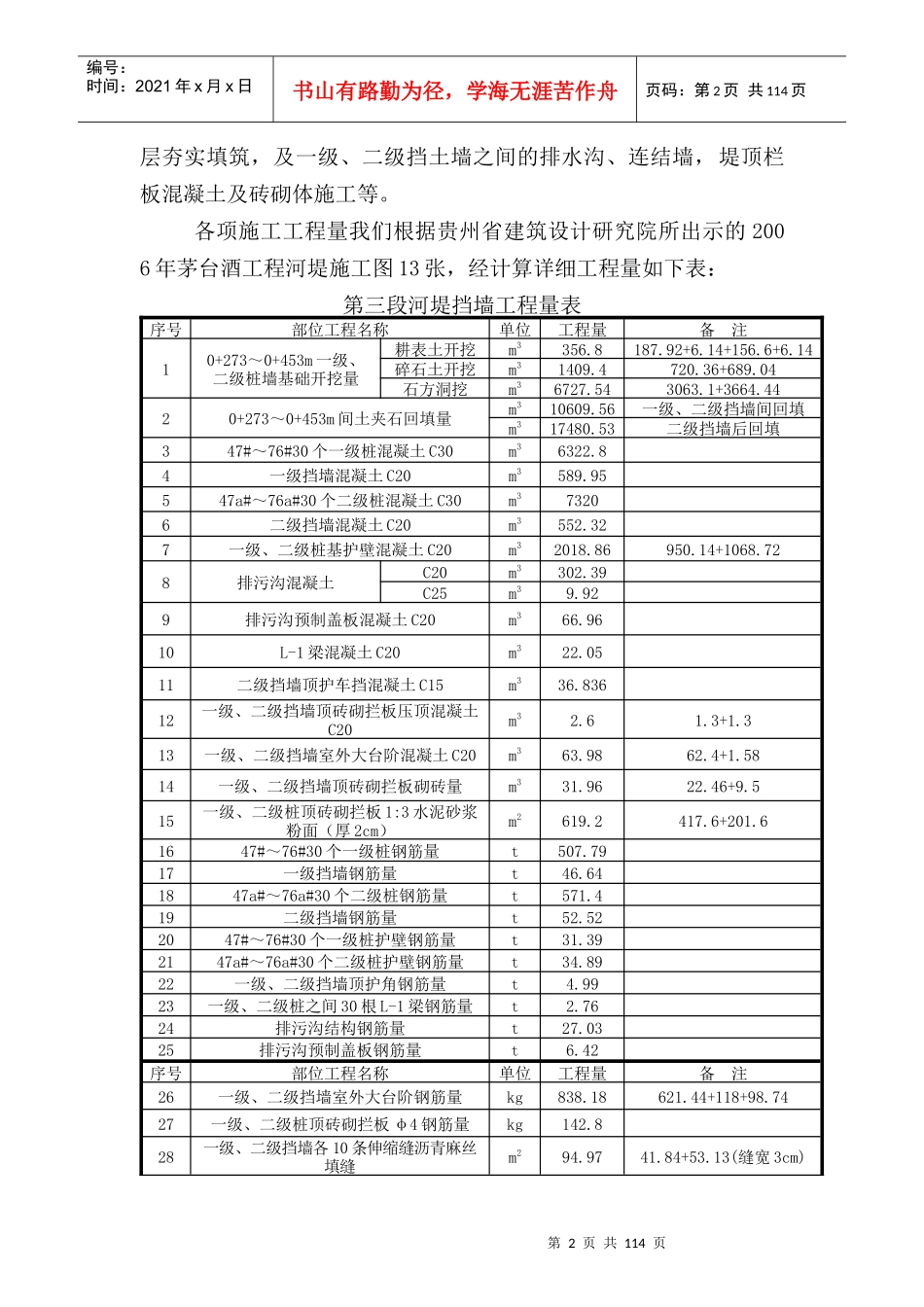

第1页共114页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共114页第一章工程概况1.1概述1.1.1地理位置贵州茅台酒股份有限公司2006年2000吨茅台酒建设工程河堤工程位于赤水河右岸，根据河堤挡墙平面图布置河堤工程全长637m，全段工程随赤水河右岸河道边界的形状修建，总体布置为一带状的结构，整个工程根据桩号界定划分不同，共分为四个标段，工程等级总体为二级工程，我公司投标的河堤工程段落为贵州茅台酒股份有限公司2006年2000吨茅台酒建设工程第三段（4#～6#点），三标段工程堤长为180m（控制桩号为0+273～0+453m）。1.1.2主要工程结构形式本标段河堤工程结构物主要包括第一级挡墙及第二级挡墙钢筋混凝土建筑；挡墙后土夹石填筑；沿堤排污沟建筑；一级及二级挡墙顶拦板；一级与二级挡墙之间的堤顶为素土绿化带设施。第一级挡土墙由30个（47#～76#）矩形钢筋混凝土桩体（水平截面积3.2×2.5m）及钢筋混凝土挡土板（厚33cm）组成；第二级挡土墙由30个（47a#～76a#）矩形钢筋混凝土桩体（水平截面积3.2×2.5m）及钢筋混凝土挡土板（厚33cm）组成，挡土墙每隔18m设一道伸缩缝。第一级及第二级挡土墙后侧采用土夹石分层夯实填筑至墙顶。第一级与第二级挡墙之间沿堤纵向设置一条钢筋混凝土结构排污沟，排污沟净断面高宽为1.8×2.5m。壁厚为25cm，沟顶采用15cm厚钢筋混凝土预制盖板。1.1.3工程主要施工项目及工程量第三标段河堤工程施工全长126m，控制桩号为0+273～0+453m（即4#点～4#点），施工项目主要包括第一级及第二级挡土墙基础土石方开挖，挡土墙钢筋混凝土结构体浇筑，挡土墙后侧土夹石分第2页共114页第1页共114页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共114页层夯实填筑，及一级、二级挡土墙之间的排水沟、连结墙，堤顶栏板混凝土及砖砌体施工等。各项施工工程量我们根据贵州省建筑设计研究院所出示的2006年茅台酒工程河堤施工图13张，经计算详细工程量如下表：第三段河堤挡墙工程量表序号部位工程名称单位工程量备注10+273～0+453m一级、二级桩墙基础开挖量耕表土开挖m3356.8187.92+6.14+156.6+6.14碎石土开挖m31409.4720.36+689.04石方洞挖m36727.543063.1+3664.4420+273～0+453m间土夹石回填量m310609.56一级、二级挡墙间回填m317480.53二级挡墙后回填347#～76#30个一级桩混凝土C30m36322.84一级挡墙混凝土C20m3589.95547a#～76a#30个二级桩混凝土C30m373206二级挡墙混凝土C20m3552.327一级、二级桩基护壁混凝土C20m32018.86950.14+1068.728排污沟混凝土C20m3302.39C25m39.929排污沟预制盖板混凝土C20m366.9610L-1梁混凝土C20m322.0511二级挡墙顶护车挡混凝土C15m336.83612一级、二级挡墙顶砖砌拦板压顶混凝土C20m32.61.3+1.313一级、二级挡墙室外大台阶混凝土C20m363.9862.4+1.5814一级、二级挡墙顶砖砌拦板砌砖量m331.9622.46+9.515一级、二级桩顶砖砌拦板1:3水泥砂浆粉面（厚2cm）m2619.2417.6+201.61647#～76#30个一级桩钢筋量t507.7917一级挡墙钢筋量t46.641847a#～76a#30个二级桩钢筋量t571.419二级挡墙钢筋量t52.522047#～76#30个一级桩护壁钢筋量t31.392147a#～76a#30个二级桩护壁钢筋量t34.8922一级、二级挡墙顶护角钢筋量t4.9923一级、二级桩之间30根L-1梁钢筋量t2.7624排污沟结构钢筋量t27.0325排污沟预制盖板钢筋量t6.42序号部位工程名称单位工程量备注26一级、二级挡墙室外大台阶钢筋量kg838.18621.44+118+98.7427一级、二级桩顶砖砌拦板φ4钢筋量kg142.828一级、二级挡墙各10条伸缩缝沥青麻丝填缝m294.9741.84+53.13(缝宽3cm)第3页共114页第2页共114页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共114页合计量土石开挖m38493.74土夹石回填m328090.09混凝土m317308.67钢筋t1286.82砌砖m331.96水泥砂浆粉面m2619.2伸缩缝沥青丝麻填缝m294.971.2工程区域自然条件1.2.1工程区域水文条件根据贵州茅台酒股份有限公司2006年2000吨茅台酒建设工程河堤岩土工程勘察报告：施工区段赤水河水面标高为EL404m左右，河床底为EL402m左右，由于河堤工程靠近河边，大部份钻孔水位与河水是连通的...
