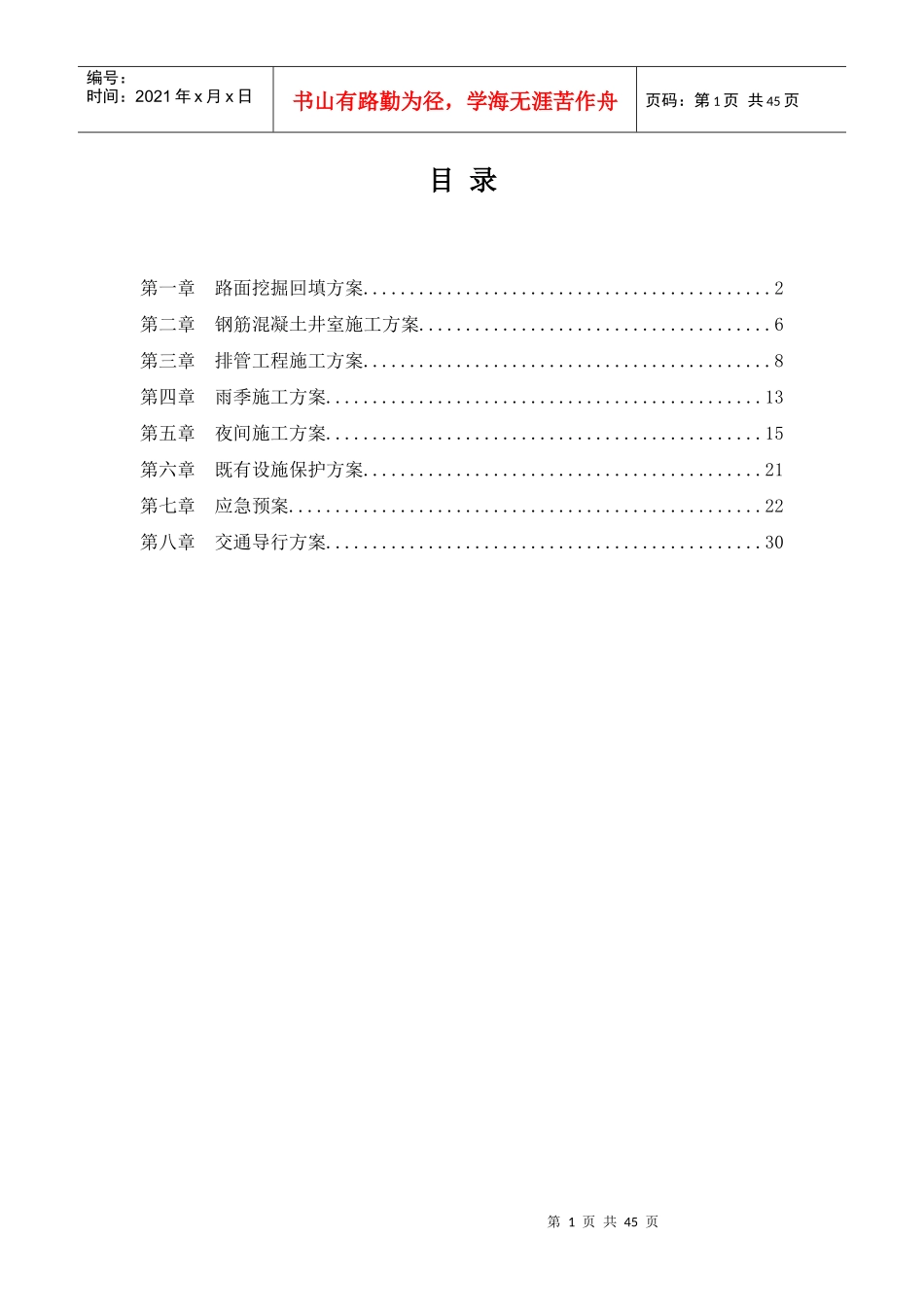

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页目录第一章路面挖掘回填方案............................................2第二章钢筋混凝土井室施工方案......................................6第三章排管工程施工方案............................................8第四章雨季施工方案...............................................13第五章夜间施工方案...............................................15第六章既有设施保护方案...........................................21第七章应急预案...................................................22第八章交通导行方案...............................................30第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页第一章路面挖掘回填方案第一节定位和测量放线方案一、井室开挖测量根据井室桩号坐标及控制点坐标采用极坐标方法测放结构中心位置，依设计或相应图集测放结构开挖上口线及开挖高程控制桩，同时进行栓桩。二、回填过程测量根据设计要求或规范规定测放回填土不同区域及分层高程控制桩，标出每层回填土压实厚度。第二节沟槽开挖本工程以机械施工为主，人工配合为辅。施工现场地表裸露面积大，遇大风和施工车辆流量大时极易造成扬尘，每个施工区域配备工程洒水车，根据气候条件时时进行降尘，保证施工现场的空气清新。施工机械根据施工区域的划分和施工进度的进行，动态进行调整，提高施工机械的利用率，做到文明施工，将扬尘降到最低程度。一、沟槽开挖1、井室所需的施工断面应依据不同的土壤条件而进行变化,本工程第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页井室槽深大于5m，但是现场没有工作面，几乎不能放坡，坡度暂安1:0.05放坡（槽底宽度为管井宽度加500mm工作面宽），开挖时分三层,边挖边护坡两步，机械挖槽确保槽底土壤不被扰动，设计槽底高程以上留20cm左右采用人工清挖。2、开槽过程中，如遇地下管线，其他基础应摸清情况及时保护，按规范要求做移位或保护，本工程已探测无地下管线。3、严格控制槽底高程和宽度，防止超挖。4、槽边1m处沿沟槽走向设1.2m高红白漆护栏，并围防汛埂，以防雨水冲槽。5、开槽完成后，约请监理单位、设计单位、勘察单位、业主单位验槽，对于回填土、软土等不良地质地段以及肥槽地段，按设计单位意见进行地基处理后方可进入下道工序。6、地基承载力应大于设计要求，如不满足，需立即上报甲方、设计、监理等单位协商处理。7、开挖时不扰动槽底土壤，如发生超挖，应按规定处理。在每段沟槽最低点槽边设置积水坑，使沟槽不受雨水浸泡。沟槽边坡平整且不陡于规定的要求。8、管槽底每侧工作宽度和管沟边坡的最大坡度表：槽底宽度为设计管径加600mm。第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页二、护坡工程1、根据甲方提供地质勘查报告，本工程管沟及电缆井基坑开挖需要做基坑支护。2、施工工艺流程整理现场→挖槽→修坡→成孔→拉杆制作及钢筋加工→插入钢筋或下入拉杆→注浆→挂网片及焊接加强筋→喷砼面层→面层养护→进行下一步土钉施工3、土钉墙施工方法修坡：采用人工修破，坡度由测量人员严格控制；土钉成孔：采用人工洛阳铲成孔；钢筋加工：土钉钢筋每2m设一组置中架，置中架才欧诺个φ6.5HPB钢筋与主筋电焊而成，土钉钢筋端头制作90°弯头，弯头长度不小于10d；钢筋植入：土钉成孔后人工将加工好的土钉钢筋置入孔内；注浆液搅拌：采用搅拌机搅拌，搅拌时间不小于2min；注浆方法：采用孔底压浆灌注方法注浆，孔内有水时能将孔内水排出保证注浆质量；面层钢筋网：面层钢筋网采用人工直接在坡面编制，钢筋网搭接处第5页共45页第4页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共45页采用绑扎与点焊相结合的方法，水平筋与树立筋交叉处采用火烧丝绑扎；喷射混凝土料搅拌：混合料采用人工拌料，拌料次数不小于3次，办好的混合料要均匀，且...
