高层住宅安装设计任务书VIP免费

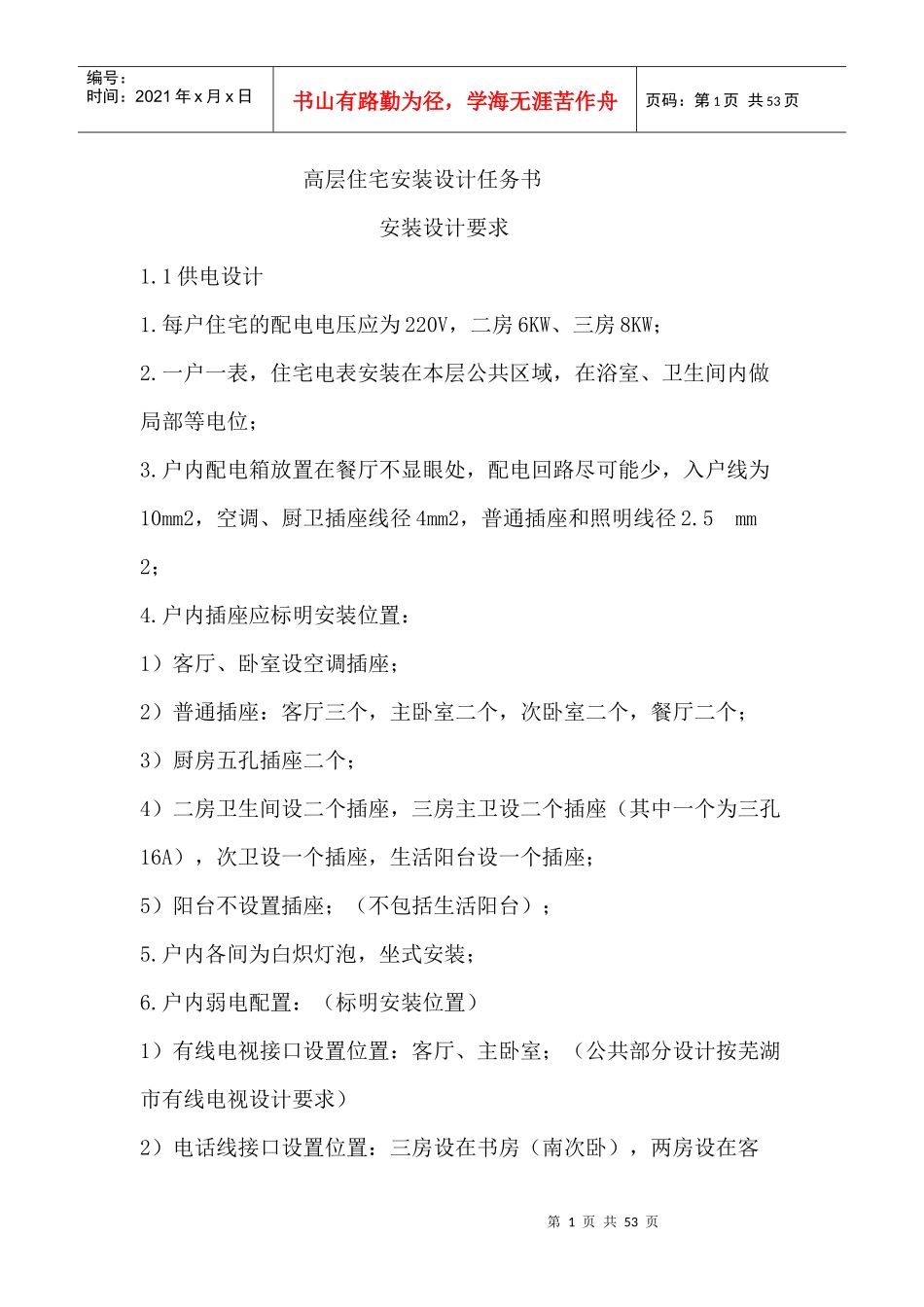

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页高层住宅安装设计任务书安装设计要求1.1供电设计1.每户住宅的配电电压应为220V，二房6KW、三房8KW；2.一户一表，住宅电表安装在本层公共区域，在浴室、卫生间内做局部等电位；3.户内配电箱放置在餐厅不显眼处，配电回路尽可能少，入户线为10mm2，空调、厨卫插座线径4mm2，普通插座和照明线径2.5mm2；4.户内插座应标明安装位置：1）客厅、卧室设空调插座；2）普通插座：客厅三个，主卧室二个，次卧室二个，餐厅二个；3）厨房五孔插座二个；4）二房卫生间设二个插座，三房主卫设二个插座（其中一个为三孔16A），次卫设一个插座，生活阳台设一个插座；5）阳台不设置插座；（不包括生活阳台）；5.户内各间为白炽灯泡，坐式安装；6.户内弱电配置：（标明安装位置）1）有线电视接口设置位置：客厅、主卧室；（公共部分设计按芜湖市有线电视设计要求）2）电话线接口设置位置：三房设在书房（南次卧），两房设在客第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页厅；3）对讲门铃一户一讲，宜安装在入户门口处；7.单元公共用电由电表计量，电表安装位置首层电表箱，8.公共照明为声控灯头（不包括管道井照明）；9.建筑物防雷保护与接地系统1）在建筑物顶上装设的避雷网（带）作为接闪器，2）利用建筑物钢筋混凝土基础（基础圈梁）内的钢筋作为接地装置。10.应急照明、电梯、消防设备、供水设备为二级负荷，末端切换；其它为三级负荷；11.应急电源：？？？12.应急照明按国家和地方相关规范要求设计；13.电梯按国家和地方相关规范要求设计，采用广州日立型号；14.卫生间排风扇预留线路；15.高层设电竖井，在竖井内设单独的公用五孔电源插座；16.厨、卫间插座采用防溅盒；17.配电箱﹑电表箱及其它留洞位置﹑尺寸大小应在建筑、结构图中有清楚的表示。2.电线套管采用UPVC电线管；1.2给排水设计1）给水（主进水以向阳路为主，胜利路为辅）高区供水形式：采用第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页无负压供水（建议使用二套设备分为8#、9#、11#楼和12#、13#楼各一套）；2）１-６层采用市政管网直接供水,水表集中设于室外表井中,立管塑料槽板内敷设;3）７层以上为二次供水，一户一表，设置在管井；4）主管采用钢塑管，水表后采用PP-R管；5）要求供水分区合理；6）给水各配水点设置应合理；7）明示给水管穿过柱、剪力墙、砖墙、板面的具体作法及施工中的注意事项；8）连接厨房与卫生间的给水管，建议布置在公共区域；9）给水管暗埋于地面找平层中注明其平面尺寸及标高；（厨卫内为明敷）2.排水1）一层独立排水；合理设置排水立管与通气管；2）各排水点按户型图合理布置，立管应尽可能靠近外墙；3）厨房不设置地漏，厨房排水立管布置应尽可能减少对厨房使用功能的影响，立管、烟道、燃气管道位置宜综合考虑；4）厨房间排水采用同层排水5）排水出楼方向一致；（11、12、13号楼向南排，8、9号楼结合室外管网设计）第4页共53页第3页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共53页6）排水支管标高必须明确，尽可能增大室内有效净空，楼板下不设Ｓ型存水弯；7）空调凝结水在水施中出系统图及平面图，空调凝结水应有组织排放，从空调板排放的凝结水与雨水管距离较近时，可从雨水立管排放。8）出具厨卫给排水大样图并标注水平和竖向定位；9）排水立管采用UPVC单壁螺旋消音管，排水支管和专用通气管采用UPVC光壁管；10）雨水管、冷凝水管采用UPVC单壁管；1.3暖气设计1.热源采用燃气壁挂炉；2.采暖方式为暖气片，卫生间不设暖气片,暖气片设置不和插座冲突；3.厨房间不设暖气片；4.燃气壁挂炉安装位置：无生活阳台设置在厨房；5.采暖系统采用双管异程式设计；6.采暖管材地埋部分采用PERT管；1.4燃气设计：一户一表，室内立管，从一层入户；1.5消防系统：1.须结合整个小区进行考虑。特别是总平消防管网、消防水池宜结合小区的实际情况考虑；第5页共53页第4页共53页编号：时间：...
