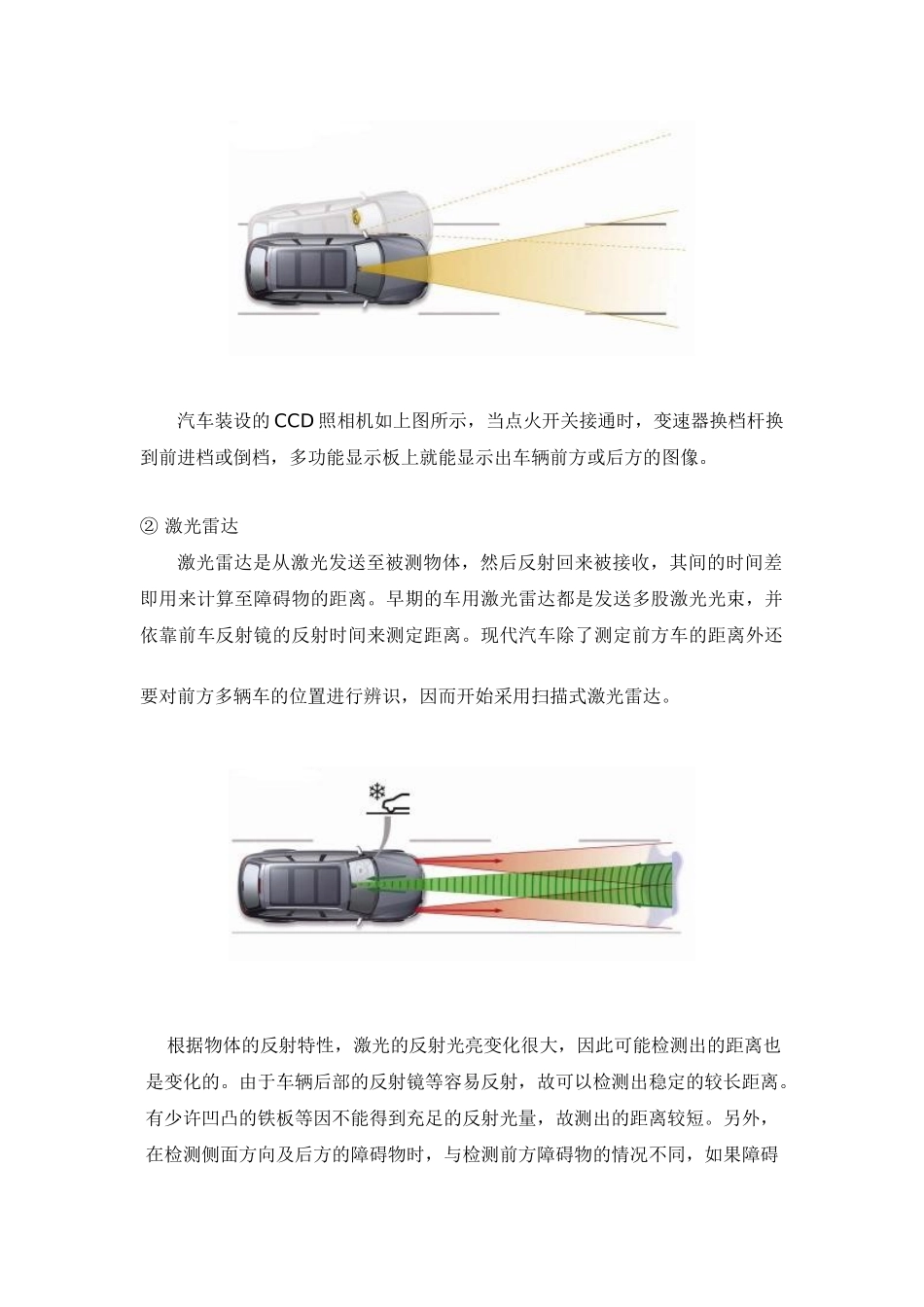

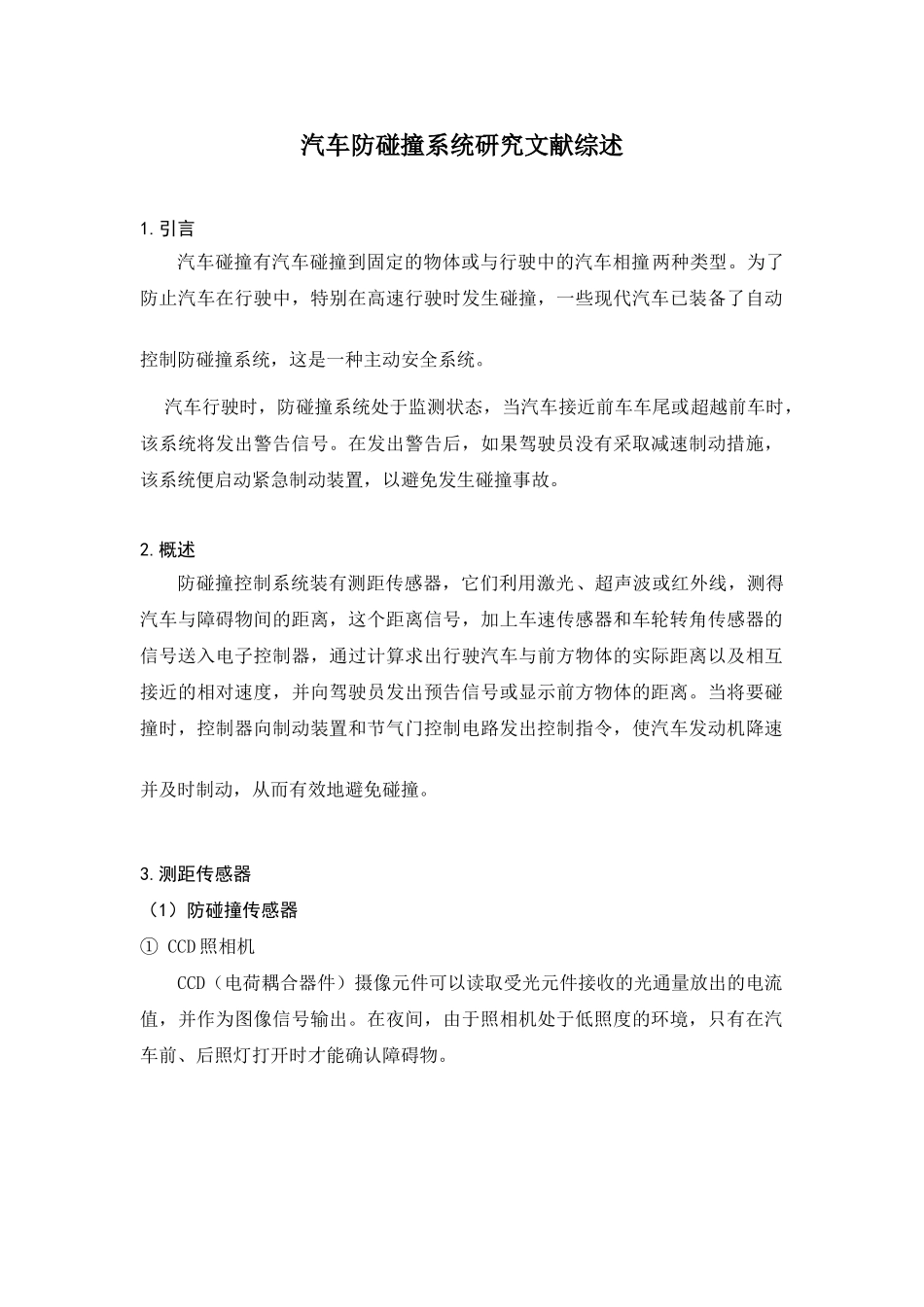

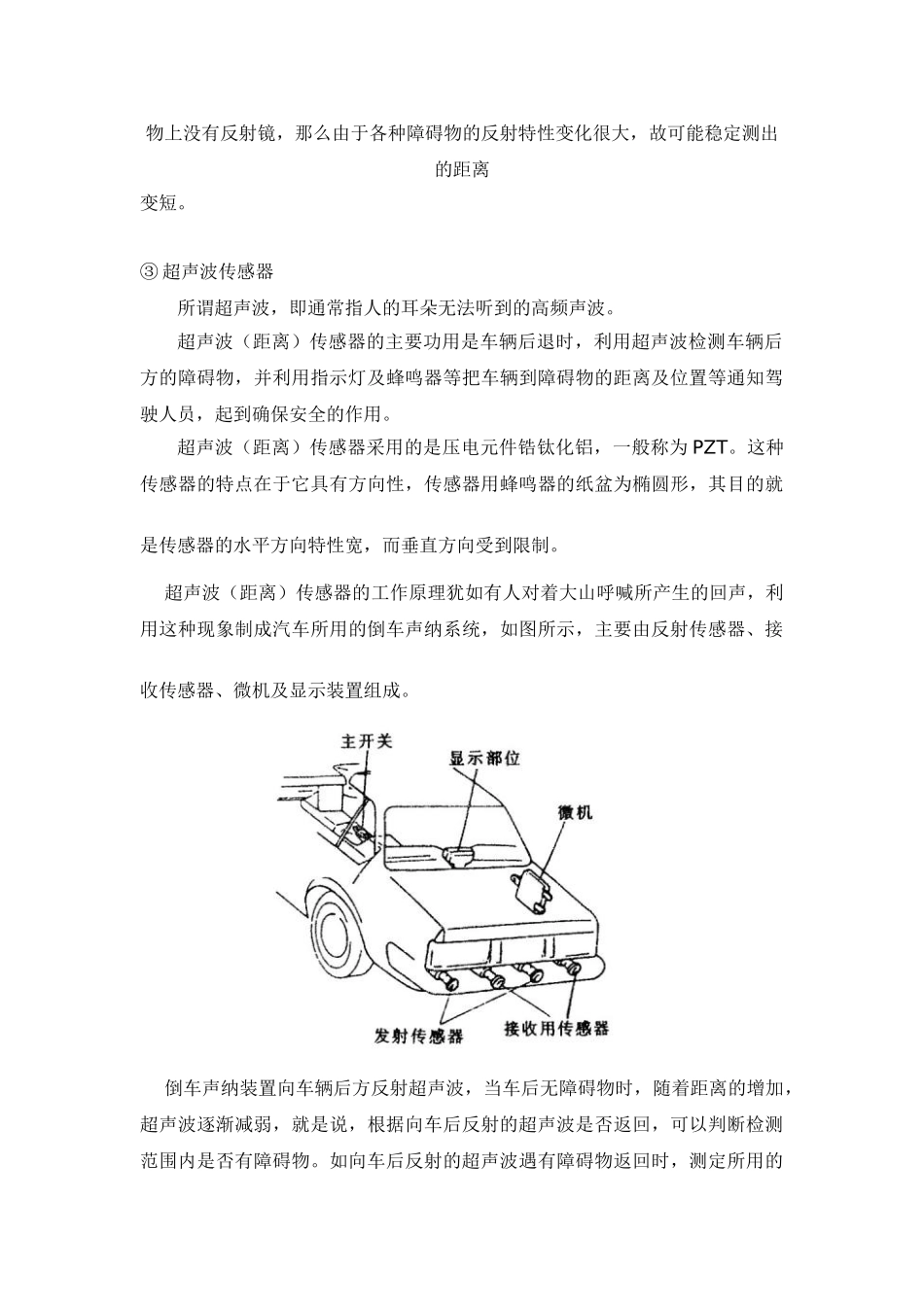

汽车防碰撞系统研究文献综述1.引言汽车碰撞有汽车碰撞到固定的物体或与行驶中的汽车相撞两种类型。为了防止汽车在行驶中，特别在高速行驶时发生碰撞，一些现代汽车已装备了自动控制防碰撞系统，这是一种主动安全系统。汽车行驶时，防碰撞系统处于监测状态，当汽车接近前车车尾或超越前车时，该系统将发出警告信号。在发出警告后，如果驾驶员没有采取减速制动措施，该系统便启动紧急制动装置，以避免发生碰撞事故。2.概述防碰撞控制系统装有测距传感器，它们利用激光、超声波或红外线，测得汽车与障碍物间的距离，这个距离信号，加上车速传感器和车轮转角传感器的信号送入电子控制器，通过计算求出行驶汽车与前方物体的实际距离以及相互接近的相对速度，并向驾驶员发出预告信号或显示前方物体的距离。当将要碰撞时，控制器向制动装置和节气门控制电路发出控制指令，使汽车发动机降速并及时制动，从而有效地避免碰撞。3.测距传感器（1）防碰撞传感器①CCD照相机CCD（电荷耦合器件）摄像元件可以读取受光元件接收的光通量放出的电流值，并作为图像信号输出。在夜间，由于照相机处于低照度的环境，只有在汽车前、后照灯打开时才能确认障碍物。汽车装设的CCD照相机如上图所示，当点火开关接通时，变速器换档杆换到前进档或倒档，多功能显示板上就能显示出车辆前方或后方的图像。②激光雷达激光雷达是从激光发送至被测物体，然后反射回来被接收，其间的时间差即用来计算至障碍物的距离。早期的车用激光雷达都是发送多股激光光束，并依靠前车反射镜的反射时间来测定距离。现代汽车除了测定前方车的距离外还要对前方多辆车的位置进行辨识，因而开始采用扫描式激光雷达。根据物体的反射特性，激光的反射光亮变化很大，因此可能检测出的距离也是变化的。由于车辆后部的反射镜等容易反射，故可以检测出稳定的较长距离。有少许凹凸的铁板等因不能得到充足的反射光量，故测出的距离较短。另外，在检测侧面方向及后方的障碍物时，与检测前方障碍物的情况不同，如果障碍物上没有反射镜，那么由于各种障碍物的反射特性变化很大，故可能稳定测出的距离变短。③超声波传感器所谓超声波，即通常指人的耳朵无法听到的高频声波。超声波（距离）传感器的主要功用是车辆后退时，利用超声波检测车辆后方的障碍物，并利用指示灯及蜂鸣器等把车辆到障碍物的距离及位置等通知驾驶人员，起到确保安全的作用。超声波（距离）传感器采用的是压电元件锆钛化铝，一般称为PZT。这种传感器的特点在于它具有方向性，传感器用蜂鸣器的纸盆为椭圆形，其目的就是传感器的水平方向特性宽，而垂直方向受到限制。超声波（距离）传感器的工作原理犹如有人对着大山呼喊所产生的回声，利用这种现象制成汽车所用的倒车声纳系统，如图所示，主要由反射传感器、接收传感器、微机及显示装置组成。倒车声纳装置向车辆后方反射超声波，当车后无障碍物时，随着距离的增加，超声波逐渐减弱，就是说，根据向车后反射的超声波是否返回，可以判断检测范围内是否有障碍物。如向车后反射的超声波遇有障碍物返回时，测定所用的时间，再根据时间与距离的正比例关系，就可判断并显示出汽车到障碍物的距离。此外，将车辆后方划分为左、中、右三个区域，可以判断出障碍物在何处。这种系统还具有自我检验功能，用以检验本系统工作状况。④电磁波传感器电磁波传感器采用的是振荡检测原理，电路中的电磁波发射部分设有一个振荡线圈，当这一部分产生高频（如：2.45GHz）的电磁波时，振荡线圈象一个天线一样，将电磁波发射到其周围的区域。通过发射电磁波信号可以来检测车辆周围是否有物体出现。如果有一个人在电磁波检测范围内活动，那么就会在高频电磁波上叠加一个低频干扰信号。电路中与电磁波发射部分相连的是一个干扰信号分离部分，其中的低通滤波器将信号中的低频干扰信号送入到其后的干扰程度比较部分中。干扰程度比较部分将干扰信号与预定的参考值加以比较，如果在一段时间内，干扰信号超过了参考信号，则它向输入/输出连接器输出一个警示信号，告知驾驶人员其车辆周围环境内有障碍物。⑤红外线测距传感器红外线作为一种特殊的光波,具有光波的基...
