沥青路面早期病害成因分析VIP免费

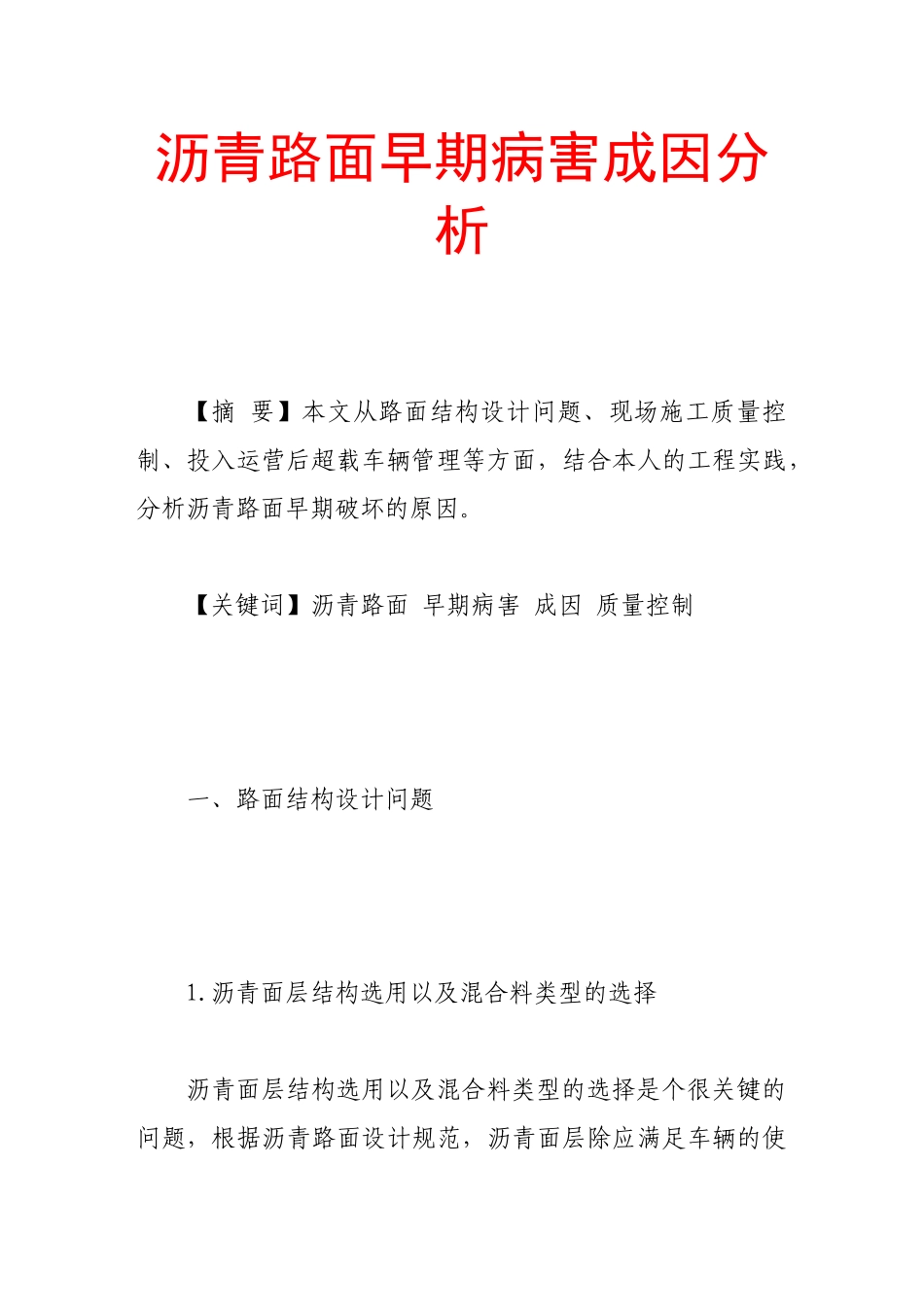

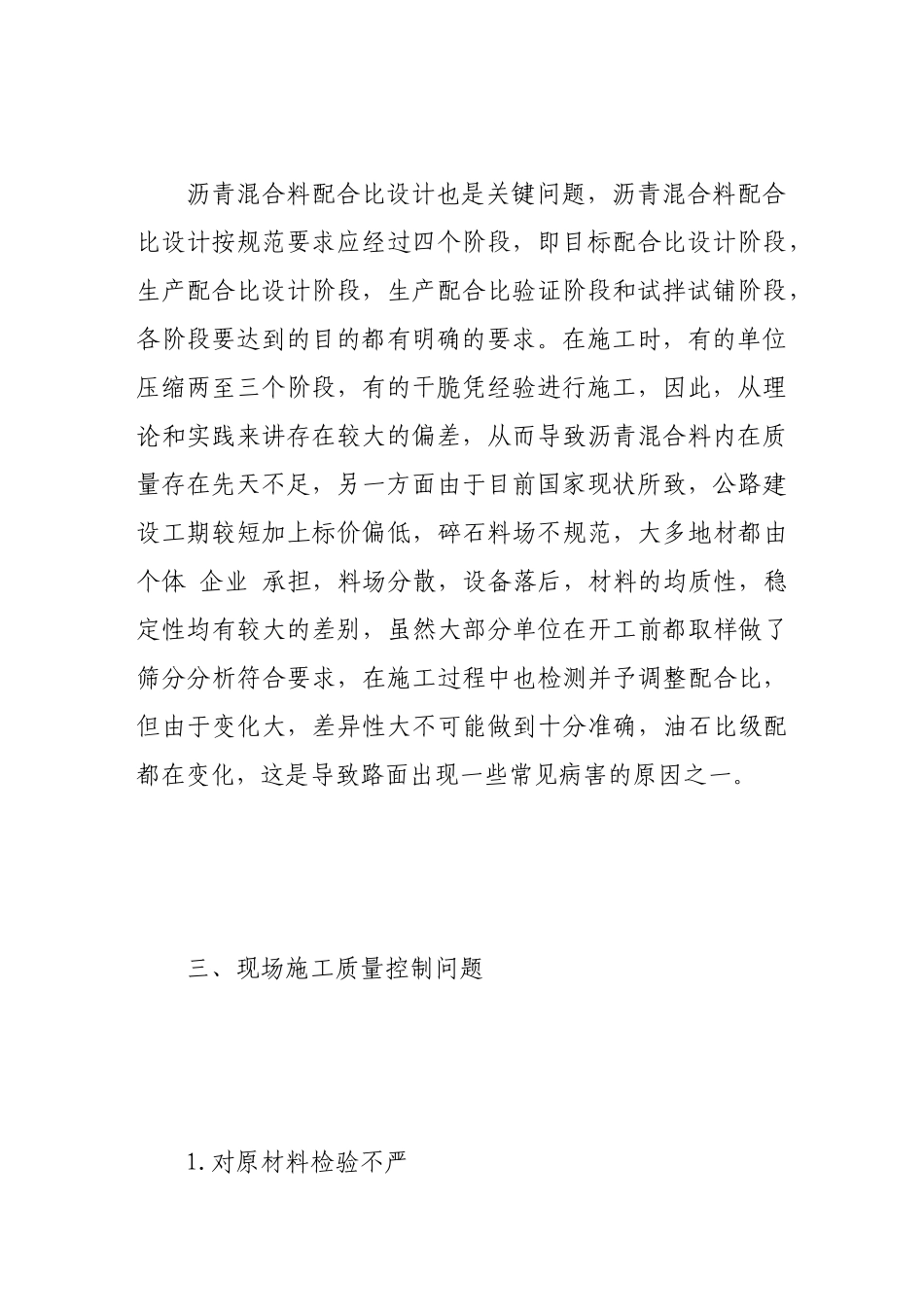

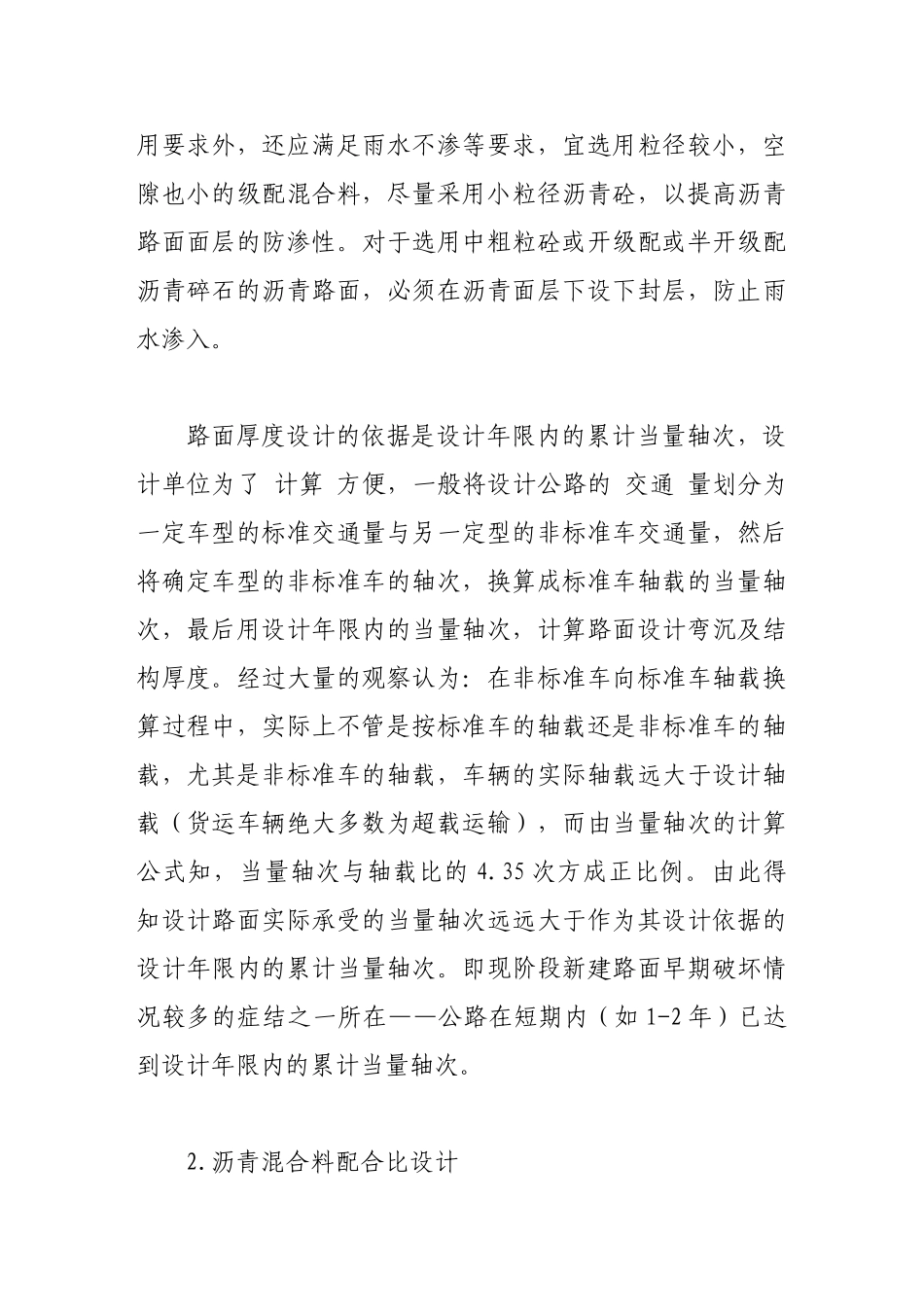

沥青路面早期病害成因分析【摘要】本文从路面结构设计问题、现场施工质量控制、投入运营后超载车辆管理等方面，结合本人的工程实践，分析沥青路面早期破坏的原因。【关键词】沥青路面早期病害成因质量控制一、路面结构设计问题1.沥青面层结构选用以及混合料类型的选择沥青面层结构选用以及混合料类型的选择是个很关键的问题，根据沥青路面设计规范，沥青面层除应满足车辆的使用要求外，还应满足雨水不渗等要求，宜选用粒径较小，空隙也小的级配混合料，尽量采用小粒径沥青砼，以提高沥青路面面层的防渗性。对于选用中粗粒砼或开级配或半开级配沥青碎石的沥青路面，必须在沥青面层下设下封层，防止雨水渗入。路面厚度设计的依据是设计年限内的累计当量轴次，设计单位为了计算方便，一般将设计公路的交通量划分为一定车型的标准交通量与另一定型的非标准车交通量，然后将确定车型的非标准车的轴次，换算成标准车轴载的当量轴次，最后用设计年限内的当量轴次，计算路面设计弯沉及结构厚度。经过大量的观察认为：在非标准车向标准车轴载换算过程中，实际上不管是按标准车的轴载还是非标准车的轴载，尤其是非标准车的轴载，车辆的实际轴载远大于设计轴载（货运车辆绝大多数为超载运输），而由当量轴次的计算公式知，当量轴次与轴载比的4.35次方成正比例。由此得知设计路面实际承受的当量轴次远远大于作为其设计依据的设计年限内的累计当量轴次。即现阶段新建路面早期破坏情况较多的症结之一所在——公路在短期内（如1-2年）已达到设计年限内的累计当量轴次。2.沥青混合料配合比设计沥青混合料配合比设计也是关键问题，沥青混合料配合比设计按规范要求应经过四个阶段，即目标配合比设计阶段，生产配合比设计阶段，生产配合比验证阶段和试拌试铺阶段，各阶段要达到的目的都有明确的要求。在施工时，有的单位压缩两至三个阶段，有的干脆凭经验进行施工，因此，从理论和实践来讲存在较大的偏差，从而导致沥青混合料内在质量存在先天不足，另一方面由于目前国家现状所致，公路建设工期较短加上标价偏低，碎石料场不规范，大多地材都由个体企业承担，料场分散，设备落后，材料的均质性，稳定性均有较大的差别，虽然大部分单位在开工前都取样做了筛分分析符合要求，在施工过程中也检测并予调整配合比，但由于变化大，差异性大不可能做到十分准确，油石比级配都在变化，这是导致路面出现一些常见病害的原因之一。三、现场施工质量控制问题1.对原材料检验不严对沥青混合料的配合比控制不够，特别是矿粉和沥青用量不准，使沥青路面早期出现推拥、油包、松散、露骨、坑槽等；施工机械设备陈旧、不配套，使混合料的配合比计量、拌和均匀性、压实度、平整度等受到很大影响；沥青混合料拌合温度的控制，从规范角度控制比较严格，对石油沥青拌合出厂温度要求在120～165℃，而实际上有些施工单位在拌合温度控制方面不是那么严格，时高时低很不稳定，有的沥青砼拉到工地量测将近180℃，而有时不足110℃，温度过高可能导致沥青变质，没有粘性使沥青混合料松散，温度过低，沥青混合料拌合不匀，影响级配；碾压温度过高，造成温度过高的原因有两种情况：一是沥青混合料出厂温度超过规范规定的上限值；二是沥青混合料出厂温度虽然在规定的范围内，但接近高限，如果运距较短，摊铺碾压又很及时，就会使碾压温度超过规范高限。如果碾压温度过高，混合料就压不实，就会出现推移，发生微裂。落后的摊铺机对路面影响也较大，纵横接缝处理问题也较多，特别是碾压受到限制，不容易控制在规范要求的碾压温度内完成全部碾压工序，沥青混合料压实度难以达到。2.施工过程中的路面污染当前许多公路投标项目划分太细，路基挢涵、路面、交通工程都严重影响平整度，在同一路段上施工单位较多，加上工期较紧，平行作业，相互影响，如在高速公路中沥青混合料摊铺底面层中面层时，路基施工单位要刷边坡，挖边沟，其他路段的车辆也通行,导致路面污染严重,从而使路面上层铺设，层与层之间的粘结受到影响，特别是当沥青面层较薄时，在车辆高速行驶荷载作用下，沥青路面产生脱落，推拥、扭曲裂缝，我们经常见的桥面铺装被拉开、拉裂...
