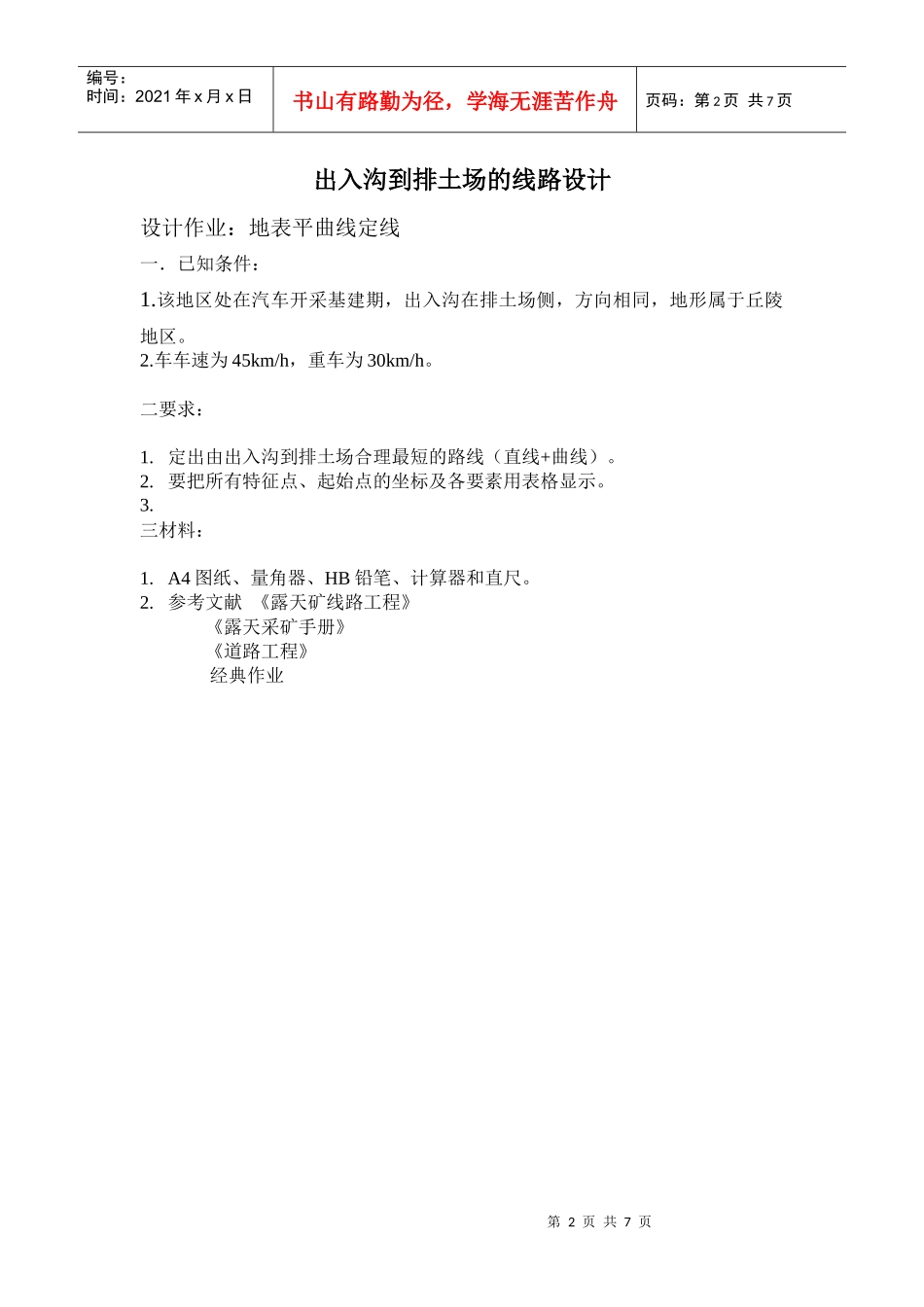

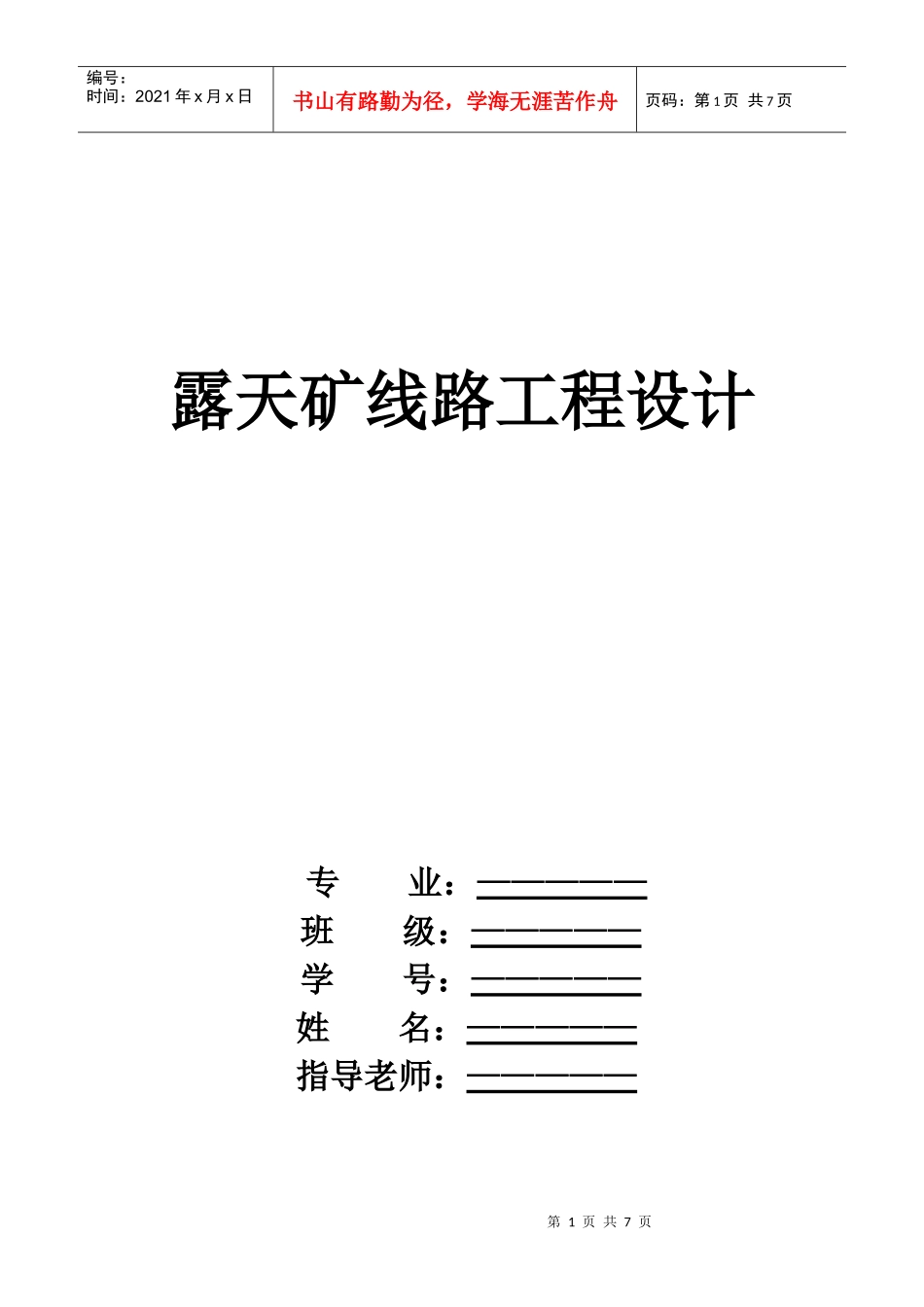

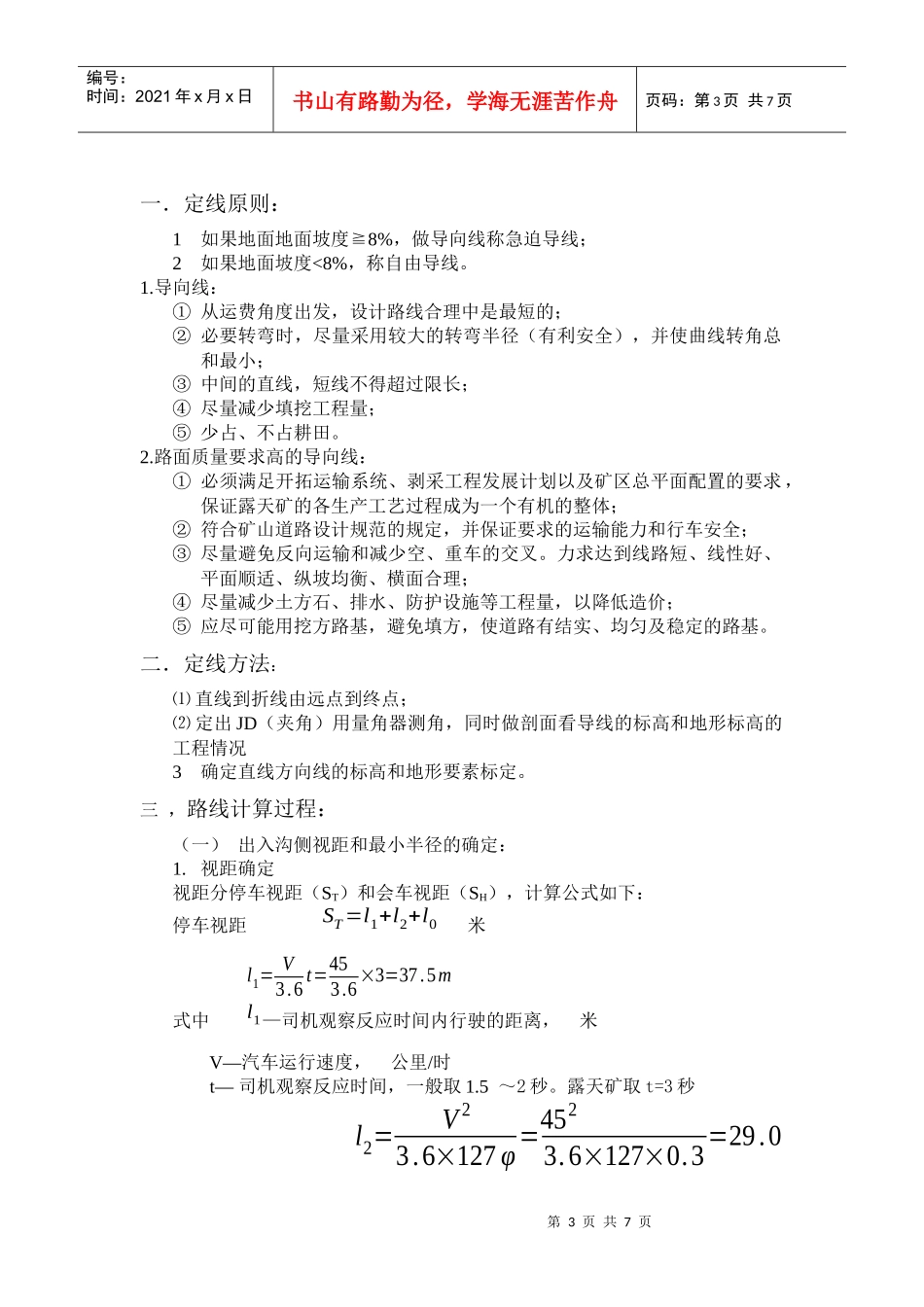

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页露天矿线路工程设计专业：—————班级：—————学号：—————姓名：—————指导老师：—————第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页出入沟到排土场的线路设计设计作业：地表平曲线定线一．已知条件：1.该地区处在汽车开采基建期，出入沟在排土场侧，方向相同，地形属于丘陵地区。2.车车速为45km/h，重车为30km/h。二要求：1.定出由出入沟到排土场合理最短的路线（直线+曲线）。2.要把所有特征点、起始点的坐标及各要素用表格显示。3.三材料：1.A4图纸、量角器、HB铅笔、计算器和直尺。2.参考文献《露天矿线路工程》《露天采矿手册》《道路工程》经典作业第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页一．定线原则：1如果地面地面坡度≧8%，做导向线称急迫导线；2如果地面坡度<8%，称自由导线。1.导向线：①从运费角度出发，设计路线合理中是最短的；②必要转弯时，尽量采用较大的转弯半径（有利安全），并使曲线转角总和最小；③中间的直线，短线不得超过限长；④尽量减少填挖工程量；⑤少占、不占耕田。2.路面质量要求高的导向线：①必须满足开拓运输系统、剥采工程发展计划以及矿区总平面配置的要求，保证露天矿的各生产工艺过程成为一个有机的整体；②符合矿山道路设计规范的规定，并保证要求的运输能力和行车安全；③尽量避免反向运输和减少空、重车的交叉。力求达到线路短、线性好、平面顺适、纵坡均衡、横面合理；④尽量减少土方石、排水、防护设施等工程量，以降低造价；⑤应尽可能用挖方路基，避免填方，使道路有结实、均匀及稳定的路基。二．定线方法：⑴直线到折线由远点到终点；⑵定出JD（夹角）用量角器测角，同时做剖面看导线的标高和地形标高的工程情况3确定直线方向线的标高和地形要素标定。三，路线计算过程：（一）出入沟侧视距和最小半径的确定：1.视距确定视距分停车视距（ST）和会车视距（SH），计算公式如下：停车视距ST=l1+l2+l0米l1=V3.6t=453.6×3=37.5m式中l1—司机观察反应时间内行驶的距离，米V—汽车运行速度，公里/时t—司机观察反应时间，一般取1.5～2秒。露天矿取t=3秒l2=V23.6×127φ=4523.6×127×0.3=29.0第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页ml2—汽车开始制动到完全停住所行驶的距离，米φb—计算粘着系数φb=(0.5−0.6)φ=0.5×0.75=0.375φ—粘着系数，见下表8-2-3。ω0—滚动阻力系数，见表8-2-4。i—道路纵坡，%，上坡为正值，下坡为负值；取i=2%l0—停车安全距离，取汽车全长，米取l0=10m表8-2-3粘着系数道路分类路面类型各种路面状况清洁干燥潮湿泥泞或复冰固定线经过表面处治的碎石路面0.750.700.650.700.700.500.400.400.400.450.400.350.300.250.30圆石路面条石路面沥青路面沥青混凝土或混凝土路面移动线压平的工作面道路0.600.40～0.500.40～0.500.20～0.30压平的排土场道路表8-2-4滚动阻力系数道路分类路面类型滚动阻力系数固定线沥青混凝土或混凝土路面砾石路面碎石路面0.015～0.0200.025～0.0300.025～0.040移动线压平的硬岩路面压平的软岩路面未压平的工作面或排土场道路0.035～0.0500.050～0.0650.065～0.105所以停车视距ST=l1+l2+l0=37.5+29.0+10=76.5m取ST=80m第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页会车视距SH=2l+l0+la+lb，米式中la,lb—汽车由路中央驶回各自车道的距离，米。为了简化计算，可取SH=2ST=160m2.最小半径确定曲线最小半径的计算公式为R=V2127(u−i)=452127(0.22−0.02)=79.7m取R=84m式中V—计算行车速度，公里/时U—横向力系数，此系数与路面的潮湿程度、车速、路面类型等有关。确定系数u时，必须考虑汽车在弯道上行驶的稳定，汽车燃料及轮胎的消耗情况，一般取u=0.22。i—路拱坡度，在计算最小半径时取等于超高横坡度，用正号；在计算不设超高的半径时取等于路拱坡度，用负号。取i...
