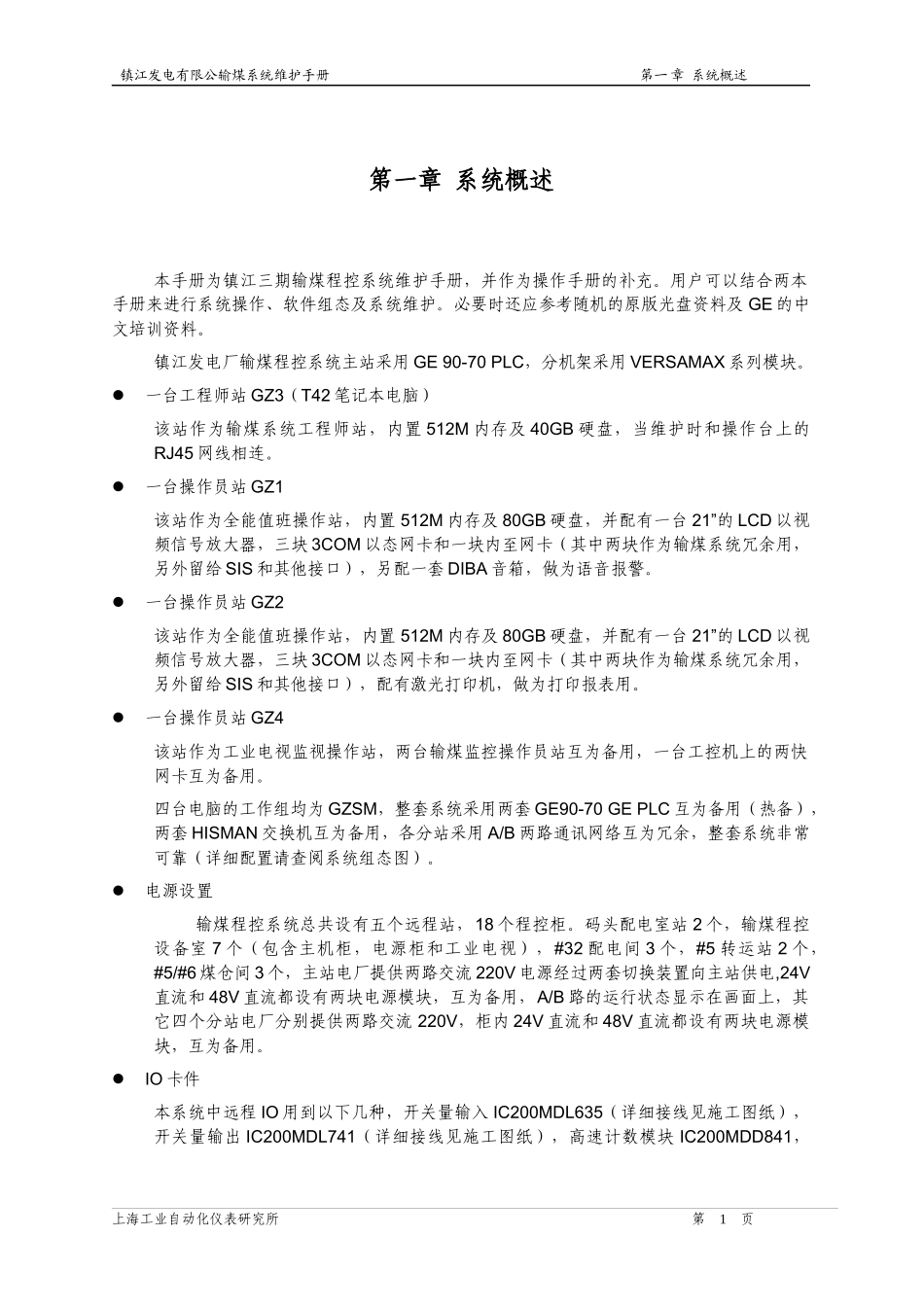

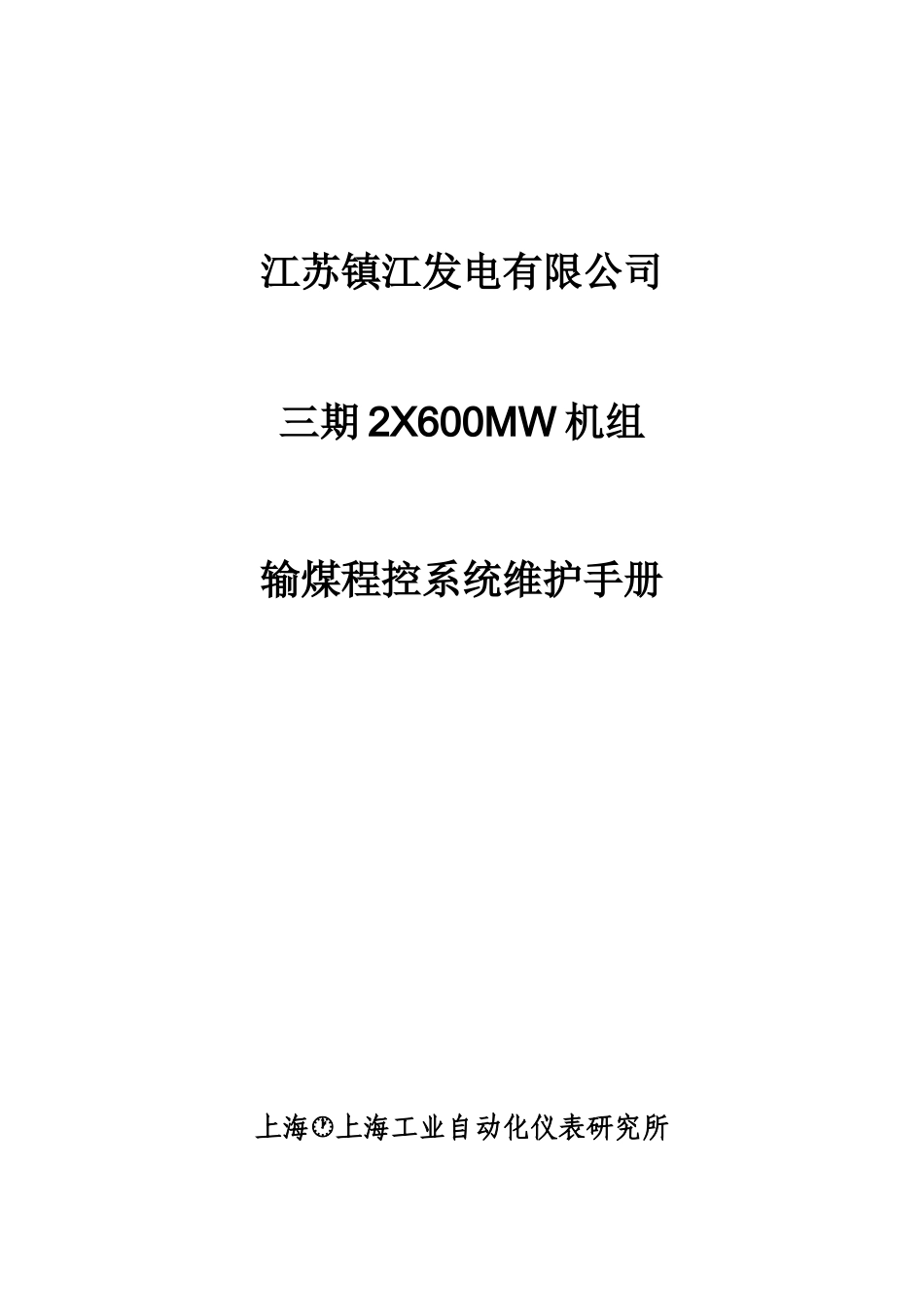

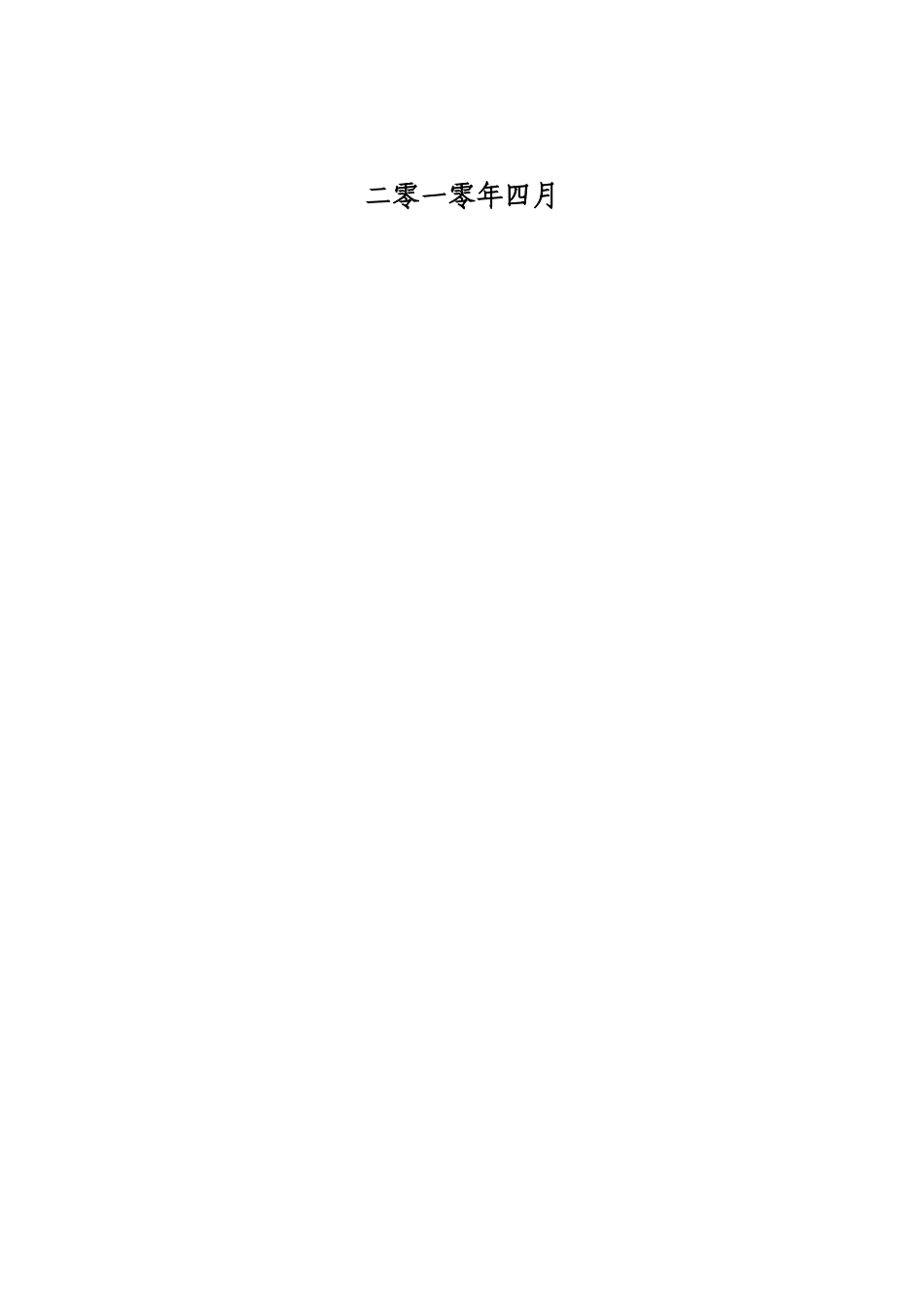

江苏镇江发电有限公司三期2X600MW机组输煤程控系统维护手册上海上海工业自动化仪表研究所二零一零年四月镇江发电有限公输煤系统维护手册第一章系统概述第一章系统概述本手册为镇江三期输煤程控系统维护手册，并作为操作手册的补充。用户可以结合两本手册来进行系统操作、软件组态及系统维护。必要时还应参考随机的原版光盘资料及GE的中文培训资料。镇江发电厂输煤程控系统主站采用GE90-70PLC，分机架采用VERSAMAX系列模块。一台工程师站GZ3（T42笔记本电脑）该站作为输煤系统工程师站，内置512M内存及40GB硬盘，当维护时和操作台上的RJ45网线相连。一台操作员站GZ1该站作为全能值班操作站，内置512M内存及80GB硬盘，并配有一台21”的LCD以视频信号放大器，三块3COM以态网卡和一块内至网卡（其中两块作为输煤系统冗余用，另外留给SIS和其他接口），另配一套DIBA音箱，做为语音报警。一台操作员站GZ2该站作为全能值班操作站，内置512M内存及80GB硬盘，并配有一台21”的LCD以视频信号放大器，三块3COM以态网卡和一块内至网卡（其中两块作为输煤系统冗余用，另外留给SIS和其他接口），配有激光打印机，做为打印报表用。一台操作员站GZ4该站作为工业电视监视操作站，两台输煤监控操作员站互为备用，一台工控机上的两快网卡互为备用。四台电脑的工作组均为GZSM，整套系统采用两套GE90-70GEPLC互为备用（热备），两套HISMAN交换机互为备用，各分站采用A/B两路通讯网络互为冗余，整套系统非常可靠（详细配置请查阅系统组态图）。电源设置输煤程控系统总共设有五个远程站，18个程控柜。码头配电室站2个，输煤程控设备室7个（包含主机柜，电源柜和工业电视），#32配电间3个，#5转运站2个，#5/#6煤仓间3个，主站电厂提供两路交流220V电源经过两套切换装置向主站供电,24V直流和48V直流都设有两块电源模块，互为备用，A/B路的运行状态显示在画面上，其它四个分站电厂分别提供两路交流220V，柜内24V直流和48V直流都设有两块电源模块，互为备用。IO卡件本系统中远程IO用到以下几种，开关量输入IC200MDL635（详细接线见施工图纸），开关量输出IC200MDL741（详细接线见施工图纸），高速计数模块IC200MDD841，上海工业自动化仪表研究所第1页镇江发电有限公输煤系统维护手册第一章系统概述模拟量输入模块IC200ALG240（详细接线见施工图纸）。分机架通讯模块IC200GBI001（详细接线见施工图纸），其他一些功能模块的接线见施工图纸中的控制柜部分。软件上位机软件选用GECIMPLICITY6.1下位机选用ME4.0(可升级到ME5.0),软件操作平台选用WINDOWS2000PRO,OFFICE2003。料位计和高煤位开关料位计选用一拖二，电源交流220V，高煤位开关电源直流24V，仪表资料详见施工资料。就地箱共21只就地操作箱，就地箱上设有就地/程控转换开关，运行指示灯（红色），停止指示灯（绿色），启动按钮和停止按钮。上海工业自动化仪表研究所第2页镇江发电有限公输煤系统维护手册第二章上位机文件结构第二章上位机文件结构两台上位机操作站运行和备份的数据都一样，从而达到互为备用的目的，整台电脑中，C盘主要用来放置操作系统文件，D盘存放上位机工程和报表，E盘用来备份程序和备份应用所需软件和计算机驱动光盘。1.D:\zhenjiang上位机工程主目录D:\zhenjiang\screens所有当前运行的画面存放在该目录下D:\zhenjiang\scripts所有当前运行的VB脚本存放在该目录下D:\zhenjiang\data所有当前历史趋势记录数据存放在该目录下D:\zhenjiang\data所有当前报警历史记录数据存放在该目录下2.D:\report上位机报表目录D:\report\banbao班报记录存放在该目录下D:\report\yuebao月报记录存放在该目录下3.E:\驱动文件安装电脑所需的硬件驱动文件（不要修改）4.E:\软件备份安装系统的上位机组态软件和PLC组态软件（不要修改）5.E:\程序备份\PLC程序以时间为顺序存放PLC程序6.E:\程序备份\上位机程序以时间为顺序存放上位机程序图P-317.上位机安装步骤在安装之前应该操作系统具备IE6.0和WINDOWSSP3以上，如下图，必须选择HMISERVER进行安装（带驱动），以后按默认安装即可。8．开发环境介绍屏幕：显示当前工程中的所有画面，...
