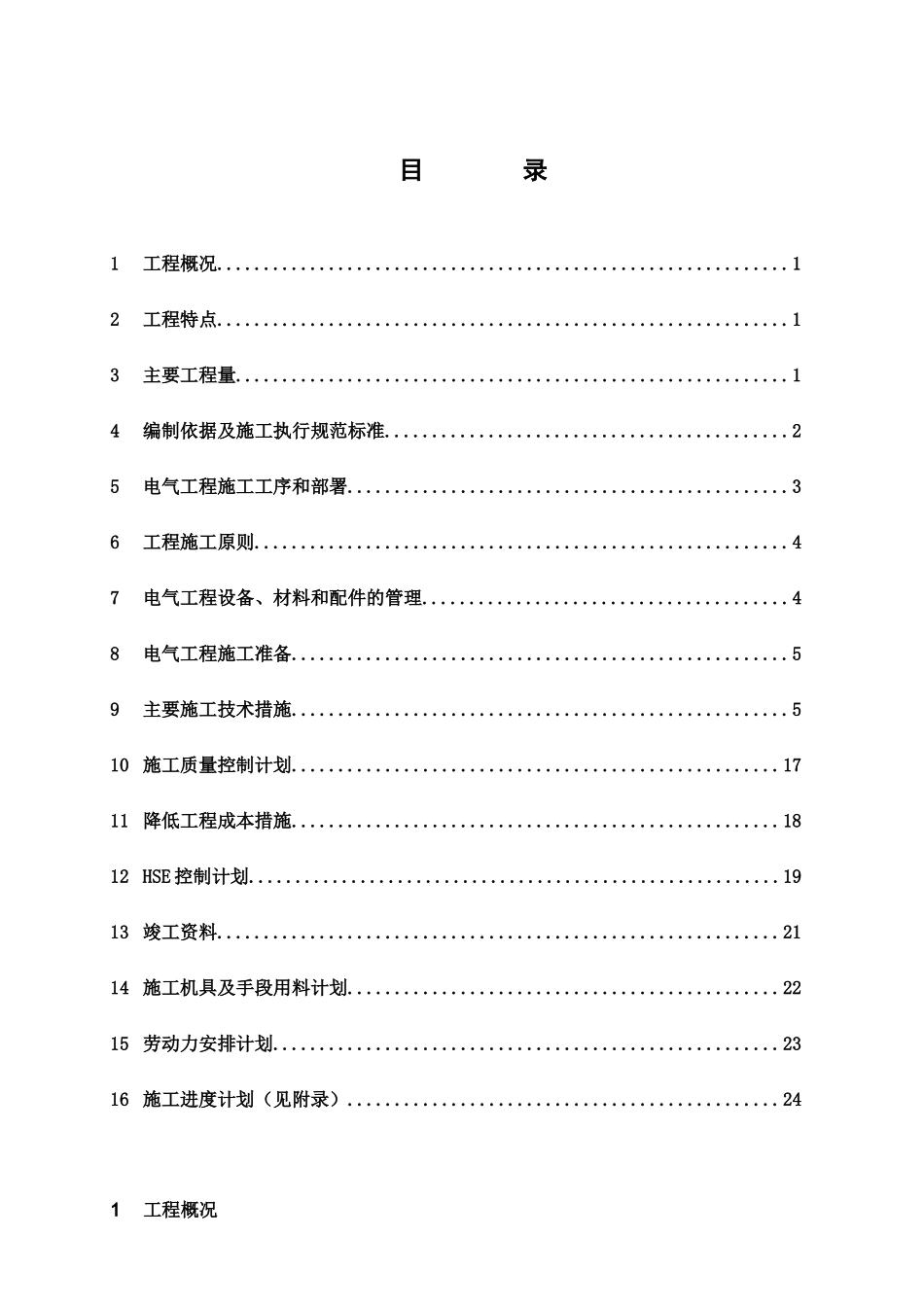

目录1工程概况.............................................................12工程特点.............................................................13主要工程量...........................................................14编制依据及施工执行规范标准...........................................25电气工程施工工序和部署...............................................36工程施工原则.........................................................47电气工程设备、材料和配件的管理.......................................48电气工程施工准备.....................................................59主要施工技术措施.....................................................510施工质量控制计划....................................................1711降低工程成本措施....................................................1812HSE控制计划.........................................................1913竣工资料............................................................2114施工机具及手段用料计划..............................................2215劳动力安排计划......................................................2316施工进度计划（见附录）..............................................241工程概况第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页上海赛科50万吨/年芳烃烯抽提装置为赛科90万吨/年乙烯工程的配套项目，该装置位于上海漕泾化学工业区内，由中国石化工程建设公司总承包，上海高桥石化工程建设监理公司监理，中国石化集团宁波工程有限公司负责整个装置的安装施工任务。该工程于2003年10月开始安装工作，于2004年11月达到机械完工条件，将于2005年5月竣工投产，开始投入商业运行。本方案为整个芳烃抽提装置电气安装的施工指导措施。芳烃抽提装置共划分为塔区、构A区、构C区、罐区、泵区、管廊区等6个主要单元区域。电气施工范围包括中低压变配电系统设备安装调试、电缆线路安装、照明系统安装、接地系统安装等。2工程特点本装置电气安装工程量大且比较集中，施工工期短，各专业交叉施工明显。变配电所由丁二烯和芳烃两装置共用，2路6KV进线来自SECCOOSBL变电所，由丁二烯（BEU）负责6KV开关柜设计，再由6KV开关柜HA04/HB04提供两路电源给芳烃（AEU）的6/0.38KV变压器。变压器一次侧进线电缆由BEU负责敷设并接线，AEU只负责变压器本身及下游部分的设计施工。0.38KV系统供电采用双母线分段运行方式。本装置区域绝大部分为爆炸危险2区，13-D-1010和13-D-1012设备附近区域为1区范围，对电气设备的防爆级别要求较高。3主要工程量电气安装工程主要实物工程量序号名称规格、型号单位数量备注1变压器S10-Ma-2000/6台22低压开关柜ABBMNS3.0台213SCADAABBSCADA套1包括RTU560，EWS等4UPSSIMENSS5430套25直流屏MK-80C-65AH/220V台16低压母线桥MoellerXL米327防爆操作柱BZC51套73第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页8电缆桥架各种米35809防爆照明配电箱台710灯具套41011防爆接线盒套75012防爆插座套3513防爆断路器BLK52-20套214电力电缆公里22.815控制电缆公里14.816电缆密封接头STAHLCDS个5417钢管米160018一般构件吨104编制依据及施工执行规范标准4.1施工图及其他设计技术文件50万吨/年芳烃抽提装置变电所电气部分50万吨/年芳烃抽提装置配电部分50万吨/年芳烃抽提装置照明部分4.2标准规范4.2.1建筑电气工程施工质量验收规范（GB50303-2002）4.2.2电气装置安装工程高压电器施工及验收规范（GBJ147-90）4.2.3电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范（GBJ148-90）4.2.4电气装置安装工程母线装置施工及验收规范（GBJ149-90）4.2.5电气装置安装工程旋转电机施工及验收规范（GB50170-92）4.2.6电气装置安装工程盘柜及二次回路接线施工及验收规范（GB50171-92）4.2.7电气装置安装工程电缆线路施工及验收规范（GB5016...
