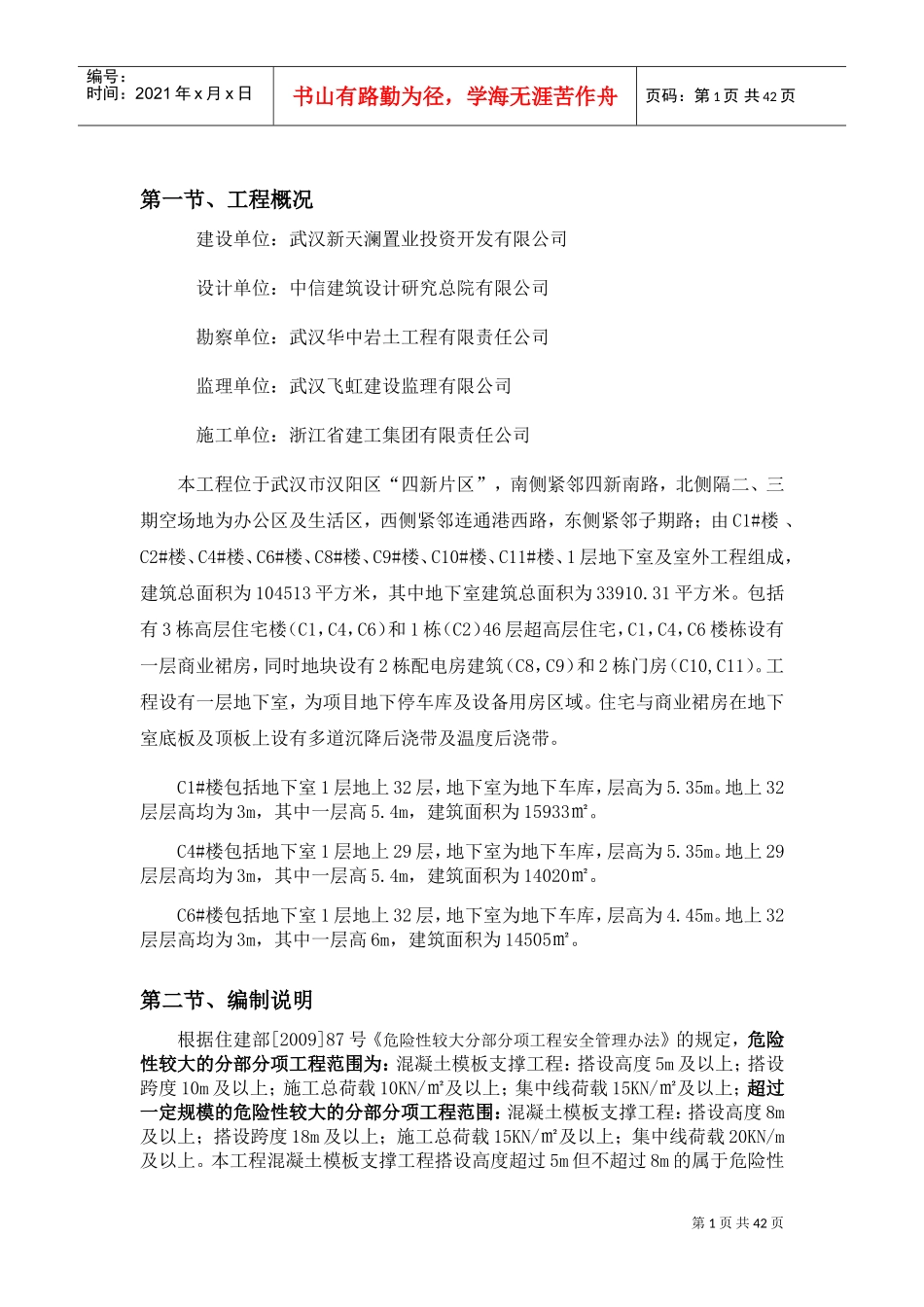

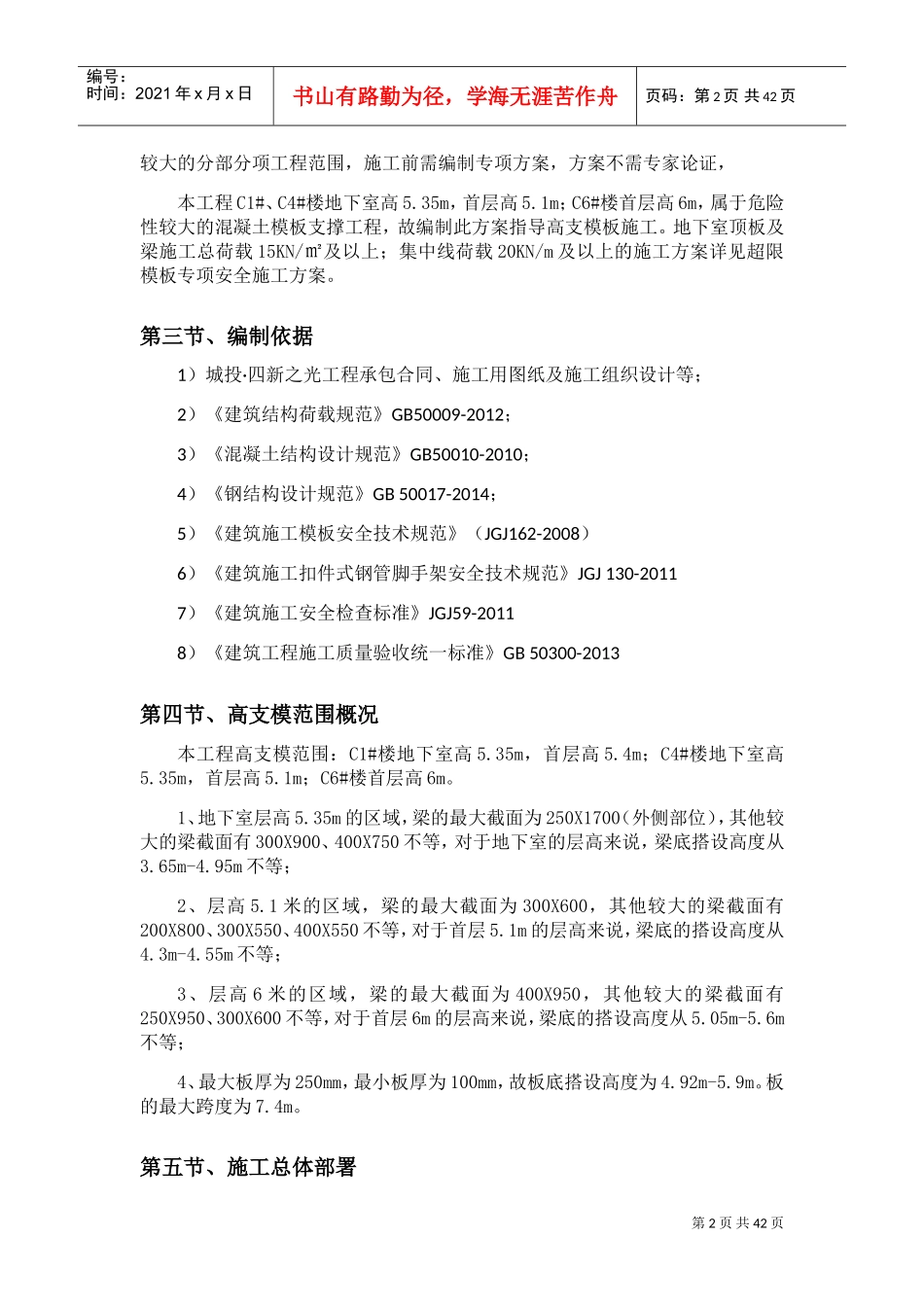

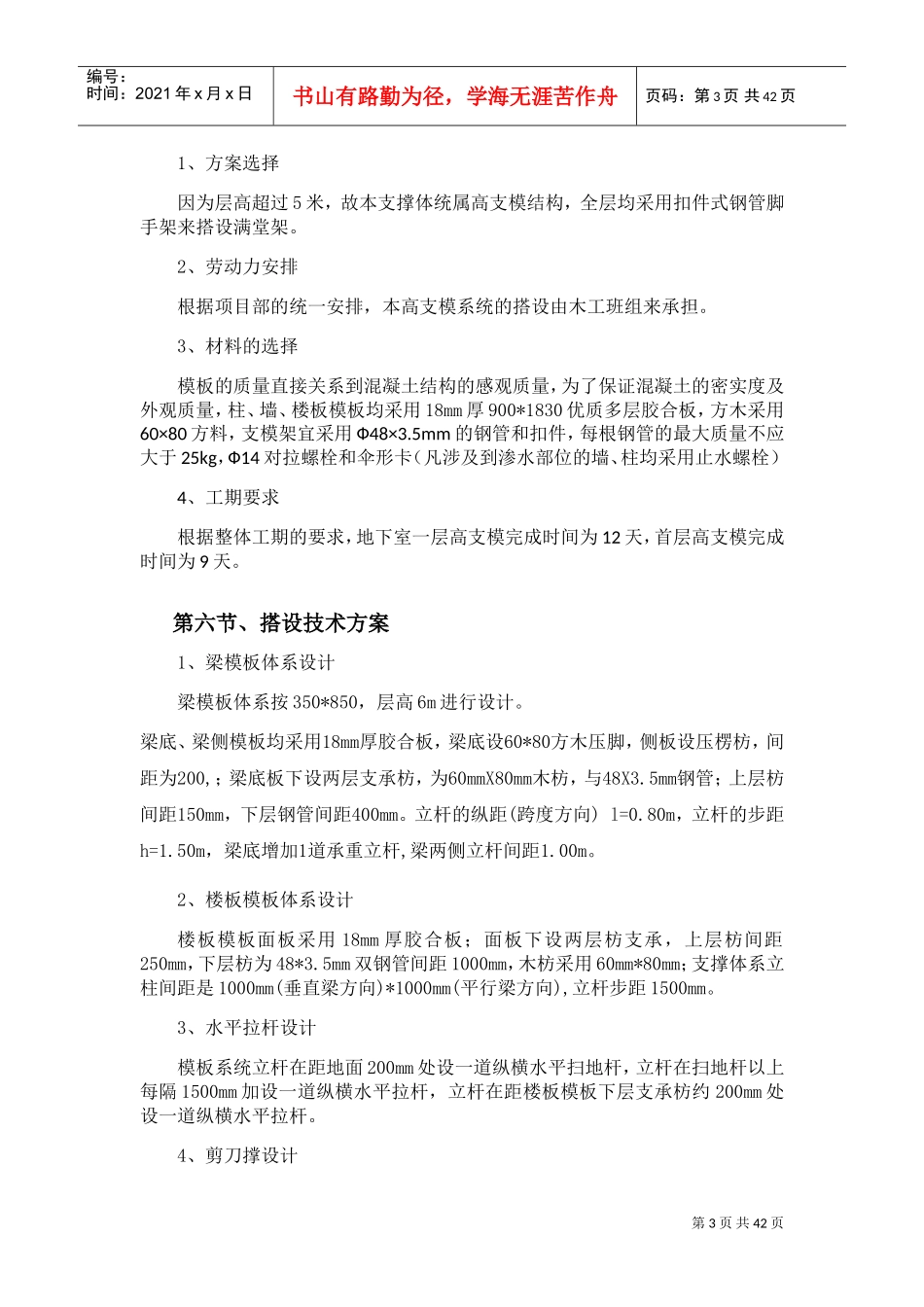

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页第一节、工程概况建设单位：武汉新天澜置业投资开发有限公司设计单位：中信建筑设计研究总院有限公司勘察单位：武汉华中岩土工程有限责任公司监理单位：武汉飞虹建设监理有限公司施工单位：浙江省建工集团有限责任公司本工程位于武汉市汉阳区“四新片区”，南侧紧邻四新南路，北侧隔二、三期空场地为办公区及生活区，西侧紧邻连通港西路，东侧紧邻子期路；由C1#楼、C2#楼、C4#楼、C6#楼、C8#楼、C9#楼、C10#楼、C11#楼、1层地下室及室外工程组成，建筑总面积为104513平方米，其中地下室建筑总面积为33910.31平方米。包括有3栋高层住宅楼（C1，C4，C6）和1栋（C2）46层超高层住宅，C1，C4，C6楼栋设有一层商业裙房，同时地块设有2栋配电房建筑（C8，C9）和2栋门房（C10,C11）。工程设有一层地下室，为项目地下停车库及设备用房区域。住宅与商业裙房在地下室底板及顶板上设有多道沉降后浇带及温度后浇带。C1#楼包括地下室1层地上32层，地下室为地下车库，层高为5.35m。地上32层层高均为3m，其中一层高5.4m，建筑面积为15933㎡。C4#楼包括地下室1层地上29层，地下室为地下车库，层高为5.35m。地上29层层高均为3m，其中一层高5.4m，建筑面积为14020㎡。C6#楼包括地下室1层地上32层，地下室为地下车库，层高为4.45m。地上32层层高均为3m，其中一层高6m，建筑面积为14505㎡。第二节、编制说明根据住建部[2009]87号《危险性较大分部分项工程安全管理办法》的规定，危险性较大的分部分项工程范围为：混凝土模板支撑工程：搭设高度5m及以上；搭设跨度10m及以上；施工总荷载10KN/㎡及以上；集中线荷载15KN/㎡及以上；超过一定规模的危险性较大的分部分项工程范围：混凝土模板支撑工程：搭设高度8m及以上；搭设跨度18m及以上；施工总荷载15KN/㎡及以上；集中线荷载20KN/m及以上。本工程混凝土模板支撑工程搭设高度超过5m但不超过8m的属于危险性第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页较大的分部分项工程范围，施工前需编制专项方案，方案不需专家论证，本工程C1#、C4#楼地下室高5.35m，首层高5.1m；C6#楼首层高6m，属于危险性较大的混凝土模板支撑工程，故编制此方案指导高支模板施工。地下室顶板及梁施工总荷载15KN/㎡及以上；集中线荷载20KN/m及以上的施工方案详见超限模板专项安全施工方案。第三节、编制依据1）城投·四新之光工程承包合同、施工用图纸及施工组织设计等；2）《建筑结构荷载规范》GB50009-2012；3）《混凝土结构设计规范》GB50010-2010；4）《钢结构设计规范》GB50017-2014；5）《建筑施工模板安全技术规范》（JGJ162-2008）6）《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20117）《建筑施工安全检查标准》JGJ59-20118）《建筑工程施工质量验收统一标准》GB50300-2013第四节、高支模范围概况本工程高支模范围：C1#楼地下室高5.35m，首层高5.4m；C4#楼地下室高5.35m，首层高5.1m；C6#楼首层高6m。1、地下室层高5.35m的区域，梁的最大截面为250X1700（外侧部位），其他较大的梁截面有300X900、400X750不等，对于地下室的层高来说，梁底搭设高度从3.65m-4.95m不等；2、层高5.1米的区域，梁的最大截面为300X600，其他较大的梁截面有200X800、300X550、400X550不等，对于首层5.1m的层高来说，梁底的搭设高度从4.3m-4.55m不等；3、层高6米的区域，梁的最大截面为400X950，其他较大的梁截面有250X950、300X600不等，对于首层6m的层高来说，梁底的搭设高度从5.05m-5.6m不等；4、最大板厚为250mm，最小板厚为100mm，故板底搭设高度为4.92m-5.9m。板的最大跨度为7.4m。第五节、施工总体部署第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页1、方案选择因为层高超过5米，故本支撑体统属高支模结构，全层均采用扣件式钢管脚手架来搭设满堂架。2、劳动力安排根据项目部的统一安排，本高支模系统的搭设由木工班组来承担。3、材料的选择模板的质量直接关系到混凝土结构的感观质量，为了保证混凝土的密实度及外...
