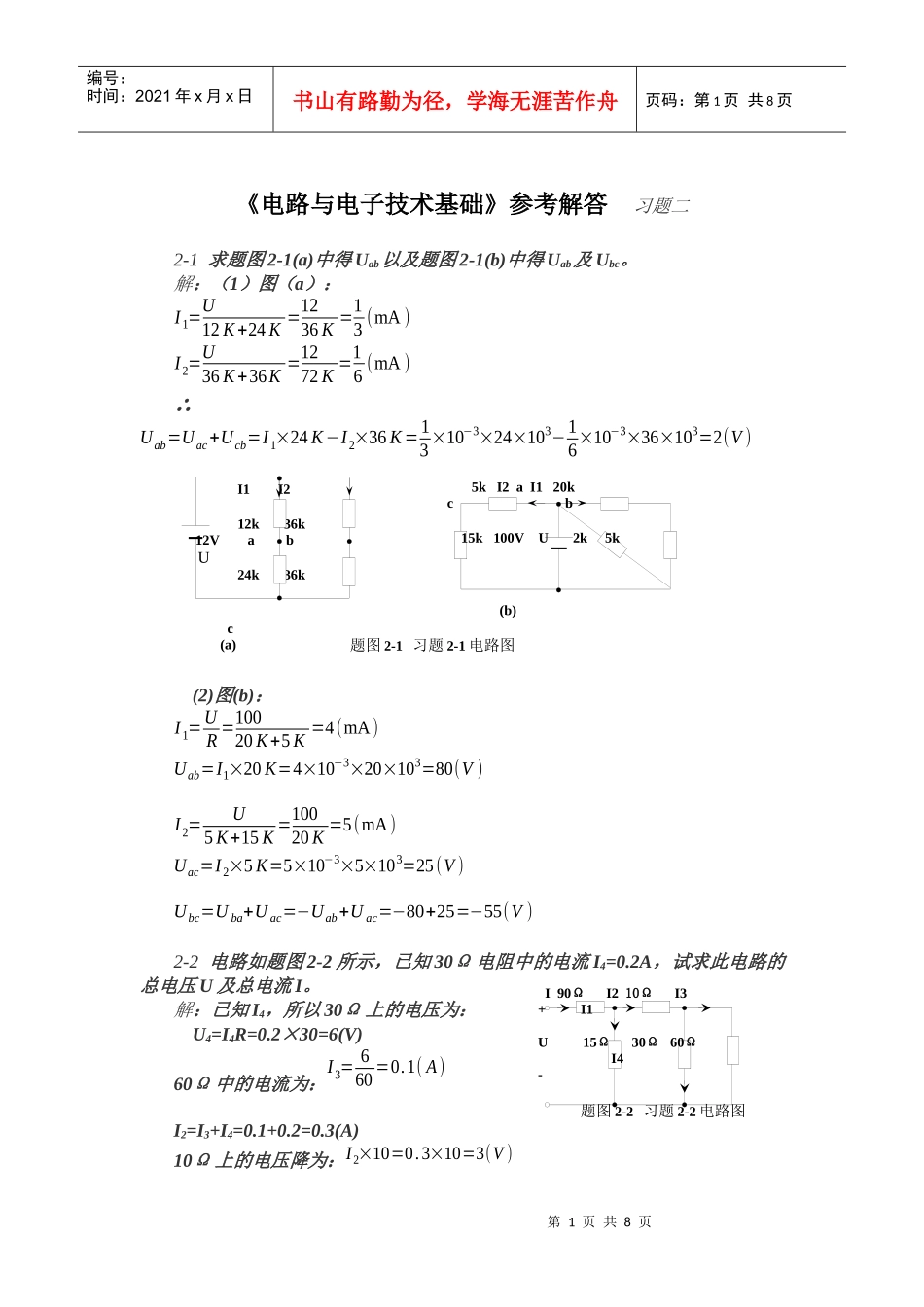

第1页共8页I1I212k36k12VabU24k36kc(a)5kI2aI120kcb15k100VU2k5k(b)题图2-1习题2-1电路图I90ΩI210ΩI3+I1U15Ω30Ω60ΩI4-题图2-2习题2-2电路图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页《电路与电子技术基础》参考解答习题二2-1求题图2-1(a)中得Uab以及题图2-1(b)中得Uab及Ubc。解：（1）图（a）：I1=U12K+24K=1236K=13(mA)I2=U36K+36K=1272K=16(mA)∴Uab=Uac+Ucb=I1×24K−I2×36K=13×10−3×24×103−16×10−3×36×103=2(V)(2)图(b)：I1=UR=10020K+5K=4(mA)Uab=I1×20K=4×10−3×20×103=80(V)I2=U5K+15K=10020K=5(mA)Uac=I2×5K=5×10−3×5×103=25(V)Ubc=Uba+Uac=−Uab+Uac=−80+25=−55(V)2-2电路如题图2-2所示，已知30Ω电阻中的电流I4=0.2A，试求此电路的总电压U及总电流I。解：已知I4，所以30Ω上的电压为：U4=I4R=0.2×30=6(V)60Ω中的电流为：I3=660=0.1(A)I2=I3+I4=0.1+0.2=0.3(A)10Ω上的电压降为：I2×10=0.3×10=3(V)第2页共8页第1页共8页I1I15ΩI211.1Ω10ΩR120V题图2-3习题2-3电路图10ΩI3II215ΩUSI110Ω20Ω题图2-4习题2-4电路图cR120mAa5mA+300VI1+R2RL150V-b-100V题图2-5习题2-5电路图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页15Ω上的电压降为：U4+3=6+3=9(V)15Ω中流过的电流为：I1=915=0.6(A)所以I=I1+I2=0.6+0.3=0.9(A)90Ω上的电压降为：0.9×90=81(V)U=81+9=90(V)2-3电路如题图2-3所示，若10Ω两端得电压为24V，求R=?解：已知10Ω两端的电压为24V∴10Ω中的电流为I=U10=2410=2.4(V)15Ω上的电压为：2.4×15=36(V)R上的电压为：24+36=60(V)11.1Ω上的电压为：120-60=60(V)11.1Ω中流过的电流为：I1=6011.1=5.4(A)流过R中的电流为：I2=I1-I=5.4-2.4=3(A)故电阻为：R=603=20Ω2-4电路如题图2-4所示，已知灯泡额定电压及电流分别是12V及0.3A，问电源电压应多大，才能使灯泡工作在额定值。解：灯泡的额定电压=12V∴20Ω上的电压=12V20Ω中流过的电流：I1=1220=0.6(A)灯泡的额定电流=0.3A∴10Ω中的电流：I2=I1+0.3=0.6+0.3=0.9(A)10Ω上的电压为：I2×10=0.9×10=9(V)∴Uab=9+12=21(V)15Ω中流过的电流：I3=Uab15=2115=1.4(A)I=I2+I3=0.9+1.4=2.3(A)10Ω上的电压为：I×10=2.3×10=23(V)∴Us=23+Uab=23+21=44(V)第3页共8页第2页共8页abgcfd(a)aR5Rb(b)a2R4Rc(c)a3R3Rd(d)题图2-6习题2-7电路图+U1Ωa1Ωb1Ωc2Ω2Ω2Ω2Ωo(b)+U1Ωa1Ωb1Ωc1Ω2Ω2Ω2Ω1Ωo(a)+U1Ωa1Ωb1Ω2Ω2Ω1Ωo(c)+U1Ωa1Ωb2Ω2Ω2Ωo(d)+U1Ωa1Ωo(f)+U1Ωa1Ωb2Ω1Ωo(e)编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页2-5电路如题图2-5所示，求R1、R2。解：a节点：-20+5+I1=0∴I1=15mAa点电位：Ua=150(V)Uab=Ua-Ub=150-(-100)=250(V)∴R2=UabI1=25015×10−3=16.7(KΩ)Uca=Uc-Ua=300-150=150(V)R1=Uca20mA=15020×10−3=7.5(KΩ)2-6六个相等电阻R，各等于20Ω，构成一个闭合回路（题图2-6所示）。若将一外电源依次作用a和b，a和c，a和d之间，求在各种情况下的等效电阻。解：（1）求ab之间的等效电阻。电路可画成图(b)，ab之间的等效电阻为：Rab=R//5R=R×5RR+5R=56R=56×20=16.7(Ω)（2）求ac之间的等效电阻。电路可改画成图(c)，ac之间的等效电阻为：Rac=2R//4R=2R×4R2R+4R=86R=86×20=26.7(Ω)(3)求ad之间的等效电阻。电路可改画成图(d)Rad=3R//3R=3R×3R3R+3R=32R=32×20=30(Ω)2-7如题图2-7所示梯形网络，若输入电压为U，求Ua、Ub、Uc和Ud。第4页共8页第3页共8页a6Ω+a6Ω300V-12Ω24Ω-6Ω150V--++150V150V150V++I-6Ω6Ω6Ωcc(b)(c)6Ω6ΩU6Ω6Ωa50A+6Ω-6Ω25A25Ac(a)题图2-8习题2-8电路图eI10150098.0eI10150098.0题图2-9习题2-9电路图I100k500/101kI10600/101k++--U16Ω16ΩUIe+Ie+--(b)(c)I100k+URi16Ω500k5k0.98IeIe-(a)编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页解：运用等效电阻的概念，电路逐步化简为图(f)单一回路：图（f）中：Ua=12U图（e）中：Ub=12Ua=14U图（c）中：Uc=12Ub=18U图（a）中：Ud=12Uc=116U2-8求题图2-8电路中...
