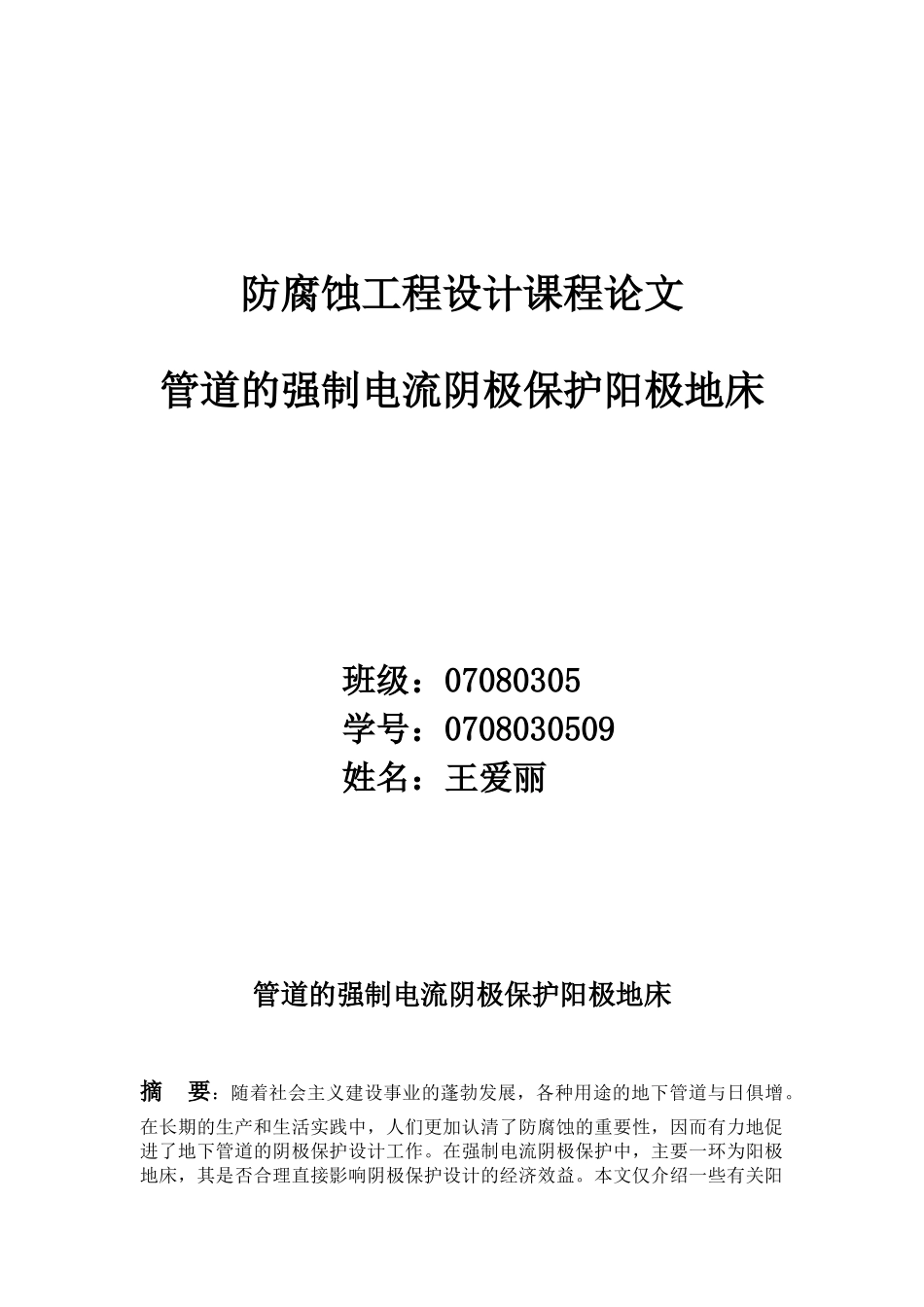

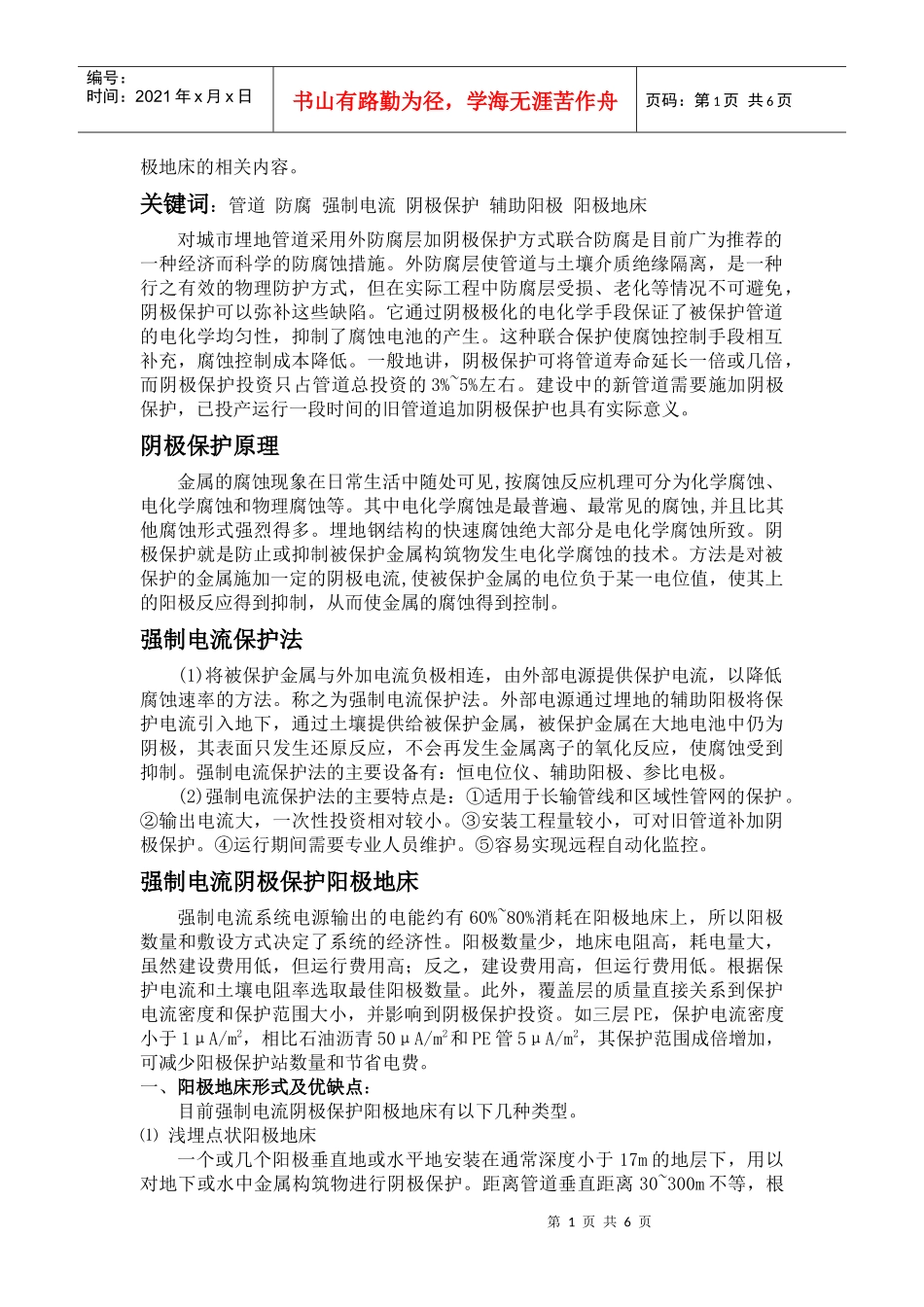

防腐蚀工程设计课程论文管道的强制电流阴极保护阳极地床班级：07080305学号：0708030509姓名：王爱丽管道的强制电流阴极保护阳极地床摘要：随着社会主义建设事业的蓬勃发展，各种用途的地下管道与日俱增。在长期的生产和生活实践中，人们更加认清了防腐蚀的重要性，因而有力地促进了地下管道的阴极保护设计工作。在强制电流阴极保护中，主要一环为阳极地床，其是否合理直接影响阴极保护设计的经济效益。本文仅介绍一些有关阳第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页极地床的相关内容。关键词：管道防腐强制电流阴极保护辅助阳极阳极地床对城市埋地管道采用外防腐层加阴极保护方式联合防腐是目前广为推荐的一种经济而科学的防腐蚀措施。外防腐层使管道与土壤介质绝缘隔离，是一种行之有效的物理防护方式，但在实际工程中防腐层受损、老化等情况不可避免，阴极保护可以弥补这些缺陷。它通过阴极极化的电化学手段保证了被保护管道的电化学均匀性，抑制了腐蚀电池的产生。这种联合保护使腐蚀控制手段相互补充，腐蚀控制成本降低。一般地讲，阴极保护可将管道寿命延长一倍或几倍，而阴极保护投资只占管道总投资的3%~5%左右。建设中的新管道需要施加阴极保护，已投产运行一段时间的旧管道追加阴极保护也具有实际意义。阴极保护原理金属的腐蚀现象在日常生活中随处可见,按腐蚀反应机理可分为化学腐蚀、电化学腐蚀和物理腐蚀等。其中电化学腐蚀是最普遍、最常见的腐蚀,并且比其他腐蚀形式强烈得多。埋地钢结构的快速腐蚀绝大部分是电化学腐蚀所致。阴极保护就是防止或抑制被保护金属构筑物发生电化学腐蚀的技术。方法是对被保护的金属施加一定的阴极电流,使被保护金属的电位负于某一电位值，使其上的阳极反应得到抑制，从而使金属的腐蚀得到控制。强制电流保护法(1)将被保护金属与外加电流负极相连，由外部电源提供保护电流，以降低腐蚀速率的方法。称之为强制电流保护法。外部电源通过埋地的辅助阳极将保护电流引入地下，通过土壤提供给被保护金属，被保护金属在大地电池中仍为阴极，其表面只发生还原反应，不会再发生金属离子的氧化反应，使腐蚀受到抑制。强制电流保护法的主要设备有：恒电位仪、辅助阳极、参比电极。(2)强制电流保护法的主要特点是：①适用于长输管线和区域性管网的保护。②输出电流大，一次性投资相对较小。③安装工程量较小，可对旧管道补加阴极保护。④运行期间需要专业人员维护。⑤容易实现远程自动化监控。强制电流阴极保护阳极地床强制电流系统电源输出的电能约有60%~80%消耗在阳极地床上，所以阳极数量和敷设方式决定了系统的经济性。阳极数量少，地床电阻高，耗电量大，虽然建设费用低，但运行费用高；反之，建设费用高，但运行费用低。根据保护电流和土壤电阻率选取最佳阳极数量。此外，覆盖层的质量直接关系到保护电流密度和保护范围大小，并影响到阴极保护投资。如三层PE，保护电流密度小于1μA/m2，相比石油沥青50μA/m2和PE管5μA/m2，其保护范围成倍增加，可减少阳极保护站数量和节省电费。一、阳极地床形式及优缺点：目前强制电流阴极保护阳极地床有以下几种类型。⑴浅埋点状阳极地床一个或几个阳极垂直地或水平地安装在通常深度小于17m的地层下，用以对地下或水中金属构筑物进行阴极保护。距离管道垂直距离30~300m不等，根第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页据当地的具体环境而定。当覆盖层质量好时，保护电流不大，距离可缩短。优点：①施工方便；②便于检查；③安装土方量少。缺点：①可能存在屏蔽和干扰；②地床电阻受外界环境影响；③占地面积大，易被人为破坏。⑵深井阳极地床一个或几个阳极,安装在一般深度为地表以下17m或更深的钻孔之中，用以对地下或水中金属构筑物进行阴极保护。深井阳极按埋设深度分次深20~40m；中深50~100m；深>100m。优点：①可位于密集的面积内，占地少，不受地理位置、地形、征地限制；②在土壤电阻率高的地区，深井地床可提供比浅埋地床低的总电阻；③深井阳极比浅埋阳极少受季节温度、湿度影响，不会冰冻；④深...
