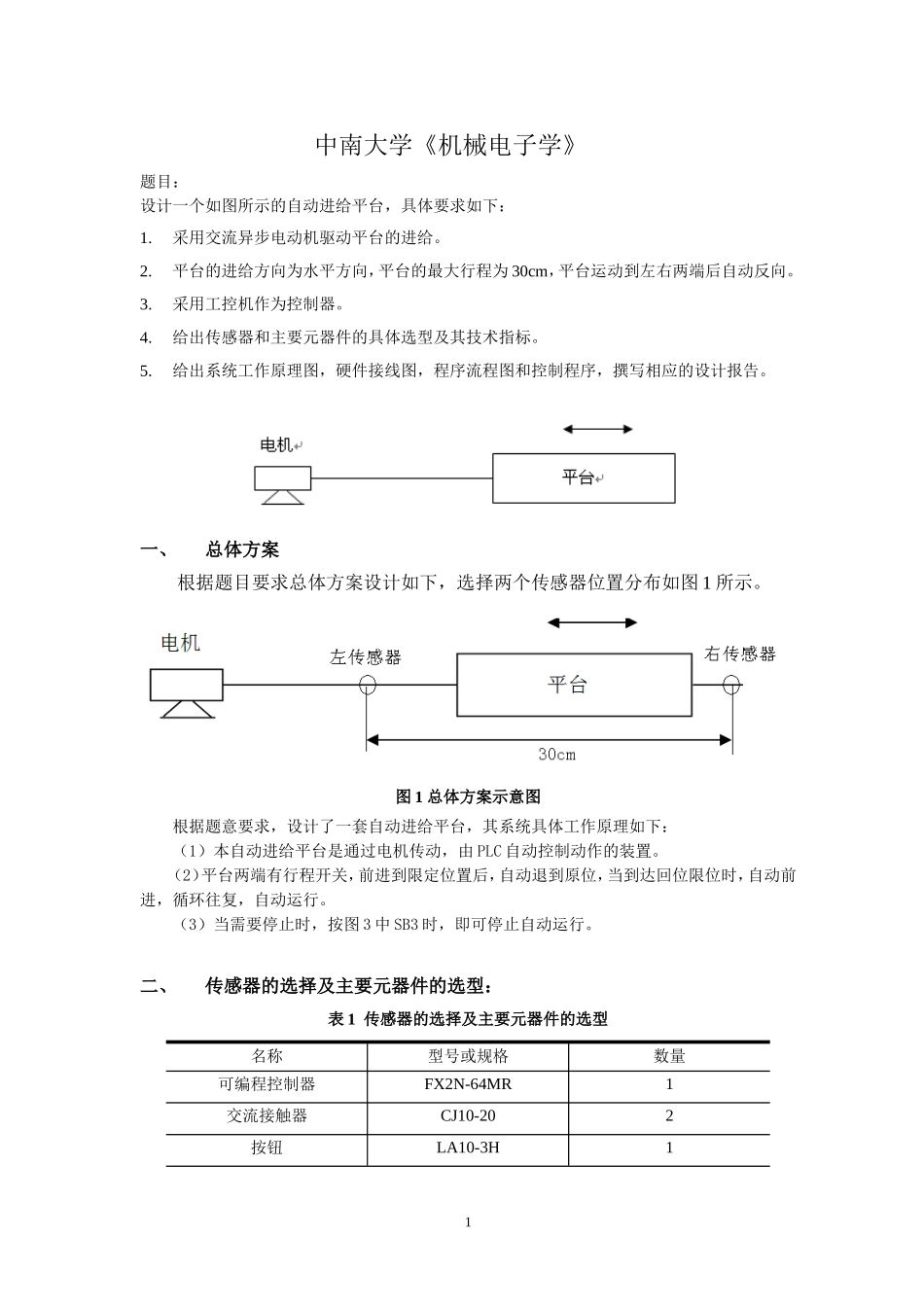

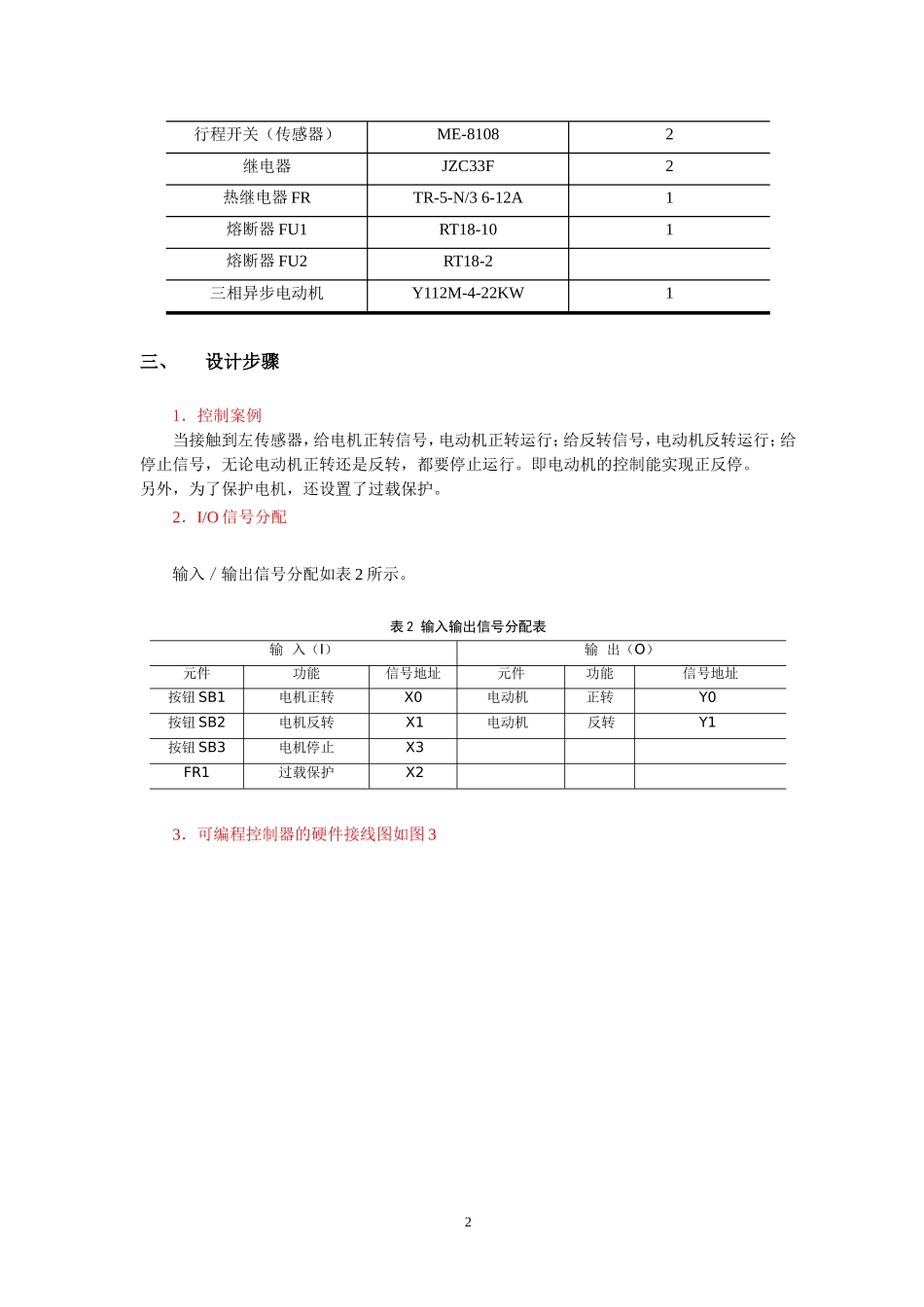

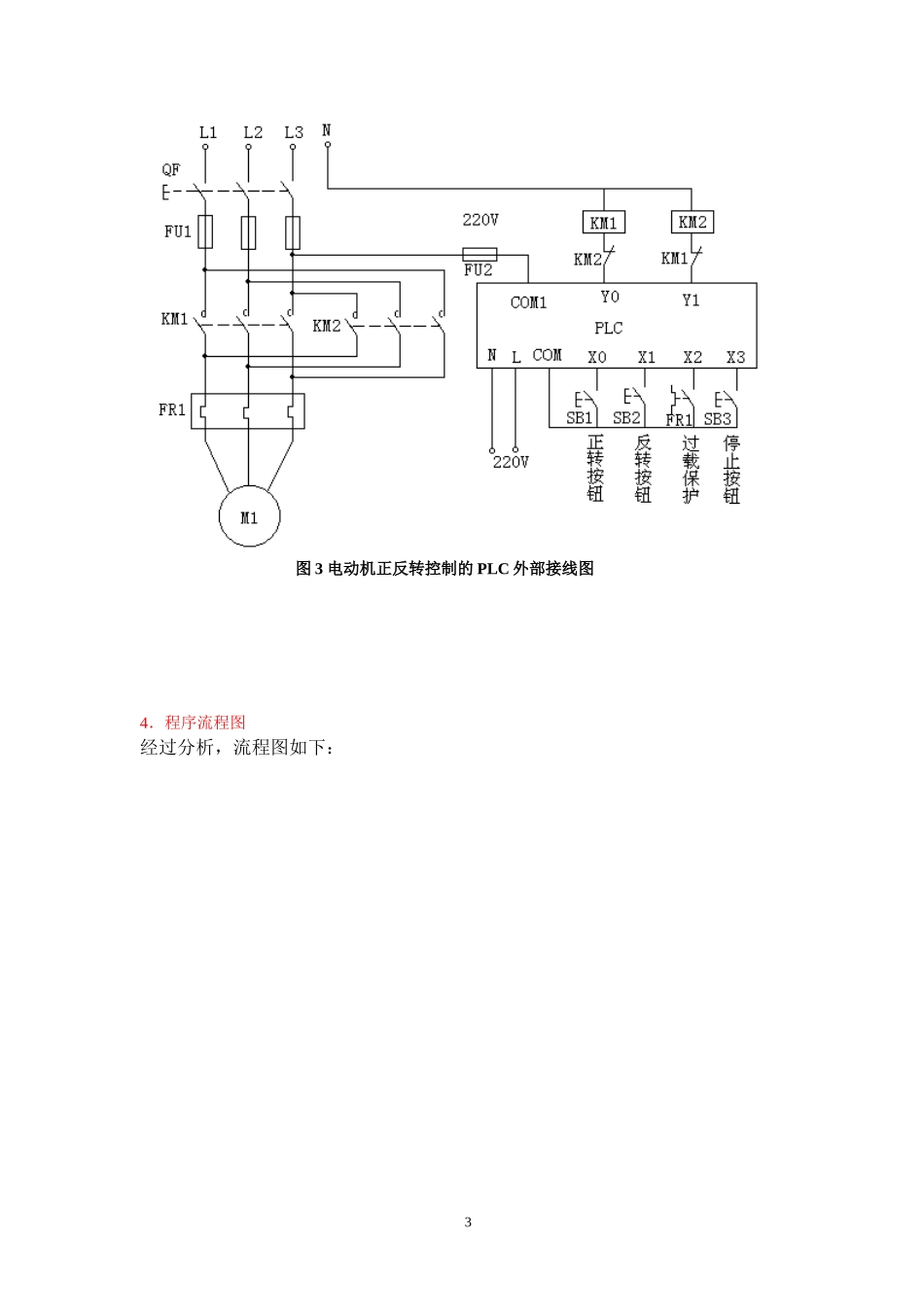

中南大学《机械电子学》题目：设计一个如图所示的自动进给平台，具体要求如下：1.采用交流异步电动机驱动平台的进给。2.平台的进给方向为水平方向，平台的最大行程为 30cm，平台运动到左右两端后自动反向。3.采用工控机作为控制器。4.给出传感器和主要元器件的具体选型及其技术指标。5.给出系统工作原理图，硬件接线图，程序流程图和控制程序，撰写相应的设计报告。一、总体方案根据题目要求总体方案设计如下，选择两个传感器位置分布如图 1 所示。图 1 总体方案示意图根据题意要求，设计了一套自动进给平台，其系统具体工作原理如下：（1）本自动进给平台是通过电机传动，由 PLC 自动控制动作的装置。（2）平台两端有行程开关，前进到限定位置后，自动退到原位，当到达回位限位时，自动前进，循环往复，自动运行。（3）当需要停止时，按图 3 中 SB3 时，即可停止自动运行。二、传感器的选择及主要元器件的选型：表 1 传感器的选择及主要元器件的选型名称型号或规格数量可编程控制器FX2N-64MR1交流接触器CJ10-202按钮LA10-3H11行程开关（传感器）ME-81082继电器JZC33F2热继电器 FRTR-5-N/3 6-12A1熔断器 FU1RT18-101熔断器 FU2RT18-2三相异步电动机Y112M-4-22KW1三、设计步骤1．控制案例当接触到左传感器，给电机正转信号，电动机正转运行；给反转信号，电动机反转运行；给停止信号，无论电动机正转还是反转，都要停止运行。即电动机的控制能实现正反停。另外，为了保护电机，还设置了过载保护。2．I/O 信号分配输入／输出信号分配如表 2 所示。表 2 输入输出信号分配表输 入（I）输 出（O）元件功能信号地址元件功能信号地址按钮 SB1电机正转X0电动机正转Y0按钮 SB2电机反转X1电动机反转Y1按钮 SB3电机停止X3FR1过载保护X23．可编程控制器的硬件接线图如图 32 图 3 电动机正反转控制的 PLC 外部接线图4．程序流程图经过分析，流程图如下：3图 3 电动机正反转控制流程图5．梯形图及指令见图 4图 4 PLC 控制的电动机正反转梯形图及指令表解题分析:（1）电动机正反转的主电路中，交流接触器 KM1和 KM2的主触点不能同时闭合，并且必须保证，一个接触器的主触点断开以后，另一个接触器的主触点才能闭合。 （2）为了做到上面一点，梯形图中输出继电器 Y0、Y1的线圈就不能同时带电，这样在梯形图4中就要加程序互锁。即在输出 Y0线圈的一路中，加元件 Y1的常闭触点；在输出 Y1线圈的一路中，加元件 Y0的常...
