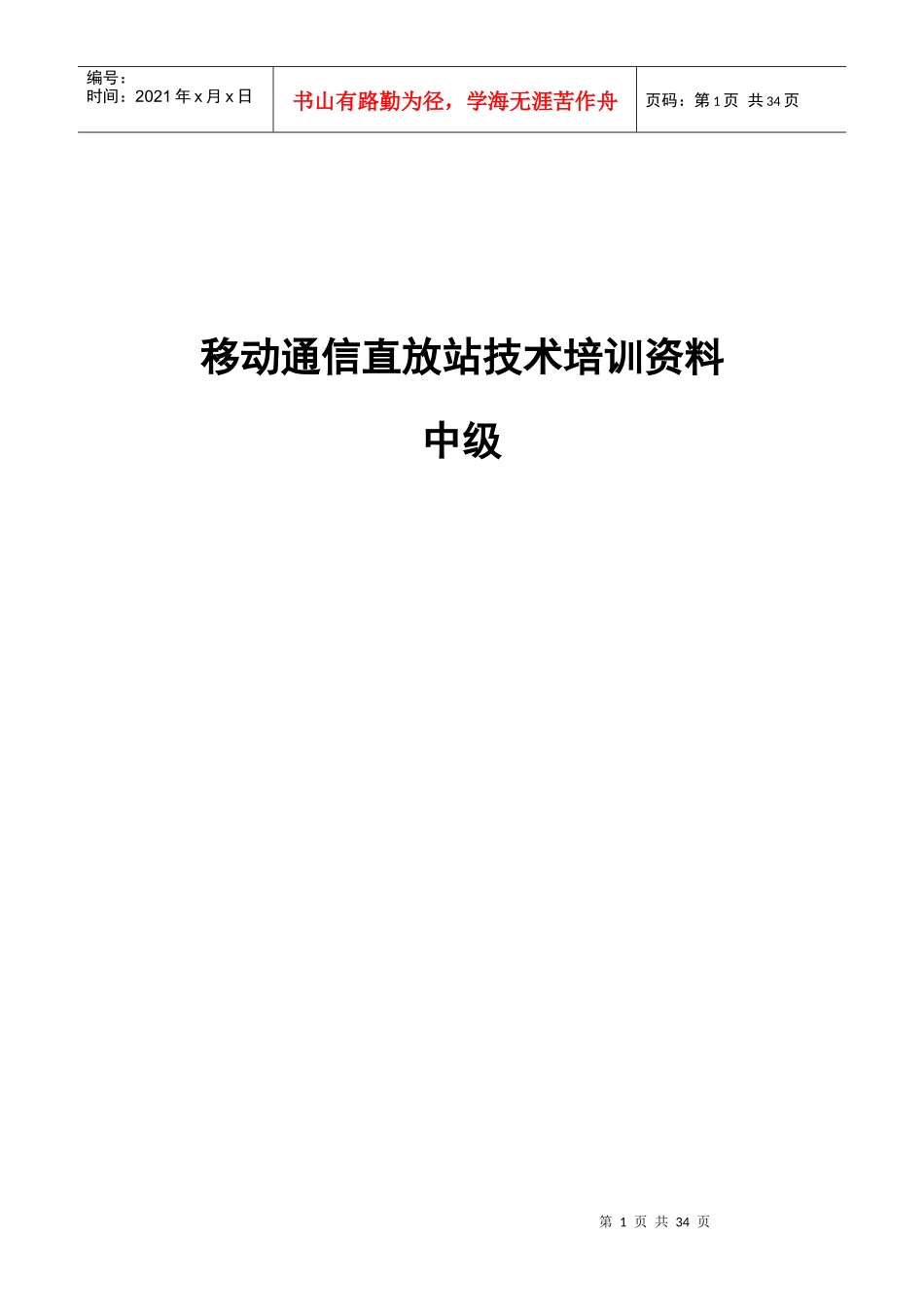

移动通信直放站技术培训资料-初级篇VIP免费

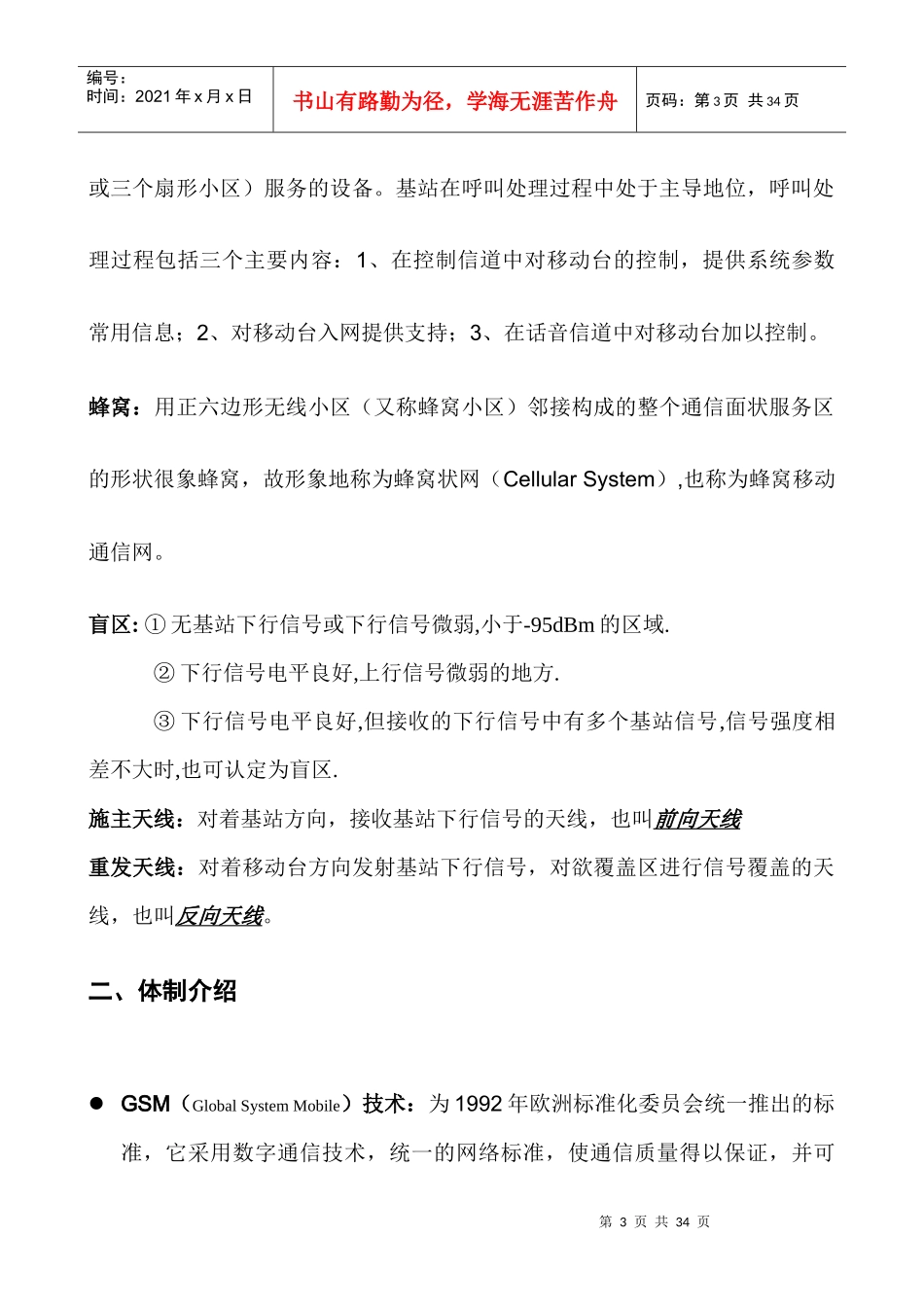

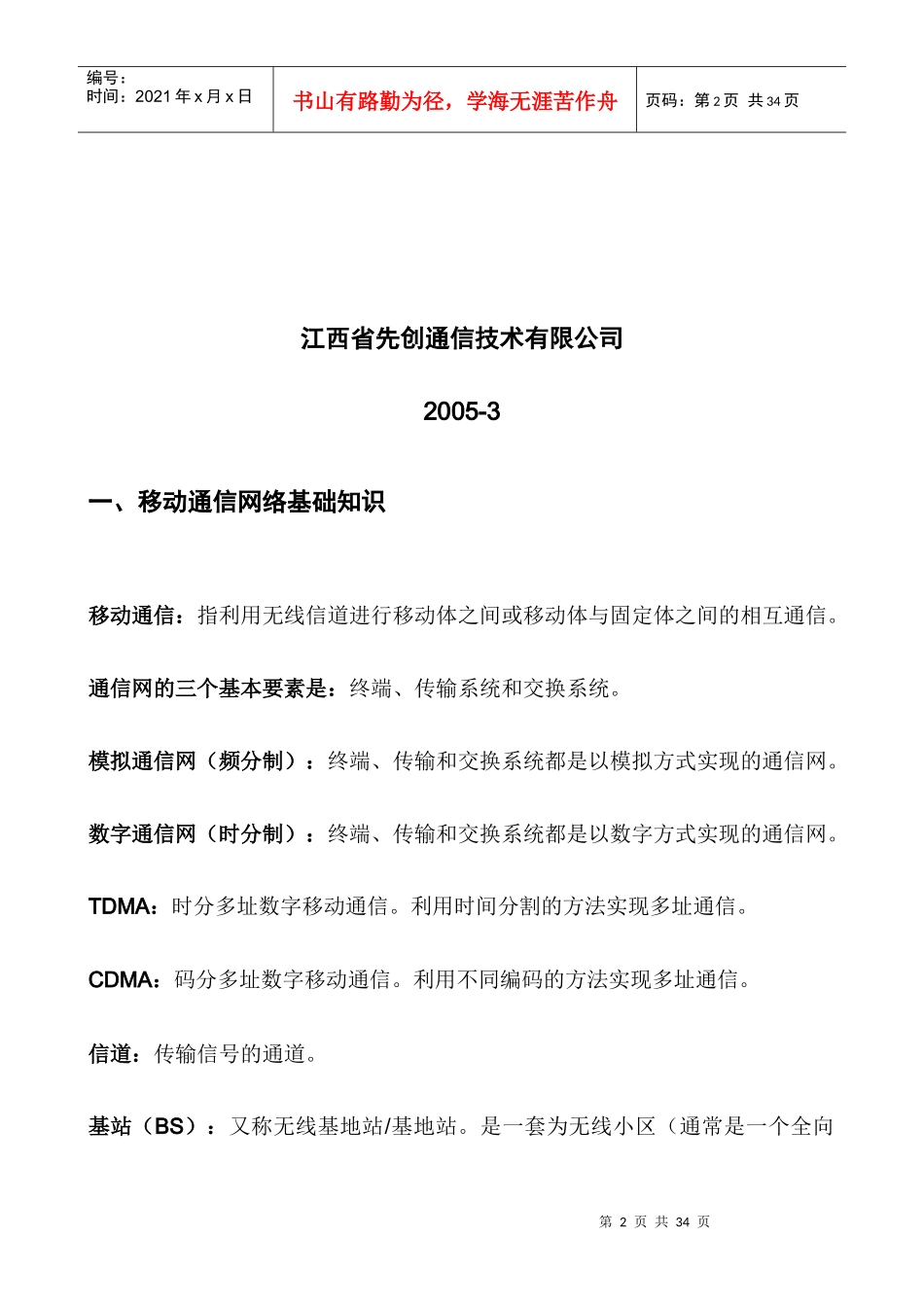

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页移动通信直放站技术培训资料中级第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页江西省先创通信技术有限公司2005-3一、移动通信网络基础知识移动通信：指利用无线信道进行移动体之间或移动体与固定体之间的相互通信。通信网的三个基本要素是：终端、传输系统和交换系统。模拟通信网（频分制）：终端、传输和交换系统都是以模拟方式实现的通信网。数字通信网（时分制）：终端、传输和交换系统都是以数字方式实现的通信网。TDMA：时分多址数字移动通信。利用时间分割的方法实现多址通信。CDMA：码分多址数字移动通信。利用不同编码的方法实现多址通信。信道：传输信号的通道。基站（BS）：又称无线基地站/基地站。是一套为无线小区（通常是一个全向第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页或三个扇形小区）服务的设备。基站在呼叫处理过程中处于主导地位，呼叫处理过程包括三个主要内容：1、在控制信道中对移动台的控制，提供系统参数常用信息；2、对移动台入网提供支持；3、在话音信道中对移动台加以控制。蜂窝：用正六边形无线小区（又称蜂窝小区）邻接构成的整个通信面状服务区的形状很象蜂窝，故形象地称为蜂窝状网（CellularSystem）,也称为蜂窝移动通信网。盲区:①无基站下行信号或下行信号微弱,小于-95dBm的区域.②下行信号电平良好,上行信号微弱的地方.③下行信号电平良好,但接收的下行信号中有多个基站信号,信号强度相差不大时,也可认定为盲区.施主天线：对着基站方向，接收基站下行信号的天线，也叫前向天线重发天线：对着移动台方向发射基站下行信号，对欲覆盖区进行信号覆盖的天线，也叫反向天线。二、体制介绍GSM（GlobalSystemMobile）技术：为1992年欧洲标准化委员会统一推出的标准，它采用数字通信技术，统一的网络标准，使通信质量得以保证，并可第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页以开发出更多的新业务供用户使用。GSM移动通信网的传输速度为9.6K/s。目前，全球的GSM移动用户已经超过5亿，覆盖了1/12的人口，GSM技术在世界数字移动电话领域所占的比例已经超过70%。由于GSM相对模拟移动通讯技术是第二代移动通信技术，所以简称2G。a)工作频段GSM900GSM1800Uplinkband(MHz)890-9151710-1785Downlinkband(MHz)935-9601805-1880Bandwith(2*WSimplex)2*25MHz2*75MHzDuplexshift(△Wduplex)45MHz95MHzNumberofcarriers124374b)频道间隔相邻两频道间隔为200KHz，每个频道采用时分多址接入TDMA方式。每一频点（频道或叫载频TRX）上可分为8个时隙。每一时隙为一个信道。因此，一个TRX最多有8个移动用户同时使用。CDMA（CodeDivisionMultipleAccess）技术：是数字移动通信进程中出现的一种先进的无线扩频通信技术，它能够满足市场对移动通信容量和品质的高要求，具有频谱利用率高、话音质量好、保密性强、掉话率低、电磁辐射小、容量大、覆覆盖广等特点，可以大量减少投资和降低运营成本。CDMA最早由美国高通公司推出，近几年由于技术和市场等多种因素作用得以迅速发展。a)工作频段UP：825—835MHzDOWN:870—880MHzCDMA频道间隔为1.23MHz,283号频道为CDMA基本频道，逐步从高端向第5页共34页第4页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共34页低端扩展使用的CDMA频道频点位置依次为242号、201号、160号、119号、78号和37号。PHS（PersonalHandphoneSystem）技术：是个人便携电话系统的缩写。无线市话PHS网络作为固定电话的延伸和补充，充分利用电信等运营商空闲的交换机和传输设备等资源，覆盖范围一般在一个本地网的一定区域内。a)工作频段：1900--1915MHzb)载频宽度：300KHzc)接入方式：TDMA/TDDPHS系统的接入方式采用4信道时分多址复用(TDMA),传输方式采用时分双工(TDD)。每个载波按5ms一帧分成8个时隙（每个时隙625us）,下行信道(基站至手机)分配4个时隙,上行信道(...
