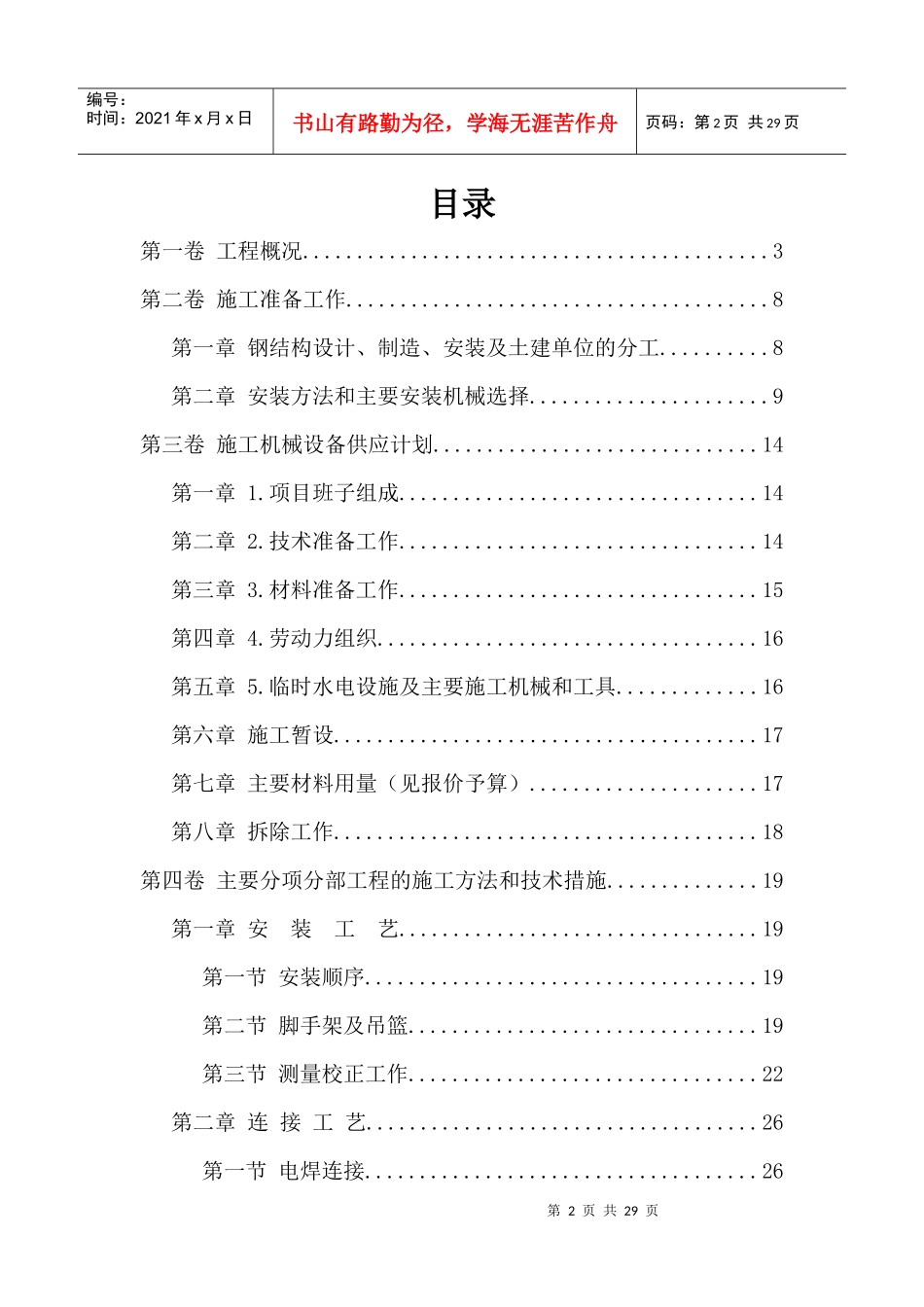

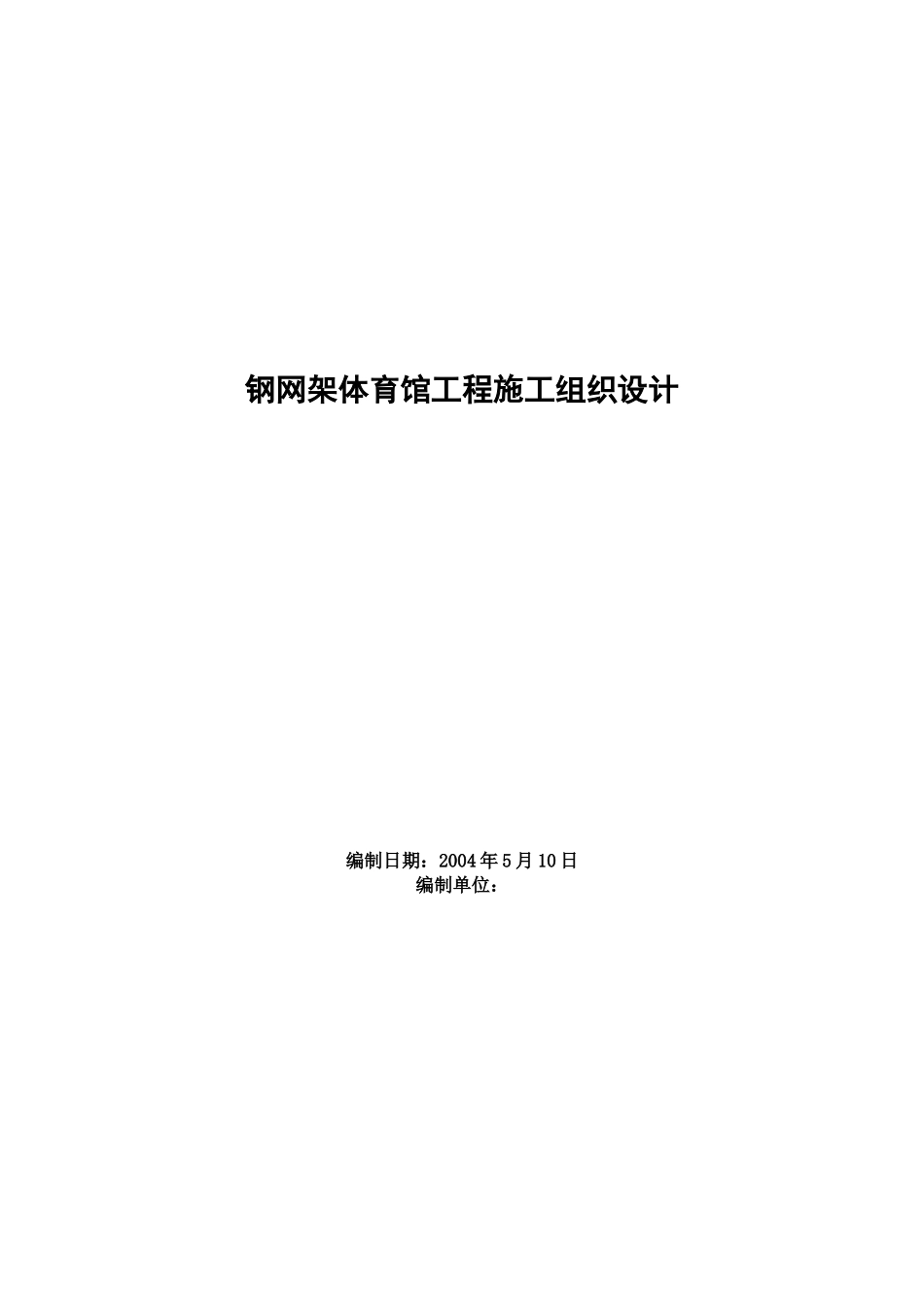

钢网架体育馆工程施工组织设计编制日期：2004年5月10日编制单位：第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页目录第一卷工程概况...........................................3第二卷施工准备工作.......................................8第一章钢结构设计、制造、安装及土建单位的分工..........8第二章安装方法和主要安装机械选择......................9第三卷施工机械设备供应计划..............................14第一章1.项目班子组成.................................14第二章2.技术准备工作.................................14第三章3.材料准备工作.................................15第四章4.劳动力组织...................................16第五章5.临时水电设施及主要施工机械和工具.............16第六章施工暂设.......................................17第七章主要材料用量（见报价予算）.....................17第八章拆除工作.......................................18第四卷主要分项分部工程的施工方法和技术措施..............19第一章安装工艺.................................19第一节安装顺序....................................19第二节脚手架及吊篮................................19第三节测量校正工作................................22第二章连接工艺....................................26第一节电焊连接....................................26第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页第二节螺栓连接....................................27第五卷保证工程质量措施及节约措施........................29第六卷安全、消防、环保管理措施..........................31第一章安全措施.......................................32第二章消防措施.......................................33第三章环境保护措施...................................34第七卷施工现场平面图....................................36第八卷施工进度计划......................................38第4页共29页第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页第一卷工程概况本工程为一综合体育设施，占地面积40万m2，东西宽400mm，南北长1050m，地上工程大小共17项，其中钢结构安装工程有综合体育场的大型钢结构挑棚和综合体育馆的大型钢结构网架（图9－110）。图9-110综合体育场、综合体育馆平面位置图图9-111综合体育场挑棚结构平面图第5页共29页第4页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共29页本工程要求二年半完成全部工程任务，钢结构安装工程在土建完成主体钢筋混凝土结构后进行，工期6个月(体育场挑棚3个月，体育馆网架3个月)，钢结构工程作为土建工程的一个工序，纳入土建工程工序中，平行流水，交叉施工，不占用总工期。钢构件在构件厂制作时，只做成单肢杆件，用拖车运到工地的构件堆放场，按设计图在工地拼成钢构件，供安装使用。(1)综合体育场的建筑面积为5.09万m2，60000个座位，平面近似椭圆形，长轴长276m，短轴长205.318m，由半径为95m、105m、243.818m的八段圆弧构成，分A、B、C、D、F5个椭圆圈，整个平面分96个柱距、24个区，每个区4个柱距。体育场的观众席有三分之一设在轴线⑦～瑢轴范围内，此部分设有钢结构悬桃桁架构成的大型钢结构挑棚(图9－111)，覆盖面积1130m2，共有桁架柱36个，每根柱重3.59t。挑棚桁架36榀，桁架全长42m，悬挑31m，每榀架重18.5t，尾部用大型钢拉杆位住，拉杆长25.43m，重6.5t。桁架柱、桁架和拉杆等构件本身均为焊接结构，桁架柱和桁架的连接用高强螺栓，桁架与拉杆上部用钢门栓连接。挑棚桁架柱安装在标高16.52m观众席的E轴部位，柱顶标高20.91m，挑棚桁架上弦有1/40的斜度，前部标高26.52m，后部标高25.65m。挑棚钢结构的材料为Q235钢。挑棚上弦有钢檩条、椽子结构，下弦有吊顶结构。同和吊顶钢结构用普通螺栓与桁架连接。整个挑棚钢构...
