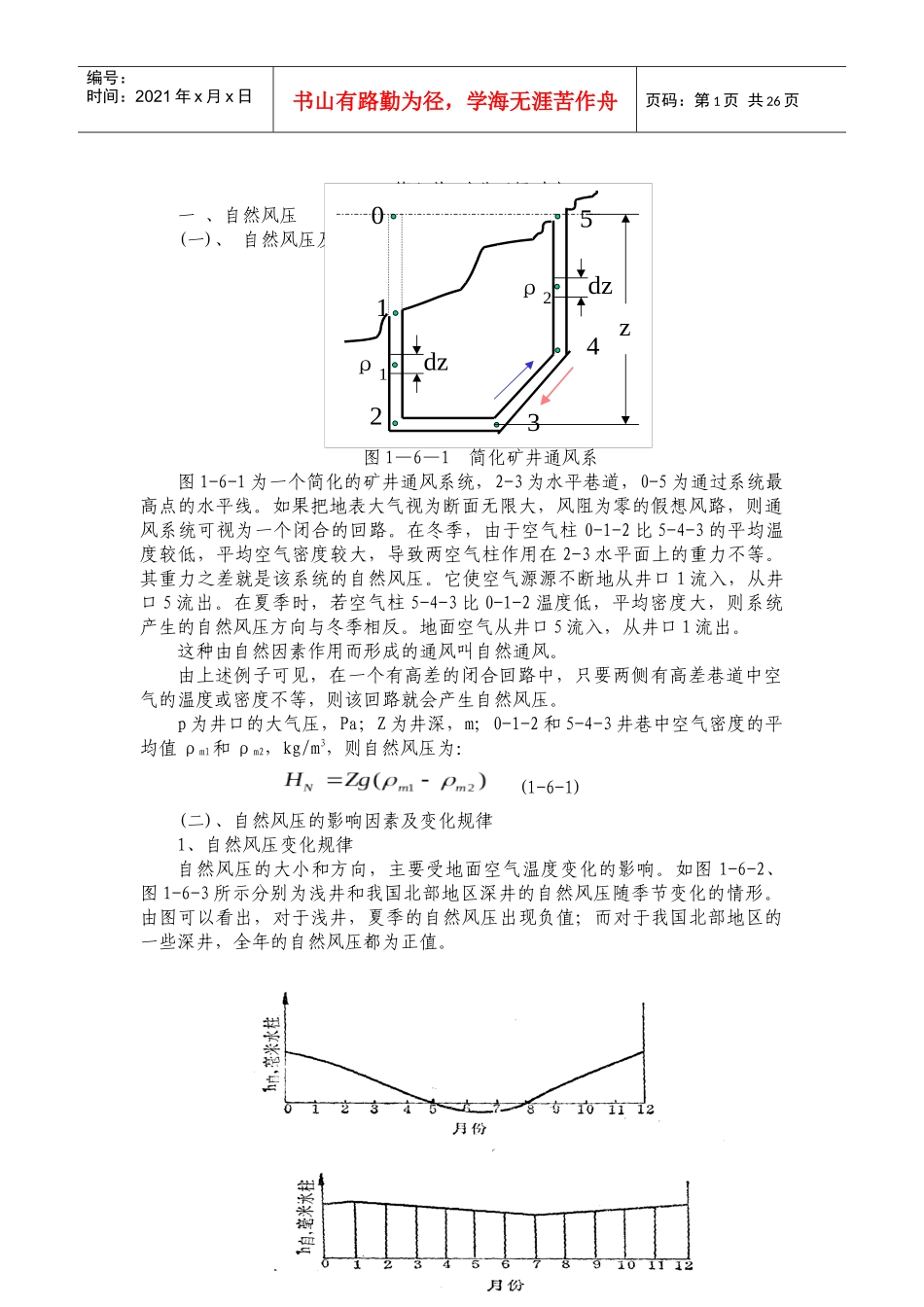

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页第六节矿井通风动力一、自然风压(一)、自然风压及其形成和计算图1—6—1简化矿井通风系图1-6-1为一个简化的矿井通风系统，2-3为水平巷道，0-5为通过系统最高点的水平线。如果把地表大气视为断面无限大，风阻为零的假想风路，则通风系统可视为一个闭合的回路。在冬季，由于空气柱0-1-2比5-4-3的平均温度较低，平均空气密度较大，导致两空气柱作用在2-3水平面上的重力不等。其重力之差就是该系统的自然风压。它使空气源源不断地从井口1流入，从井口5流出。在夏季时，若空气柱5-4-3比0-1-2温度低，平均密度大，则系统产生的自然风压方向与冬季相反。地面空气从井口5流入，从井口1流出。这种由自然因素作用而形成的通风叫自然通风。由上述例子可见，在一个有高差的闭合回路中，只要两侧有高差巷道中空气的温度或密度不等，则该回路就会产生自然风压。p为井口的大气压，Pa；Z为井深，m；0-1-2和5-4-3井巷中空气密度的平均值ρm1和ρm2，kg/m3，则自然风压为：(1-6-1)(二)、自然风压的影响因素及变化规律1、自然风压变化规律自然风压的大小和方向，主要受地面空气温度变化的影响。如图1-6-2、图1-6-3所示分别为浅井和我国北部地区深井的自然风压随季节变化的情形。由图可以看出，对于浅井，夏季的自然风压出现负值；而对于我国北部地区的一些深井，全年的自然风压都为正值。图1-6-2浅井自然风压随季节变化图012345dzρ1dzρ2z第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页图1-6-3深井自然风压随季节变化图2、自然风压影响因素（1）两侧空气柱的温度差矿井某一回路中两侧空气柱的温差是影响的主要因素。影响气温差的主要因素是地面入风气温和风流与围岩的热交换。其影响程度随矿井的开拓方式、采深、地形和地理位置的不同而有所不同。（2）矿井深度当两侧空气柱温差一定时，自然风压与矿井或回路最高与最低点间的高差Z成正比。深1000m的矿井，“自然通风能”占总通风能量的30%。（3）主要通风机工作对自然风压的大小和方向也有一定影响。由于风流与围岩的热交换，冬季回风井气温高于进风井，风机停转或通风系统改变，这两个井筒之间在一定时期内仍存在温差，从而仍有一定的自然风压起作用。有时甚至会干扰通风系统改变后的正常通风工作。（4）地面大气压、空气成分和湿度影响空气的密度，因而对自然风压也有一定影响，但影响较小。（三）、自然风压的控制和利用自然风压既是矿井通风的动力，也可能是事故的肇因。因此，研究自然风压的控制和利用具有重要意义。1、新设计矿井在选择开拓方案、拟定通风系统时，应充分考虑利用地形和当地气候特点，使在全年大部分时间内自然风压作用的方向与机械通风风压的方向一致，以便利用自然风压。例如，在山区要尽量增大进、回风井井口的高差；进风井井口布置在背阳处等。2、根据自然风压的变化规律，应适时调整主要通风机的工况点，使其既能满足矿井通风需要，又可节约电能。例如在冬季自然风压帮助机械通风时，可采用减小叶片角度或转速方法降低机械风压。3、在多井口通风的山区，尤其在高瓦斯矿井，要掌握自然风压的变化规律，防止因自然风压作用造成某些巷道无风或反向而发生事故。4、在建井时期，要注意因地制宜和因时制宜利用自然风压通风，如在表土施工阶段可利用自然通风；在主副井与风井贯通之后，有时也可利用自然通风；有条件时还可利用钻孔构成回路，形成自然风压，解决局部地区通风问题。5、利用自然风压做好非常时期通风。一旦主要通风机因故遭受破坏时，便可利用自然风压进行通风。这在矿井制定事故预防和处理计划时应予以考虑。二、通风机的类型及构造矿井通风的主要动力是通风机,通风机是矿井的“肺脏”,是矿井安全的有力保证，因此，矿井必须使用机械通风，严禁使用自然通风。矿用通风机按其服务范围可分为三种：1、主要通风机，服务于全矿或矿井的某一翼（部分）；2、辅助通风机，服务于矿井网络的某一分支（采区或工作面），帮助主要通风机通风，以保证该分支风量；3、局部通风机，服务于...
