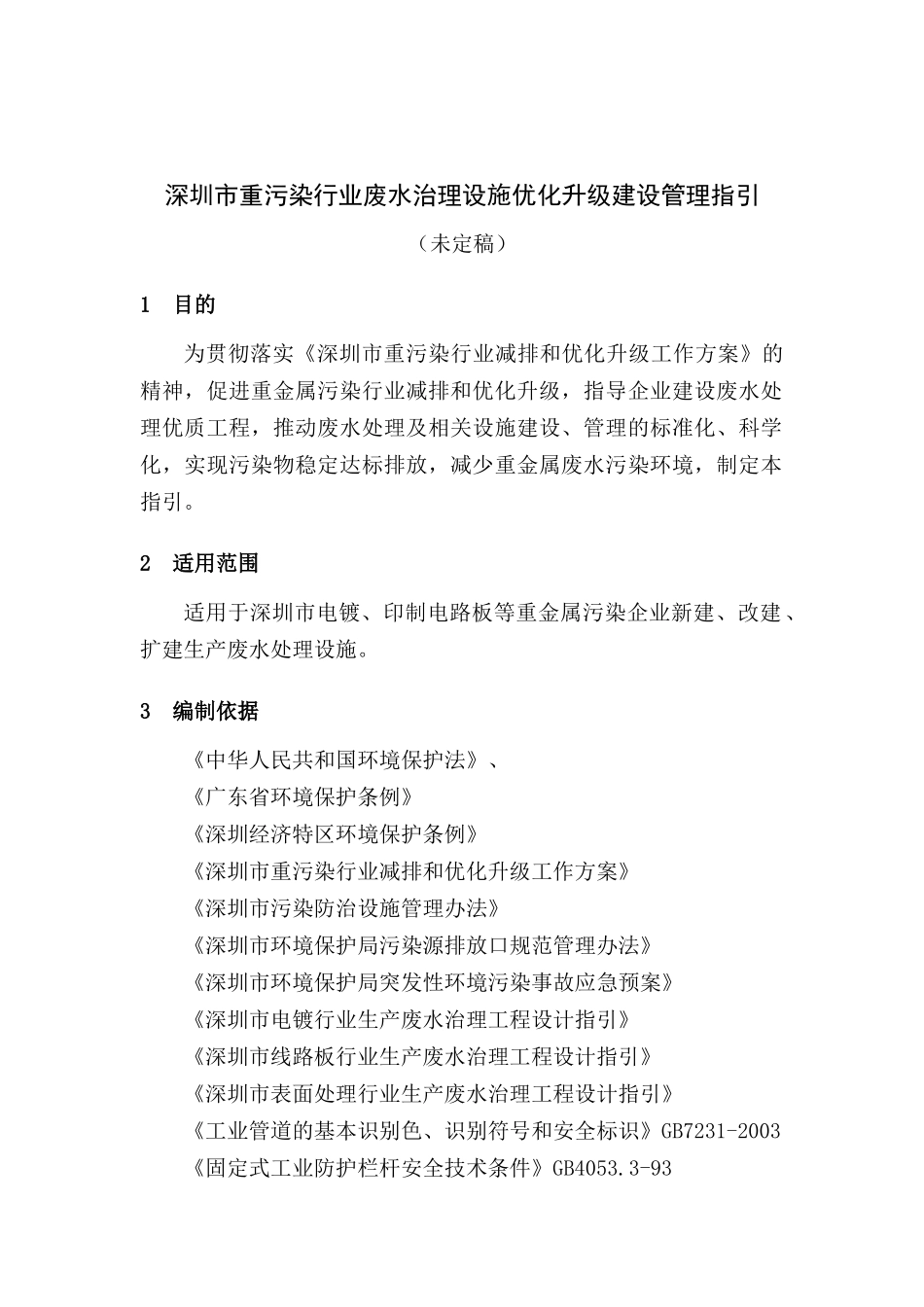

深圳市重污染行业废水治理设施优化升级建设管理指引（未定稿）1目的为贯彻落实《深圳市重污染行业减排和优化升级工作方案》的精神，促进重金属污染行业减排和优化升级，指导企业建设废水处理优质工程，推动废水处理及相关设施建设、管理的标准化、科学化，实现污染物稳定达标排放，减少重金属废水污染环境，制定本指引。2适用范围适用于深圳市电镀、印制电路板等重金属污染企业新建、改建、扩建生产废水处理设施。3编制依据《中华人民共和国环境保护法》、《广东省环境保护条例》《深圳经济特区环境保护条例》《深圳市重污染行业减排和优化升级工作方案》《深圳市污染防治设施管理办法》《深圳市环境保护局污染源排放口规范管理办法》《深圳市环境保护局突发性环境污染事故应急预案》《深圳市电镀行业生产废水治理工程设计指引》《深圳市线路板行业生产废水治理工程设计指引》《深圳市表面处理行业生产废水治理工程设计指引》《工业管道的基本识别色、识别符号和安全标识》GB7231-2003《固定式工业防护栏杆安全技术条件》GB4053.3-93第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页4优质工程建设和管理要求4.1废水治理优质工程是指符合生产废水治理工程的管理程序；工程设计满足“工程设计指引”的标准和要求；工程建设符合本指引要求，工程质量优良可靠，能够促进企业实现减排和优化升级的生产废水治理工程。4.2工程建设应符合有关法律法规、技术标准、技术规范的要求。4.3工程应选择先进、可靠、实用、安全的工艺技术，能够实现废水污染物经处理后保持稳定达标排放。4.4工程应做到处理单元和管线布局科学合理，具有较高的安全性，易操作性。4.5工程应实现较高水平的自动化控制，具有在线监测、视频监控等功能，仪器、仪表稳定可靠。4.6工程各结构单元名称和功能等应标识明晰、提示明确，便于识别和操控。4.7工程应设置预警功能和安全防护措施，具有环境应急处理处置功能，降低环境安全风险。4.8工程应选用品质优良、稳定可靠的设备，设备安装质量好。4.9废水治理优质工程应符合清洁生产要求，避免使用能耗高的设备和环境危害大的处理药剂；采用的处理工艺应能减少水耗、电耗、物耗；减少污泥等废物的产生量；能够实现较大比例的废水末端回用。4.10应建立健全规范的管理制度、应急预案，有完善的岗位操作规程，有详细的运行操作记录。4.11配备足够数量并具有相应资质的操作、管理人员。4.12配置必要的分析仪器，对主要污染物浓度具有监测监控能力。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页5工程规范建设指引5.1废水收集管道废水收集管道走地下应采用明管明沟，管沟盖板的设置应便于检修。架空管道应设置管架，牢固固定。管道布置应整齐、清晰，在明显位置标明废水种类、走向，用不同颜色的管道收集不同类型的废水，颜色设置见表1。表1废水管道色标介质名称管道颜色含氰废水紫色综合废水橙色含铬废水黄色有机废水蓝色废酸水红色回用水灰色5.2废水调节池废水调节池必须做好防腐、防渗措施，并定期检查、维护。鼓励采用槽罐贮存，双层防渗处理，并配备泄漏到外层积液的废水转移泵。废水调节池池体顶部外沿或地下废水调节池地面边框应设置与收集管道颜色一致的彩色条（参见表1），宽约20厘米。5.3废水处理单元1）每一处理单元在该单元的显眼位置设立标示牌。标示牌采用蓝底白字，标示单元名称、尺寸、容积、设计负荷、控制条件等主要参数。2）每一处理单元池体顶部外沿应设置40厘米宽的色带，颜色说明见表2。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页表2污水处理设施的色带说明处理设施选用颜色氰水反应池紫色综合水反应池咖啡色PH调节、混凝、沉淀池灰色生化池绿色回调、排放池、回用水中间池白色污泥池黑色注：其他处理单元可自定，同类型处理单元应选色一致。3）废水处理单元之间的连接管道色彩跟随后一个处理单元颜色（具体色彩参见表2）。5.5总排口1）总排口应设置统一的环保标志牌，按规范设置总排口，安装在线监测、排污计量装置...
