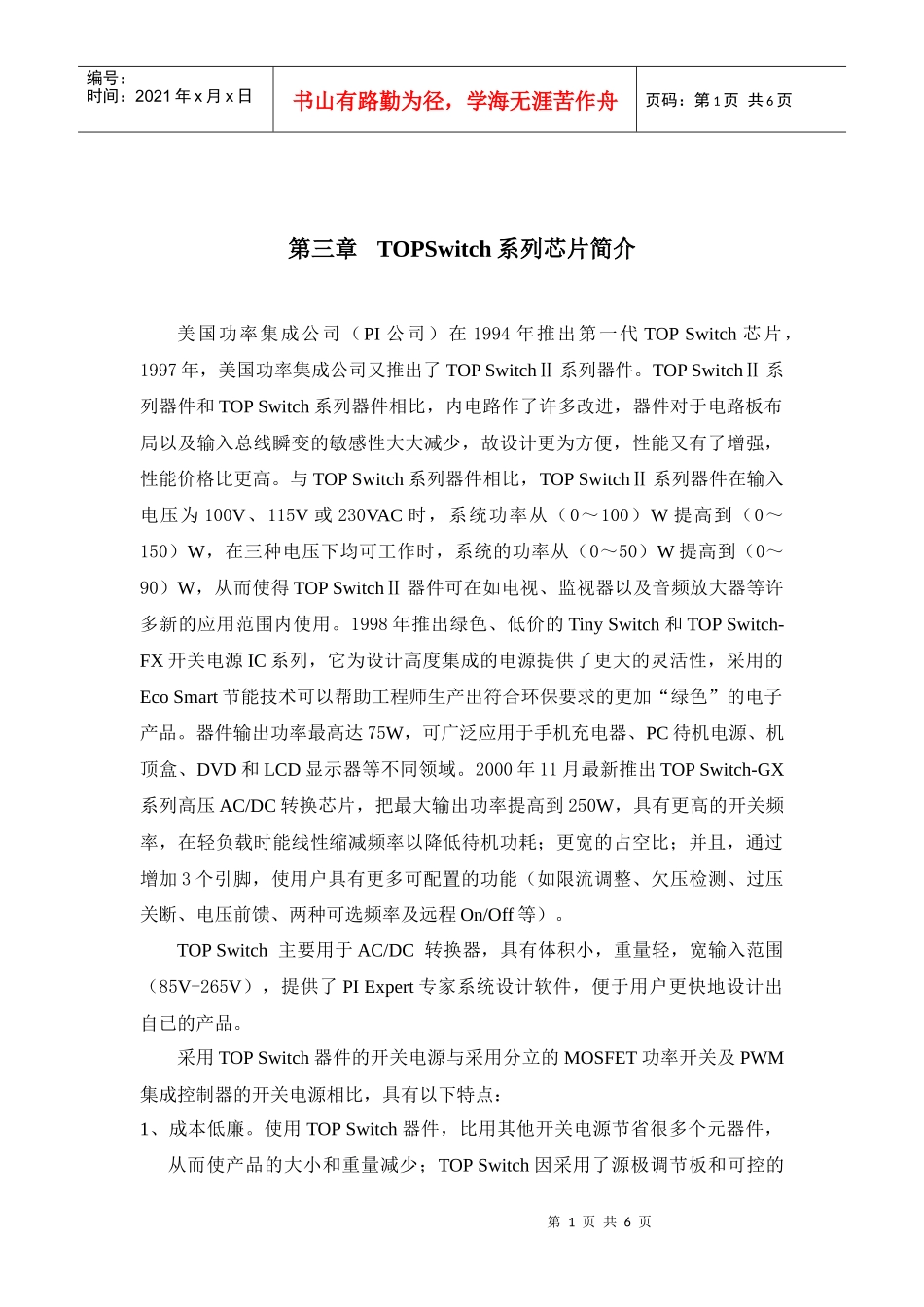

第三章TOPSwitch系列芯片简介doc-浙江大学城市_第1页
1/6

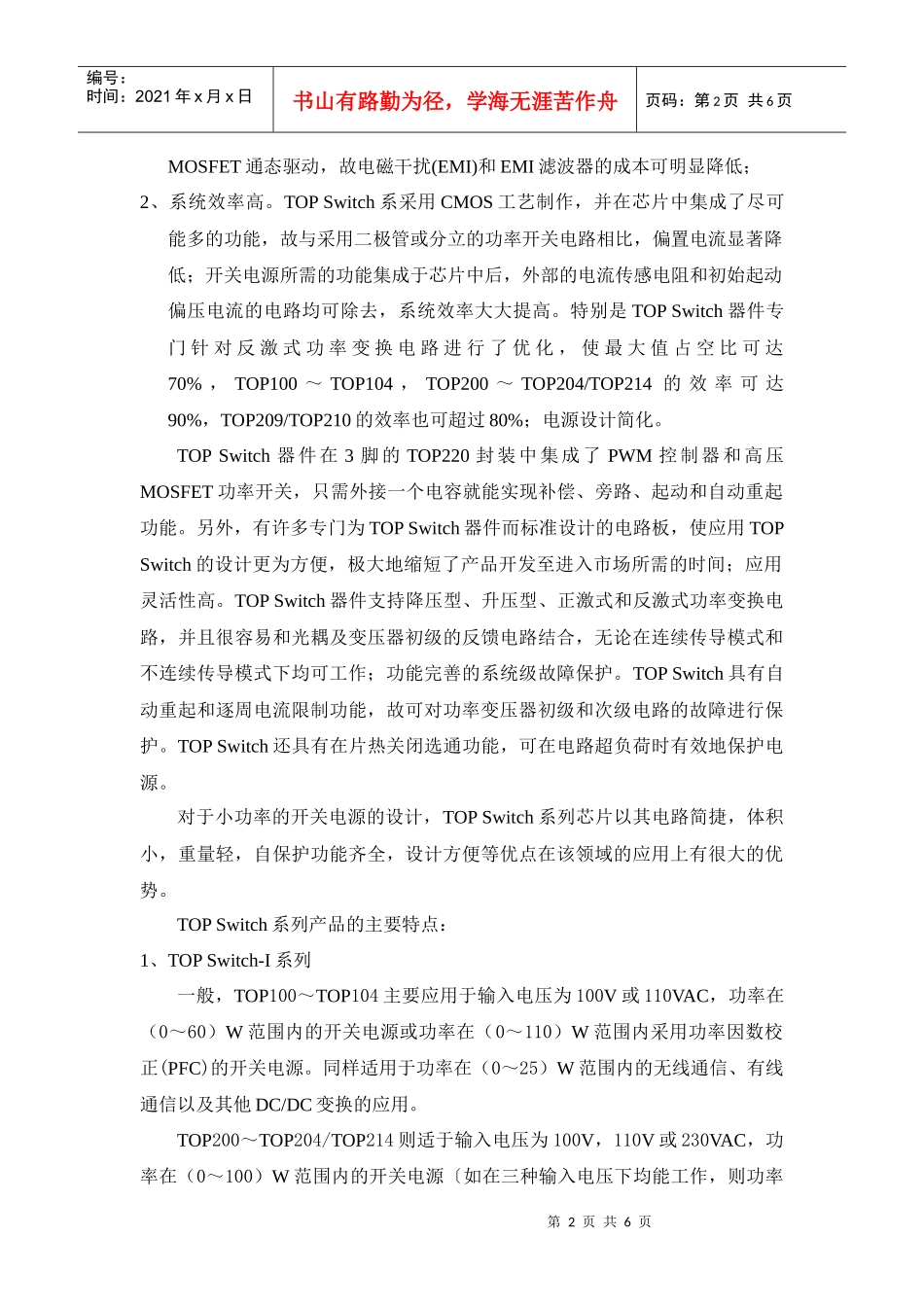

第三章TOPSwitch系列芯片简介doc-浙江大学城市_第2页
2/6

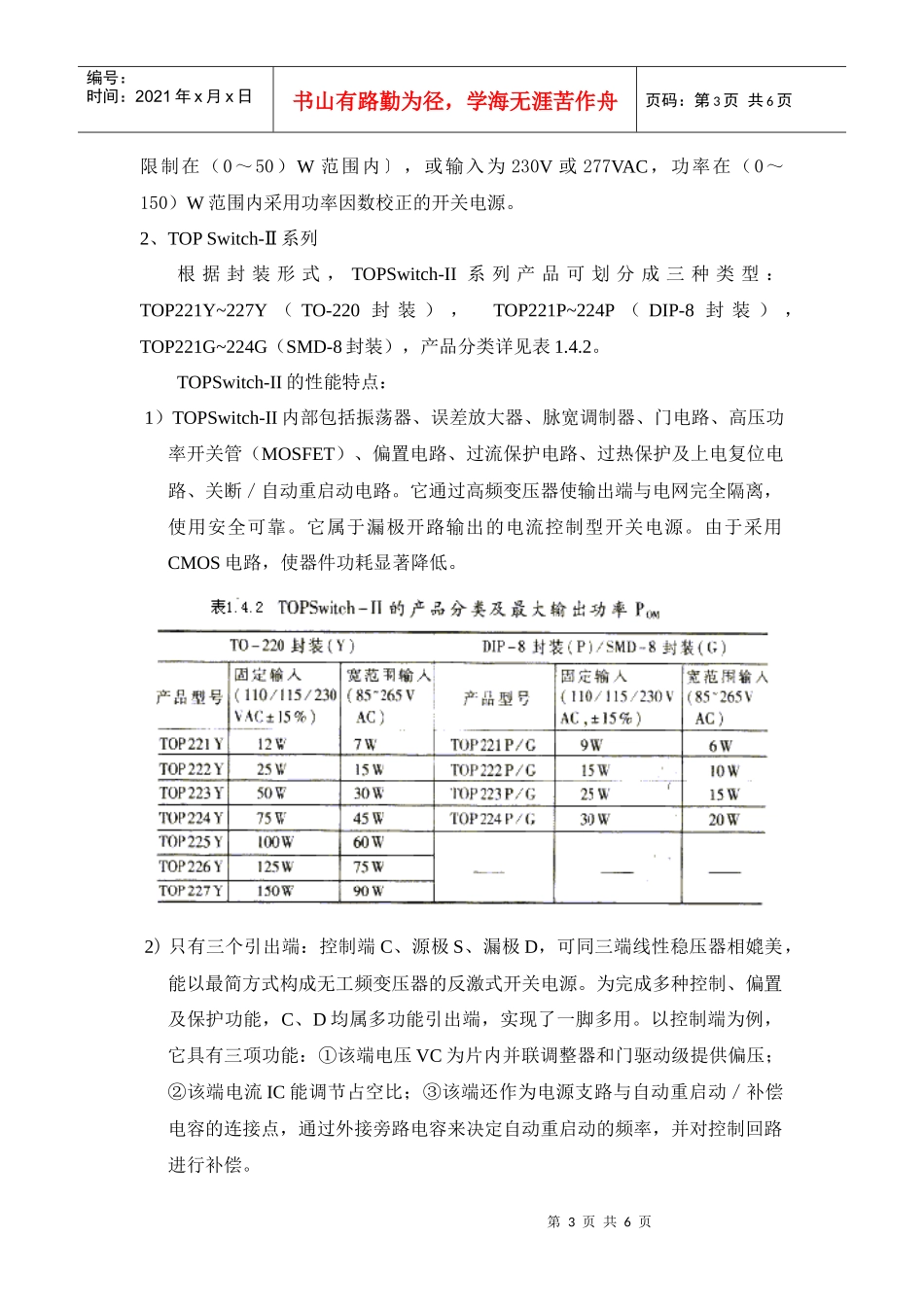

第三章TOPSwitch系列芯片简介doc-浙江大学城市_第3页
3/6
第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页第三章TOPSwitch系列芯片简介美国功率集成公司(PI公司)在1994年推出第一代TOPSwitch芯片,1997年,美国功率集成公司又推出了TOPSwitchⅡ系列器件。TOPSwitchⅡ系列器件和TOPSwitch系列器件相比,内电路作了许多改进,器件对于电路板布局以及输入总线瞬变的敏感性大大减少,故设计更为方便,性能又有了增强,性能价格比更高。与TOPSwitch系列器件相比,TOPSwitchⅡ系列器件在输入电压为100V、115V或230VAC时,系统功率从(0~100)W提高到(0~150)W,在三种电压下均可工作时,系统的功率从(0~50)W提高到(0~90)W,从而使得TOPSwitchⅡ器件可在如电视、监视器以及音频放大器等许多新的应用范围内使用。1998年推出绿色、低价的TinySwitch和TOPSwitch-FX开关电源IC系列,它为设计高度集成的电源提供了更大的灵活性,采用的EcoSmart节能技术可以帮助工程师生产出符合环保要求的更加“绿色”的电子产品。器件输出功率最高达75W,可广泛应用于手机充电器、PC待机电源、机顶盒、DVD和LCD显示器等不同领域。2000年11月最新推出TOPSwitch-GX系列高压AC/DC转换芯片,把最大输出功率提高到250W,具有更高的开关频率,在轻负载时能线性缩减频率以降低待机功耗;更宽的占空比;并且,通过增加3个引脚,使用户具有更多可配置的功能(如限流调整、欠压检测、过压关断、电压前馈、两种可选频率及远程On/Off等)。TOPSwitch主要用于AC/DC转换器,具有体积小,重量轻,宽输入范围(85V-265V),提供了PIExpert专家系统设计软件,便于用户更快地设计出自已的产品。采用TOPSwitch器件的开关电源与采用分立的MOSFET功率开关及PWM集成控制器的开关电源相比,具有以下特点:1、成本低廉。使用TOPSwitch器件,比用其他开关电源节省很多个元器件,从而使产品的大小和重量减少;TOPSwitch因采用了源极调节板和可控的第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页MOSFET通态驱动,故电磁干扰(EMI)和EMI滤波器的成本可明显降低;2、系统效率高。TOPSwitch系采用CMOS工艺制作,并在芯片中集成了尽可能多的功能,故与采用二极管或分立的功率开关电路相比,偏置电流显著降低;开关电源所需的功能集成于芯片中后,外部的电流传感电阻和初始起动偏压电流的电路均可除去,系统效率大大提高。特别是TOPSwitch器件专门针对反激式功率变换电路进行了优化,使最大值占空比可达70%,TOP100~TOP104,TOP200~TOP204/TOP214的效率可达90%,TOP209/TOP210的效率也可超过80%;电源设计简化。TOPSwitch器件在3脚的TOP220封装中集成了PWM控制器和高压MOSFET功率开关,只需外接一个电容就能实现补偿、旁路、起动和自动重起功能。另外,有许多专门为TOPSwitch器件而标准设计的电路板,使应用TOPSwitch的设计更为方便,极大地缩短了产品开发至进入市场所需的时间;应用灵活性高。TOPSwitch器件支持降压型、升压型、正激式和反激式功率变换电路,并且很容易和光耦及变压器初级的反馈电路结合,无论在连续传导模式和不连续传导模式下均可工作;功能完善的系统级故障保护。TOPSwitch具有自动重起和逐周电流限制功能,故可对功率变压器初级和次级电路的故障进行保护。TOPSwitch还具有在片热关闭选通功能,可在电路超负荷时有效地保护电源。对于小功率的开关电源的设计,TOPSwitch系列芯片以其电路简捷,体积小,重量轻,自保护功能齐全,设计方便等优点在该领域的应用上有很大的优势。TOPSwitch系列产品的主要特点:1、TOPSwitch-I系列一般,TOP100~TOP104主要应用于输入电压为100V或110VAC,功率在(0~60)W范围内的开关电源或功率在(0~110)W范围内采用功率因数校正(PFC)的开关电源。同样适用于功率在(0~25)W范围内的无线通信、有线通信以及其他DC/DC变换的应用。TOP200~TOP204/TOP214则适于输入电压为100V,110V或230VAC,功率在(0~100)W范围内的开关电源〔如在三种输入电压下均能工作,则功率第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页...
