计算机芯片级维修中心内部培训VIP免费

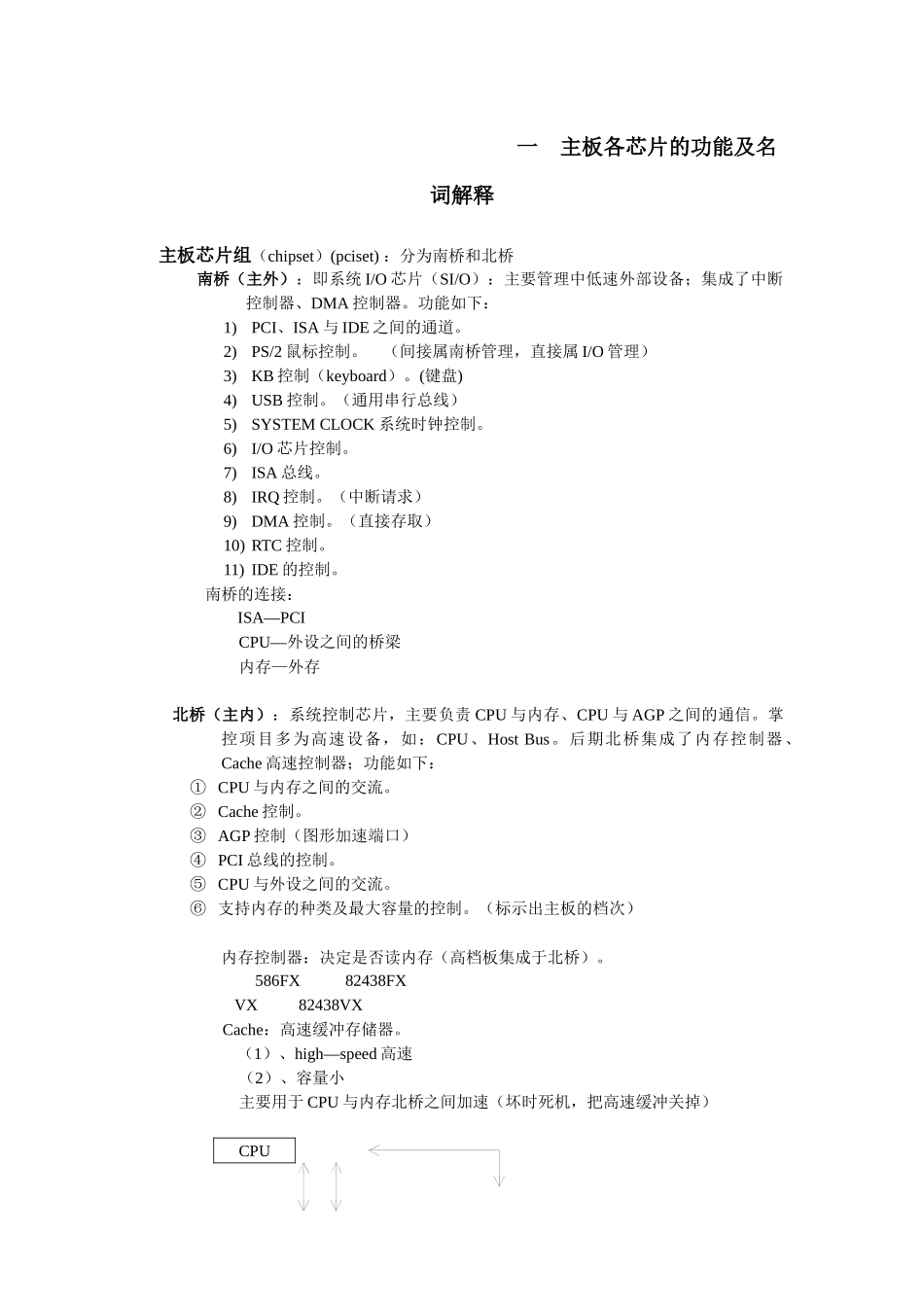

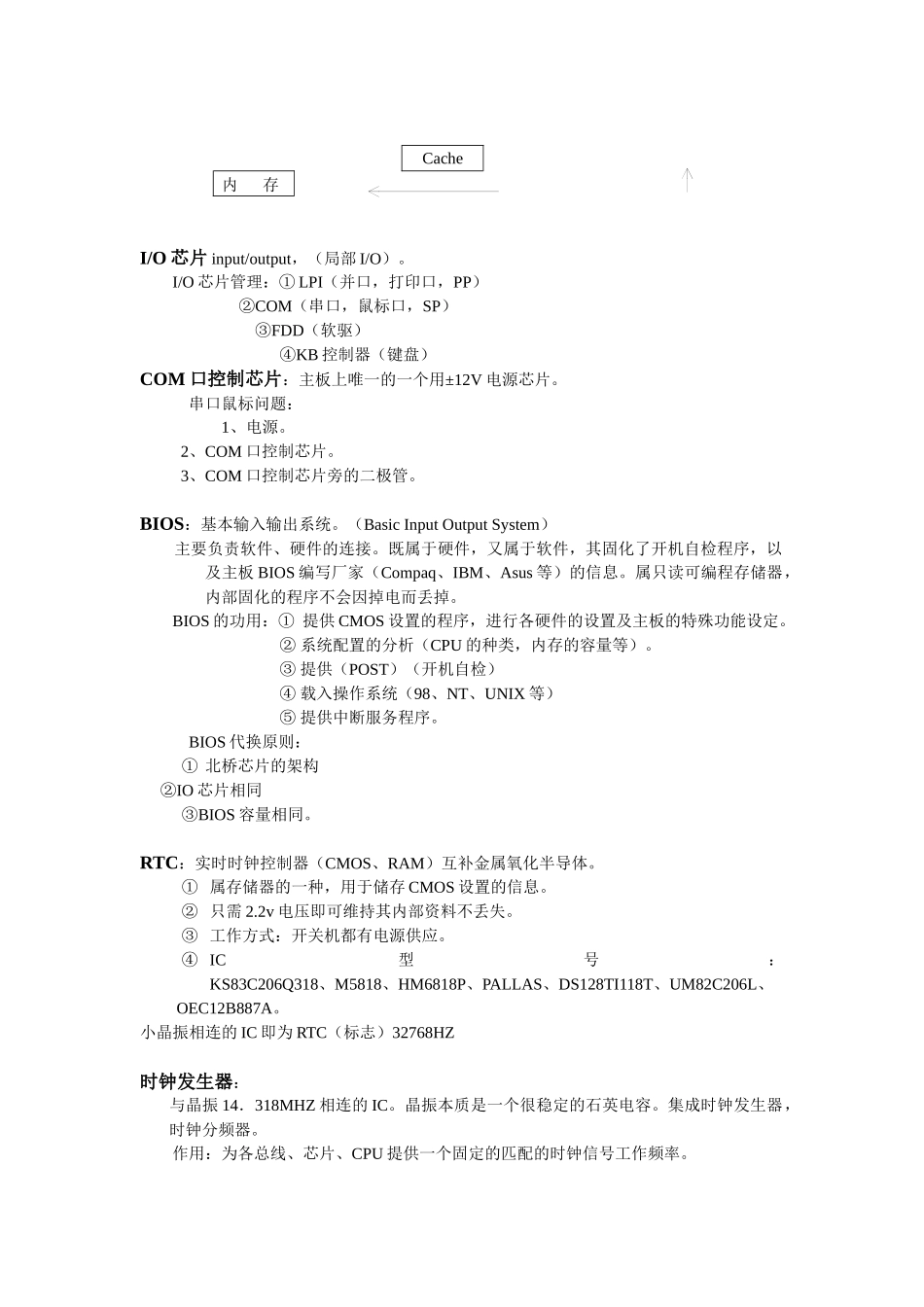

一主板各芯片的功能及名词解释主板芯片组（chipset）(pciset)：分为南桥和北桥南桥（主外）：即系统I/O芯片（SI/O）：主要管理中低速外部设备；集成了中断控制器、DMA控制器。功能如下：1)PCI、ISA与IDE之间的通道。2)PS/2鼠标控制。（间接属南桥管理，直接属I/O管理）3)KB控制（keyboard）。(键盘)4)USB控制。（通用串行总线）5)SYSTEMCLOCK系统时钟控制。6)I/O芯片控制。7)ISA总线。8)IRQ控制。（中断请求）9)DMA控制。（直接存取）10)RTC控制。11)IDE的控制。南桥的连接：ISA—PCICPU—外设之间的桥梁内存—外存北桥（主内）：系统控制芯片，主要负责CPU与内存、CPU与AGP之间的通信。掌控项目多为高速设备，如：CPU、HostBus。后期北桥集成了内存控制器、Cache高速控制器；功能如下：①CPU与内存之间的交流。②Cache控制。③AGP控制（图形加速端口）④PCI总线的控制。⑤CPU与外设之间的交流。⑥支持内存的种类及最大容量的控制。（标示出主板的档次）内存控制器：决定是否读内存（高档板集成于北桥）。586FX82438FXVX82438VXCache：高速缓冲存储器。（1）、high—speed高速（2）、容量小主要用于CPU与内存北桥之间加速（坏时死机，把高速缓冲关掉）CPUCache内存I/O芯片input/output，（局部I/O）。I/O芯片管理：①LPI（并口，打印口，PP）COM②（串口，鼠标口，SP）FDD③（软驱）KB④控制器（键盘）COM口控制芯片：主板上唯一的一个用±12V电源芯片。串口鼠标问题：1、电源。2、COM口控制芯片。3、COM口控制芯片旁的二极管。BIOS：基本输入输出系统。（BasicInputOutputSystem）主要负责软件、硬件的连接。既属于硬件，又属于软件，其固化了开机自检程序，以及主板BIOS编写厂家（Compaq、IBM、Asus等）的信息。属只读可编程存储器，内部固化的程序不会因掉电而丢掉。BIOS的功用：①提供CMOS设置的程序，进行各硬件的设置及主板的特殊功能设定。②系统配置的分析（CPU的种类，内存的容量等）。③提供（POST）（开机自检）④载入操作系统（98、NT、UNIX等）⑤提供中断服务程序。BIOS代换原则：①北桥芯片的架构IO②芯片相同BIOS③容量相同。RTC：实时时钟控制器（CMOS、RAM）互补金属氧化半导体。①属存储器的一种，用于储存CMOS设置的信息。②只需2.2v电压即可维持其内部资料不丢失。③工作方式：开关机都有电源供应。④IC型号：KS83C206Q318、M5818、HM6818P、PALLAS、DS128TI118T、UM82C206L、OEC12B887A。小晶振相连的IC即为RTC（标志）32768HZ时钟发生器：与晶振14．318MHZ相连的IC。晶振本质是一个很稳定的石英电容。集成时钟发生器，时钟分频器。作用：为各总线、芯片、CPU提供一个固定的匹配的时钟信号工作频率。工作方式：晶振14.318提供14.318Ｍ的频率给时钟发生器。主机电源盒或主板电源部分提供3.3Ｖ或2.5Ｖ时钟发生器分频、放大各总线（包括PCI、ISA、AGP、内存槽等）和各芯片（包括南桥、北桥、Ｉ/Ｏ等）。时钟发生器普通芯片：（1）WINBAMDW83194R—39A。（2）IC89248XX—39。（3）9250XX—08ICWORK。（4）W485112—24X。（5）W485111—14X（6）PHUSELINKPLL52C68—02PLL52L6844增强：ICS9248AF—90超级：RTM520—390SB：南桥NB：北桥CPU：中央处理器RTC：实时时钟R：电阻C：电容L：电感Q：三极管V：IC芯片门电路：数字电路、逻辑电路。所谓逻辑，就是一定的规律性，或者是一定的因果关系。０表示事物不发生或条件不具备（０～１Ｖ）。１表示事物发生或条件具备（３～５Ｖ）。能完成逻辑运算的电路为逻辑电路或数字电路。非门：Ｙ＝A或门：Ｙ＝Ａ＋Ｂ与门：Ｙ＝Ａ·Ｂ或非门：Ｙ＝Ａ＋Ｂ与非门：Ｙ＝Ａ·Ｂ异或门：Ｙ＝Ａ·Ｂ＋Ａ·Ｂ与异或门：Ｙ＝Ａ·Ｂ＋Ｃ·Ｄ74系列：74042447424574147413874327405740674087409740074037431特殊芯片温控芯片：1、LM75767879LM75负责CPU温度LM75负责电压CPU风扇转速及主板温度。2、S：S5597/5595，内速温控功能。3、WINBOLD系列：83781B温度监控芯片83782B温度监控芯片83783B温度监控芯片支持6MA33/66芯片4、支持DMAG/33的芯片，技——BX—2000+PROMISEPPC20262支持PMA66。5、防伪芯片：ASUS系列多是:AS9912F等*SP串口速度＜...
