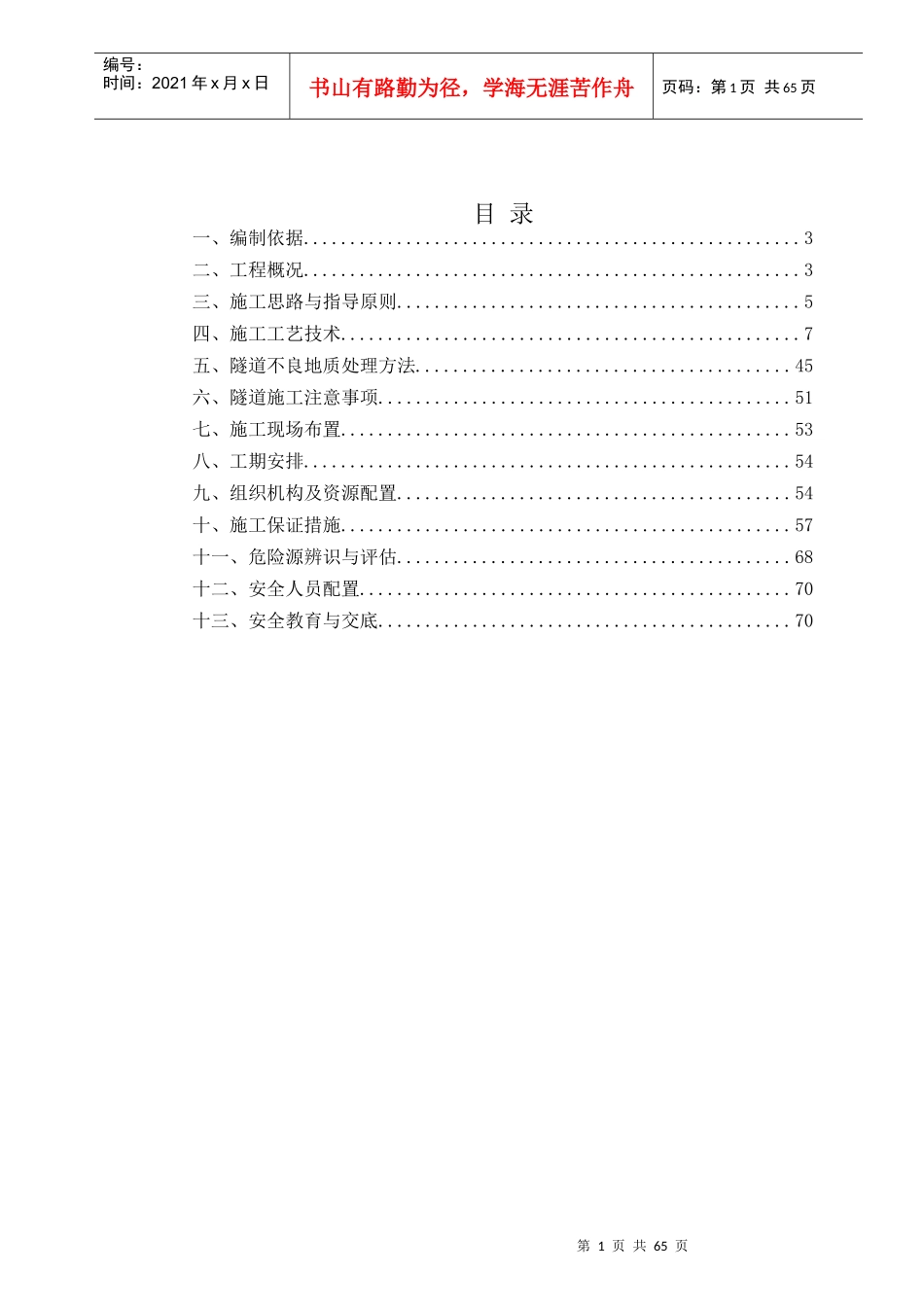

第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共65页目录一、编制依据.....................................................3二、工程概况.....................................................3三、施工思路与指导原则...........................................5四、施工工艺技术.................................................7五、隧道不良地质处理方法........................................45六、隧道施工注意事项............................................51七、施工现场布置................................................53八、工期安排....................................................54九、组织机构及资源配置..........................................54十、施工保证措施................................................57十一、危险源辨识与评估..........................................68十二、安全人员配置..............................................70十三、安全教育与交底............................................70第2页共65页第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共65页卢家湾隧道专项安全施工方案一、编制依据1、《公路隧道施工技术规范》（JTGF60—2009）；2、《公路隧道施工技术细则》(JTG/TF60—2009)；3、《公路工程质量检验评定标准》（JTGF80/1-2004）；4、《锚杆喷射混凝土支护技术规范》（GB50086-2001）5、《爆破安全规程》(GB6722-2014)6、《公路工程施工安全技术规范》（JTGF90-2015）；7、卢家湾隧道设计文件；8、《中华人民共和国安全生产法（2014年修订）》、《中华人民共和国环境保护法（自2015年1月1日起施行）》；9、实施性施工组织设计。二、工程概况1、工程简介卢家湾隧道为分离式长隧道，左线起止点桩号为ZK10+251～ZK11+414，隧道长1163m，右线起止点桩号为K10+248～K11+410，隧道长1162m。公路等级为双向四车道高速公路，设计时速为80km/h，隧道净宽10.25米，净高5米。卢家湾隧道进口地形较缓，线路与地形等高线基本正交，采用明洞式洞门。出口地形较缓，线路与地形等高线基本正交，采用削竹式洞门。出口洞口施工开挖后，洞口斜坡将形成临空面，斜坡在暴雨状态下土体可能沿岩土界面产生整体滑移，进洞应施做抗滑桩及明洞。2、地形、地貌隧道区属构造、溶蚀侵蚀低山地貌，地形起伏较大，溶蚀沟槽发育。隧道范围内中线高程318.30m～454.73m，最大高差约136.43m。山体自然坡度20°～40°，植被较发育，隧道进、出口均处于斜坡地带，斜坡处于基本稳定状态。隧址区第四系覆盖层主要为残坡积（Q4el+dl）高液限粘土，下伏基岩为寒武系敖溪组（∈2a）白云质灰岩，清虚洞组（∈1q）炭质灰岩、白云质灰岩等。根据工程地质测绘和钻探揭露，隧位区存在岩溶，地表有红粘土及危岩分布。3、地震根据《中国地震动参数加速度区划图》GB18306—2015，本区地震动峰值加速度0.05g，地震反映谱特征周期为0.35s，对应的地震基本烈度为Ⅵ度。4、气象、水文线路区属于中亚热带季风湿润气候区,气候特点主要表现为季风气候明显，气第3页共65页第2页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共65页候的垂直差异显著。年均降水量1110-1400毫米，大部分地区温和湿润、冬无严寒、夏无酷暑，雨热同季。隧址区地表水不发育，未见大的地表水体。隧道进、出洞口所在斜坡坡脚见冲沟分布，均有流水，进洞口斜坡脚冲沟水量6.5L/s，出洞口斜坡脚冲沟水量80L/s。5、隧道围岩级别划分卢家湾隧道围岩级别划分表工程部位围岩级别里程桩号长度/米备注左洞ⅤZK10+251-ZK10+31564ⅣZK10+315-ZK11+020705ⅢZK11+020-ZK11+343323ⅣZK11+343-ZK11+35714ⅤZK11+357-ZK11+41457右洞ⅤK10+248-K10+30052ⅣK10+300-K11+020720ⅢK11+020-K11+286266ⅣK11+286-K11+33852ⅤK11+338-K11+410726、隧道主要工程量卢家湾隧道主要工程数量表分部、分项工程名称工程数量明洞C30钢筋砼拱墙843.32m3C30钢筋砼仰拱173.7m3C15仰拱回填混凝土218m3...
