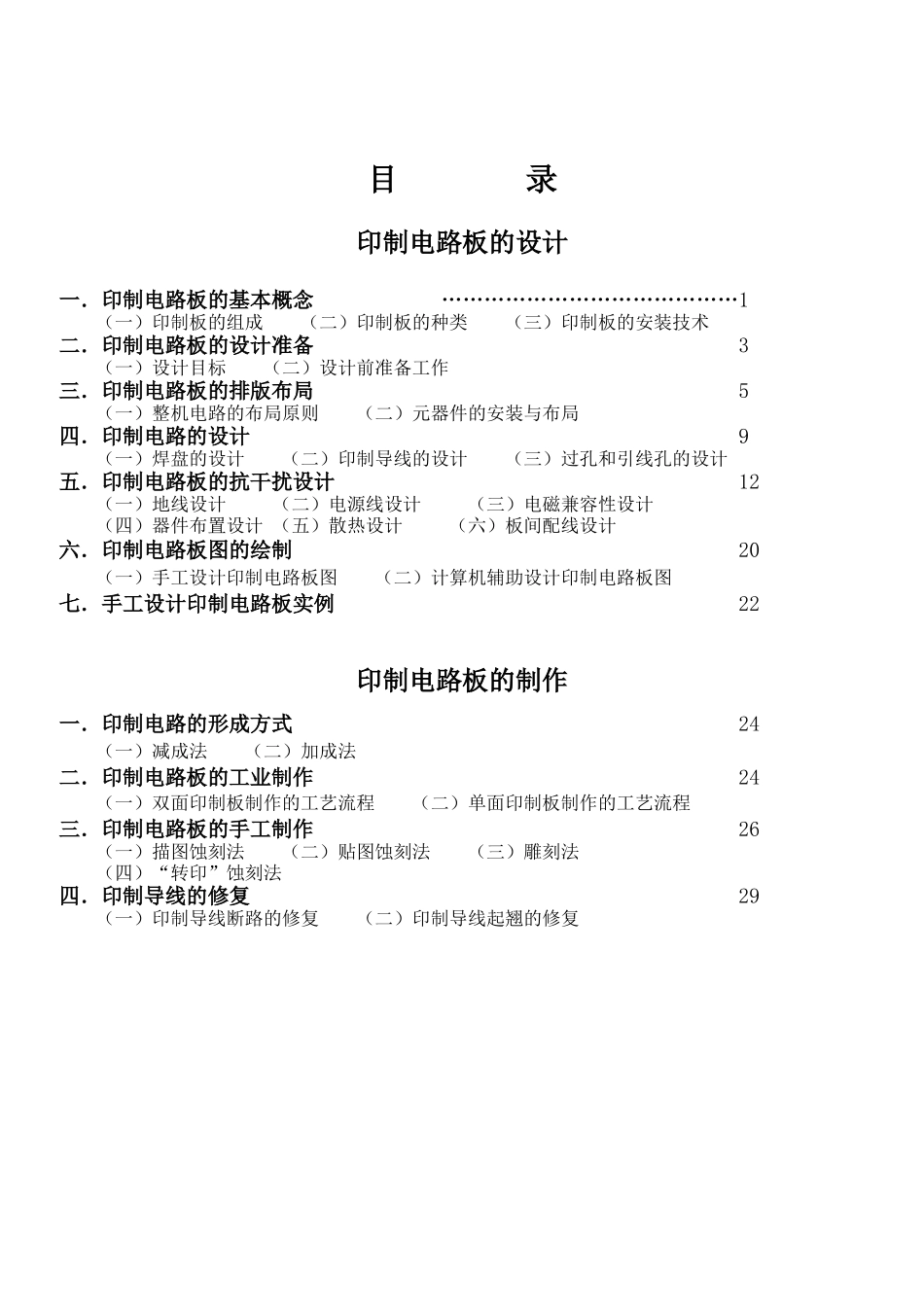

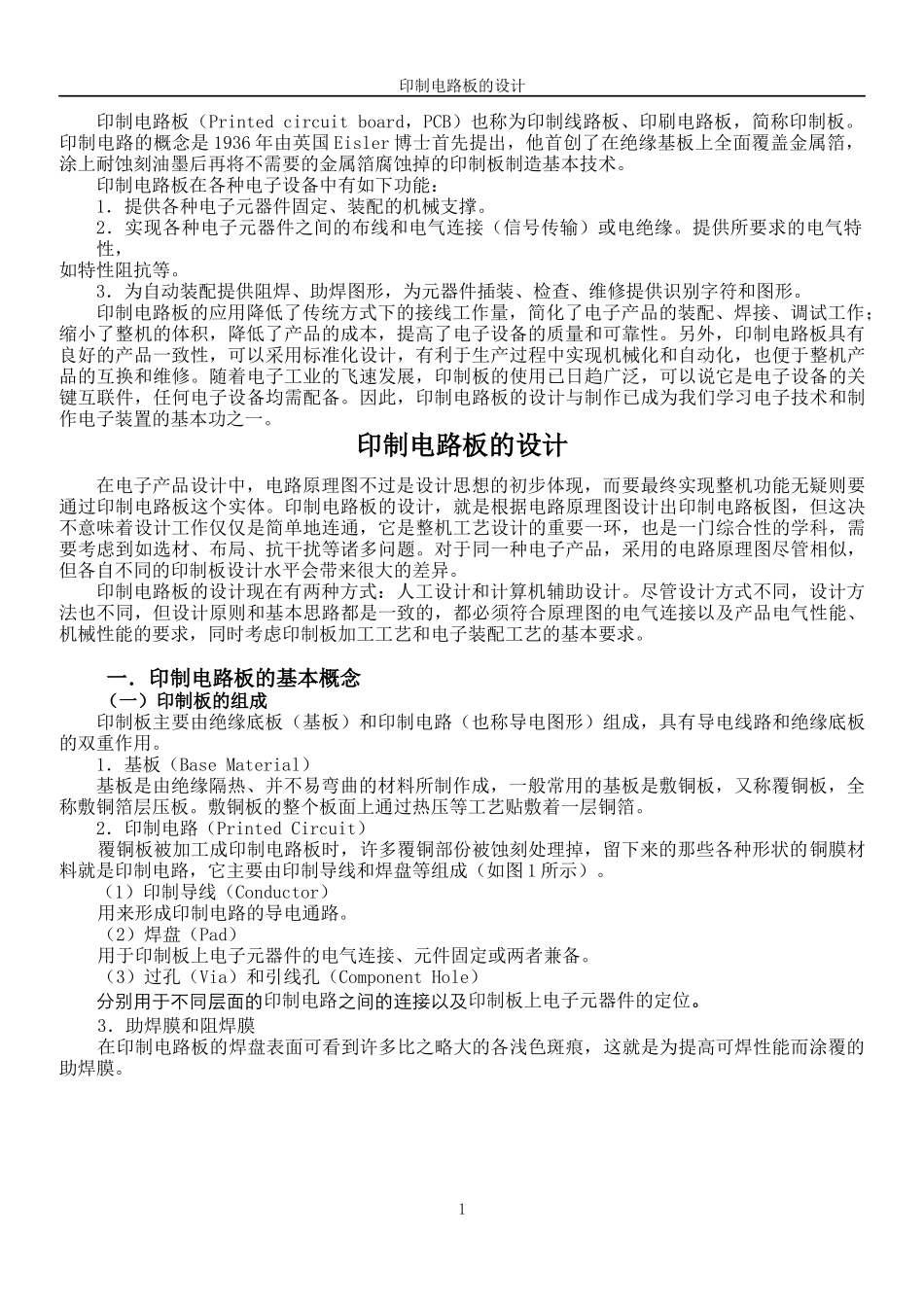

电工电子实习教学指导书电工电子实习教学指导书印制电路板的设计与制作印制电路板的设计与制作赵文兵柴旺兴编徐祖建主审湖北汽车工业学院电工电子实习基地目录印制电路板的设计一．印制电路板的基本概念……………………………………1（一）印制板的组成（二）印制板的种类（三）印制板的安装技术二．印制电路板的设计准备3（一）设计目标（二）设计前准备工作三．印制电路板的排版布局5（一）整机电路的布局原则（二）元器件的安装与布局四．印制电路的设计9（一）焊盘的设计（二）印制导线的设计（三）过孔和引线孔的设计五．印制电路板的抗干扰设计12（一）地线设计（二）电源线设计（三）电磁兼容性设计（四）器件布置设计（五）散热设计（六）板间配线设计六．印制电路板图的绘制20（一）手工设计印制电路板图（二）计算机辅助设计印制电路板图七．手工设计印制电路板实例22印制电路板的制作一．印制电路的形成方式24（一）减成法（二）加成法二．印制电路板的工业制作24（一）双面印制板制作的工艺流程（二）单面印制板制作的工艺流程三．印制电路板的手工制作26（一）描图蚀刻法（二）贴图蚀刻法（三）雕刻法（四）“转印”蚀刻法四．印制导线的修复29（一）印制导线断路的修复（二）印制导线起翘的修复印制电路板的设计印制电路板（Printedcircuitboard，PCB）也称为印制线路板、印刷电路板，简称印制板。印制电路的概念是1936年由英国Eisler博士首先提出，他首创了在绝缘基板上全面覆盖金属箔，涂上耐蚀刻油墨后再将不需要的金属箔腐蚀掉的印制板制造基本技术。印制电路板在各种电子设备中有如下功能：1．提供各种电子元器件固定、装配的机械支撑。2．实现各种电子元器件之间的布线和电气连接（信号传输）或电绝缘。提供所要求的电气特性，如特性阻抗等。3．为自动装配提供阻焊、助焊图形，为元器件插装、检查、维修提供识别字符和图形。印制电路板的应用降低了传统方式下的接线工作量，简化了电子产品的装配、焊接、调试工作；缩小了整机的体积，降低了产品的成本，提高了电子设备的质量和可靠性。另外，印制电路板具有良好的产品一致性，可以采用标准化设计，有利于生产过程中实现机械化和自动化，也便于整机产品的互换和维修。随着电子工业的飞速发展，印制板的使用已日趋广泛，可以说它是电子设备的关键互联件，任何电子设备均需配备。因此，印制电路板的设计与制作已成为我们学习电子技术和制作电子装置的基本功之一。印制电路板的设计在电子产品设计中，电路原理图不过是设计思想的初步体现，而要最终实现整机功能无疑则要通过印制电路板这个实体。印制电路板的设计，就是根据电路原理图设计出印制电路板图，但这决不意味着设计工作仅仅是简单地连通，它是整机工艺设计的重要一环，也是一门综合性的学科，需要考虑到如选材、布局、抗干扰等诸多问题。对于同一种电子产品，采用的电路原理图尽管相似，但各自不同的印制板设计水平会带来很大的差异。印制电路板的设计现在有两种方式：人工设计和计算机辅助设计。尽管设计方式不同，设计方法也不同，但设计原则和基本思路都是一致的，都必须符合原理图的电气连接以及产品电气性能、机械性能的要求，同时考虑印制板加工工艺和电子装配工艺的基本要求。一．印制电路板的基本概念（一）印制板的组成印制板主要由绝缘底板（基板）和印制电路（也称导电图形）组成，具有导电线路和绝缘底板的双重作用。1．基板（BaseMaterial）基板是由绝缘隔热、并不易弯曲的材料所制作成，一般常用的基板是敷铜板，又称覆铜板，全称敷铜箔层压板。敷铜板的整个板面上通过热压等工艺贴敷着一层铜箔。2．印制电路（PrintedCircuit）覆铜板被加工成印制电路板时，许多覆铜部份被蚀刻处理掉，留下来的那些各种形状的铜膜材料就是印制电路，它主要由印制导线和焊盘等组成（如图1所示）。（1）印制导线（Conductor）用来形成印制电路的导电通路。（2）焊盘（Pad）用于印制板上电子元器件的电气连接、元件固定或两者兼备。（3）过孔（Via）和引线孔（ComponentHole）分别用于不同层面的印制电路之间的连接以及印制板上电子元器件的定位。3．助焊膜...
