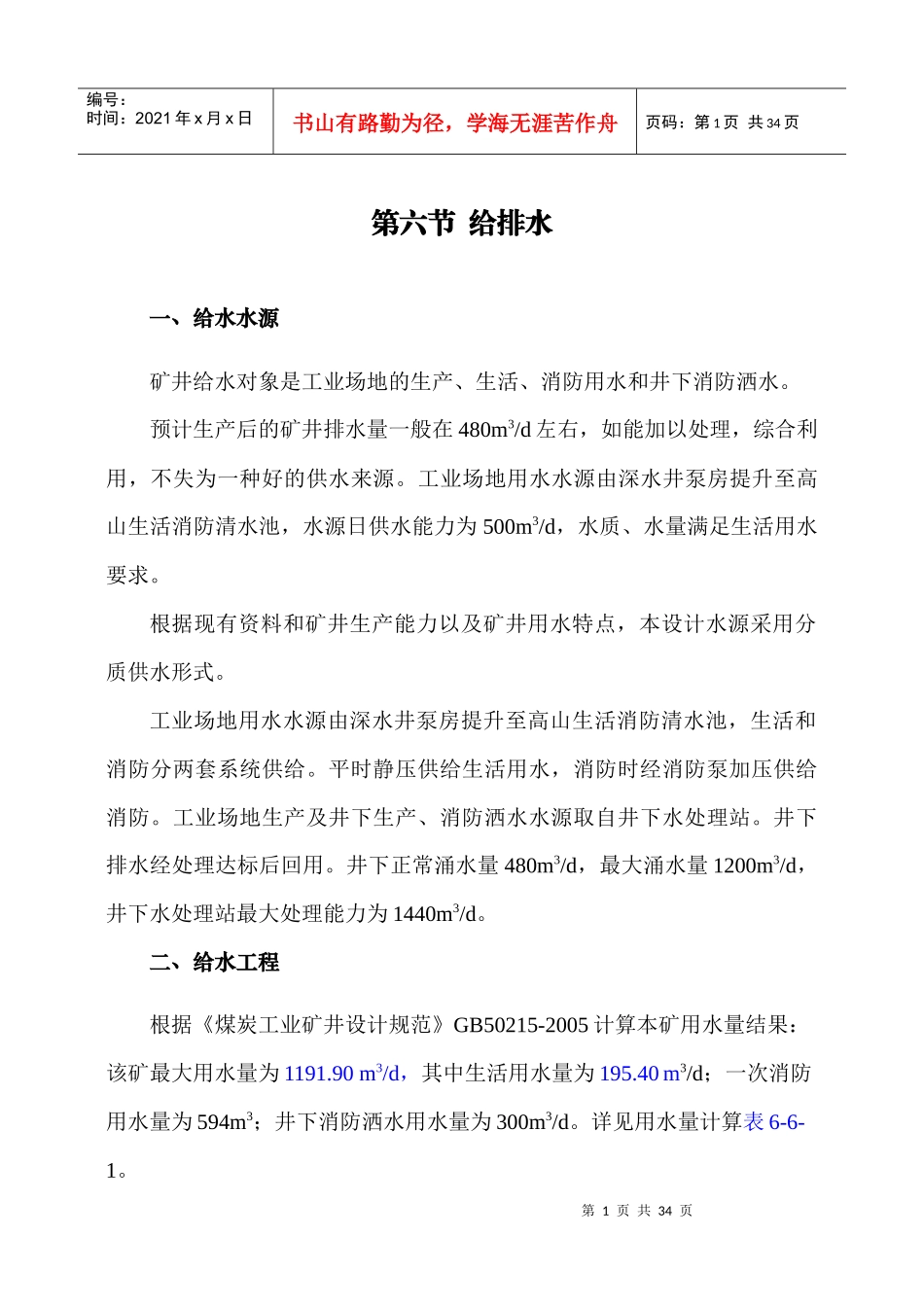

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页第六节给排水一、给水水源矿井给水对象是工业场地的生产、生活、消防用水和井下消防洒水。预计生产后的矿井排水量一般在480m3/d左右，如能加以处理，综合利用，不失为一种好的供水来源。工业场地用水水源由深水井泵房提升至高山生活消防清水池，水源日供水能力为500m3/d，水质、水量满足生活用水要求。根据现有资料和矿井生产能力以及矿井用水特点，本设计水源采用分质供水形式。工业场地用水水源由深水井泵房提升至高山生活消防清水池，生活和消防分两套系统供给。平时静压供给生活用水，消防时经消防泵加压供给消防。工业场地生产及井下生产、消防洒水水源取自井下水处理站。井下排水经处理达标后回用。井下正常涌水量480m3/d，最大涌水量1200m3/d，井下水处理站最大处理能力为1440m3/d。二、给水工程根据《煤炭工业矿井设计规范》GB50215-2005计算本矿用水量结果：该矿最大用水量为1191.90m3/d，其中生活用水量为195.40m3/d；一次消防用水量为594m3；井下消防洒水用水量为300m3/d。详见用水量计算表6-6-1。第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页矿井给水系统分为两个，即生产、生活及消防给水系统与井下消防洒水给水系统。1、生产、生活及消防给水系统：矿井地面生活消防供水，由水源深水井泵房提升至高山生活消防清水池（V=800m3），平时静压供生活用水，消防时经消防泵加压供给消防。场地消防采用临时高压制。最大消防用水量按筒仓计算，消防流量按55L/s设计，火灾延续时间6h，同一时间内火灾次数按一次考虑，则一次消防用水量为594m3。消防压力按标高40.2m室内消火栓计算，消防压力为65～85m。表6—6—1工业场地用水量表顺序用水项目用水人数用水标准用水量备注一昼最大一昼夜(m3)小时不平衡系数最大小时(m3/h)计算流量(L/s)夜班一工业场地地下水供水系统(一)生活用水1生活饮用水28945L/人·班13.013.004.881.358h2浴室用水8653.401.0017.804.943h3食堂用水21525L/人·餐10.752.001.080.3020h4锅炉房补水38.401.002.400.6716h5洗衣用水14480L/kg17.281.501.440.4012h6生产用水30.001.003.000.837其它用水按20%计32.571.001.360.38按∑1～6计小计1195.402.5020.358.87(二)地面消防用水55L/S594.00198.0055.003h合计(一)789.40250.3069.53二处理后井下水供水系统第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页1井下消防洒水300.001.0050.0013.896h2绿化用水50.003其它用水按15%计52.50按∑1～3计合计(二)402.50总计1191.90给水流程：水源→清水池→静压供给工业场地生活用水点；水源→清水池→供水设备→工业场地消防用水点。主要构筑物和设备选型如下：①清水池：一座，V=800m3，矩形钢筋砼，尺寸为：12.5×16.7×4.0m。②消防泵房：一座，尺寸为：6.6×5.5×6.27m(长×宽×高)，其中H：地下为3.6m，地上为2.67m。内设主要设备为：A、消防水泵二台，型号XBD7.2/65-200DL，Q=234m3/h，H=72m，配电机N=90kW，一用一备。B、消毒装置一套，型号KL-50，Q=50g/h，N=1.5kW。C、排水泵：一台，型号50WQ，Q=15m3/h，H=14m，N=2.2kW。工业场地消防管网采用环状布置；工业场地生活管网采用支状布置，管径DN＞75mm时采用给水铸铁管，石棉水泥接口；当管径DN＜75mm时采用焊接钢管，管道均采用直接埋地敷设，管道埋设深度为1.00m左右。2、井下消防洒水给水系统：处理后井下水供水系统水源取自井下排水。井下排水提升至地面处理站调节池，由提升泵送至净水器，经混凝、沉淀、过滤、消毒后，进入井下消防洒水清水池，由此供给井下消防洒水和地面绿化等使用，多余部分排放。井下消防洒水经管道自流进入井下。地面生产、绿化用水等由清水第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页泵直接加压供给。流程如下：井下排水→调节池→净水器→井下消防洒水清水池（V=300m3）→自流进入井下消防洒水管网，多余部分排放。井下水处理站最大处理能...
