硬度是用来表征橡胶特性的最为广泛测量的性能之一VIP免费

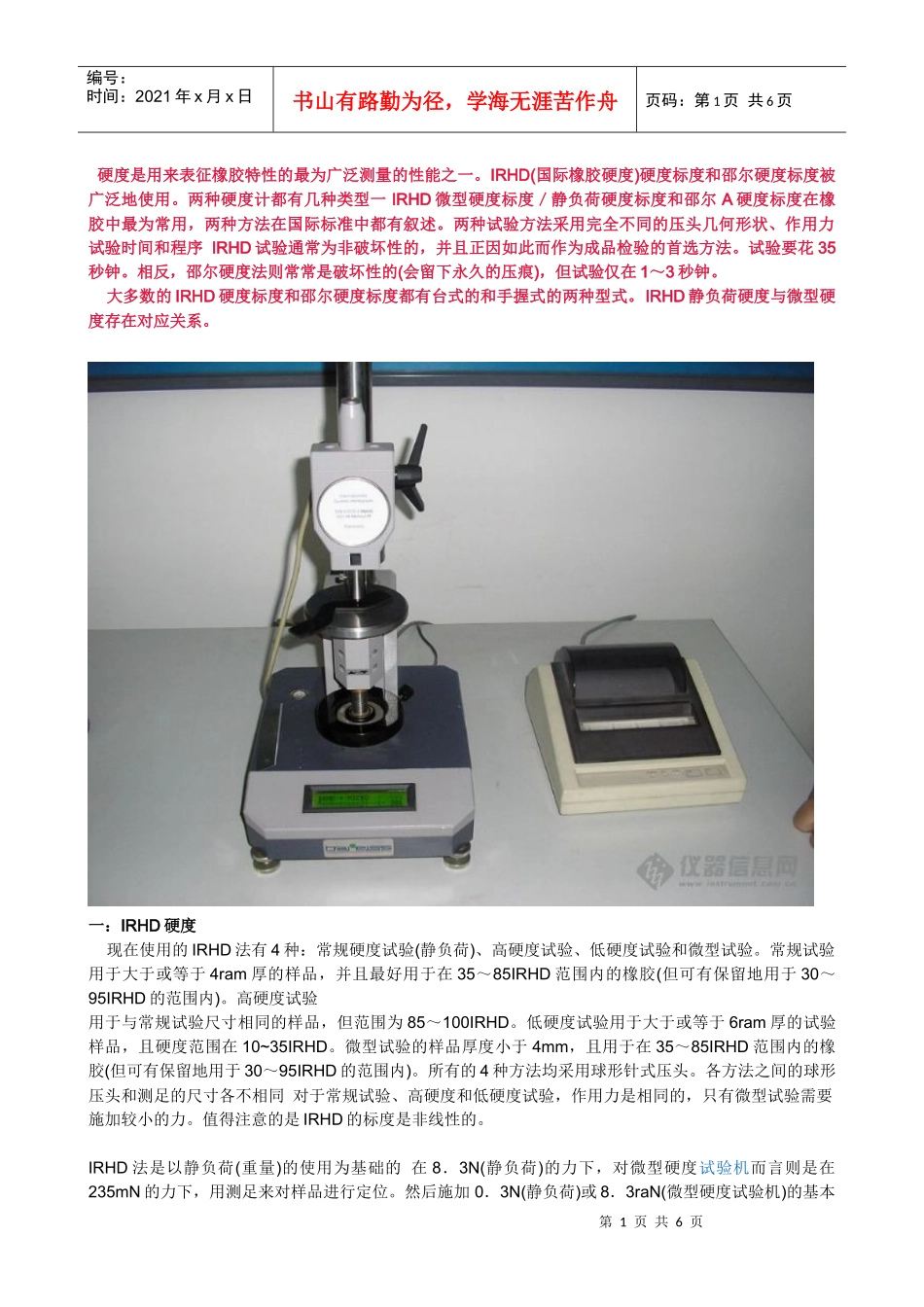

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页硬度是用来表征橡胶特性的最为广泛测量的性能之一。IRHD(国际橡胶硬度)硬度标度和邵尔硬度标度被广泛地使用。两种硬度计都有几种类型一IRHD微型硬度标度／静负荷硬度标度和邵尔A硬度标度在橡胶中最为常用，两种方法在国际标准中都有叙述。两种试验方法采用完全不同的压头几何形状、作用力试验时间和程序IRHD试验通常为非破坏性的，并且正因如此而作为成品检验的首选方法。试验要花35秒钟。相反，邵尔硬度法则常常是破坏性的(会留下永久的压痕)，但试验仅在1～3秒钟。大多数的IRHD硬度标度和邵尔硬度标度都有台式的和手握式的两种型式。IRHD静负荷硬度与微型硬度存在对应关系。一：IRHD硬度现在使用的IRHD法有4种：常规硬度试验(静负荷)、高硬度试验、低硬度试验和微型试验。常规试验用于大于或等于4ram厚的样品，并且最好用于在35～85IRHD范围内的橡胶(但可有保留地用于30～95IRHD的范围内)。高硬度试验用于与常规试验尺寸相同的样品，但范围为85～100IRHD。低硬度试验用于大于或等于6ram厚的试验样品，且硬度范围在10~35IRHD。微型试验的样品厚度小于4mm，且用于在35～85IRHD范围内的橡胶(但可有保留地用于30～95IRHD的范围内)。所有的4种方法均采用球形针式压头。各方法之间的球形压头和测足的尺寸各不相同对于常规试验、高硬度和低硬度试验，作用力是相同的，只有微型试验需要施加较小的力。值得注意的是IRHD的标度是非线性的。IRHD法是以静负荷(重量)的使用为基础的在8．3N(静负荷)的力下，对微型硬度试验机而言则是在235mN的力下，用测足来对样品进行定位。然后施加0．3N(静负荷)或8．3raN(微型硬度试验机)的基本第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页负荷，经过5秒钟。给出基准点的位置。随后再施加5．4N(静负荷)或145mN(微型)的补充负荷并持续30秒。测量从基准点开始所增加的位移并转换成IRHD值(在标准中规定为非线性标定)。(常规)静负荷的满刻度位移为I-8ram；微型的为0．3ram。二：SHORE硬度硬度试验机的邵尔硬度范围包括有8种标度类型：A、B、C、D、DO、O、OO和M这些用于测量范围较宽的材料。A型标度用于软的橡胶和弹性体，而c型用于中硬度级的橡胶和塑料；两种类型均采用平头锥形压头。A型是最常用于橡胶的标度。B型用于中等硬度橡胶的测量，而D型用于硬橡胶和塑料的测量．这两种均采用30。的压头。DO型用于非常密实的成卷织物、0型用于软橡胶和中密度的织物，而OO型则用于低密度的成卷织物和海绵。这三种是采用3／32英寸的球形端点压头。所有的类型都要求样品的厚度要大于6ram。M型用来测定硬度在20～90范围内的不规则的和薄的橡胶。并采用非常小的圆形针式压头。尽管在厚度降至压头能穿透样品时，承载台就会开始影响数据，较薄的样品还是可以使用各种硬度计闻的弹簧弹力是不同的。A型、B型和0型采用的是相同的弹簧弹力建议对这些硬度计施加相当于lkg的力，以便确保能够重复地克服弹簧弹力。(注意德国标准采用1．27kg的力及较小的压头尺寸公差)。c型、D型和DO型采用同样的弹簧．需要相当于5kg的力来克服该弹力。OO型采用了不同的弹簧，需要400g的力M型通常是提出一个适于克服所标定的弹簧弹力的力。所有的邵尔标度均为线性的。邵尔硬度采用标定好了的弹簧。例如：A型的弹力从O．5N到8．1N不等(高于满位移)而M型则从0．3N到0．8N不等。压力器的测足所施加的力足以克服弹簧的弹力。一旦压力器的测足接触到样品，在预定的停留时间之后，压痕的深度就被记录下来；ASTM标准的停留时闻为1秒和3秒。由于在1秒钟后读数通常还会有明显的变化。DIN标准的停留时间则采用了3秒钟。力随着压头的位移呈线性增长(对于A型标度而言，满刻度为1．25mm)。厚度的影响第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页IRHD静负荷试验所用的样品厚度对结果的影响比邵尔A硬度的样品厚度对结果的影响要大.弯曲表面的影响在测量弯曲试样时，tRHD静负荷硬度计、微型硬度计和邵尔A型硬度计产生了较为平坦的...
