贵广交流改接500kV输电线路工程施工组织设计(DOC84页)VIP免费

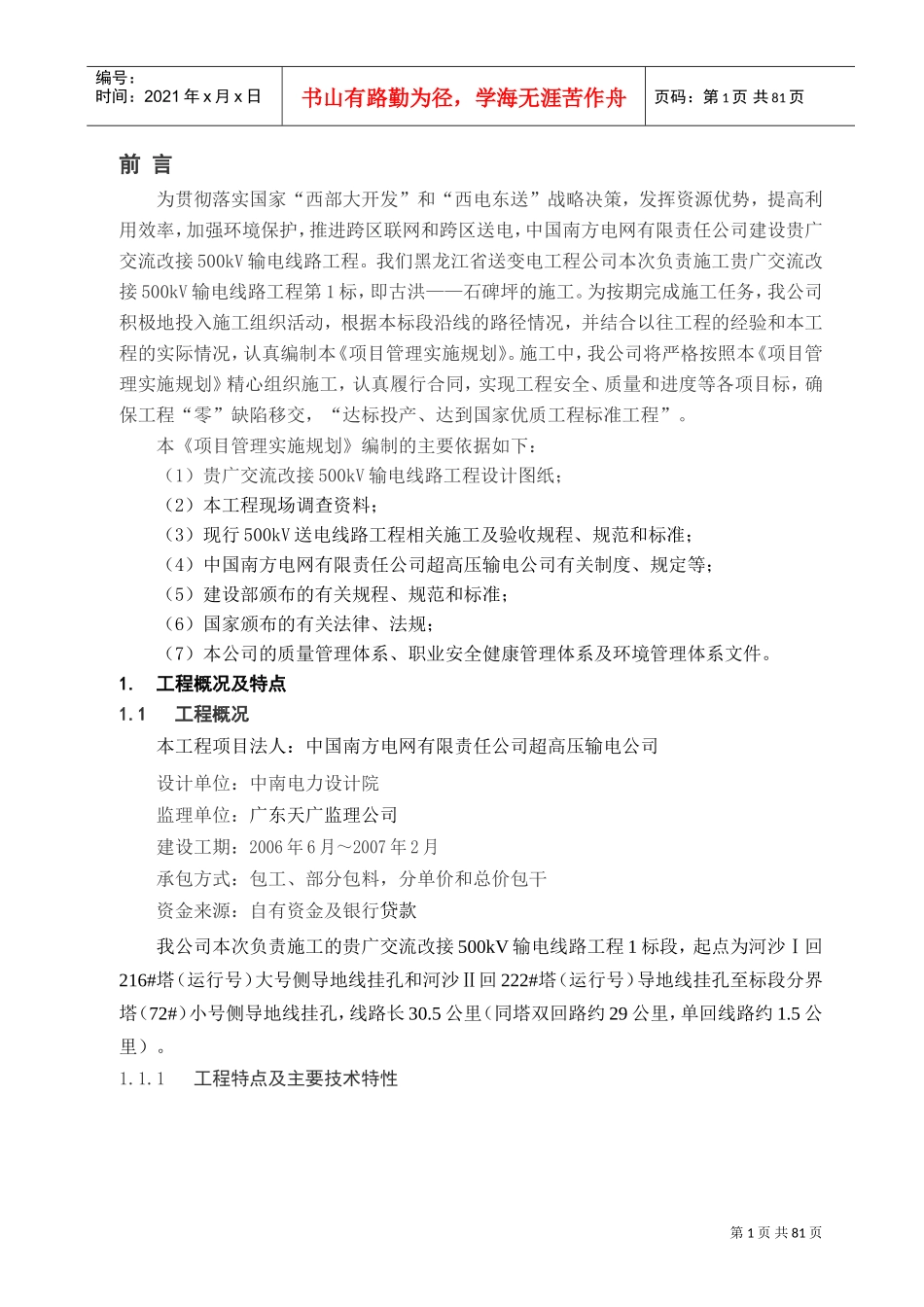

第1页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共81页前言为贯彻落实国家“西部大开发”和“西电东送”战略决策，发挥资源优势，提高利用效率，加强环境保护，推进跨区联网和跨区送电，中国南方电网有限责任公司建设贵广交流改接500kV输电线路工程。我们黑龙江省送变电工程公司本次负责施工贵广交流改接500kV输电线路工程第1标，即古洪——石碑坪的施工。为按期完成施工任务，我公司积极地投入施工组织活动，根据本标段沿线的路径情况，并结合以往工程的经验和本工程的实际情况，认真编制本《项目管理实施规划》。施工中，我公司将严格按照本《项目管理实施规划》精心组织施工，认真履行合同，实现工程安全、质量和进度等各项目标，确保工程“零”缺陷移交，“达标投产、达到国家优质工程标准工程”。本《项目管理实施规划》编制的主要依据如下：（1）贵广交流改接500kV输电线路工程设计图纸；（2）本工程现场调查资料；（3）现行500kV送电线路工程相关施工及验收规程、规范和标准；（4）中国南方电网有限责任公司超高压输电公司有关制度、规定等；（5）建设部颁布的有关规程、规范和标准；（6）国家颁布的有关法律、法规；（7）本公司的质量管理体系、职业安全健康管理体系及环境管理体系文件。1.工程概况及特点1.1工程概况本工程项目法人：中国南方电网有限责任公司超高压输电公司设计单位：中南电力设计院监理单位：广东天广监理公司建设工期：2006年6月～2007年2月承包方式：包工、部分包料，分单价和总价包干资金来源：自有资金及银行贷款我公司本次负责施工的贵广交流改接500kV输电线路工程1标段，起点为河沙Ⅰ回216#塔（运行号）大号侧导地线挂孔和河沙Ⅱ回222#塔（运行号）导地线挂孔至标段分界塔（72#）小号侧导地线挂孔，线路长30.5公里（同塔双回路约29公里，单回线路约1.5公里）。1.1.1工程特点及主要技术特性第2页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共81页序号项目内容1路径◆本标段位于广西省柳州市和柳城县境内，线路途经海拔相对较低（400m左右）的中山山地，相对高差约200m，地势相对较缓，起伏不大，主要以丘陵及一般山地为主。2设计气象条件◆本段最高气温按40℃，最低气温按0℃，覆冰按无覆冰进行设计。◆本段风速按30m/s进行设计。3导线和地线◆导线采用4×LGJ-400/35型钢芯铝绞线。◆地线：一根为GJ-80，一根为OPGW复合光缆。4塔型◆直线塔：SG1、SG2、SG3、SG4、ZBV1计5种◆其他塔：SJ1A、SJ2A、SJ2、SZJ10、JG1、JG2、SDJ、HJ计8种5基础◆全掏挖式基础、嵌固式岩石基础、板式基础、阶梯基础、插入式基础计5种。6地质◆灰岩、泥岩风化残积含粘性土，岩溶发育。无不良地质现象。7地形◆山地4公里，丘陵7.5公里，平地15公里，河网、泥沼4公里。1.1.2工程承包范围和内容我方承包的工作内容，包括但不限于该标段范围内的以下工作：（1）工程全部本体施工；（2）受业主委托，直接与设计院联系，完成线路交接桩工作；（3）受业主委托，参加甲方供应的材料在采购过程中的管理和驻厂质量监督；负责甲方供应的材料在交货点的卸货、清点、外观验收，以及交货点至工地材料站的装卸、运输及现场保管；（4）甲供材料以外的其他材料的采购、运输、保管；（5）永久性征地、民房及35KV以下线路等障碍物拆迁赔偿（不含沙场、石场、砖厂、瓦厂及工业厂房的搬迁）、青苗赔偿、树木砍伐（含植被恢复费等）、水土保持费、环境保护费、通讯干扰处理拆迁（一、二级通讯线除外）、施工临时占地等，以及为了正常施工所需办理的一切手续；（6）塔号牌、相序标志及警示牌；（7）余土外弃工作；（8）挖填面及弃土表面的绿化；（9）竣工验收、工程移交；（10）施工验收后至投产期间的线路维护保管；（11）配合系统调试，保证线路畅通；第3页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共81页（12）竣工后质量保证期内的免费保修；（13）配合环保、水保验收工作。1.1.3主要工程量项目单位工程量导线LGJ-400/35km30.5地线GJ-80和OPGW各1根km30.5基础混凝土量m35744.11基础钢材t270.4...
