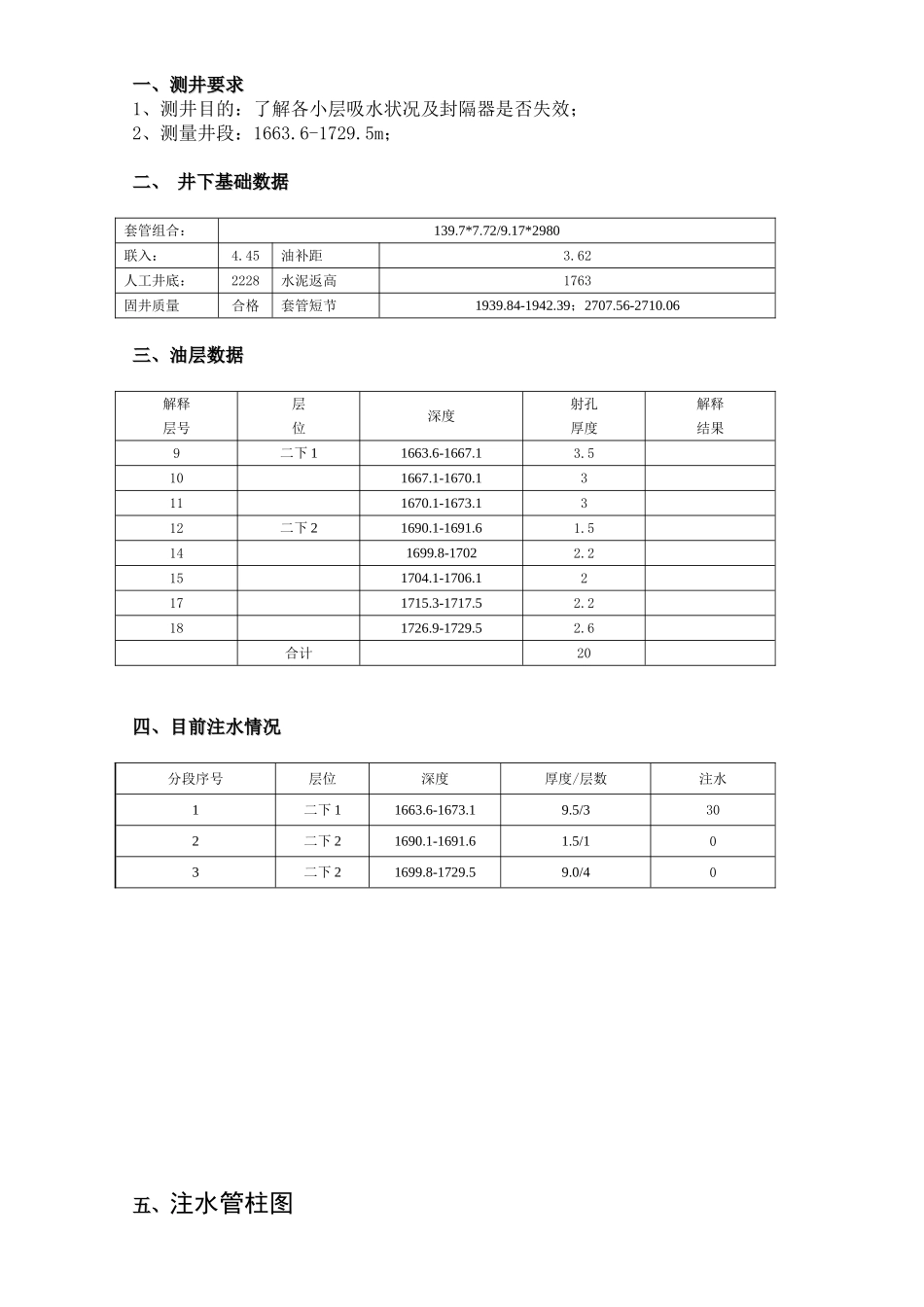

明241井相关流量吸水剖面测试施工设计设计人：审核人：审批人：设计单位：采油院生产测井中心设计日期：二〇一二年五月二十四日一、一、测井要求测井要求1、测井目的：了解各小层吸水状况及封隔器是否失效；2、测量井段：1663.6-1729.5m；二、二、井下井下基础数据基础数据套管组合：139.7*7.72/9.17*2980联入：4.45油补距3.62人工井底：2228水泥返高1763固井质量合格套管短节1939.84-1942.39；2707.56-2710.06三、油层三、油层数据数据解释层号层位深度射孔厚度解释结果9二下11663.6-1667.13.5101667.1-1670.13111670.1-1673.1312二下21690.1-1691.61.5141699.8-17022.2151704.1-1706.12171715.3-1717.52.2181726.9-1729.52.6合计20四、目前注水四、目前注水情况情况分段序号层位深度厚度/层数注水1二下11663.6-1673.19.5/3302二下21690.1-1691.61.5/103二下21699.8-1729.59.0/40五、五、注水管柱图六六、施工步骤、施工步骤1、测前准备1）确认仪器工作正常；2）测井前，详细了解该井最新井况，若井况与本设计不适应，应及时通过主管领导修正设计；3)收集原始资料数据，了解井场及道路情况；4）提前关井2-3h为测井温做准备。2、静温测量2．1下井过程全井段记录关井温度曲线。2．2在目的层（1663.6米）顶部100米下测井温曲线，到遇阻或射孔段底部以下50m。上测伽马校深曲线。根据曲线初步校正深度。3、流量测量3.1打开注水，待压力平衡后开始按照操作方案进行相关流量测试。3.2在1637米处喷射液体同位素12秒，连续追踪到同位素没有。3.3估计测试情况，确认没有层位缺失后。否则补测一条。3.4用连续流量计测量流量时，应选用四种不同的测速进行上提下放测井。4、吸水剖面测量相关流量测井完毕后上提仪器至注入层段以上至少50米，在1620米处释放固体同位素。4.1快速上下监测，确认同位素完全打开。注水层段配水器：1687.09mY341-114封隔器：1695.29m球座筛堵：1743.26m砂面：1813.221609.1m层位：S2下21.5/11691.6m1699.8m层位：S2下29.0/41729.5mY341-114封隔器：1676.39m配水器：1706.54m配水器：1667.69m1663.6m层位：S2下129.5/31673.1m4.2等待同位素分配相对稳定后，测量至少两条同位素分布曲线。4.3对准到与裸眼井测井曲线深度一致。4.4根据同位素测量曲线选取异常点进行能谱测量。5、结束测井测量资料经现场验收合格方可结束测井。测井结束后将剩余液体示踪剂推入井内，反复冲洗。然后控制速度上提仪器（仪器快到井口时，注意控制速度，防止仪器冲顶），拆卸仪器，清理井场。八、需甲方协调的事宜八、需甲方协调的事宜1、提供足够的作业场地并无障碍物。2、提供明确的作业指令，确保作业工作顺利进行。3、井场在夜间要有足够的照明。4、提供详细的管柱结构图以及本井的历史作业记录。5、负责协调可能出现的工农关系。九九、安全环保、措施及要求、安全环保、措施及要求总则：严格按照〖HSE管理体系手册〗有关条款执行。1、安全环保措施(1)人身安全1）作业期间必须戴安全帽、穿工服工鞋；2）防落物，防掉，防滑；3）注意他人安全；4）遵守井场安全制度。(2)设备安全1）正确指挥吊、卸测井设备，防碰、撞、砸、摔；2）巡回检查所有设备，使其处于安全可靠状态；3）所有电器设备插头防水、防潮、防短路、人离电断；4）在吊装设备时，操作人员必须在场。(3)井的安全1）仪器入井慢；过变径处慢；到井底慢。2）“三防”：防断、防卡、防掉。3）测井时遇到异常情况（阻、卡），立即向主管领导汇报。4）在井口操作时，防止井下落物。5）作业时井口必须有标志。6）我方所用工具必须防爆。7）作业时，井口必须有人值班，井场必须有人巡逻。本次测井服务人员中，孟庆业兼安全员。2、事故预防措施1）所有的动力设备，地面设备及井下仪器在基地必须认真仔细地检查，使其处于待命状态。2）考虑到安全，在探底作业时用通井器通井。3）对井口设备都要仔细检查、保养，只有在确定安全可靠的情况下才能投入使用。4）仪器下井时要时刻注意张力变化。5）作业期间，在出现阻、卡的情况时，及时向主管领导汇报。3、事故处理方案1）仪器在井中运动时，容易发生阻、卡事故，当出现这种情况时，严格按甲...
