鹿泉区李村镇东小壁平房户天然气工程施工组织设计VIP专享VIP免费

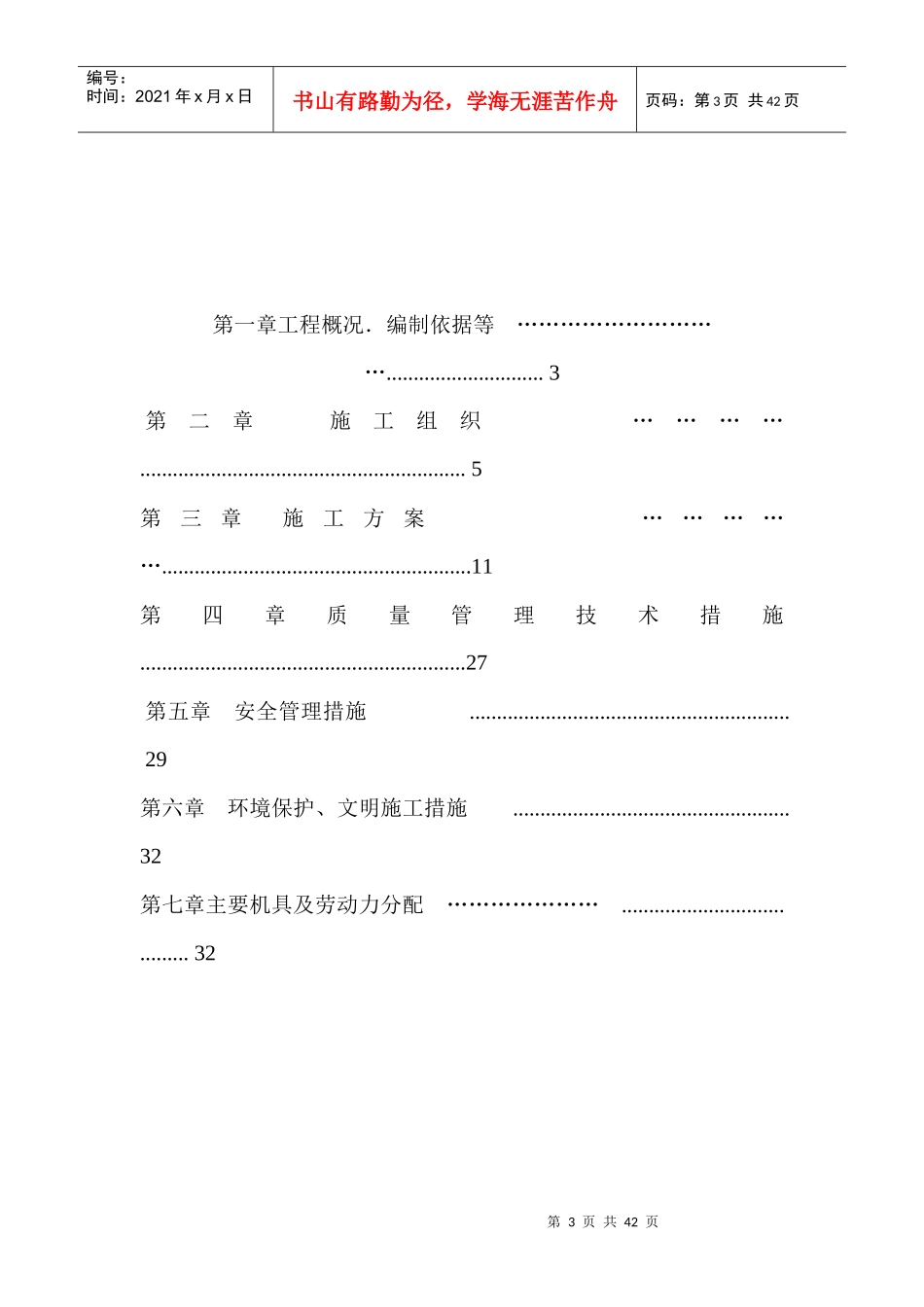

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页鹿泉区李村镇东小壁平房户天然气工程施工组织第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页设计编制：赵维审核批准二0一七年四月目录第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页第一章工程概况．编制依据等………………………….............................3第二章施工组织…………............................................................5第三章施工方案…………….........................................................11第四章质量管理技术措施............................................................27第五章安全管理措施...........................................................29第六章环境保护、文明施工措施...................................................32第七章主要机具及劳动力分配………………….......................................32第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页第一章工程概况．编制依据．（一）工程概况与主要工程量：本工程为鹿泉区李村镇东小壁平房户天然气工程。供气对象为东小壁的居民用户。设计为354户，气源东小壁村西南方向待设计中压天然气管道。由于中压PE管道的两侧都有民房，中间是农村公路无法采取大开挖的形式施工。根据实际情况采用定向钻拉管施工方案施工燃气用聚乙烯管道SDR11DN160290米燃气用聚乙烯管道SDR11DN110208米燃气用聚乙烯管道SDR11DN90426米燃气用聚乙烯管道SDR11DN63235米3PE加强级低压流体输送用流体焊接钢管D76.1*4.0183米3PE加强级低压流体输送用流体焊接钢管D60.3*3.8262米第5页共42页第4页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共42页3PE加强级低压流体输送用流体焊接钢管D48.3*3.567米低压流体输送用流体焊接钢管D76.1*4.0724米低压流体输送用流体焊接钢管D60.3*3.83042米低压流体输送用流体焊接钢管D48.3*3.52622米中压阀门井1座调压箱13台（二）编制依据：1施工图纸2,城镇燃气输配工程施工及验收规范（CJJ33—2005)3城镇燃气室内工程施工及验收规范（CJJ94-2009)4,燃气用埋地聚乙烯（PE）管道系统第一部分：管材（GB15558.1-2015)5.燃气用埋地聚乙烯（PE）管道系统第二部分：管件（GB15558.2-2005)6.燃气用埋地聚乙烯（PE）管道系统第三部分：阀门（GB15558.3-2008）7.聚乙烯燃气管道工程技术规程(CJJ63-2008)8.现场设备。工业管道焊接工程质量验收规范（GB50683-2011)9.涂覆涂料前钢板表面处理表面清洁度的目视评定第一部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级（GB/T8923.1-2011）第6页共42页第5页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共42页10.承压设备无损检测(NB/T47013-2015）11.埋地钢制管道聚乙烯防腐层(GB/T23257-2009)12.流体输送用无缝钢管（GB/8163-2008)）13.低压流体输送用焊接钢管（GB/T3091-2015）第二章施工组织(一).施工准备在工程开工前，作好以下几项准备工作，确保按期、保质、保量完成施工任务。1、由技术负责人组织与项目相关的技术施工人员熟悉施工图纸，做好图纸会审、设计交底准备工作。2、编制施工预算及施工材料计划。3、组织与项目有关的技术人员、施工人员勘察熟悉施工现场，第7页共42页第6页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共42页做好现场交底和交桩工作。4、积极配合建设单位做好各项工作和搭设临时设施。5、认真组织工程所需的材料、机械设备进场及报验工作。6、编制施工组织设计及详细施工方案。7、对施工人员进行安全教育并办好相关证件。8、建立生产生活保障系统，创造一个良好的工作环境和生活环境（二）施工现场管理1施工现场质量管理1.1、参加施工的全体人员必须掌握本工种操作规程，熟悉规范规定。1.2、对参予现场施...
