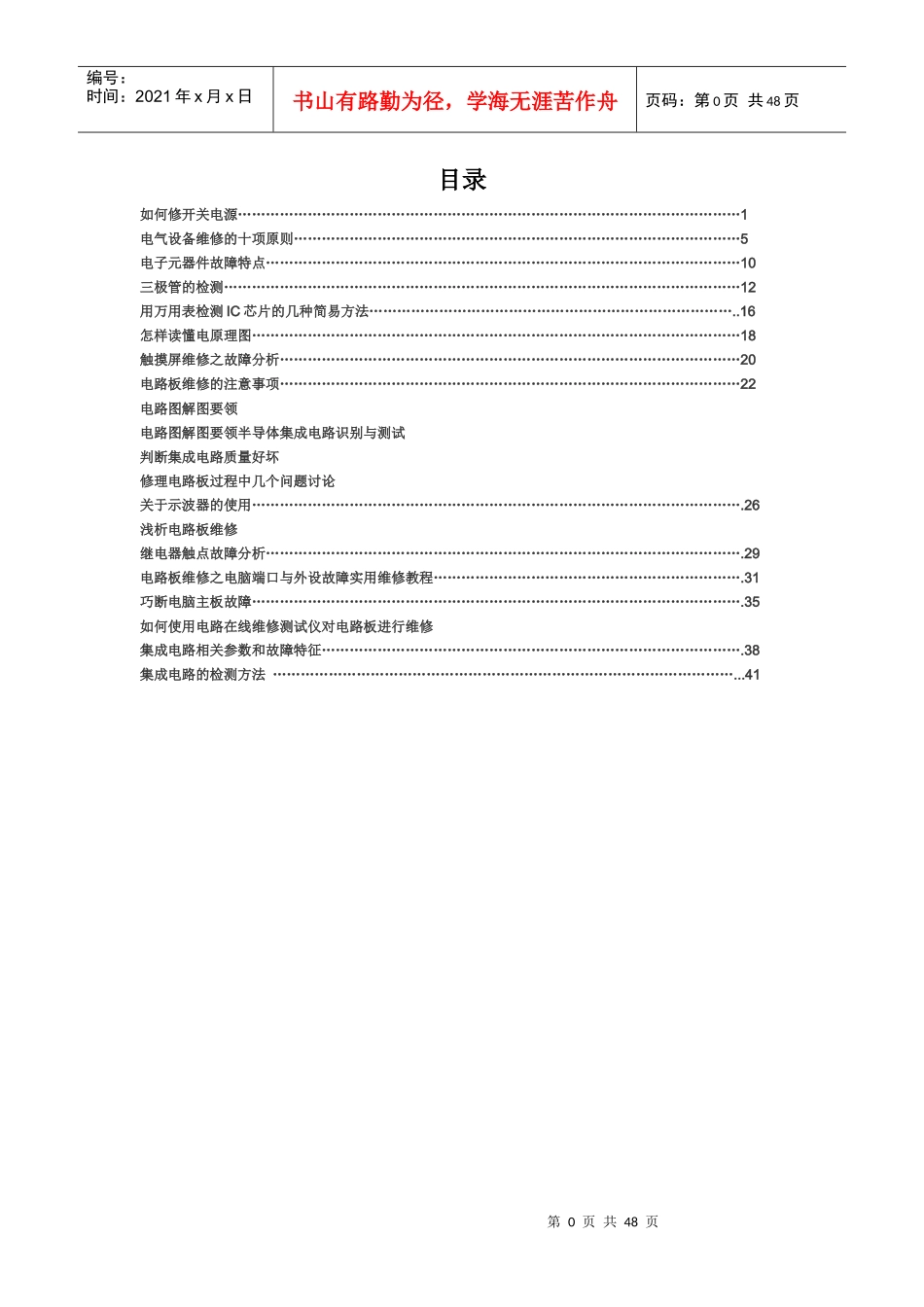

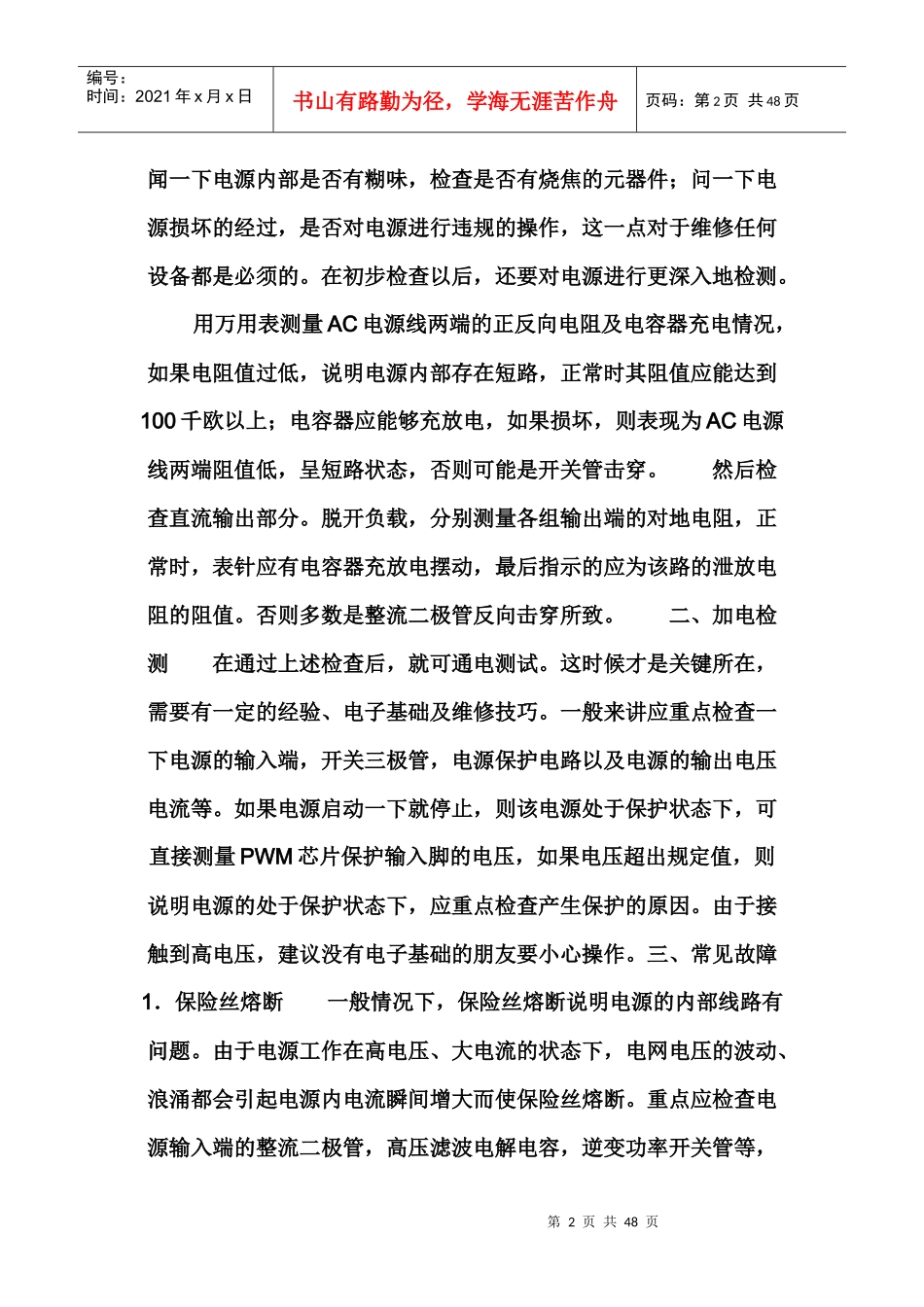

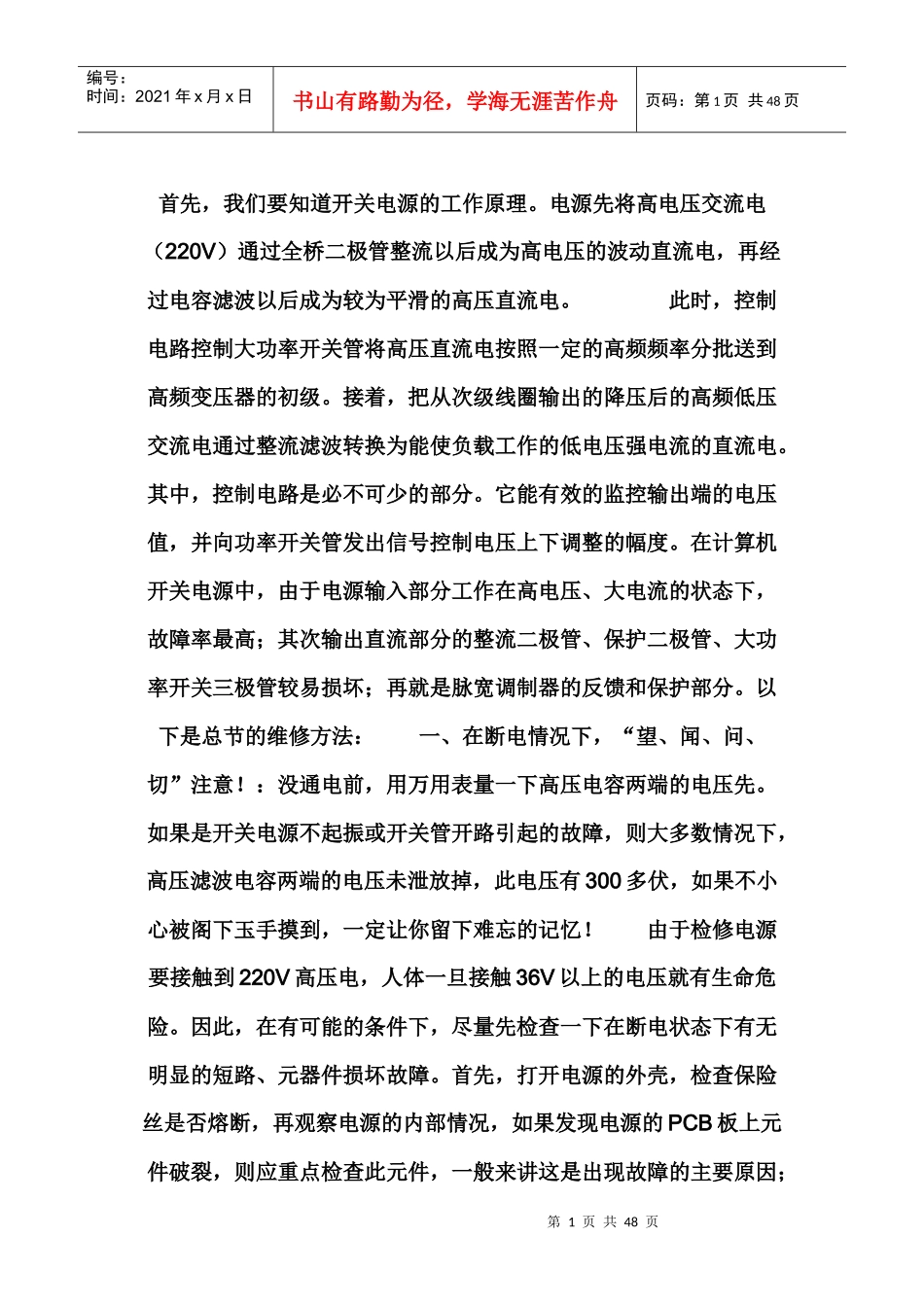

第0页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共48页目录如何修开关电源………………………………………………………………………………………………1电气设备维修的十项原则……………………………………………………………………………………5电子元器件故障特点…………………………………………………………………………………………10三极管的检测…………………………………………………………………………………………………12用万用表检测IC芯片的几种简易方法……………………………………………………………………..16怎样读懂电原理图……………………………………………………………………………………………18触摸屏维修之故障分析………………………………………………………………………………………20电路板维修的注意事项………………………………………………………………………………………22电路图解图要领电路图解图要领半导体集成电路识别与测试判断集成电路质量好坏修理电路板过程中几个问题讨论关于示波器的使用…………………………………………………………………………………………….26浅析电路板维修继电器触点故障分析………………………………………………………………………………………….29电路板维修之电脑端口与外设故障实用维修教程………………………………………………………….31巧断电脑主板故障…………………………………………………………………………………………….35如何使用电路在线维修测试仪对电路板进行维修集成电路相关参数和故障特征……………………………………………………………………………….38集成电路的检测方法………………………………………………………………………………………...41第1页共48页第0页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页首先，我们要知道开关电源的工作原理。电源先将高电压交流电（220V）通过全桥二极管整流以后成为高电压的波动直流电，再经过电容滤波以后成为较为平滑的高压直流电。此时，控制电路控制大功率开关管将高压直流电按照一定的高频频率分批送到高频变压器的初级。接着，把从次级线圈输出的降压后的高频低压交流电通过整流滤波转换为能使负载工作的低电压强电流的直流电。其中，控制电路是必不可少的部分。它能有效的监控输出端的电压值，并向功率开关管发出信号控制电压上下调整的幅度。在计算机开关电源中，由于电源输入部分工作在高电压、大电流的状态下，故障率最高；其次输出直流部分的整流二极管、保护二极管、大功率开关三极管较易损坏；再就是脉宽调制器的反馈和保护部分。以下是总节的维修方法：一、在断电情况下，“望、闻、问、切”注意！：没通电前，用万用表量一下高压电容两端的电压先。如果是开关电源不起振或开关管开路引起的故障，则大多数情况下，高压滤波电容两端的电压未泄放掉，此电压有300多伏，如果不小心被阁下玉手摸到，一定让你留下难忘的记忆！由于检修电源要接触到220V高压电，人体一旦接触36V以上的电压就有生命危险。因此，在有可能的条件下，尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障。首先，打开电源的外壳，检查保险丝是否熔断，再观察电源的内部情况，如果发现电源的PCB板上元件破裂，则应重点检查此元件，一般来讲这是出现故障的主要原因；第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页闻一下电源内部是否有糊味，检查是否有烧焦的元器件；问一下电源损坏的经过，是否对电源进行违规的操作，这一点对于维修任何设备都是必须的。在初步检查以后，还要对电源进行更深入地检测。用万用表测量AC电源线两端的正反向电阻及电容器充电情况，如果电阻值过低，说明电源内部存在短路，正常时其阻值应能达到100千欧以上；电容器应能够充放电，如果损坏，则表现为AC电源线两端阻值低，呈短路状态，否则可能是开关管击穿。然后检查直流输出部分。脱开负载，分别测量各组输出端的对地电阻，正常时，表针...
