结构工程主要施工方案VIP免费

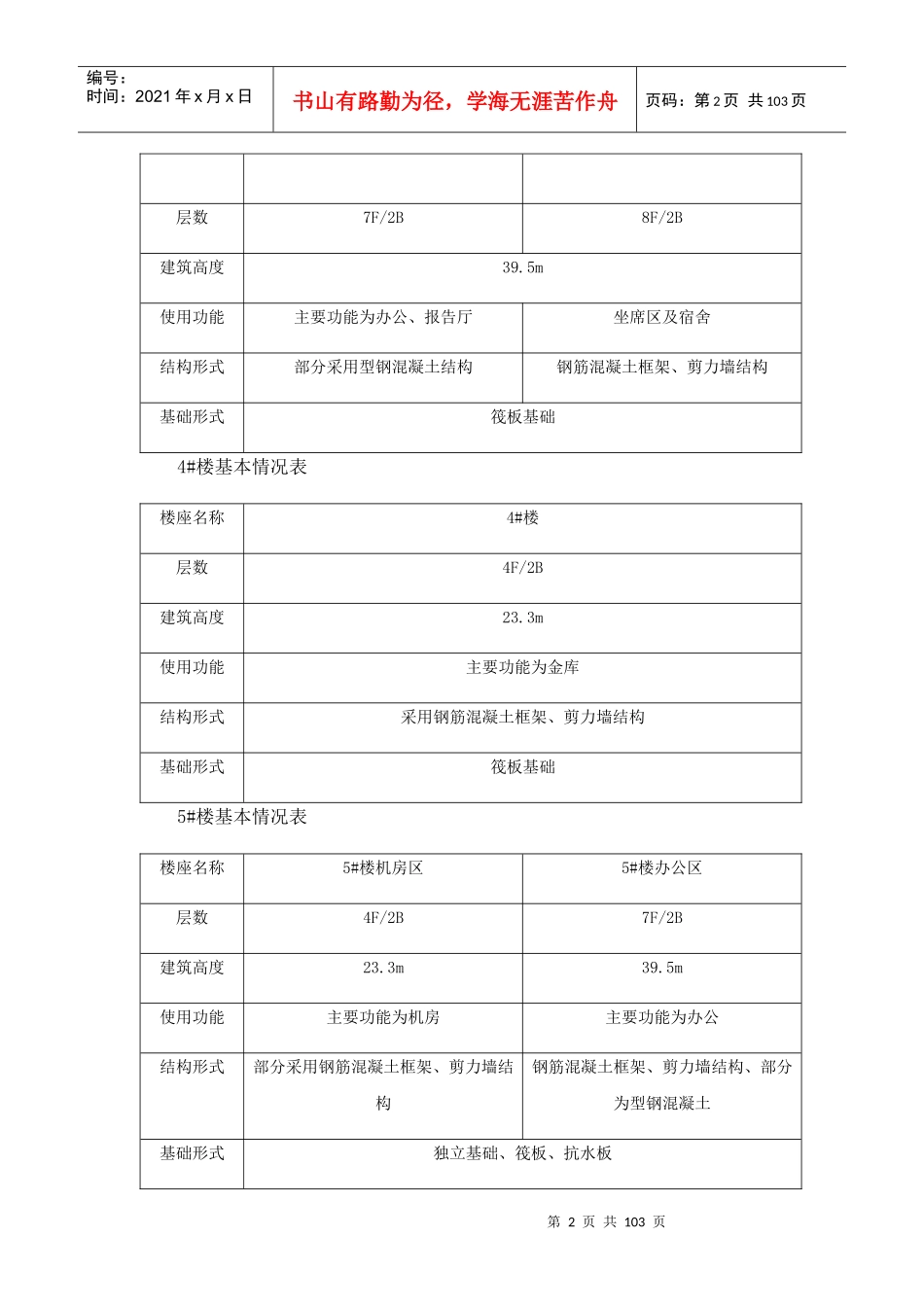

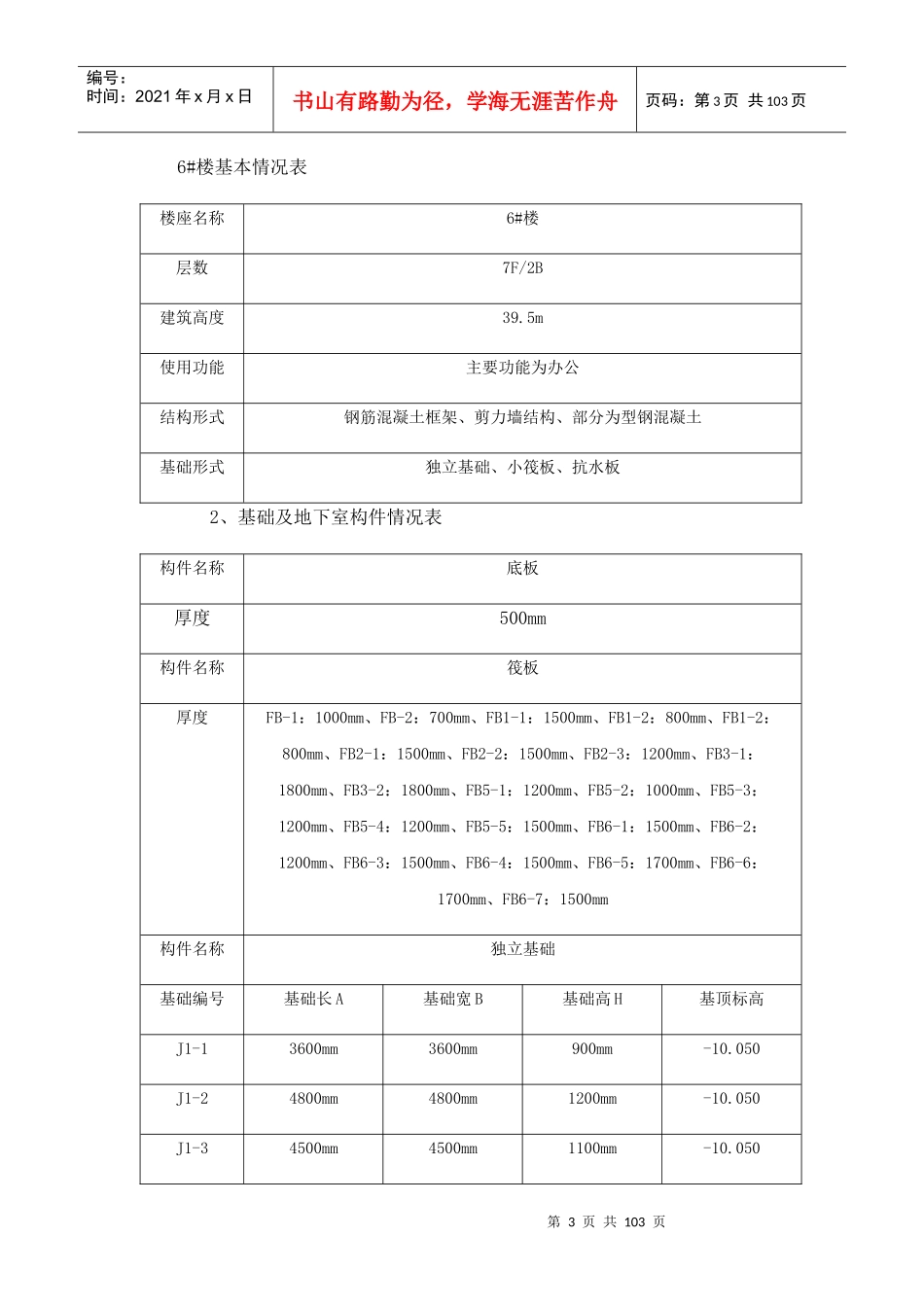

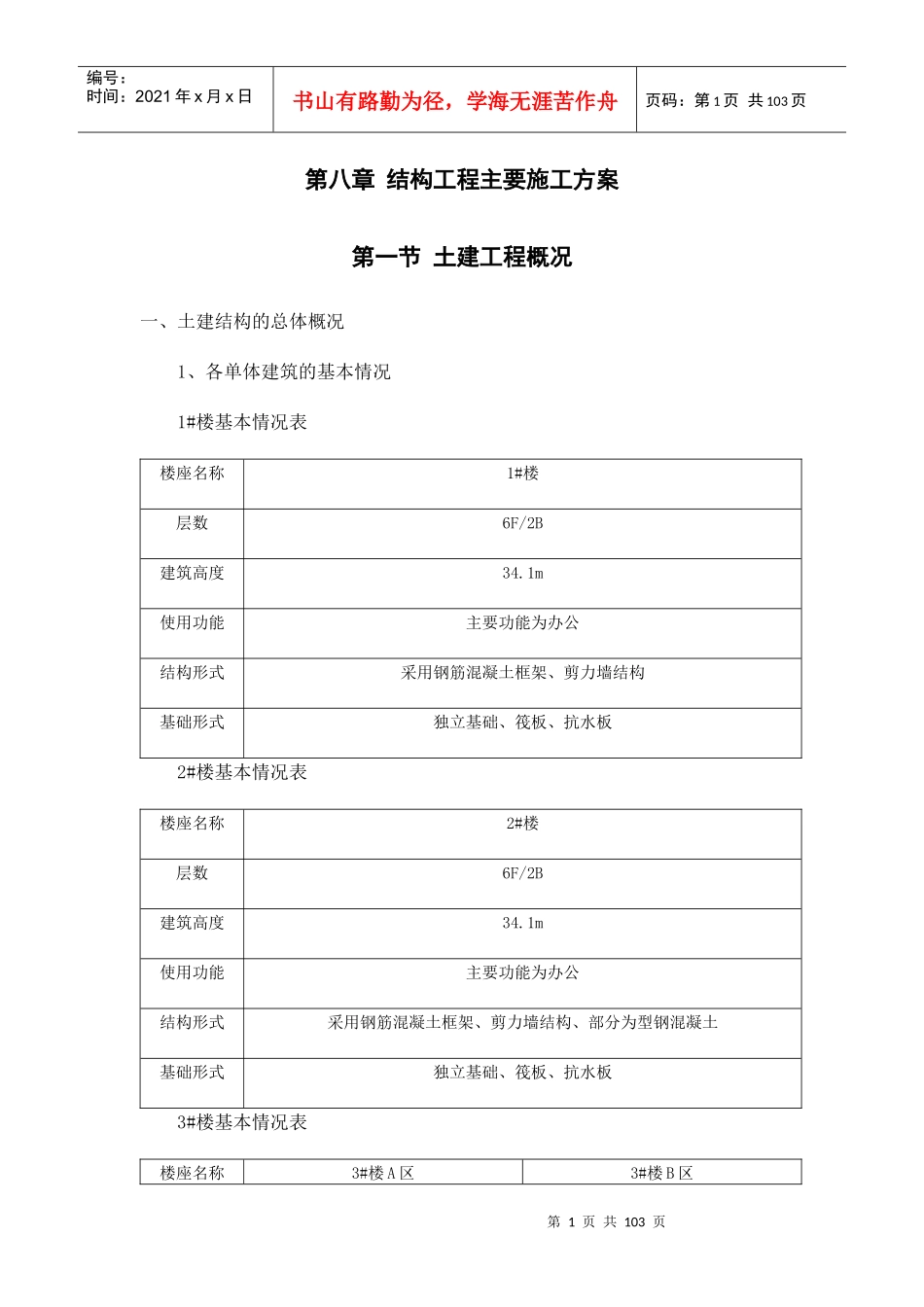

第1页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共103页第八章结构工程主要施工方案第一节土建工程概况一、土建结构的总体概况1、各单体建筑的基本情况1#楼基本情况表楼座名称1#楼层数6F/2B建筑高度34.1m使用功能主要功能为办公结构形式采用钢筋混凝土框架、剪力墙结构基础形式独立基础、筏板、抗水板2#楼基本情况表楼座名称2#楼层数6F/2B建筑高度34.1m使用功能主要功能为办公结构形式采用钢筋混凝土框架、剪力墙结构、部分为型钢混凝土基础形式独立基础、筏板、抗水板3#楼基本情况表楼座名称3#楼A区3#楼B区第2页共103页第1页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共103页层数7F/2B8F/2B建筑高度39.5m使用功能主要功能为办公、报告厅坐席区及宿舍结构形式部分采用型钢混凝土结构钢筋混凝土框架、剪力墙结构基础形式筏板基础4#楼基本情况表楼座名称4#楼层数4F/2B建筑高度23.3m使用功能主要功能为金库结构形式采用钢筋混凝土框架、剪力墙结构基础形式筏板基础5#楼基本情况表楼座名称5#楼机房区5#楼办公区层数4F/2B7F/2B建筑高度23.3m39.5m使用功能主要功能为机房主要功能为办公结构形式部分采用钢筋混凝土框架、剪力墙结构钢筋混凝土框架、剪力墙结构、部分为型钢混凝土基础形式独立基础、筏板、抗水板第3页共103页第2页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共103页6#楼基本情况表楼座名称6#楼层数7F/2B建筑高度39.5m使用功能主要功能为办公结构形式钢筋混凝土框架、剪力墙结构、部分为型钢混凝土基础形式独立基础、小筏板、抗水板2、基础及地下室构件情况表构件名称底板厚度500mm构件名称筏板厚度FB-1：1000mm、FB-2：700mm、FB1-1：1500mm、FB1-2：800mm、FB1-2：800mm、FB2-1：1500mm、FB2-2：1500mm、FB2-3：1200mm、FB3-1：1800mm、FB3-2：1800mm、FB5-1：1200mm、FB5-2：1000mm、FB5-3：1200mm、FB5-4：1200mm、FB5-5：1500mm、FB6-1：1500mm、FB6-2：1200mm、FB6-3：1500mm、FB6-4：1500mm、FB6-5：1700mm、FB6-6：1700mm、FB6-7：1500mm构件名称独立基础基础编号基础长A基础宽B基础高H基顶标高J1-13600mm3600mm900mm-10.050J1-24800mm4800mm1200mm-10.050J1-34500mm4500mm1100mm-10.050第4页共103页第3页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共103页J1-44700mm4700mm1200mm-10.050J1-55200mm5200mm1350mm-10.050J1-64500mm4500mm1100mm-10.050J1-74200mm4200mm1000mm-10.050J1-83800mm3800mm950mm-10.050J2-15600mm5600mm1350mm-10.050J2-25900mm5900mm1450mm-10.050J2-35000mm5000mm1100mm-10.050J2-44500mm4500mm900mm-10.050J2-56000mm6000mm1450mm-10.050J2-65200mm5200mm1200mm-10.050J5-15600mm5600mm1300mm-10.050J5-26000mm6000mm1400mm-10.050J5-35100mm5100mm1150mm-10.050J5-44600mm4600mm1000mm-10.050J5-53800mm5000mm1000mm-10.050J6-14400mm4400mm1050mm-10.050J6-25900mm5900mm1350mm-10.050J6-33500mm3500mm850mm-10.050J6-46500mm6500mm1450mm-10.050J6-54200mm4200mm850mm-10.050第5页共103页第4页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共103页J6-66100mm6100mm1550mm-10.050J6-75300mm5300mm1150mm-10.050J6-86300mm5000mm1150mm-10.050构件名称筏板柱墩柱墩编号柱墩长A柱墩宽B柱墩高H柱墩标高ZD14000mm4000mm1500mm-10.050ZD24000mm4000mm1500mm-10.050ZD34000mm4000mm1500mm-10.050ZD44000mm4000mm1500mm-10.050ZD55000mm5000mm1800mm-10.050构件名称框架柱柱编号楼层截面标高数量KZ1-12B/1B800*800基顶-0.050m64KZ1-22B/1B800*800基顶-0.050m16KZ1-32B/1B800*800基顶-0.050m4KZ1-42B/1B800*800基顶-0.050m4KZ1-52B/1B900*800基顶-0.050m6KZ1-62B/1B900*800基顶-0.050m12KZ1-72B/1B1000*800基顶-0.050m8第6页共103页第5页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共103页KZ1-8KZ12B/1B800*800基顶-0.050m168KZ1a2B/1B800*800...
