电气设备安装工艺标准论述VIP免费

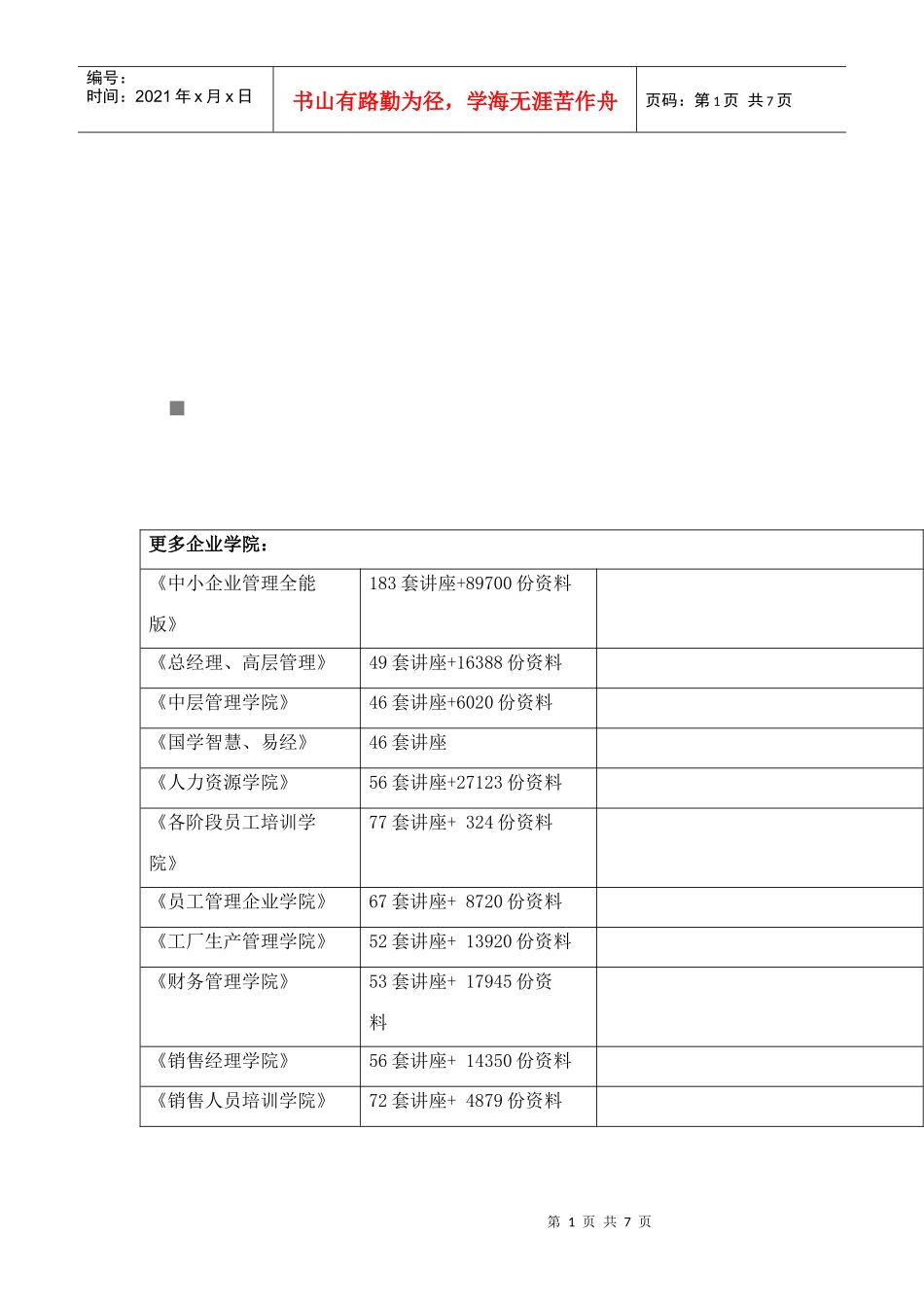

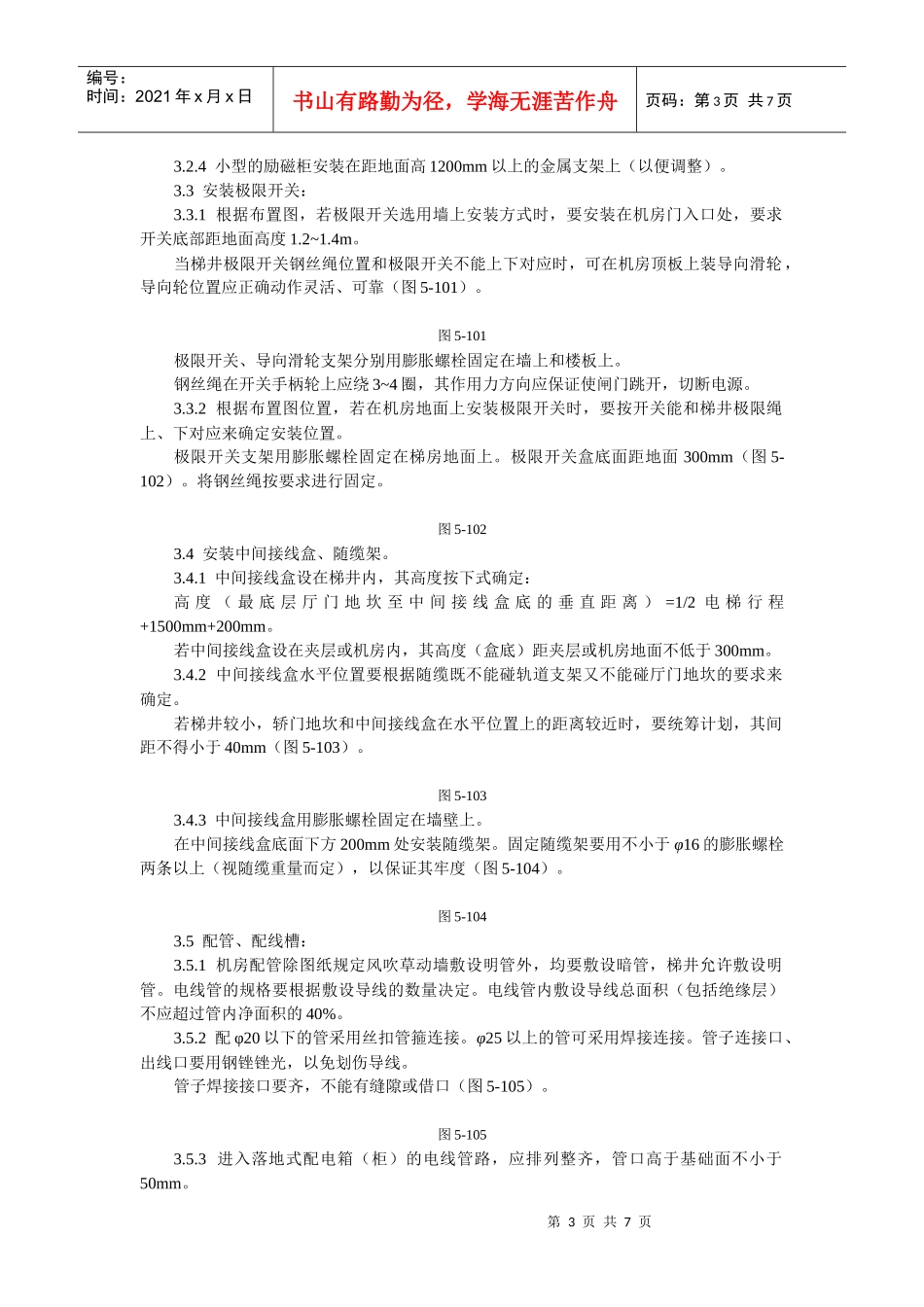

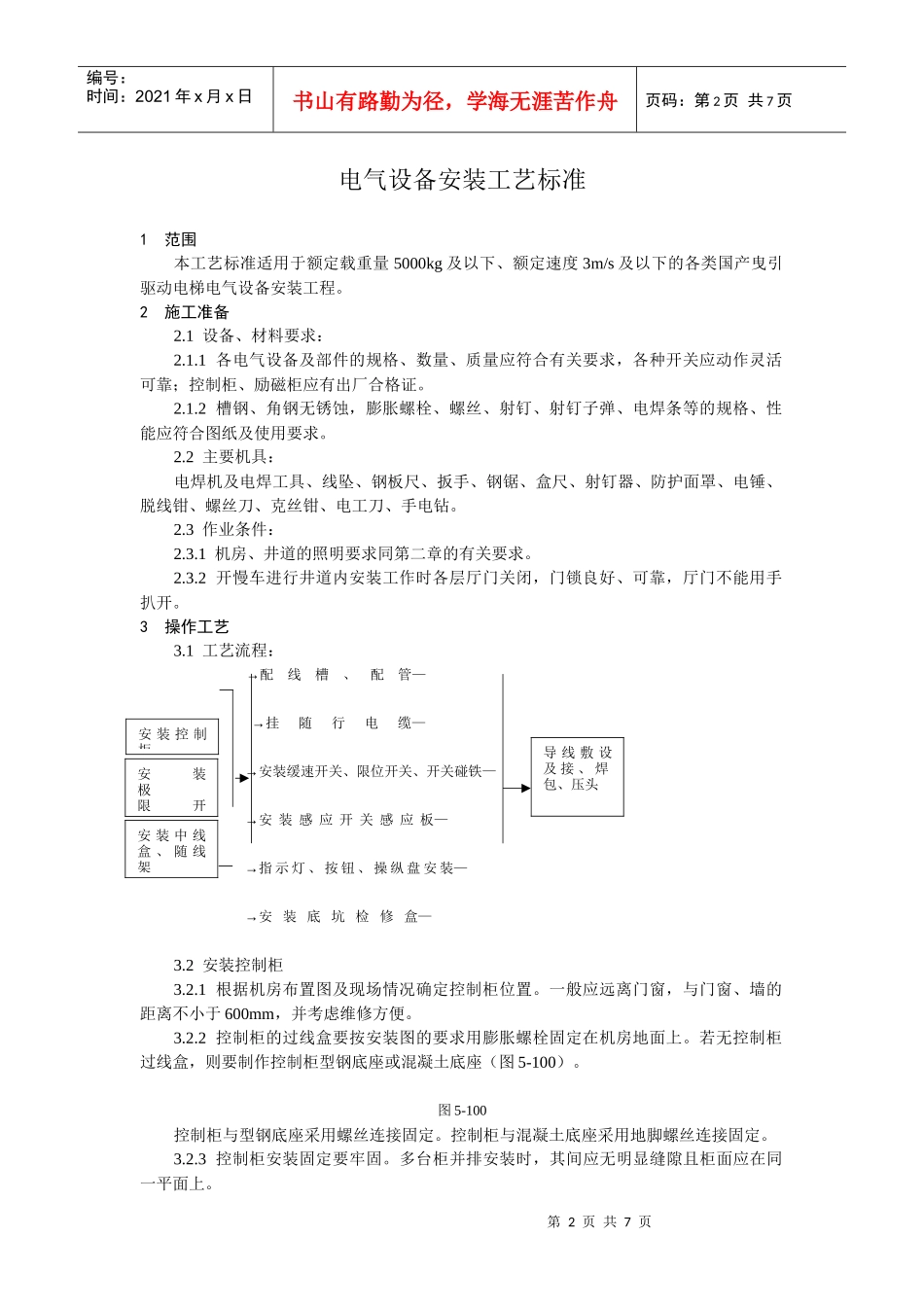

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页电气设备安装工艺标准1范围本工艺标准适用于额定载重量5000kg及以下、额定速度3m/s及以下的各类国产曳引驱动电梯电气设备安装工程。2施工准备2.1设备、材料要求：2.1.1各电气设备及部件的规格、数量、质量应符合有关要求，各种开关应动作灵活可靠；控制柜、励磁柜应有出厂合格证。2.1.2槽钢、角钢无锈蚀，膨胀螺栓、螺丝、射钉、射钉子弹、电焊条等的规格、性能应符合图纸及使用要求。2.2主要机具：电焊机及电焊工具、线坠、钢板尺、扳手、钢锯、盒尺、射钉器、防护面罩、电锤、脱线钳、螺丝刀、克丝钳、电工刀、手电钻。2.3作业条件：2.3.1机房、井道的照明要求同第二章的有关要求。2.3.2开慢车进行井道内安装工作时各层厅门关闭，门锁良好、可靠，厅门不能用手扒开。3操作工艺3.1工艺流程：→配线槽、配管—→挂随行电缆—→安装缓速开关、限位开关、开关碰铁—→安装感应开关感应板—→指示灯、按钮、操纵盘安装—→安装底坑检修盒—3.2安装控制柜3.2.1根据机房布置图及现场情况确定控制柜位置。一般应远离门窗，与门窗、墙的距离不小于600mm，并考虑维修方便。3.2.2控制柜的过线盒要按安装图的要求用膨胀螺栓固定在机房地面上。若无控制柜过线盒，则要制作控制柜型钢底座或混凝土底座（图5-100）。图5-100控制柜与型钢底座采用螺丝连接固定。控制柜与混凝土底座采用地脚螺丝连接固定。3.2.3控制柜安装固定要牢固。多台柜并排安装时，其间应无明显缝隙且柜面应在同一平面上。安装控制柜安装极限开安装中线盒、随线架导线敷设及接、焊包、压头第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页3.2.4小型的励磁柜安装在距地面高1200mm以上的金属支架上（以便调整）。3.3安装极限开关：3.3.1根据布置图，若极限开关选用墙上安装方式时，要安装在机房门入口处，要求开关底部距地面高度1.2~1.4m。当梯井极限开关钢丝绳位置和极限开关不能上下对应时，可在机房顶板上装导向滑轮，导向轮位置应正确动作灵活、可靠（图5-101）。图5-101极限开关、导向滑轮支架分别用膨胀螺栓固定在墙上和楼板上。钢丝绳在开关手柄轮上应绕3~4圈，其作用力方向应保证使闸门跳开，切断电源。3.3.2根据布置图位置，若在机房地面上安装极限开关时，要按开关能和梯井极限绳上、下对应来确定安装位置。极限开关支架用膨胀螺栓固定在梯房地面上。极限开关盒底面距地面300mm（图5-102）。将钢丝绳按要求进行固定。图5-1023.4安装中间接线盒、随缆架。3.4.1中间接线盒设在梯井内，其高度按下式确定：高度（最底层厅门地坎至中间接线盒底的垂直距离）=1/2电梯行程+1500mm+200mm。若中间接线盒设在夹层或机房内，其高度（盒底）距夹层或机房地面不低于300mm。3.4.2中间接线盒水平位置要根据随缆既不能碰轨道支架又不能碰厅门地坎的要求来确定。若梯井较小，轿门地坎和中间接线盒在水平位置上的距离较近时，要统筹计划，其间距不得小于40mm（图5-103）。图5-1033.4.3中间接线盒用膨胀螺栓固定在墙壁上。在中间接线盒底面下方200mm处安装随缆架。固定随缆架要用不小于φ16的膨胀螺栓两条以上（视随缆重量而定），以保证其牢度（图5-104）。图5-1043.5配管、配线槽：3.5.1机房配管除图纸规定风吹草动墙敷设明管外，均要敷设暗管，梯井允许敷设明管。电线管的规格要根据敷设导线的数量决定。电线管内敷设导线总面积（包括绝缘层）不...
