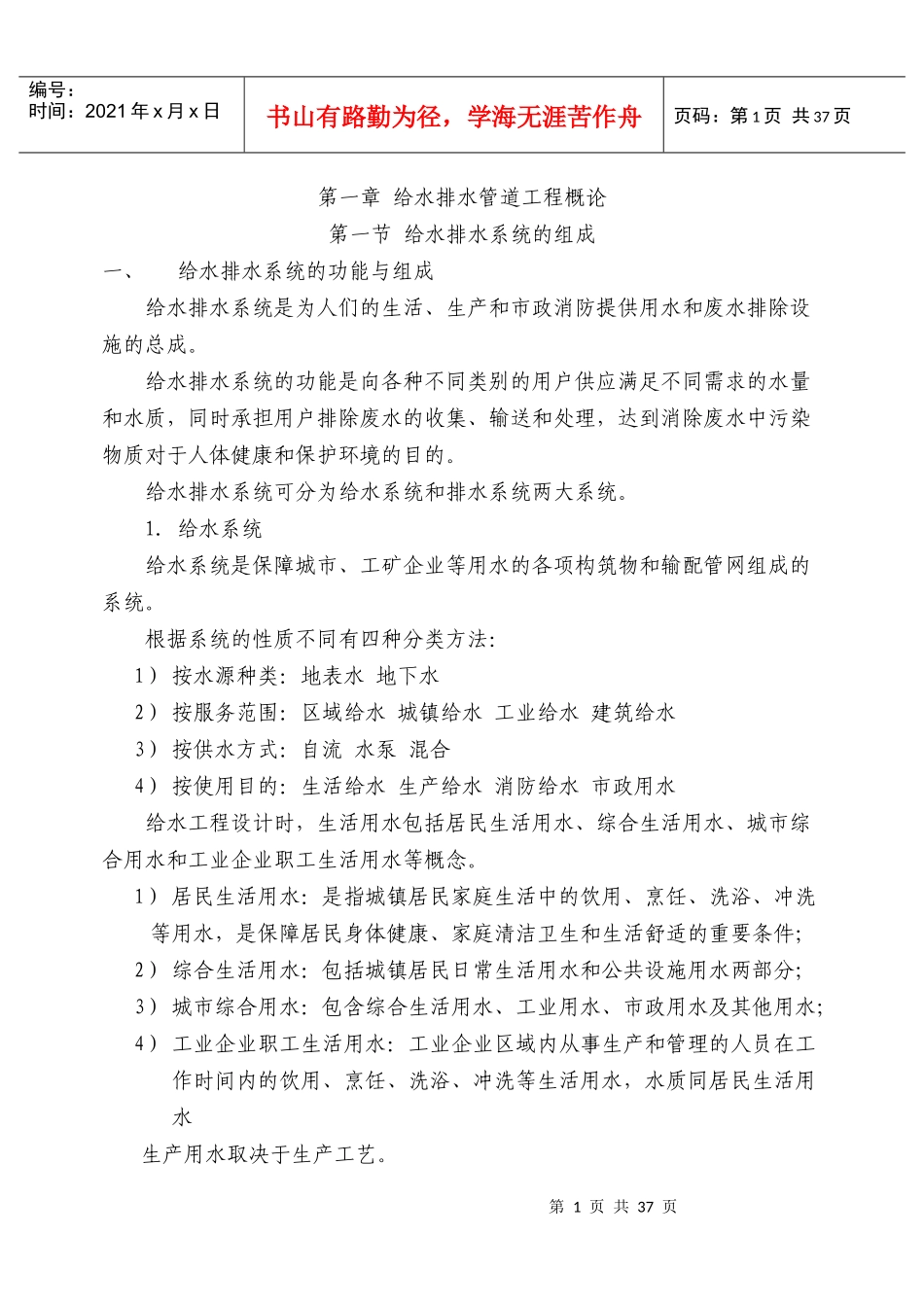

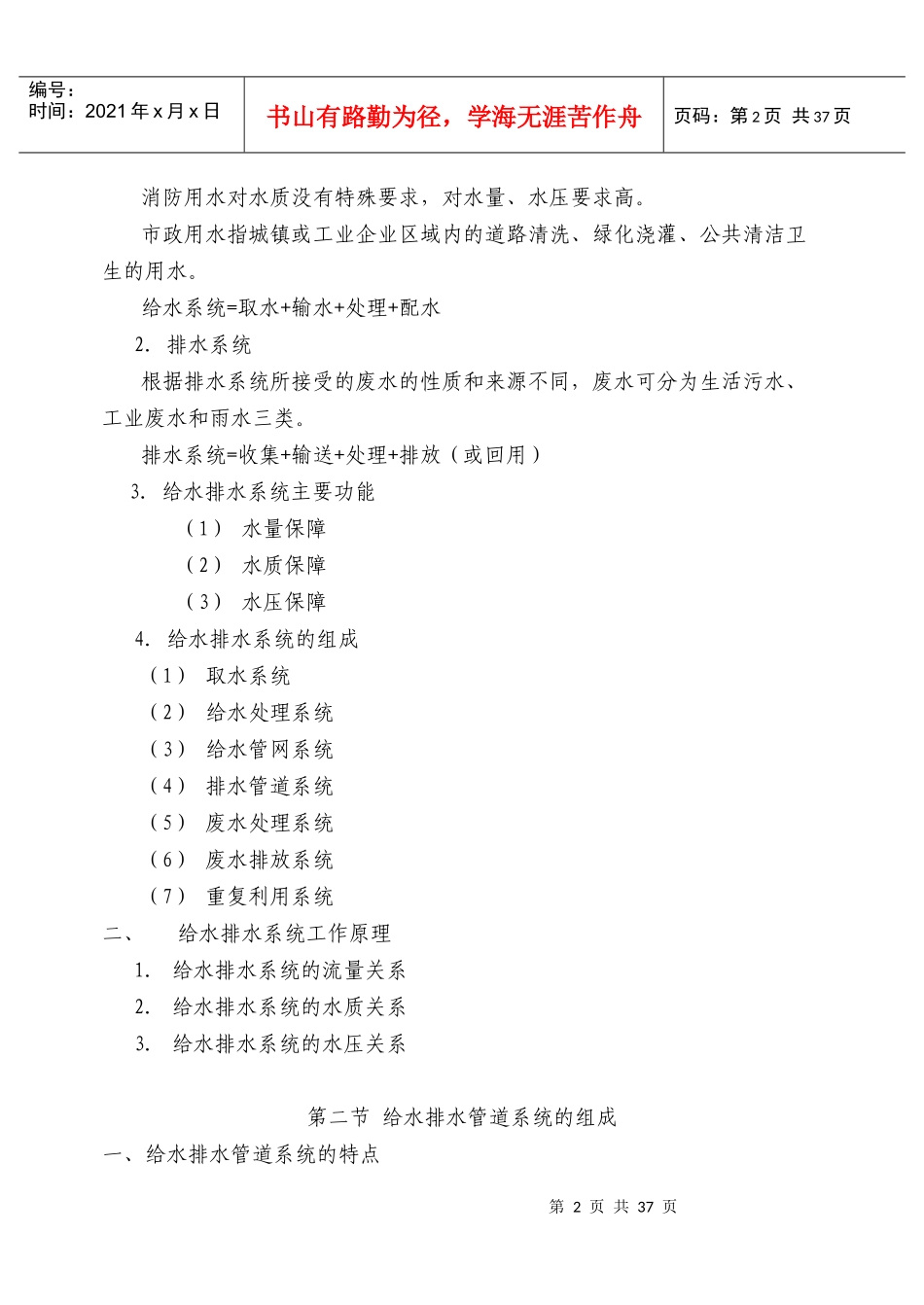

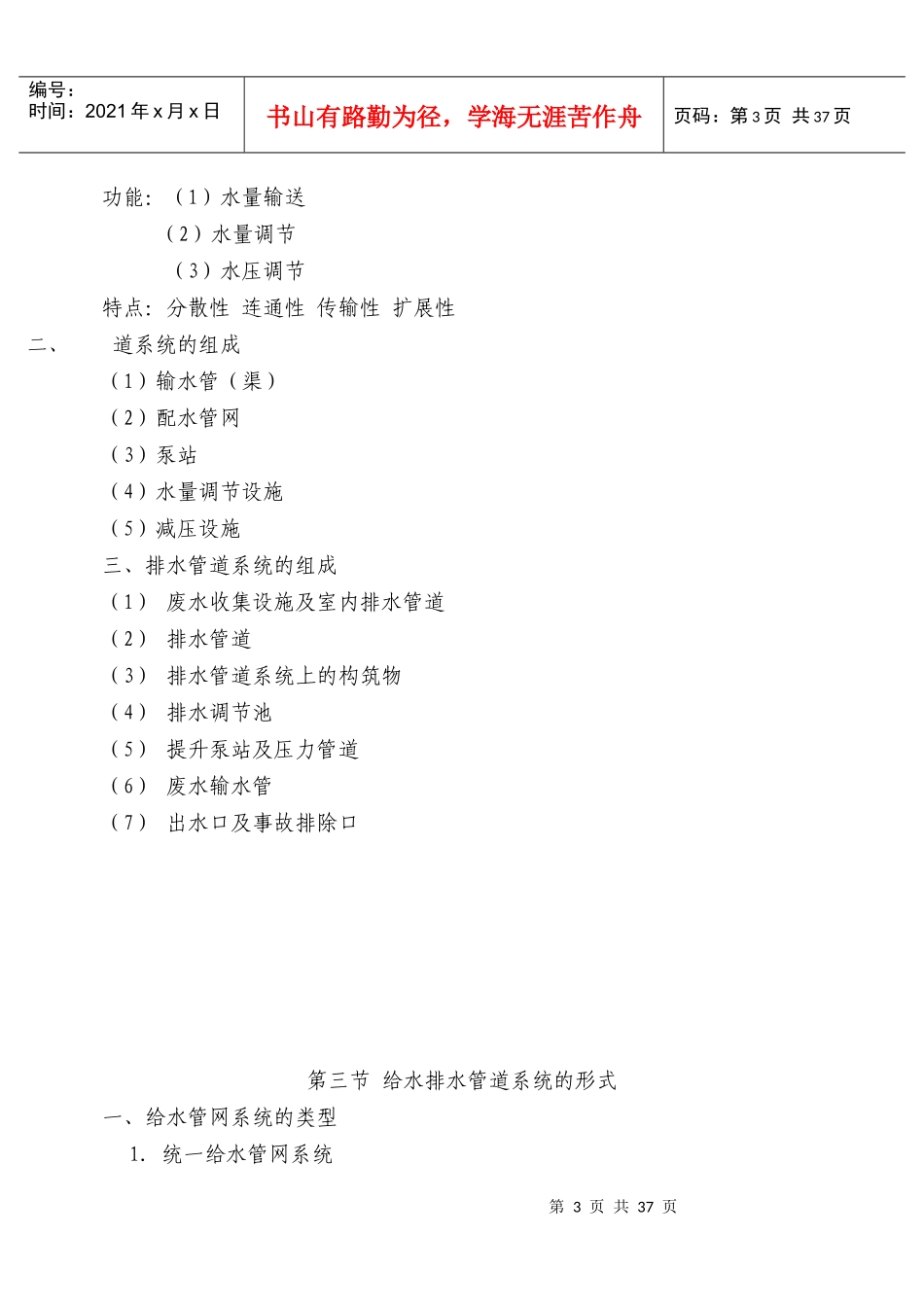

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页第一章给水排水管道工程概论第一节给水排水系统的组成一、给水排水系统的功能与组成给水排水系统是为人们的生活、生产和市政消防提供用水和废水排除设施的总成。给水排水系统的功能是向各种不同类别的用户供应满足不同需求的水量和水质，同时承担用户排除废水的收集、输送和处理，达到消除废水中污染物质对于人体健康和保护环境的目的。给水排水系统可分为给水系统和排水系统两大系统。1．给水系统给水系统是保障城市、工矿企业等用水的各项构筑物和输配管网组成的系统。根据系统的性质不同有四种分类方法：1）按水源种类：地表水地下水2）按服务范围：区域给水城镇给水工业给水建筑给水3）按供水方式：自流水泵混合4）按使用目的：生活给水生产给水消防给水市政用水给水工程设计时，生活用水包括居民生活用水、综合生活用水、城市综合用水和工业企业职工生活用水等概念。1）居民生活用水：是指城镇居民家庭生活中的饮用、烹饪、洗浴、冲洗等用水，是保障居民身体健康、家庭清洁卫生和生活舒适的重要条件；2）综合生活用水：包括城镇居民日常生活用水和公共设施用水两部分；3）城市综合用水：包含综合生活用水、工业用水、市政用水及其他用水；4）工业企业职工生活用水：工业企业区域内从事生产和管理的人员在工作时间内的饮用、烹饪、洗浴、冲洗等生活用水，水质同居民生活用水生产用水取决于生产工艺。第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页消防用水对水质没有特殊要求，对水量、水压要求高。市政用水指城镇或工业企业区域内的道路清洗、绿化浇灌、公共清洁卫生的用水。给水系统=取水+输水+处理+配水2．排水系统根据排水系统所接受的废水的性质和来源不同，废水可分为生活污水、工业废水和雨水三类。排水系统=收集+输送+处理+排放（或回用）3．给水排水系统主要功能（1）水量保障（2）水质保障（3）水压保障4．给水排水系统的组成（1）取水系统（2）给水处理系统（3）给水管网系统（4）排水管道系统（5）废水处理系统（6）废水排放系统（7）重复利用系统二、给水排水系统工作原理1．给水排水系统的流量关系2．给水排水系统的水质关系3．给水排水系统的水压关系第二节给水排水管道系统的组成一、给水排水管道系统的特点第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页功能：（1）水量输送（2）水量调节（3）水压调节特点：分散性连通性传输性扩展性二、道系统的组成（1）输水管（渠）（2）配水管网（3）泵站（4）水量调节设施（5）减压设施三、排水管道系统的组成（1）废水收集设施及室内排水管道（2）排水管道（3）排水管道系统上的构筑物（4）排水调节池（5）提升泵站及压力管道（6）废水输水管（7）出水口及事故排除口第三节给水排水管道系统的形式一、给水管网系统的类型1．统一给水管网系统第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页（1）单水源给水管网系统（2）多水源给水管网系统2．分系统给水管网系统（1）分区给水管网系统：串联分区并联分区（2）分压给水管网（3）分质给水管网系统3．不同输水方式的管网系统（1）重力输水管网系统（2）水泵加压输水管网系统二、排水管道系统的体制城镇和工业企业排出的废水通常分为生活污水、工业废水和雨水三类，它们是采用同一个排水管道系统来排除，或是采用两个或两个以上各自独立的排水管道系统来排除。这种不用的排除方式所形成的排水系统，称为排水体制。1．合流制排水系统（1）直排式（2）截流式（3）完全合流制2．分流制排水系统（1）完全分流制（2）不完全分流制三、合流制分流制经济技术比较合理地选择排水体制，是城镇和小区排水系统设计的重要问题，它不仅从根本上影响排水系统的设计、施工和维修管理，而且对城镇和小区的规划和环境保护影响深远，同时也影响排水系统的工程总投资和初期投资。通常，排水体制的选择，必须符合城镇建设规划，在满足环境保护要求的...
