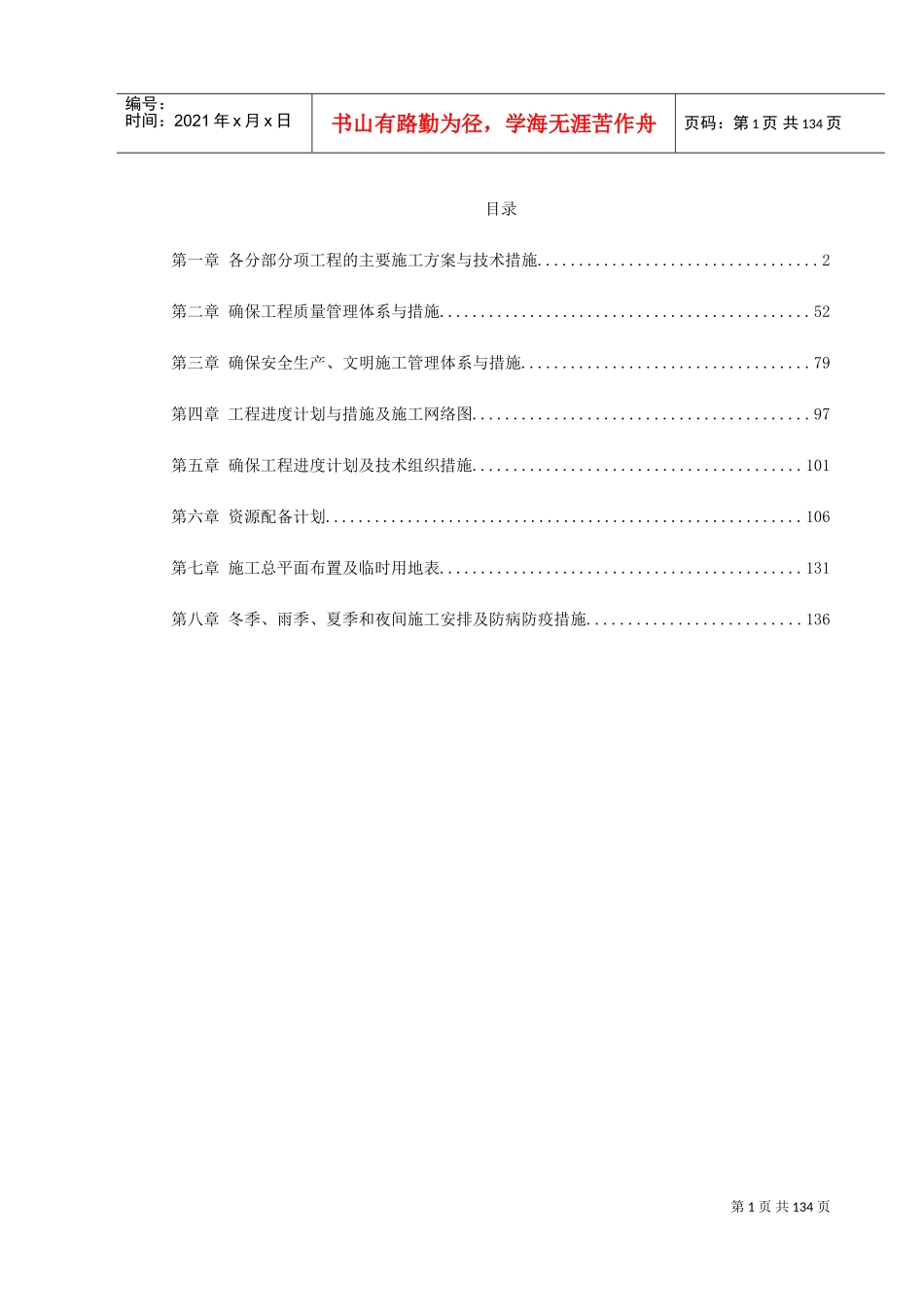

第1页共134页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共134页目录第一章各分部分项工程的主要施工方案与技术措施..................................2第二章确保工程质量管理体系与措施.............................................52第三章确保安全生产、文明施工管理体系与措施...................................79第四章工程进度计划与措施及施工网络图.........................................97第五章确保工程进度计划及技术组织措施........................................101第六章资源配备计划..........................................................106第七章施工总平面布置及临时用地表............................................131第八章冬季、雨季、夏季和夜间施工安排及防病防疫措施..........................136第2页共134页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共134页第一章各分部分项工程的主要施工方案与技术措施1.1总体施工概述临江大桥基础采用灌注桩，主塔柱高80.2米，为型钢砼塔柱和两根钢管竖拱构成，塔柱内设8根斜拉索，采用锚拉板锚固于主梁中心腹板处，单面斜拉索结构。后锚索采用单根双索面结构，锚固于47m边跨梁端两侧。塔上设置6层观光平台，塔内设置电梯和消防梯通向塔顶。观光平台采用钢梁承重和钢筋混凝土楼面结构，外墙采用玻璃幕墙。地面底层设置等候厅。临江大桥主跨为31+95.5+47m，主梁采用单箱梁双室大悬臂钢箱梁，箱梁外腹板间宽度19.4m，两侧悬臂长度各7.55m,箱梁总宽36.5m，中心线处梁高2.5m。施工中须采取成熟可靠的措施来保证箱梁施工安全可靠、梁段顺利合拢、桥梁线形准确优美、箱梁及斜拉索预应力张拉力值到位。引桥上部结构采用20m空心板梁。本工程的特点、难点是工期紧、工程数量大、斜拉索施工技术含量高、保证通航、保护环境和文明施工要求高。结合以往工程施工经验，从保证工程进度、安全和质量的重点要求出发，对本工程的工期保证、安全目标的实现和工程内在质量、外观质量、功能满足等方面的要素进行综合考虑。施工中钻机选型、钻进措施、灌筑桩基水下混凝土、承台开挖、大体积承台砼浇筑、塔身施工等第3页共134页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共134页环节均提出了相当高的要求，须采用科学合理的技术措施方可保证施工。1.1.1钻孔桩基础临江大桥基础采用直径φ1.5m，拟采用扭矩大、导向性能好，泥浆护壁回旋钻机成孔、导管法灌注水下混凝土等方案进行施工。1.1.2承台桩基础达到设计强度70%以上后，及时进行承台的施工，采用人工配合挖掘机开挖基坑，安装组合钢模板，拉杆加固，绑扎钢筋后浇筑混凝土。主桥哑铃形承台，主塔采用8边形，承台大体积混凝土浇筑施工时，为避免水泥水化热造成混凝土出现裂纹，施工中拟采取以下措施：合理组织分块分层浇筑顺序、掺加ZY高效混凝土抗裂防水膨胀剂、在承台中预埋循环水管进行循环散热、加强养护等。1.1.3墩柱主桥桥墩采用双柱墩，引桥墩柱为柱式墩。桥墩采用整体对扣钢模板，螺栓连接，脚手架围护作业，所有桥墩均一次灌注成型，施工时采取现场绑扎钢筋骨架，20T吊车协助安装模板并协助浇筑混凝土，混凝土采用自动计量拌和站拌和，近距离用混凝土输送泵泵送，远距离采用混凝土搅拌运输车运送，混凝土输送泵泵送。砼养生采用塑料薄膜袋封口包裹。第4页共134页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共134页1.1.4桥台本工程桥台为桩式台，台身模板采用组合钢模板，整体用钢带、螺栓拉杆联结，方木支撑。1.1.5盖梁墩盖梁采用悬空支架法作为盖梁的施工支撑，现场浇筑混凝土，盖梁施工在墩柱强度达到80%后进行，盖梁混凝土达到90％时进行预应力张拉施工。1.1.6索塔索塔施工采用搭设满堂支架，分节浇注，逐段成型的施工工艺，此工艺加快了施工速度，节省了投资。1.1.7主桥三跨钢箱梁主桥（31+95.5+47）m三跨连续钢箱梁。施工顺序：先搭设临时支架，钢箱梁安装、连续，根据各梁段施工情况及时安装斜拉索，张拉斜拉索，观光平台装修。拆除临时支...
