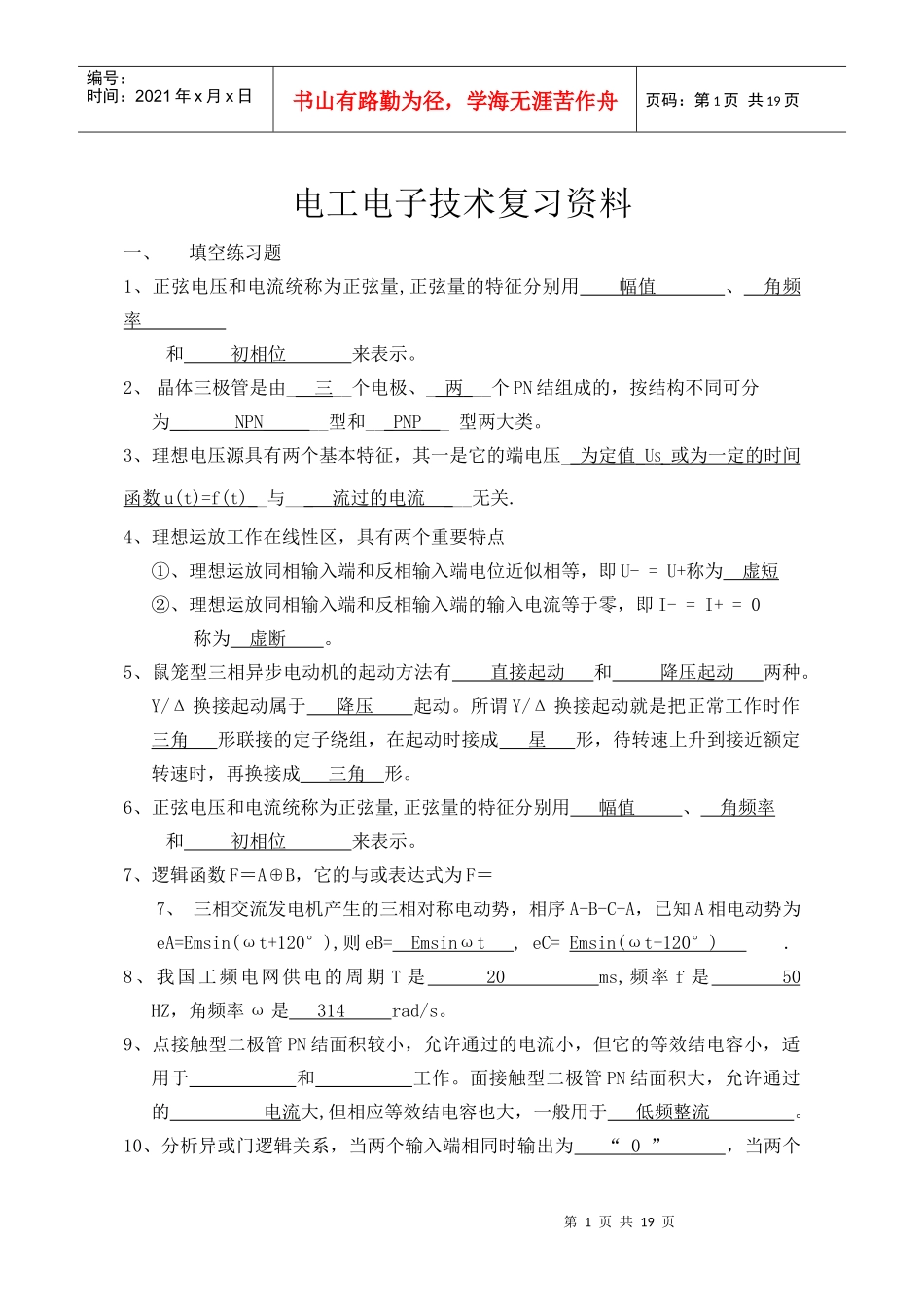

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页电工电子技术复习资料一、填空练习题1、正弦电压和电流统称为正弦量,正弦量的特征分别用幅值、角频率和初相位来表示。2、晶体三极管是由_三__个电极、__两___个PN结组成的，按结构不同可分为__NPN_______型和___PNP___型两大类。3、理想电压源具有两个基本特征，其一是它的端电压__为定值_US_或为一定的时间函数u(t)=f(t)__与___流过的电流___无关.4、理想运放工作在线性区，具有两个重要特点①、理想运放同相输入端和反相输入端电位近似相等，即U-=U+称为虚短②、理想运放同相输入端和反相输入端的输入电流等于零，即I-=I+=0称为虚断。5、鼠笼型三相异步电动机的起动方法有直接起动和降压起动两种。Y/Δ换接起动属于降压起动。所谓Y/Δ换接起动就是把正常工作时作三角形联接的定子绕组，在起动时接成星形，待转速上升到接近额定转速时，再换接成三角形。6、正弦电压和电流统称为正弦量,正弦量的特征分别用幅值、角频率和初相位来表示。7、逻辑函数F＝A⊕B，它的与或表达式为F＝7、三相交流发电机产生的三相对称电动势，相序A-B-C-A，已知A相电动势为eA=Emsin(ωt+120°),则eB=Emsinωt,eC=Emsin(ωt-120°).8、我国工频电网供电的周期T是20ms,频率f是50HZ，角频率ω是314rad/s。9、点接触型二极管PN结面积较小，允许通过的电流小，但它的等效结电容小，适用于和工作。面接触型二极管PN结面积大，允许通过的电流大,但相应等效结电容也大，一般用于低频整流。10、分析异或门逻辑关系，当两个输入端相同时输出为“0”，当两个第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页输入端不同时输出为“1”。11、逻辑函数F=AB+AB表示的逻辑关系为同或。12、晶体三极管输出特性曲线族可分为三个工作区，①截止区区，②放大区区，③饱和区区。二、选择练习题1、在切断三项电源的同时，通过给电动机定子绕组通入直流电，在定子与转子之间形成固定磁场，产生与转子旋转方向相反的电磁转矩，使电动机迅速停转的制动方法称为（D）A：反接制动B：发电反馈制动C：机械制动D：能耗制动2、热继电器的热元件和动断常闭触头的接法应按(C)A:热元件串联在主电路中,常闭触头并联在控制电路中.B:热元件并联在主电路中,常闭触头串联在控制电路中.C:热元件串联在主电路中,常闭触头串联在控制电路中.D:热元件并联在主电路中,常闭触头并联在控制电路中.3、叠加定理适用于(A)A:线性电路电流电压的计算B:线性电路功率的计算C:非线性电路功率的计算D:非线性电路电流电压的计算4、当晶体管工作在饱和状态时，发射结和集电结应为()A:前者正偏，后者反偏B:前者反偏，后者也反偏C:前者正偏，后者也正偏D:前者反偏、后者正偏5、与十进制数127相应的二进制数是()。A：011111B：1111111C：001111D：11111101第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页6、逻辑符号图如下图所示、其逻辑式为（A）7、在放大电路中测得某三极管的三个电极电位为-6V、0V、和-0.3V,则该管为（D）A:NPN硅管B:NPN锗管C:PNP硅管D:PNP锗管8、根据三极管各级的实测对地电压数据，判断下图中哪个三极管工作在放大区，哪个三极管工作在截止区，哪个三极管工作在饱和区。____________工作在放大区,____________工作在截止区,______________工作在饱和区9、TTL电路中，输出端可以实现线与功能的电路是（D）A:或非门B:与非门C:异或门D:OC门10、指出下列电路中能把串行数据变成并行数据的电路是（C:）A:JK触发器B:3-8译码器C:移位寄存器D:十进制计数器11、集成运放接成电压比较器一般工作在（A）条件下A:开环或正反馈B:深度负反馈C:正弦振荡D:线性工作12、改变定子绕组的接法,以改变磁极对数,从而得到不同的转速.这种调速方法称(C)A:变转差调速B:变频调速C:变极调速D:称制动不是调速第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页三、概念知识点测试题1、已知正弦交流电压为u=100sin(100t+/3)v,试求Um、U...
