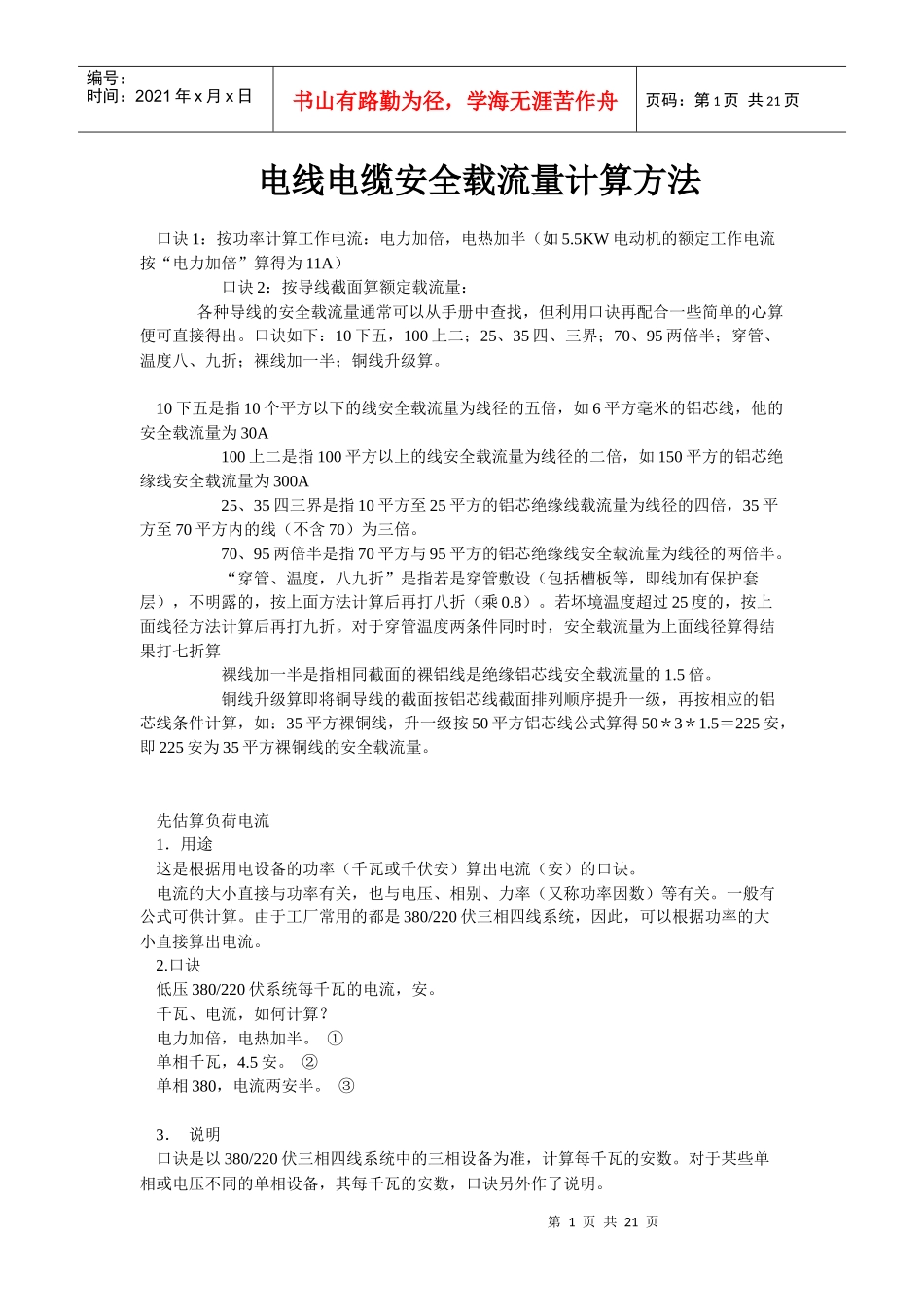

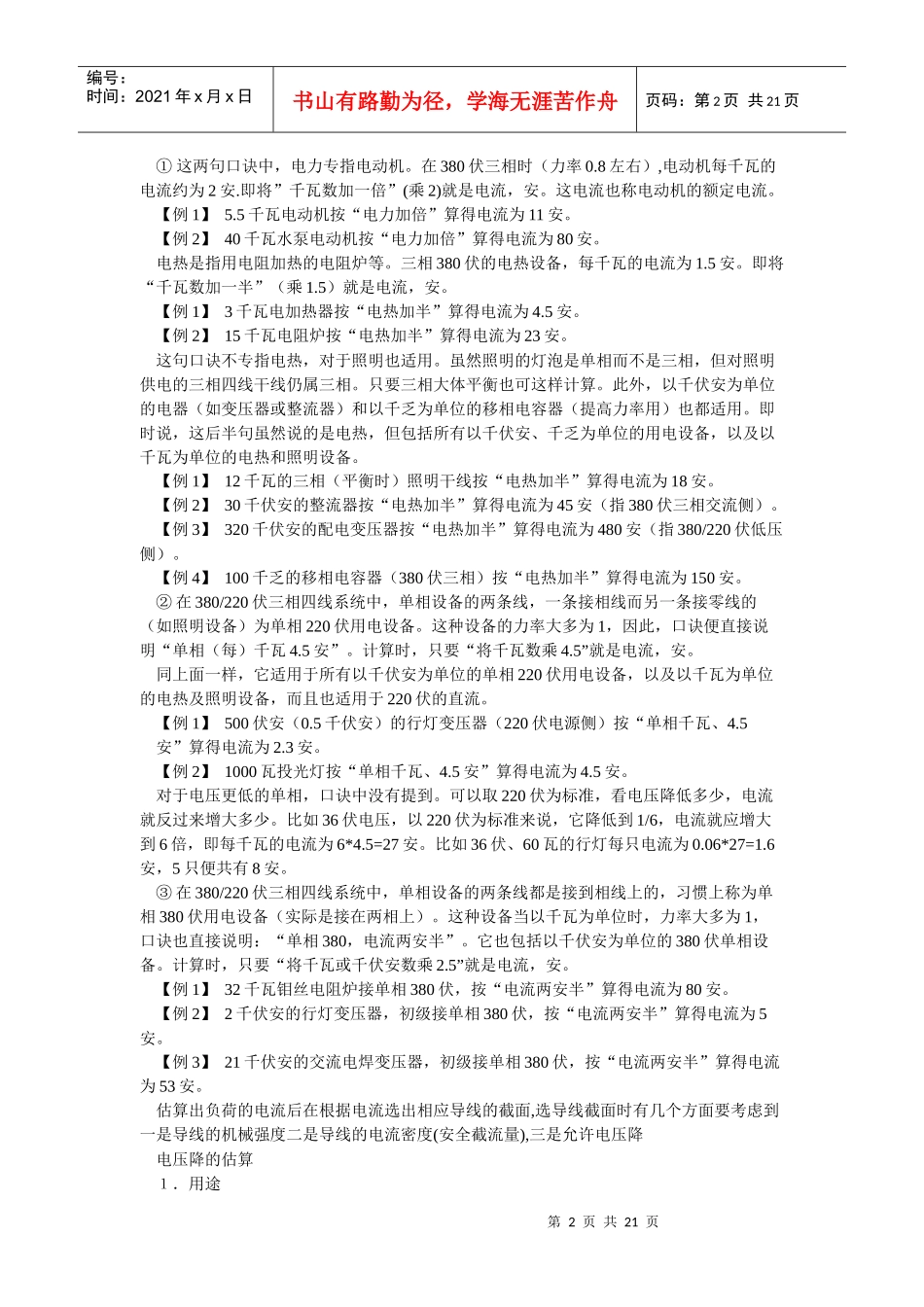

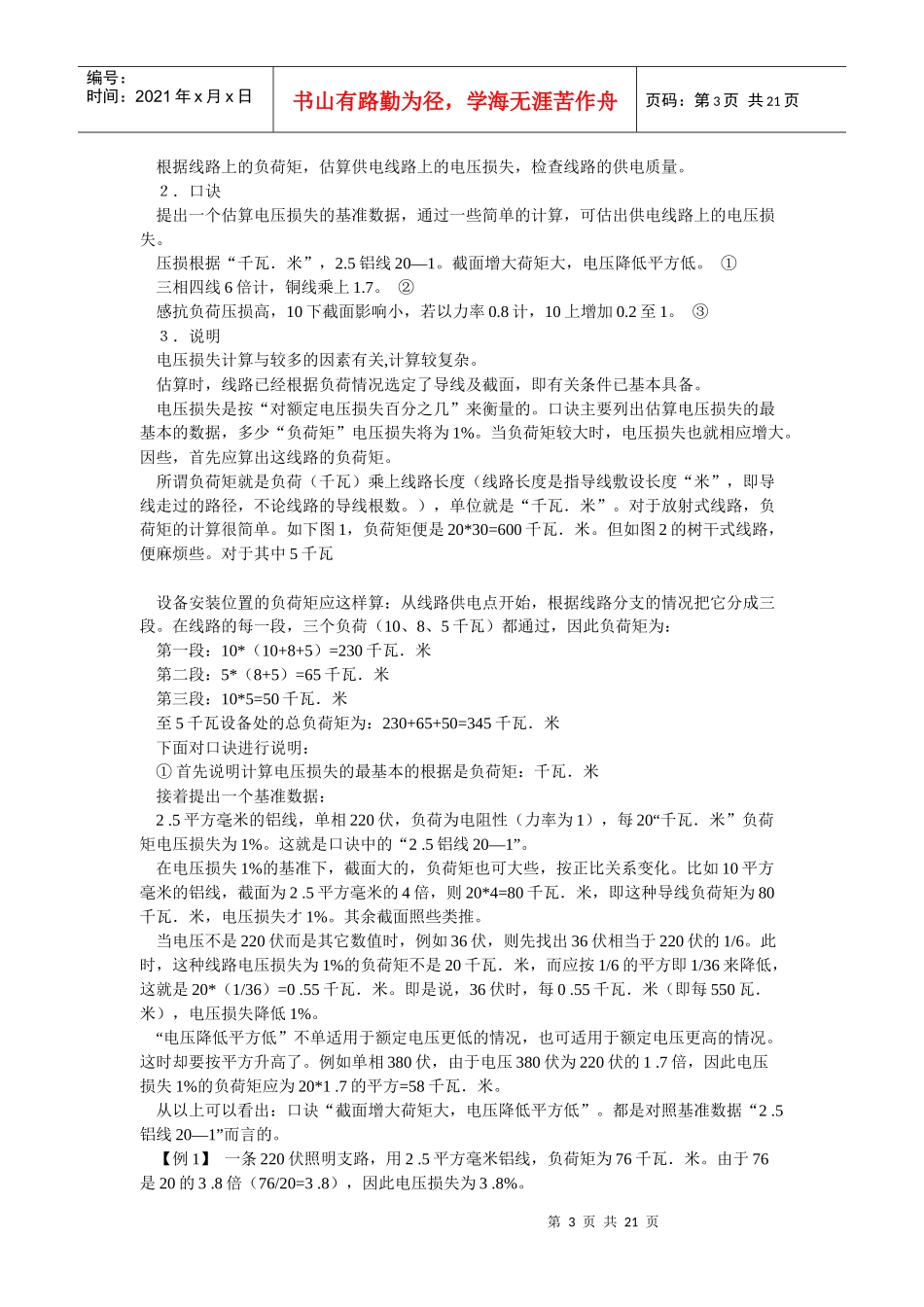

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页电线电缆安全载流量计算方法口诀1：按功率计算工作电流：电力加倍，电热加半（如5.5KW电动机的额定工作电流按“电力加倍”算得为11A）口诀2：按导线截面算额定载流量：各种导线的安全载流量通常可以从手册中查找，但利用口诀再配合一些简单的心算便可直接得出。口诀如下：10下五，100上二；25、35四、三界；70、95两倍半；穿管、温度八、九折；裸线加一半；铜线升级算。10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯绝缘线安全载流量为300A25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍，35平方至70平方内的线（不含70）为三倍。70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。“穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。若坏境温度超过25度的，按上面线径方法计算后再打九折。对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50＊3＊1.5＝225安，即225安为35平方裸铜线的安全载流量。先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。一般有公式可供计算。由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。2.口诀低压380/220伏系统每千瓦的电流，安。千瓦、电流，如何计算？电力加倍，电热加半。①单相千瓦，4.5安。②单相380，电流两安半。③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页①这两句口诀中，电力专指电动机。在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。这电流也称电动机的额定电流。【例1】5.5千瓦电动机按“电力加倍”算得电流为11安。【例2】40千瓦水泵电动机按“电力加倍”算得电流为80安。电热是指用电阻加热的电阻炉等。三相380伏的电热设备，每千瓦的电流为1.5安。即将“千瓦数加一半”（乘1.5）就是电流，安。【例1】3千瓦电加热器按“电热加半”算得电流为4.5安。【例2】15千瓦电阻炉按“电热加半”算得电流为23安。这句口诀不专指电热，对于照明也适用。虽然照明的灯泡是单相而不是三相，但对照明供电的三相四线干线仍属三相。只要三相大体平衡也可这样计算。此外，以千伏安为单位的电器（如变压器或整流器）和以千乏为单位的移相电容器（提高力率用）也都适用。即时说，这后半句虽然说的是电热，但包括所有以千伏安、千乏为单位的用电设备，以及以千瓦为单位的电热和照明设备。【例1】12千瓦的三相（平衡时）照明干线按“电热加半”算得电流为18安。【例2】30千伏安的整流器按“电热加半”算得电流为45安（指380伏三相交流侧）。【例3】320千伏安的配电变压器按“电热加半”算得电流为480安（指380/220伏低压侧）。【例4】100千乏的移相电容器（380伏三相）按“电热加半”算得电流为150安。②在380/220伏三相四线系统中，单相设备的两条线，一条接相线而另一条接零线的（如照明设备）为单相220伏用电设备。这种设备的力率大多为1，因此，口诀便直接说明“单相（每）千瓦4.5安”。计算时，只要“将千瓦数乘4.5”就是电流，安。同上面一样，它适用于所有以千伏安为单位的单相220伏用电设备，以及以千瓦为单位的电热及照明设备，而且也适用于220伏的直流。【例1】500伏安（0.5千伏安）的行灯变压...
