芳纶纤维纬平针织物增强聚酰胺复合材料简述VIP免费

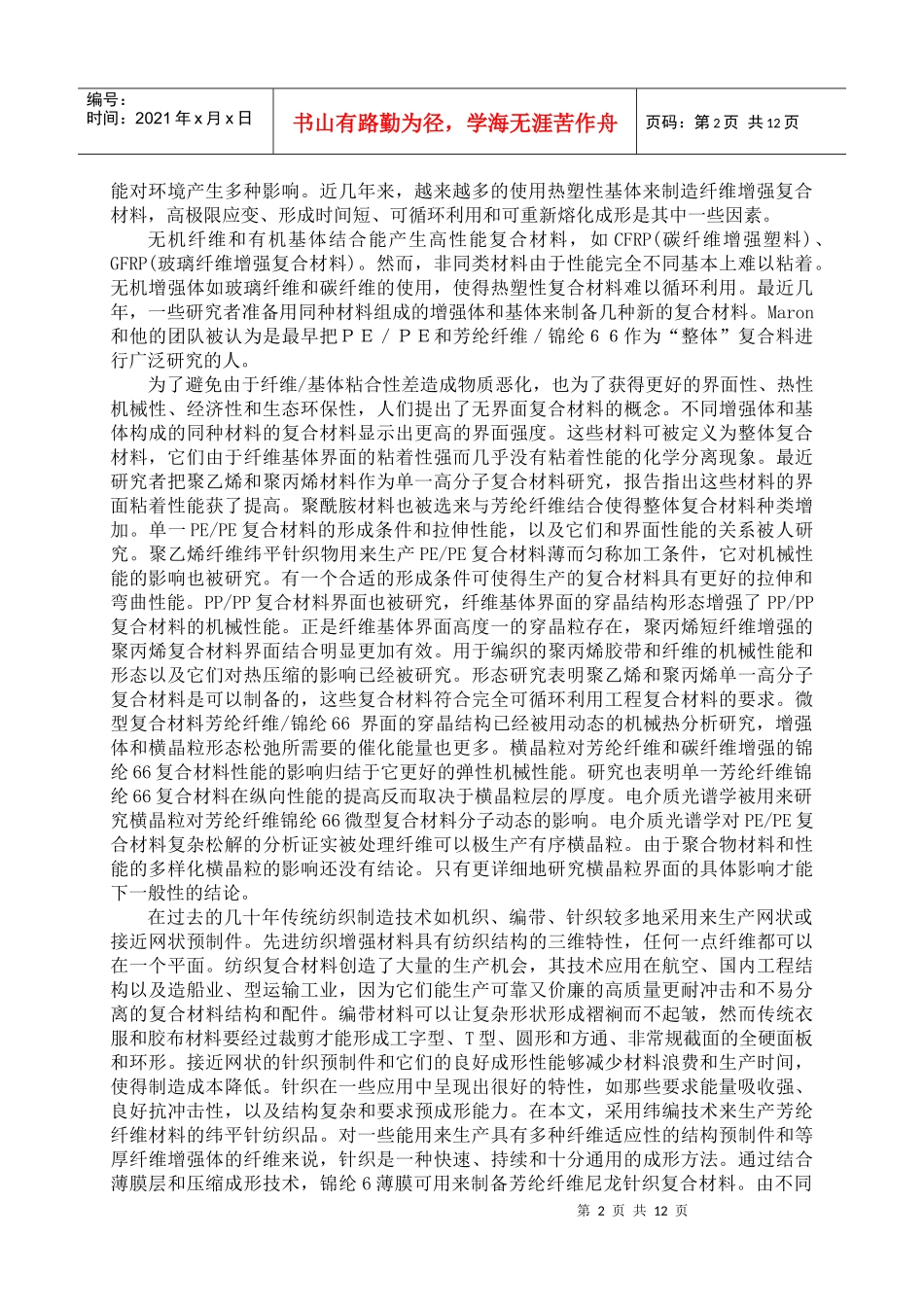

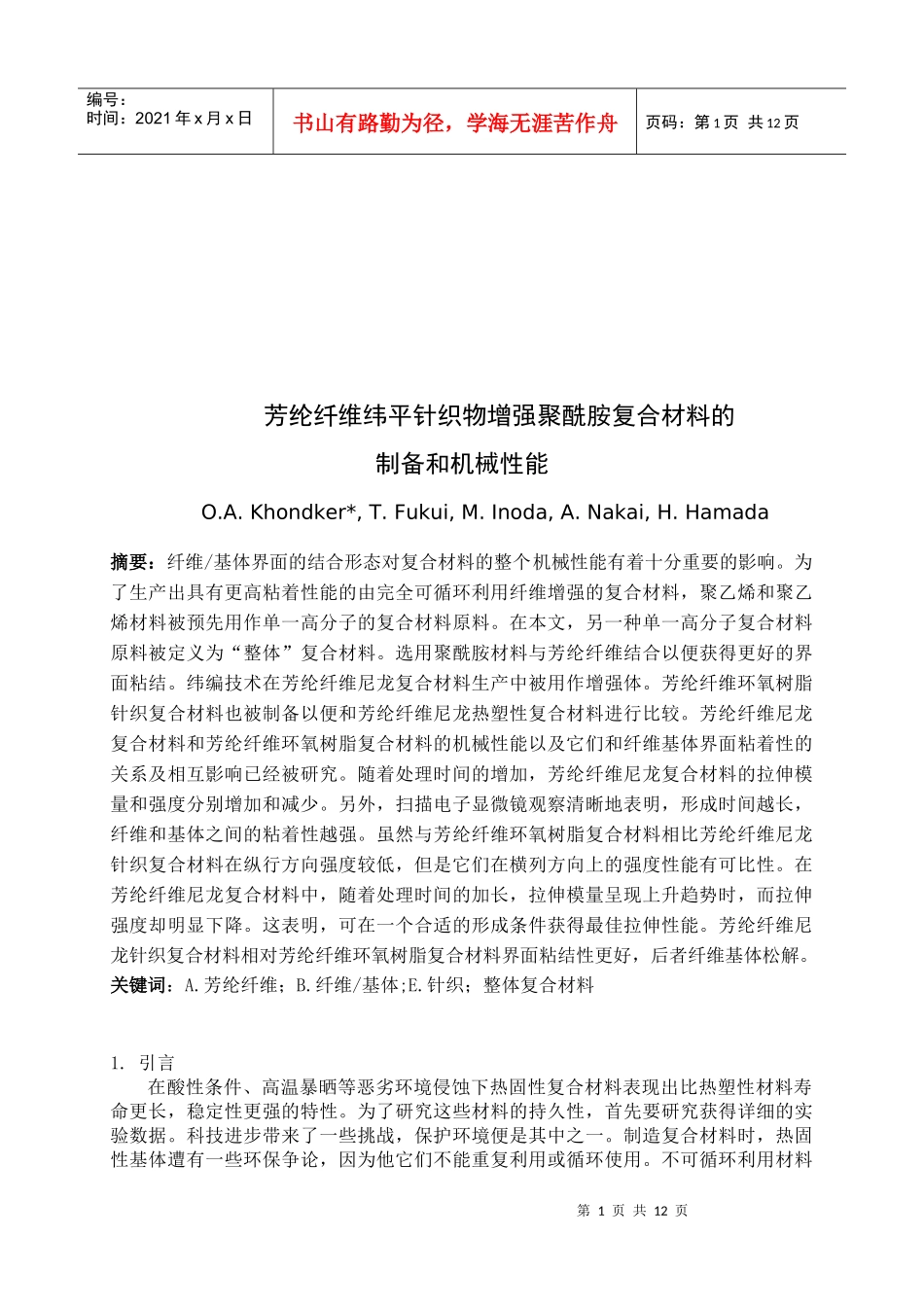

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页芳纶纤维纬平针织物增强聚酰胺复合材料的制备和机械性能O.A.Khondker*,T.Fukui,M.Inoda,A.Nakai,H.Hamada摘要：纤维/基体界面的结合形态对复合材料的整个机械性能有着十分重要的影响。为了生产出具有更高粘着性能的由完全可循环利用纤维增强的复合材料，聚乙烯和聚乙烯材料被预先用作单一高分子的复合材料原料。在本文，另一种单一高分子复合材料原料被定义为“整体”复合材料。选用聚酰胺材料与芳纶纤维结合以便获得更好的界面粘结。纬编技术在芳纶纤维尼龙复合材料生产中被用作增强体。芳纶纤维环氧树脂针织复合材料也被制备以便和芳纶纤维尼龙热塑性复合材料进行比较。芳纶纤维尼龙复合材料和芳纶纤维环氧树脂复合材料的机械性能以及它们和纤维基体界面粘着性的关系及相互影响已经被研究。随着处理时间的增加，芳纶纤维尼龙复合材料的拉伸模量和强度分别增加和减少。另外，扫描电子显微镜观察清晰地表明，形成时间越长，纤维和基体之间的粘着性越强。虽然与芳纶纤维环氧树脂复合材料相比芳纶纤维尼龙针织复合材料在纵行方向强度较低，但是它们在横列方向上的强度性能有可比性。在芳纶纤维尼龙复合材料中，随着处理时间的加长，拉伸模量呈现上升趋势时，而拉伸强度却明显下降。这表明，可在一个合适的形成条件获得最佳拉伸性能。芳纶纤维尼龙针织复合材料相对芳纶纤维环氧树脂复合材料界面粘结性更好，后者纤维基体松解。关键词：A.芳纶纤维；B.纤维/基体;E.针织；整体复合材料1.引言在酸性条件、高温暴晒等恶劣环境侵蚀下热固性复合材料表现出比热塑性材料寿命更长，稳定性更强的特性。为了研究这些材料的持久性，首先要研究获得详细的实验数据。科技进步带来了一些挑战，保护环境便是其中之一。制造复合材料时，热固性基体遭有一些环保争论，因为他它们不能重复利用或循环使用。不可循环利用材料第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页能对环境产生多种影响。近几年来，越来越多的使用热塑性基体来制造纤维增强复合材料，高极限应变、形成时间短、可循环利用和可重新熔化成形是其中一些因素。无机纤维和有机基体结合能产生高性能复合材料，如CFRP(碳纤维增强塑料)、GFRP(玻璃纤维增强复合材料)。然而，非同类材料由于性能完全不同基本上难以粘着。无机增强体如玻璃纤维和碳纤维的使用，使得热塑性复合材料难以循环利用。最近几年，一些研究者准备用同种材料组成的增强体和基体来制备几种新的复合材料。Maron和他的团队被认为是最早把ＰＥ／ＰＥ和芳纶纤维／锦纶６６作为“整体”复合料进行广泛研究的人。为了避免由于纤维/基体粘合性差造成物质恶化，也为了获得更好的界面性、热性机械性、经济性和生态环保性，人们提出了无界面复合材料的概念。不同增强体和基体构成的同种材料的复合材料显示出更高的界面强度。这些材料可被定义为整体复合材料，它们由于纤维基体界面的粘着性强而几乎没有粘着性能的化学分离现象。最近研究者把聚乙烯和聚丙烯材料作为单一高分子复合材料研究，报告指出这些材料的界面粘着性能获了提高。聚酰胺材料也被选来与芳纶纤维结合使得整体复合材料种类增加。单一PE/PE复合材料的形成条件和拉伸性能，以及它们和界面性能的关系被人研究。聚乙烯纤维纬平针织物用来生产PE/PE复合材料薄而匀称加工条件，它对机械性能的影响也被研究。有一个合适的形成条件可使得生产的复合材料具有更好的拉伸和弯曲性能。PP/PP复合材料界面也被研究，纤维基体界面的穿晶结构形态增强了PP/PP复合材料的机械性能。正是纤维基体界面高度一的穿晶粒存在，聚丙烯短纤维增强的聚丙烯复合材料界面结合明显更加有效。用于编织的聚丙烯胶带和纤维的机械性能和形态以及它们对热压缩的影响已经被研究。形态研究表明聚乙烯和聚丙烯单一高分子复合材料是可以制备的，这些复合材料符合完全可循环利用工程复合材料的要求。微型复合材料芳纶纤维/锦纶66界面的穿晶结构已经被用动态的机械热分析研究，增强体和横晶粒形态松弛所需要的催化能量...
