给排水材质及技术交底大全VIP免费

给排水材质及技术交底大全_第1页
1/34
给排水材质及技术交底大全_第2页
2/34
给排水材质及技术交底大全_第3页
3/34

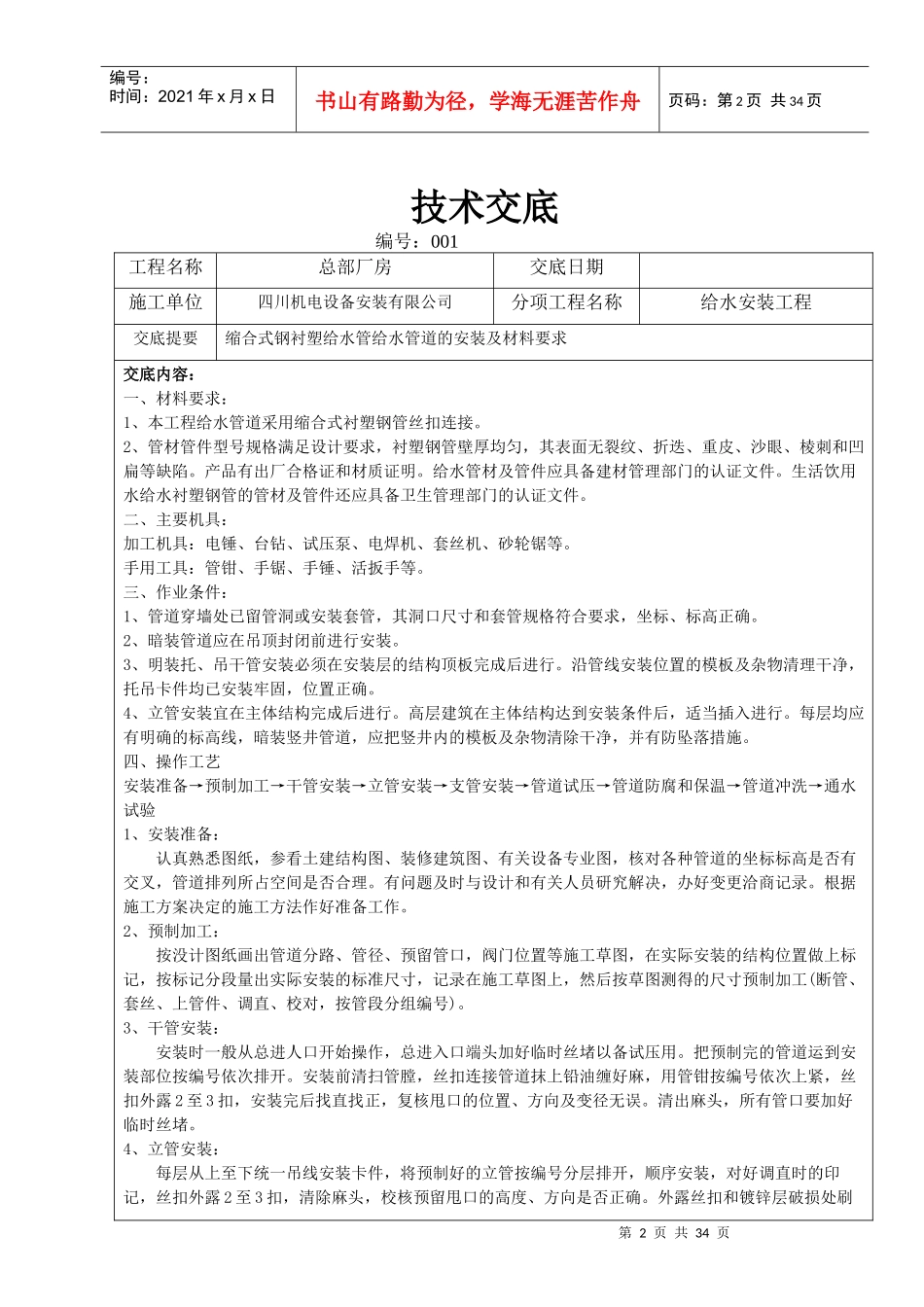

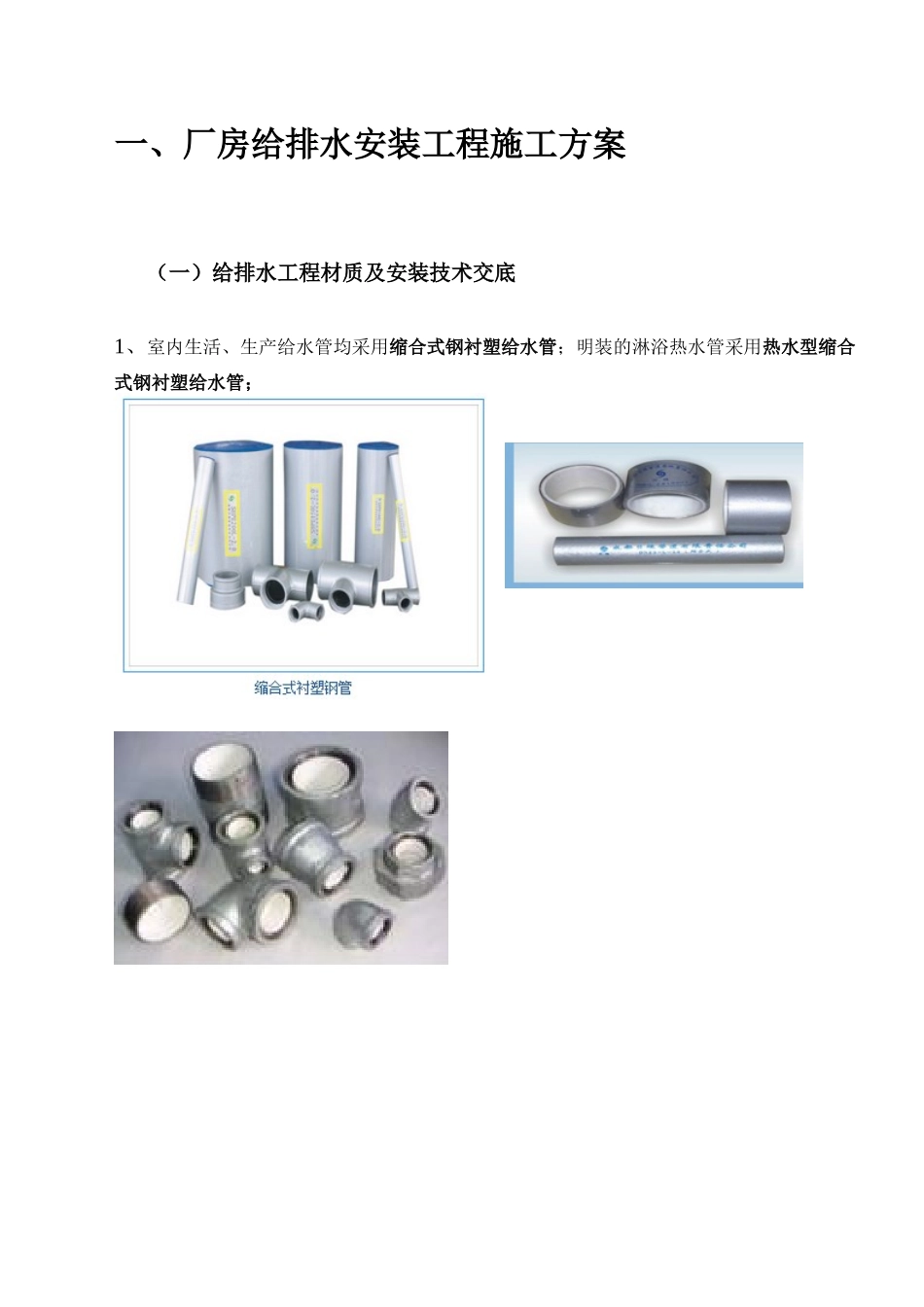

一、厂房给排水安装工程施工方案(一)给排水工程材质及安装技术交底1、室内生活、生产给水管均采用缩合式钢衬塑给水管;明装的淋浴热水管采用热水型缩合式钢衬塑给水管;第2页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共34页技术交底编号:001工程名称总部厂房交底日期施工单位四川机电设备安装有限公司分项工程名称给水安装工程交底提要缩合式钢衬塑给水管给水管道的安装及材料要求交底内容:一、材料要求:1、本工程给水管道采用缩合式衬塑钢管丝扣连接。2、管材管件型号规格满足设计要求,衬塑钢管壁厚均匀,其表面无裂纹、折迭、重皮、沙眼、棱刺和凹扁等缺陷。产品有出厂合格证和材质证明。给水管材及管件应具备建材管理部门的认证文件。生活饮用水给水衬塑钢管的管材及管件还应具备卫生管理部门的认证文件。二、主要机具:加工机具:电锤、台钻、试压泵、电焊机、套丝机、砂轮锯等。手用工具:管钳、手锯、手锤、活扳手等。三、作业条件:1、管道穿墙处已留管洞或安装套管,其洞口尺寸和套管规格符合要求,坐标、标高正确。2、暗装管道应在吊顶封闭前进行安装。3、明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净,托吊卡件均已安装牢固,位置正确。4、立管安装宜在主体结构完成后进行。高层建筑在主体结构达到安装条件后,适当插入进行。每层均应有明确的标高线,暗装竖井管道,应把竖井内的模板及杂物清除干净,并有防坠落措施。四、操作工艺安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道防腐和保温→管道冲洗→通水试验1、安装准备:认真熟悉图纸,参看土建结构图、装修建筑图、有关设备专业图,核对各种管道的坐标标高是否有交叉,管道排列所占空间是否合理。有问题及时与设计和有关人员研究解决,办好变更洽商记录。根据施工方案决定的施工方法作好准备工作。2、预制加工:按没计图纸画出管道分路、管径、预留管口,阀门位置等施工草图,在实际安装的结构位置做上标记,按标记分段量出实际安装的标准尺寸,记录在施工草图上,然后按草图测得的尺寸预制加工(断管、套丝、上管件、调直、校对,按管段分组编号)。3、干管安装:安装时一般从总进人口开始操作,总进入口端头加好临时丝堵以备试压用。把预制完的管道运到安装部位按编号依次排开。安装前清扫管膛,丝扣连接管道抹上铅油缠好麻,用管钳按编号依次上紧,丝扣外露2至3扣,安装完后找直找正,复核甩口的位置、方向及变径无误。清出麻头,所有管口要加好临时丝堵。4、立管安装:每层从上至下统一吊线安装卡件,将预制好的立管按编号分层排开,顺序安装,对好调直时的印记,丝扣外露2至3扣,清除麻头,校核预留甩口的高度、方向是否正确。外露丝扣和镀锌层破损处刷第3页共34页第2页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共34页好防锈漆。支管甩口处均加好临时丝堵。立管节门安装朝向应便于操作和维修。安装完后用线坠吊直找正,配合土建堵好楼板洞。竖井内立管安装的卡件宜在管井口设置型钢,上下统一吊线安装卡件。审核人交底人接受交底人技术交底编号:002工程名称四川总部厂房交底日期施工单位四川机电设备安装有限公司分项工程名称给水安装工程交底提要缩合式钢衬塑给水管给水管道的安装及材料要求5、支吊架安装:给水管道支吊架除锈后刷樟丹两道,红色调和漆两道。安装间距应按照规范及设计要求确定,支吊架安装牢固,吊竿竖直,托架水平。支吊架间距应符合下表规定:6、水压试验:管道安装完毕,应进行系统试压,试压前应检查各安装件、固定支架等是否安装到位。管道安装完闭均按设计和施工规范要求进行水压强度严密性试验,试验压力为1.4MPa,管道注满水后加压至试验压力,稳压10min,测试压力降不得超过0.02Mpa;再将至工作压力1.22Mpa,检查各连接口无渗漏现象为合格。试压前应将预留口堵严,关闭入口总阀门和所有泄水阀门,打开各分路及主管阀门和系统最高处的放风阀门。打开水源阀门,往系统内充水,满水后放净空气,并将阀门关闭。检查全部系统,当管道有压时,不...
