用MATLAB的GUIDE工具做有GUI界面的串口通信上位机VIP免费

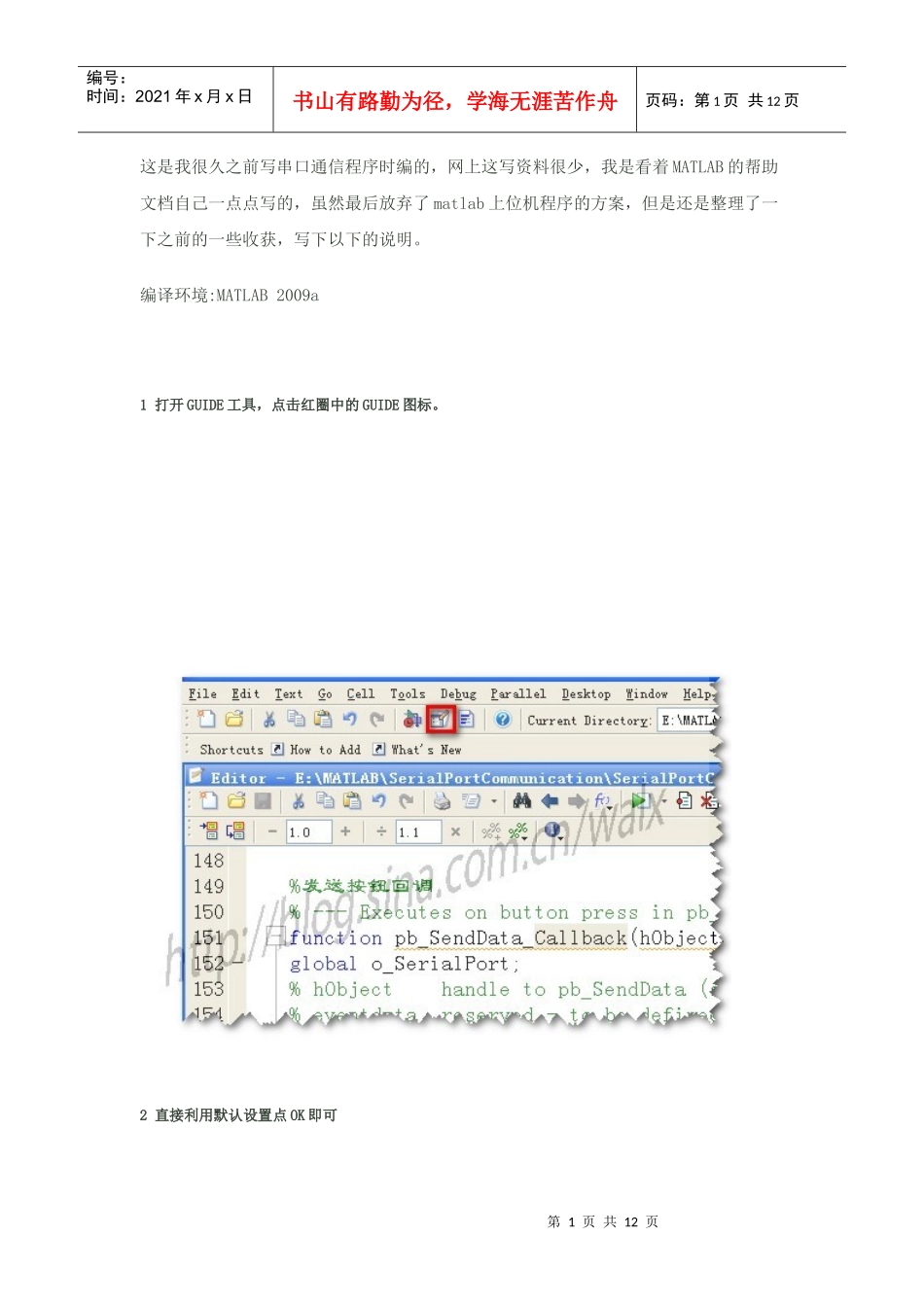

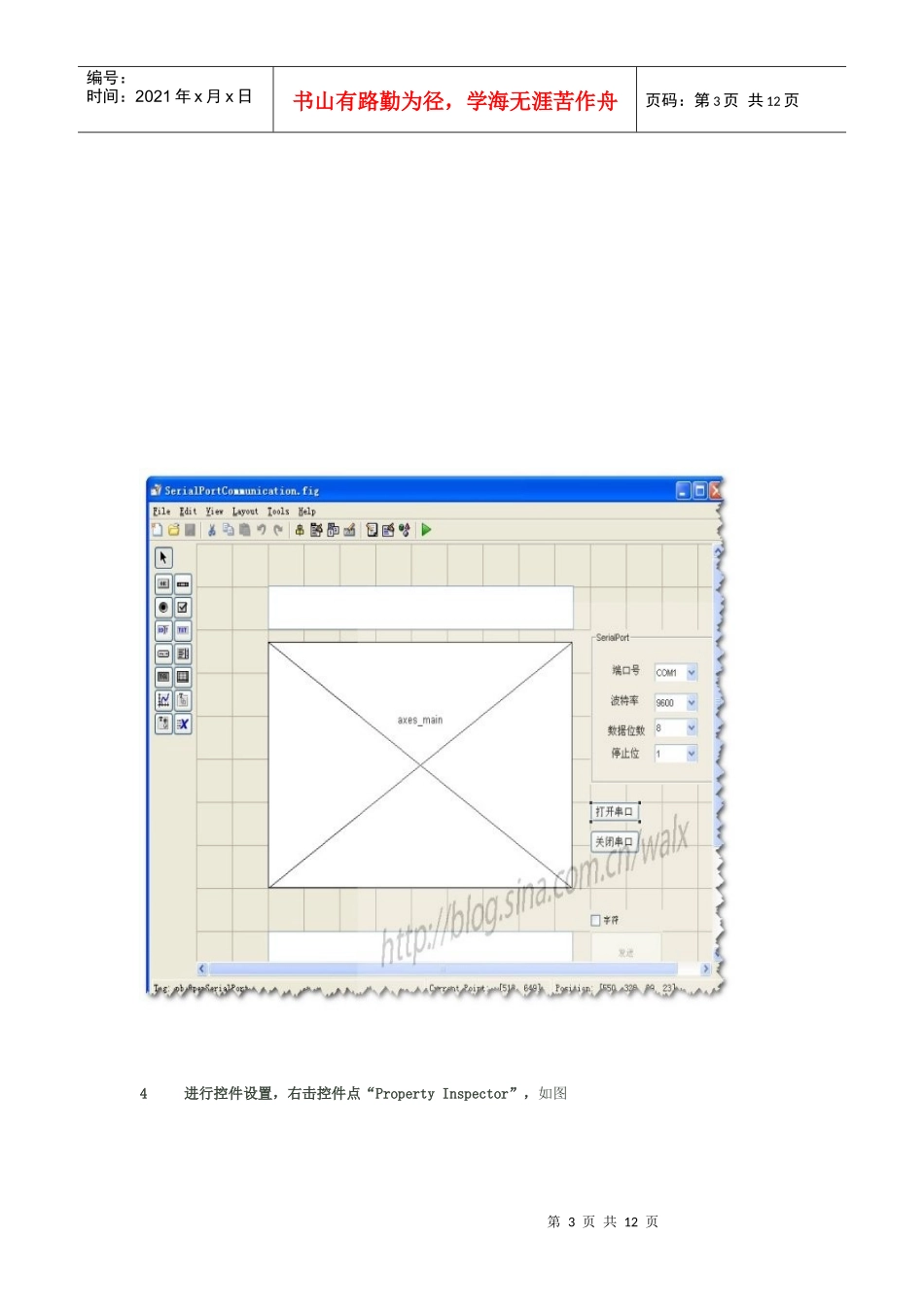

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页这是我很久之前写串口通信程序时编的，网上这写资料很少，我是看着MATLAB的帮助文档自己一点点写的，虽然最后放弃了matlab上位机程序的方案，但是还是整理了一下之前的一些收获，写下以下的说明。编译环境:MATLAB2009a1打开GUIDE工具，点击红圈中的GUIDE图标。2直接利用默认设置点OK即可第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页3在控件篮拖拽控件到如下图的形式第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页4进行控件设置，右击控件点“PropertyInspector”，如图第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页一般仅设置Tag选项和String选项。其中String选项在按钮控件中就是GUI显示时的字符。Tag属性较为重要，在GUI编程时控件的索引主要利用Tag选项的属性并且在GUI生成回调函数时候也是由Tag属性的值命名的。这里将“打开串口”按钮控件的String设置为“打开串口”，tag设置为pb_OpenSerialPort。具体控件的设置和关于GUI的编程还是看下帮助（截图部分）或找本这方面的书看一下。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页这里对我即将用的功能简述一下，MALTAB的GUI主要由两个文件，当设置好GUIDE时点击保存，这时将在当前路径自动产生两个名字相同的文件，但扩展标识符不同，一个为.fig文件，一个为.m文件，.fig主要是GUI图形文件，和GUIDE设计的图像相同，.m文件为程序文件，所有事件响应和计算功能都在这里实现。MATLAB的按钮以及各种控件事件响应是依靠一种叫做回调函数(CallbackFunction)来实现的(我理解为和VisualC++中的消息映射，C#中的异步委托事件响应一种原理)，自动生成的M文件中已经自动做好回调函数的名称和参数了，我们需要做的就是在其中添加你要进行的处理。第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页例如：我们要在鼠标单击按钮“打开串口”时进行一系列的串口初始化动作，这时右键单击“打开串口按钮”如图则MALAB会自动转向相应的M文件的回调函数的位置。如图第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页这里，因为该按钮的Tag为"pb_OpenSerialPort",则GUIDE自动生成的回调函数名即为pb_OpenSerialPort_Callback,函数有三个参数，hObject是当前控件对象，即打开串口按钮对象（面向对象技术中的概念），索引或设置当前对象（打开串口按钮对象）时只需要引用hObject就可以了。例如：改变当前空间的可见性，只需调用set(hObject,'Visable','off');打开串口对象在单击该按钮时即会隐藏。eventdata我暂时没有用到，所以暂且不管他handles我理解是整个GUI界面的索引句柄，所有GUI界面上的控件都可以通过他来索引，几乎有全局作用域，例如在打开串口按钮的回调中要将关闭串口按钮显示出来，可以这样调用set(handles.pb_CloseSerialPort,'Visable','on');就可以了！这里handles还有一个作用就是在不同控件间进行参数传递，只要对handle的成员变量进行赋值就可以了。当然后面要调用一下guidata(hObject,handles);将变量保存。例如打开串口按钮里面有个数据10需要关闭串口按钮调用可以这样写。%打开串口按钮回调函数中handles.double_vir=10;guidata(hObject,handles);%关闭串口按钮回调函数中a=handles.double_vir;5进行串口设置,参看如下图中的MATLAB帮助第8页共12页第7页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共12页串口初始化（主要在打开串口按钮的回调函数中），包括COM端口,BaudRate,DataBits,StopBitsBytesavailable事件设置，主要触发串口响应Bytesavailable事件的条件。BytesAvailableFcnSpecifytheM-filecallbackfunctiontoexecutewhenaspecifiednumberofbytesisavailableintheinputbuffe...
