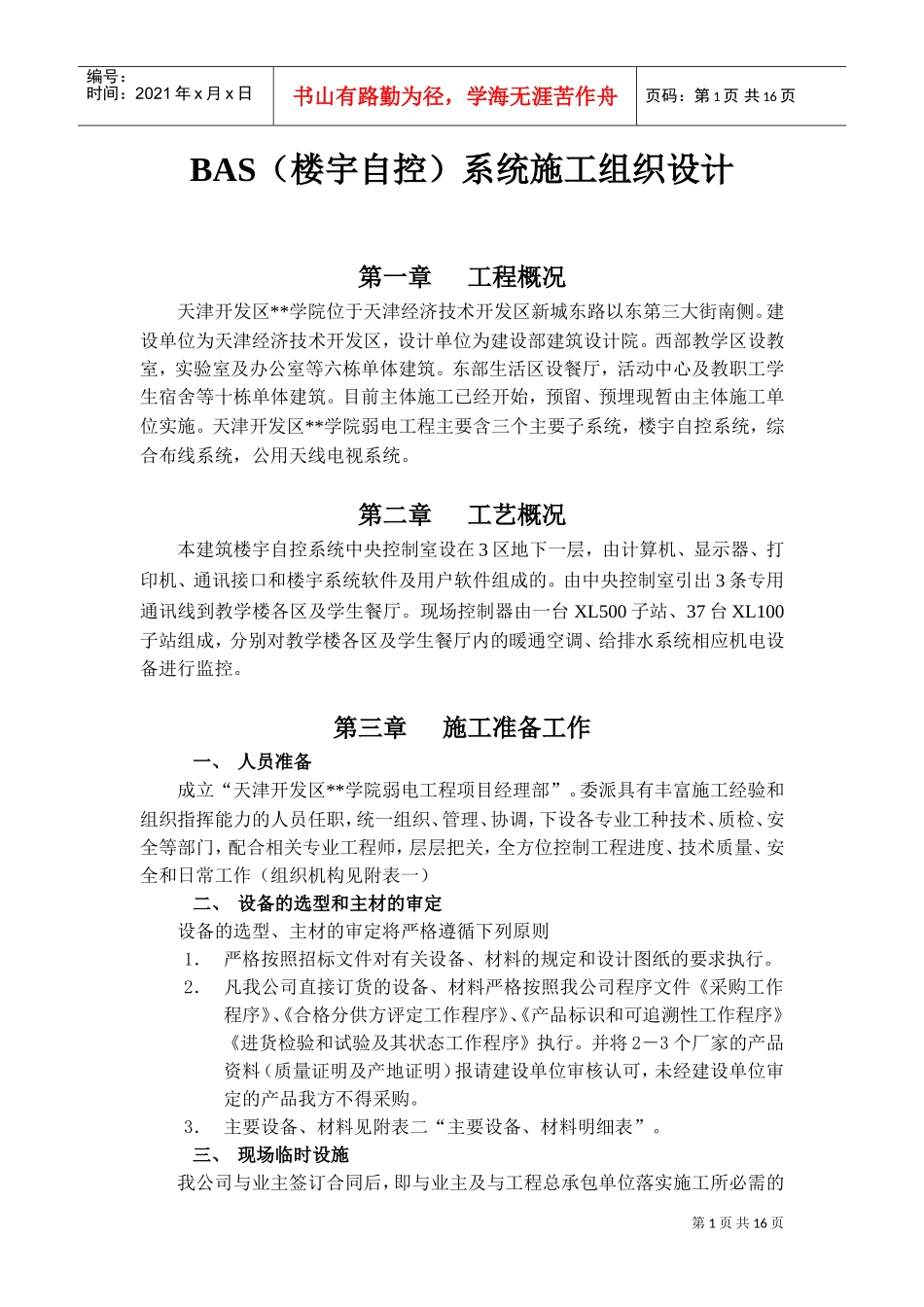

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页BAS（楼宇自控）系统施工组织设计第一章工程概况天津开发区**学院位于天津经济技术开发区新城东路以东第三大街南侧。建设单位为天津经济技术开发区，设计单位为建设部建筑设计院。西部教学区设教室，实验室及办公室等六栋单体建筑。东部生活区设餐厅，活动中心及教职工学生宿舍等十栋单体建筑。目前主体施工已经开始，预留、预埋现暂由主体施工单位实施。天津开发区**学院弱电工程主要含三个主要子系统，楼宇自控系统，综合布线系统，公用天线电视系统。第二章工艺概况本建筑楼宇自控系统中央控制室设在3区地下一层，由计算机、显示器、打印机、通讯接口和楼宇系统软件及用户软件组成的。由中央控制室引出3条专用通讯线到教学楼各区及学生餐厅。现场控制器由一台XL500子站、37台XL100子站组成，分别对教学楼各区及学生餐厅内的暖通空调、给排水系统相应机电设备进行监控。第三章施工准备工作一、人员准备成立“天津开发区**学院弱电工程项目经理部”。委派具有丰富施工经验和组织指挥能力的人员任职，统一组织、管理、协调，下设各专业工种技术、质检、安全等部门，配合相关专业工程师，层层把关，全方位控制工程进度、技术质量、安全和日常工作（组织机构见附表一）二、设备的选型和主材的审定设备的选型、主材的审定将严格遵循下列原则1．严格按照招标文件对有关设备、材料的规定和设计图纸的要求执行。2．凡我公司直接订货的设备、材料严格按照我公司程序文件《采购工作程序》、《合格分供方评定工作程序》、《产品标识和可追溯性工作程序》《进货检验和试验及其状态工作程序》执行。并将2－3个厂家的产品资料（质量证明及产地证明）报请建设单位审核认可，未经建设单位审定的产品我方不得采购。3．主要设备、材料见附表二“主要设备、材料明细表”。三、现场临时设施我公司与业主签订合同后，即与业主及与工程总承包单位落实施工所必需的第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页临时设施，如现场管理用房、仓储地点、用水用电等。保证按业主规定的日期开工四、技术准备工作1．提前安排本工程的工程技术人员，对技术工作进行技术交底、工程内容交底、工艺流程交底、熟悉所安装设备的性能、特点及规定，使所有人员在进入施工现场前胸中有数。2．技术部门根据本工程特点，认真组织好图纸会审，并结合本工程各项目的实际需要制定有针对性的分项施工方案。根据方案要求和有关技术、质量规范、组织施工人员进行技术交底和技术培训。3．通过认真审查施工图纸及有关施工资料，及时准确地做出施工预算，经批准后由物资供应部门供应部门筹备。第四章施工进度计划本施工进度计划主要包括工程项目的进度计划、各专业劳动力计划和施工机具计划三个方面。一、工程进度计划工种项目进度网络计划的编制，主要依据下述原则：1．业主关于2000年4月25日开工，2000年6月30日竣工的要求；（见安装工程进度计划表三）2．国内外施工工艺标准规定的施工方法和施工工艺流程；3．施工图纸和设计说明；4．各工种之间的施工顺序和搭接关系；5．本公司多年形成的施工经验和施工方法；6．合同签定后，将依据甲方要求，结合土建总包及装修工程进度计划安排，可做适当调整。二、各专业劳动力计划安排为保证本工程各项内容按预定计划完成，在编制施工进度计划时，我们充分考虑到各专业的完成每道工序所需要的劳动力，编制了相应的劳动力计划。（见附表四）三、施工机具计划为保质保量完成本工程，达到招标文件和设计要求的标准，我们在分析了本工程的特点之后，结合我公司的机具力量编制了主要机具计划。（见附表五）第五章主要施工方法和技术措施施工前根据现场情况详细制定方案，并按照施工流程图依次完成线管敷设、第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页穿线及设备安装、调试工作。施工流程图：施工阶段配合土建装修、空调、给排水工程进行管道、穿线、设备安装、调试、最终完成系统整体调试直至正常运行，中间进行管线的安...
