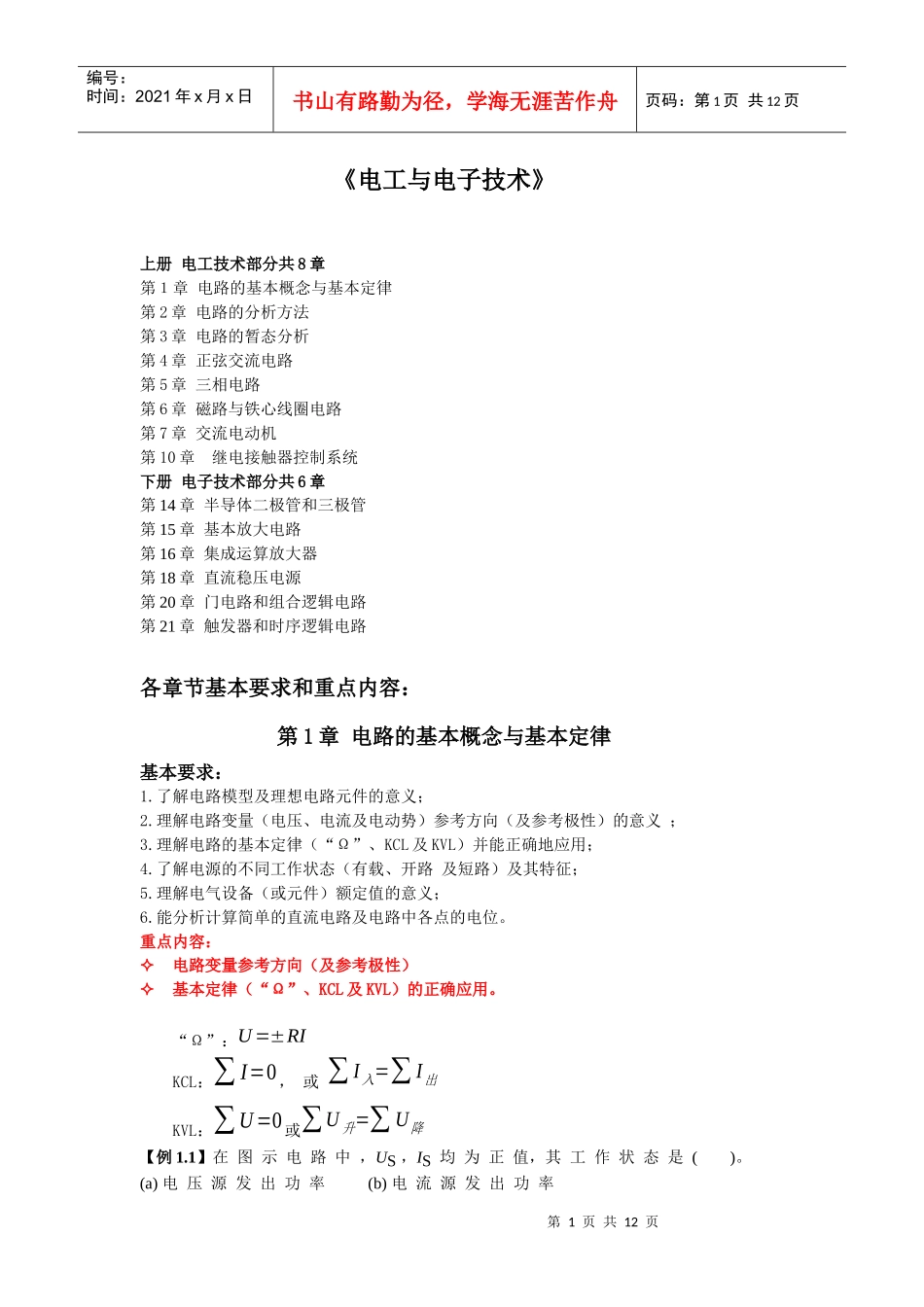

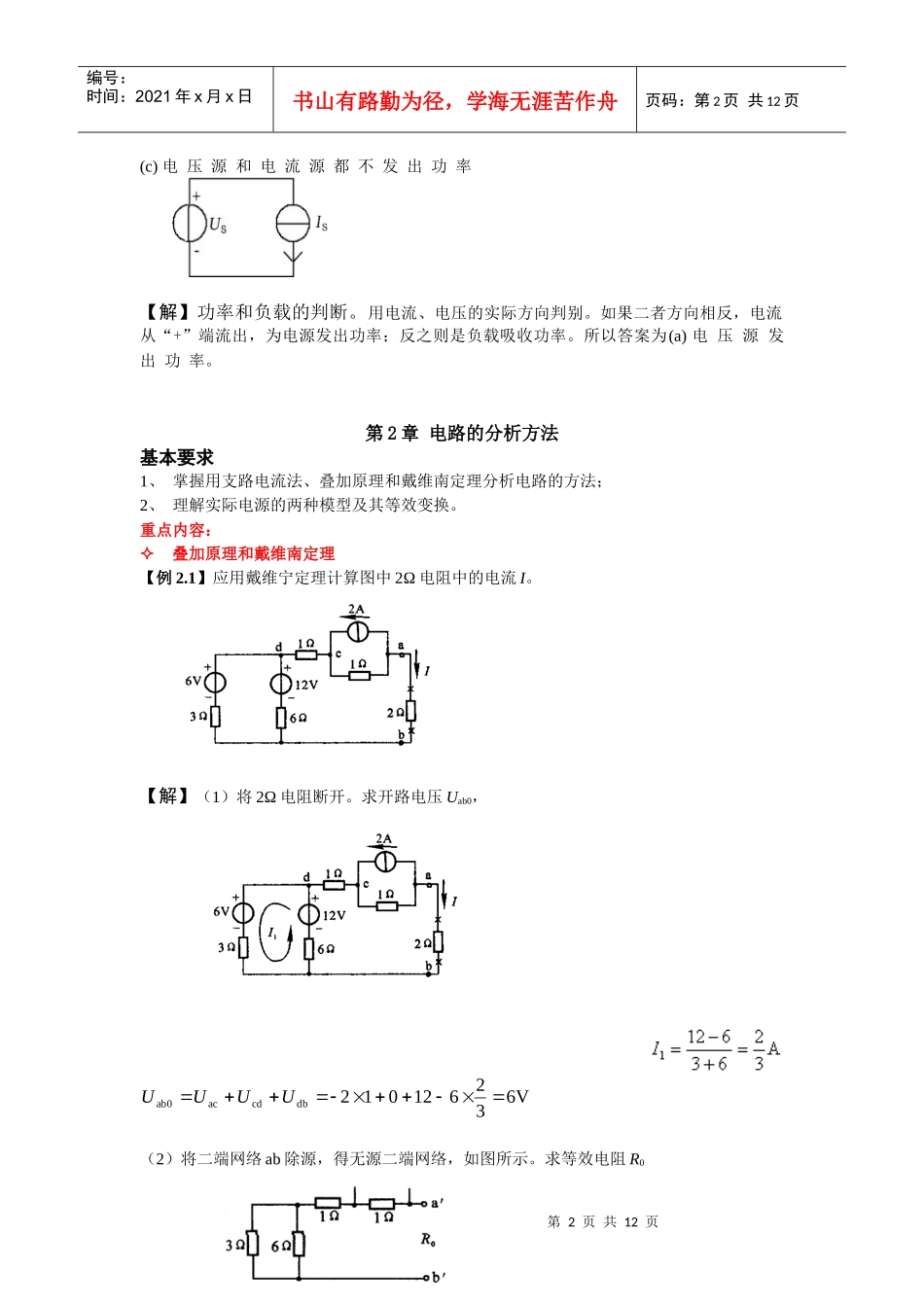

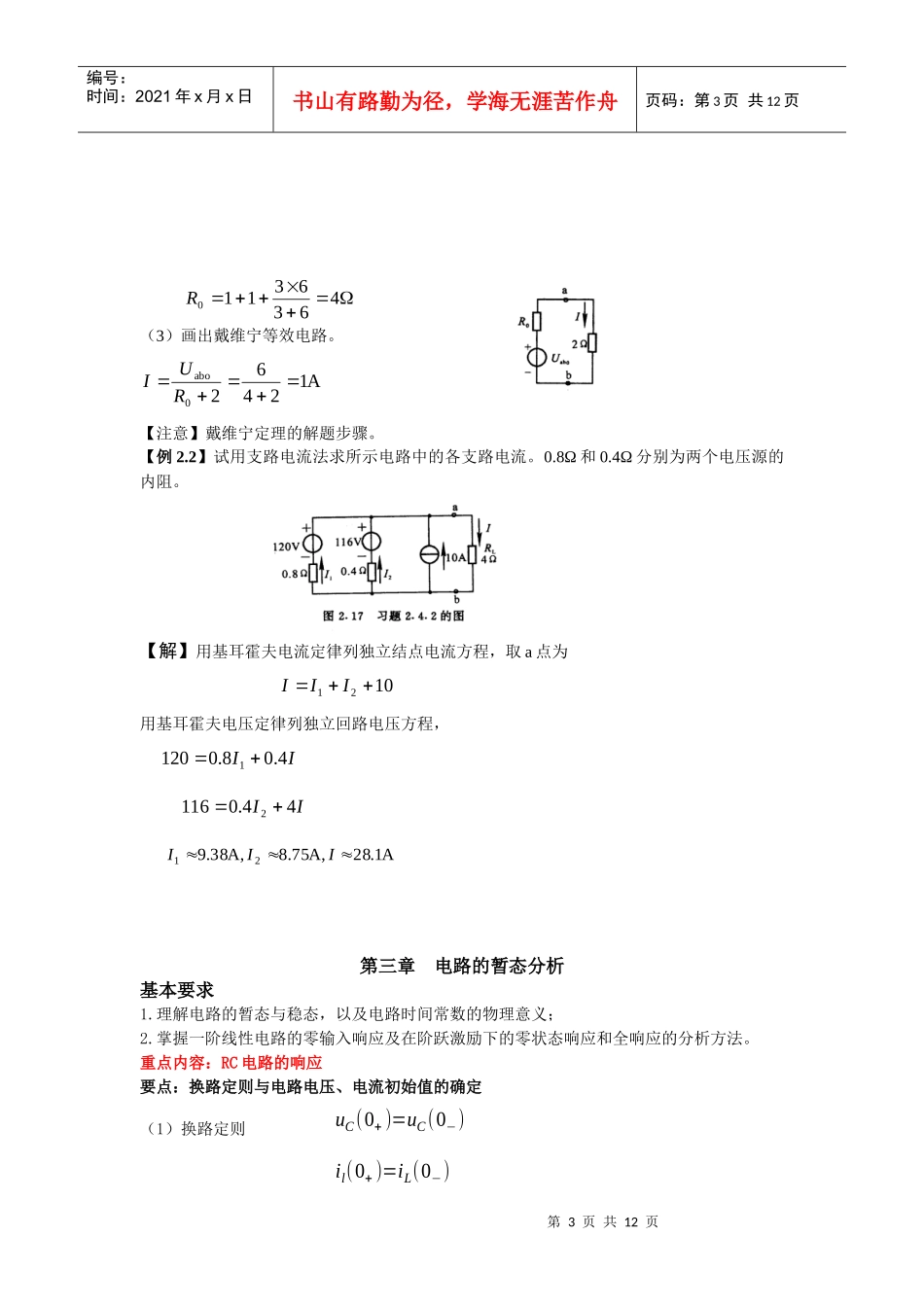

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页《电工与电子技术》上册电工技术部分共8章第１章电路的基本概念与基本定律第2章电路的分析方法第3章电路的暂态分析第4章正弦交流电路第5章三相电路第6章磁路与铁心线圈电路第7章交流电动机第10章继电接触器控制系统下册电子技术部分共6章第14章半导体二极管和三极管第15章基本放大电路第16章集成运算放大器第18章直流稳压电源第20章门电路和组合逻辑电路第21章触发器和时序逻辑电路各章节基本要求和重点内容：第1章电路的基本概念与基本定律基本要求：1.了解电路模型及理想电路元件的意义；2.理解电路变量（电压、电流及电动势）参考方向（及参考极性）的意义；3.理解电路的基本定律（“Ω”、KCL及KVL）并能正确地应用；4.了解电源的不同工作状态（有载、开路及短路）及其特征；5.理解电气设备（或元件）额定值的意义；6.能分析计算简单的直流电路及电路中各点的电位。重点内容：电路变量参考方向（及参考极性）基本定律（“Ω”、KCL及KVL）的正确应用。“Ω”：U=±RIKCL：∑I=0，或∑I入=∑I出KVL：∑U=0或∑U升=∑U降【例1.1】在图示电路中，US，IS均为正值，其工作状态是()。(a)电压源发出功率(b)电流源发出功率第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页(c)电压源和电流源都不发出功率【解】功率和负载的判断。用电流、电压的实际方向判别。如果二者方向相反，电流从“+”端流出，为电源发出功率；反之则是负载吸收功率。所以答案为(a)电压源发出功率。第2章电路的分析方法基本要求1、掌握用支路电流法、叠加原理和戴维南定理分析电路的方法；2、理解实际电源的两种模型及其等效变换。重点内容：叠加原理和戴维南定理【例2.1】应用戴维宁定理计算图中2Ω电阻中的电流I。【解】（1）将2Ω电阻断开。求开路电压Uab0，（2）将二端网络ab除源，得无源二端网络，如图所示。求等效电阻R0V632612012dbcdacab0UUUU第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页（3）画出戴维宁等效电路。【注意】戴维宁定理的解题步骤。【例2.2】试用支路电流法求所示电路中的各支路电流。0.8Ω和0.4Ω分别为两个电压源的内阻。【解】用基耳霍夫电流定律列独立结点电流方程，取a点为用基耳霍夫电压定律列独立回路电压方程，第三章电路的暂态分析基本要求1.理解电路的暂态与稳态，以及电路时间常数的物理意义；2.掌握一阶线性电路的零输入响应及在阶跃激励下的零状态响应和全响应的分析方法。重点内容：RC电路的响应要点：换路定则与电路电压、电流初始值的确定（1）换路定则uC(0+)=uC(0−)46363110RA124620aboRUI1021IIIII4.08.01201II44.01162A1.28,A75.8,A38.921IIIil(0+)=iL(0−)第4页共12页第3页共12页V5V30)S(tk1k2F3Cuab编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页(2)应用换路定则确定电流、电压初始值的方法首先求出换路前稳态电路中储存元件电感中的电流iL(0−)和电容两端的电压uC(0−)；对换路后的电路，应用换路定律，将电感元件用理想电流源iL(0+)代替，将电容元件用理想电压源uC(0+)代替，然后计算各支路的电流和元件端的电压，即为所求初始值。（3）“三要素法”f(t)=f(∞)+[f(0+)−f(∞)]e−tτ【例3.1】电路如下图所示，开关S长期合在a上，如在t=0时把它合到位置b后，试求uC。【解】uC(0−)=21+2×5=103VuC(0+)=uC(0−)=103VuC(∞)=21+2×3=2Vτ=RC=(1//2)k×3μ=2msuC=uC(∞)+[uC(0+)−uC(∞)]¿2+（103-2）e−tτ=2+43e−tτV第4章正弦交流电路基本要求：1.理解正弦量的三要素，特别是有效值和相位差；2.熟悉正弦量的各种表示方法以及相互间的关系；3.掌握单一参数的电压、电流之间的关系，并掌握用相量法计算简单的交流电路的方法；4.掌握有功功率和功率因数的计算，了解瞬时功率、无功功率、视在功率的概念和提高功率因数的经济意义。本章重点：单一参数的电压...
