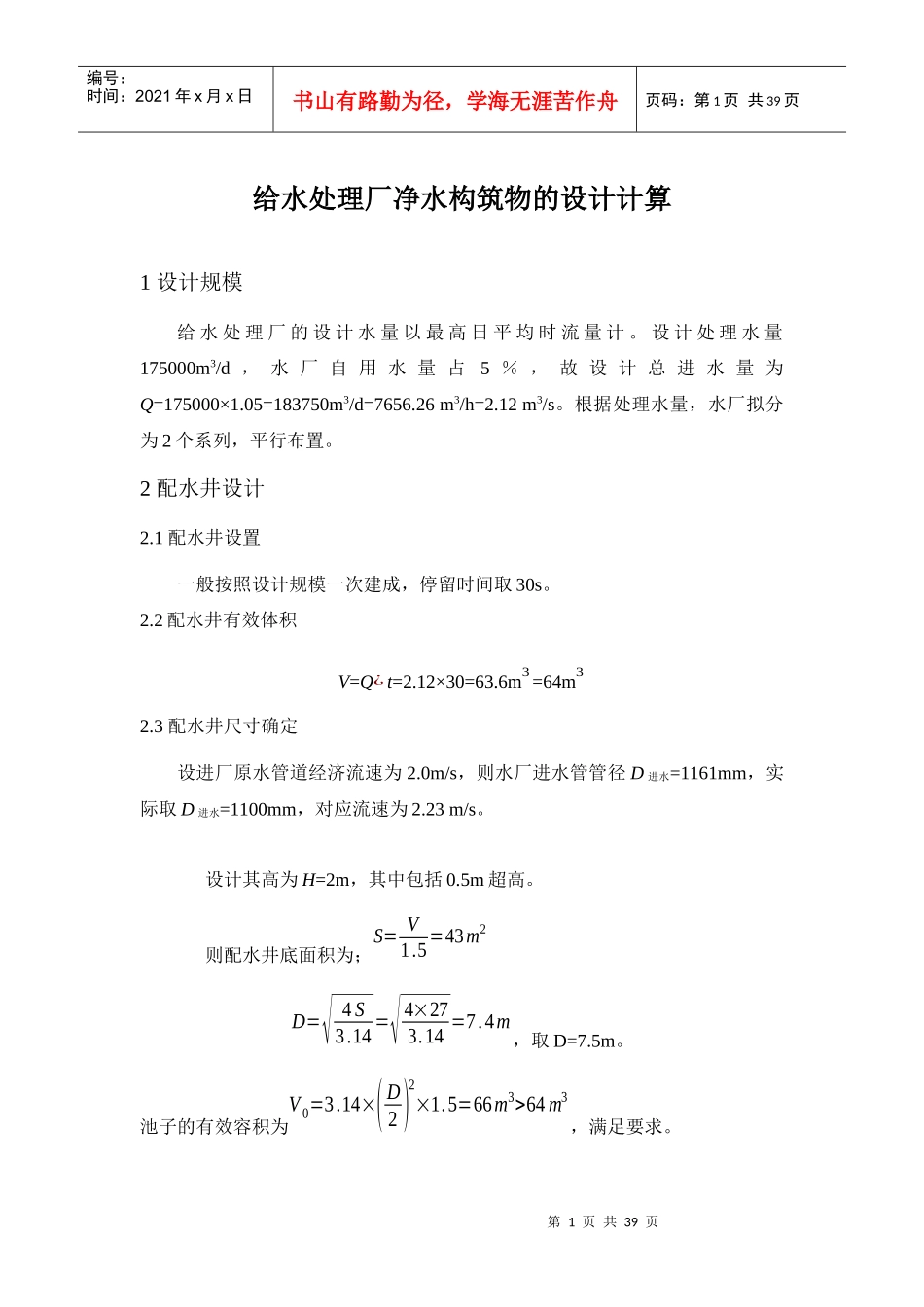

给水处理厂净水构筑物设计计算示例VIP免费

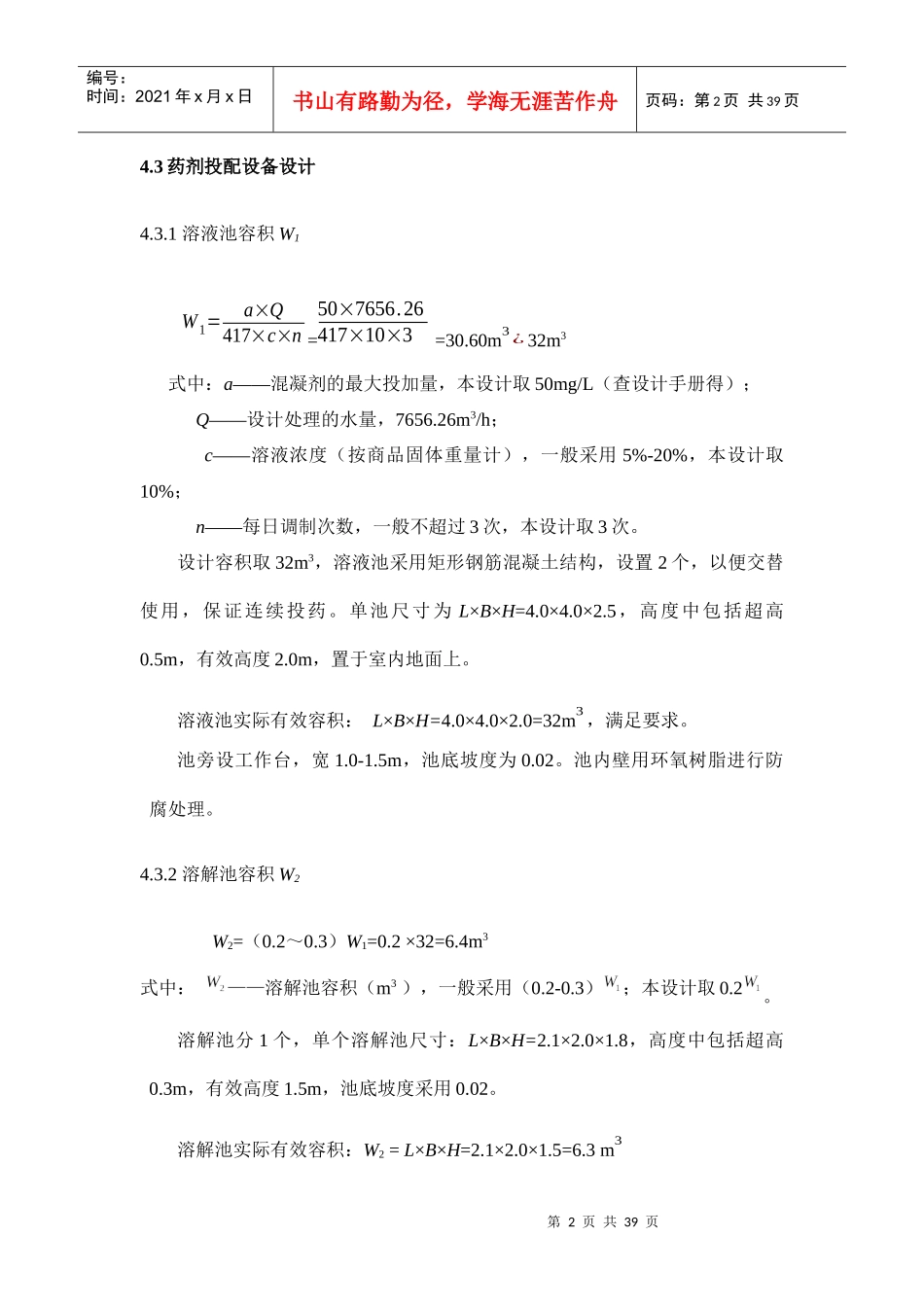

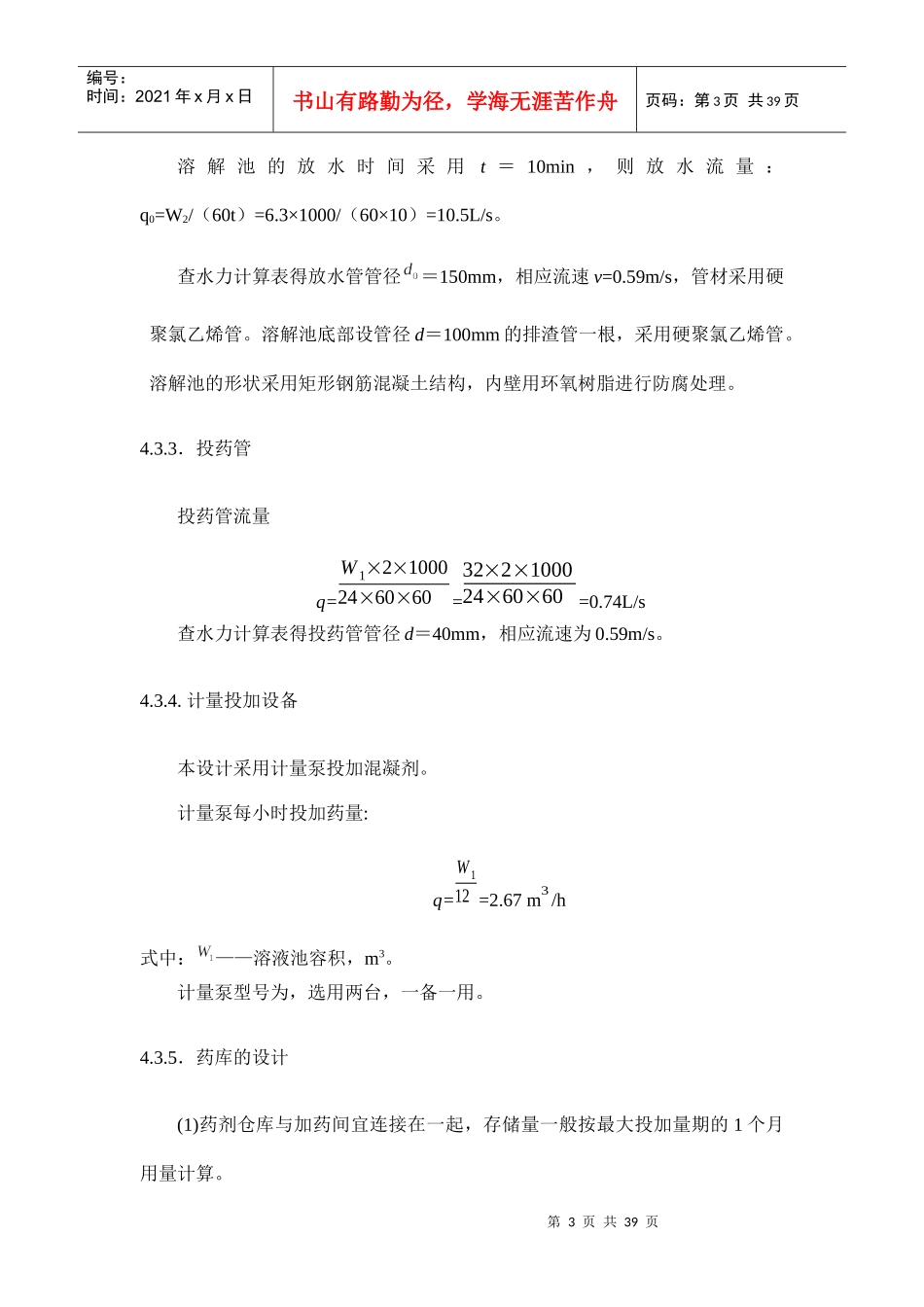

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页给水处理厂净水构筑物的设计计算1设计规模给水处理厂的设计水量以最高日平均时流量计。设计处理水量175000m3/d，水厂自用水量占5％，故设计总进水量为Q=175000×1.05=183750m3/d=7656.26m3/h=2.12m3/s。根据处理水量，水厂拟分为2个系列，平行布置。2配水井设计2.1配水井设置一般按照设计规模一次建成，停留时间取30s。2.2配水井有效体积V=Q¿t=2.12×30=63.6m3=64m32.3配水井尺寸确定设进厂原水管道经济流速为2.0m/s，则水厂进水管管径D进水=1161mm，实际取D进水=1100mm，对应流速为2.23m/s。设计其高为H=2m，其中包括0.5m超高。则配水井底面积为；S=V1.5=43m2D=√4S3.14=√4×273.14=7.4m，取D=7.5m。池子的有效容积为V0=3.14×(D2)2×1.5=66m3>64m3，满足要求。第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页4.3药剂投配设备设计4.3.1溶液池容积W1W1=a×Q417×c×n=50×7656.26417×10×3=30.60m3¿32m3式中：a——混凝剂的最大投加量，本设计取50mg/L（查设计手册得）；Q——设计处理的水量，7656.26m3/h；c——溶液浓度（按商品固体重量计），一般采用5%-20%，本设计取10%；n——每日调制次数，一般不超过3次，本设计取3次。设计容积取32m3，溶液池采用矩形钢筋混凝土结构，设置2个，以便交替使用，保证连续投药。单池尺寸为L×B×H=4.0×4.0×2.5，高度中包括超高0.5m，有效高度2.0m，置于室内地面上。溶液池实际有效容积：L×B×H=4.0×4.0×2.0=32m3，满足要求。池旁设工作台，宽1.0-1.5m，池底坡度为0.02。池内壁用环氧树脂进行防腐处理。4.3.2溶解池容积W2W2=（0.2～0.3）W1=0.2×32=6.4m3式中：——溶解池容积（m3），一般采用（0.2-0.3）；本设计取0.2。溶解池分1个，单个溶解池尺寸：L×B×H=2.1×2.0×1.8，高度中包括超高0.3m，有效高度1.5m，池底坡度采用0.02。溶解池实际有效容积：W2=L×B×H=2.1×2.0×1.5=6.3m3第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页溶解池的放水时间采用t＝10min，则放水流量：q0=W2/（60t）=6.3×1000/（60×10）=10.5L/s。查水力计算表得放水管管径＝150mm，相应流速v=0.59m/s，管材采用硬聚氯乙烯管。溶解池底部设管径d＝100mm的排渣管一根，采用硬聚氯乙烯管。溶解池的形状采用矩形钢筋混凝土结构，内壁用环氧树脂进行防腐处理。4.3.3．投药管投药管流量q=W1×2×100024×60×60=32×2×100024×60×60=0.74L/s查水力计算表得投药管管径d＝40mm，相应流速为0.59m/s。4.3.4.计量投加设备本设计采用计量泵投加混凝剂。计量泵每小时投加药量:q=W112=2.67m3/h式中：——溶液池容积，m3。计量泵型号为，选用两台，一备一用。4.3.5．药库的设计(1)药剂仓库与加药间宜连接在一起，存储量一般按最大投加量期的1个月用量计算。第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页(2)仓库除确定的有效面积外，还要考虑放置泵称的地方，并尽可能考虑汽车运输方便，留有1.5米宽的过道。(3)应有良好的通风条件，并组织受潮，同时仓库的地坪和墙壁应有相应的防腐措施。仓库容积考虑存放15天的混凝剂用量。仓库靠近加药间。每日混凝剂用量为50×183750/106=9.19t药剂通道系数采用15%，则面积为115%药品堆放高度按2.0m计，则所需面积为（9.19×15×1.15）/3=52.84m2取54㎡，平面尺寸为9×6㎡。4.3.6．需用空气量（1）溶液池所需空气量Q=nFq=2×（3×2.7）×8=129.6L/s式中：Q——溶液池所需空气量；F——药池平面面积，m2；q——空气供给强度，L/（s.m2），取8L/（s.m2）；n——每日调制次数，一般不超过3次，本设计取3次。（2）溶解池所需空气量Q=nFq=2×（2.1×1.0）×5=21L/s式中：Q——溶液池所需空气量；F——药池平面面积，m2；第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页q——空气供给强度，L/（s.m2）,取5L/（s.m2）；n——每日调制次数，一...
