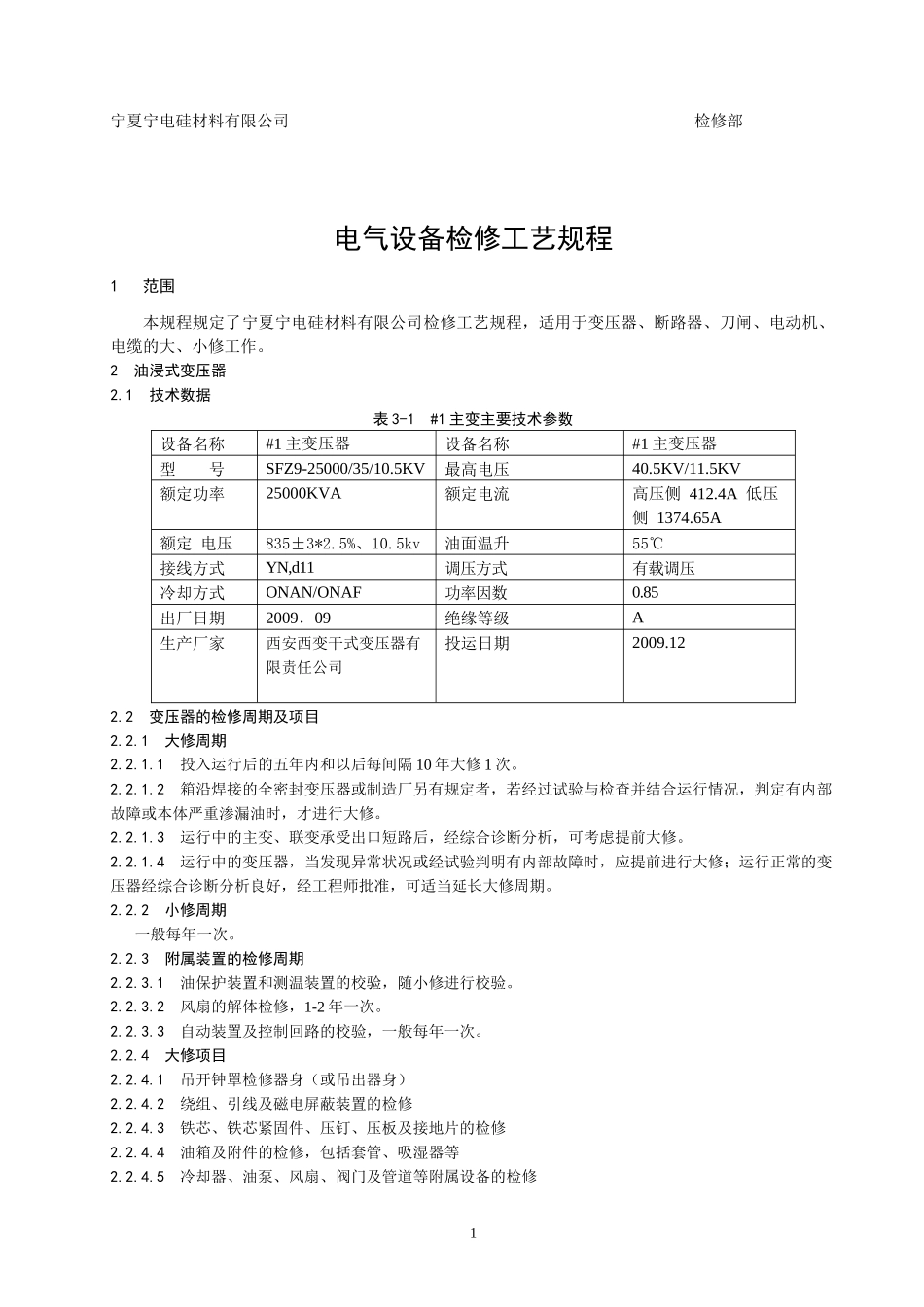

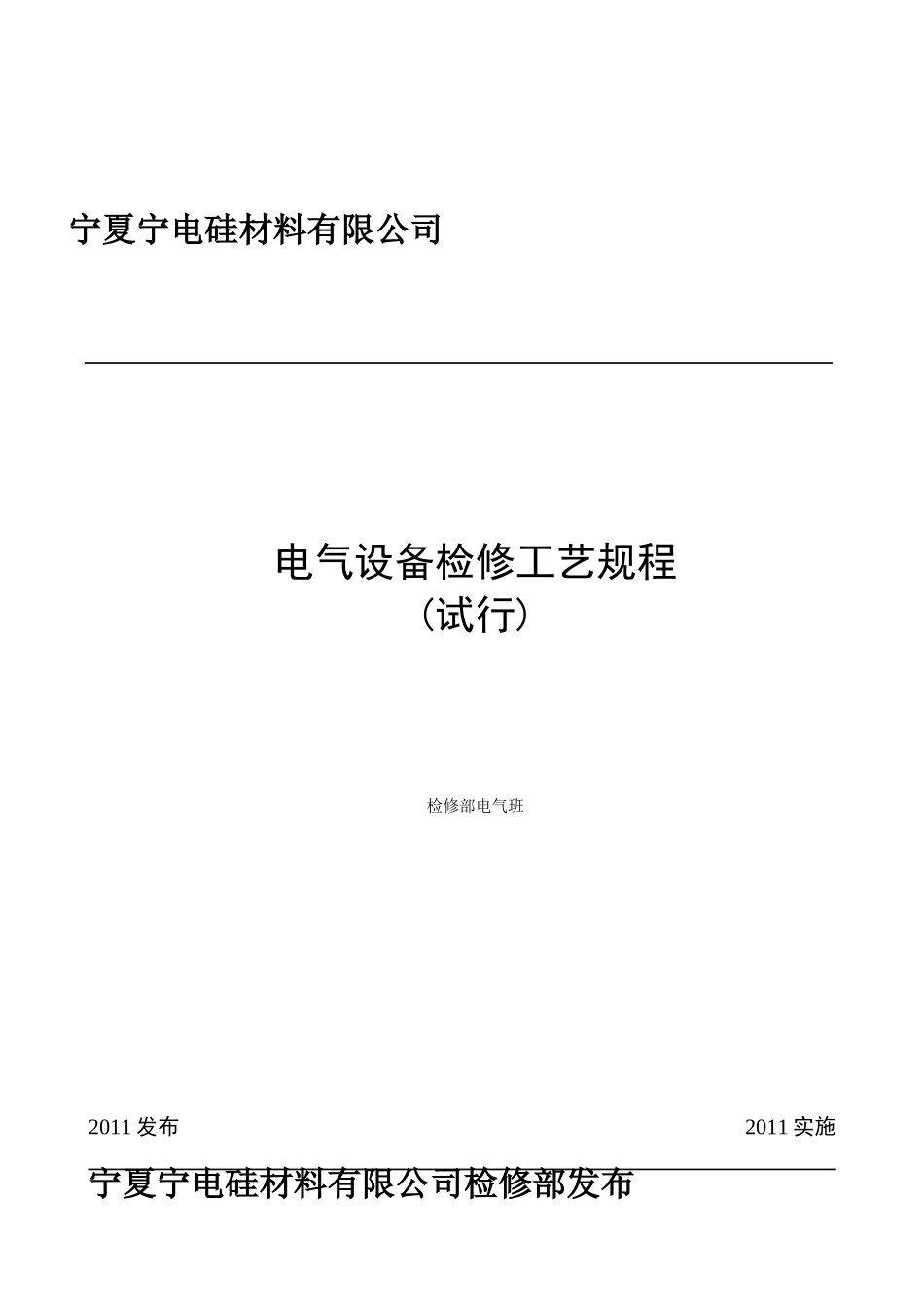

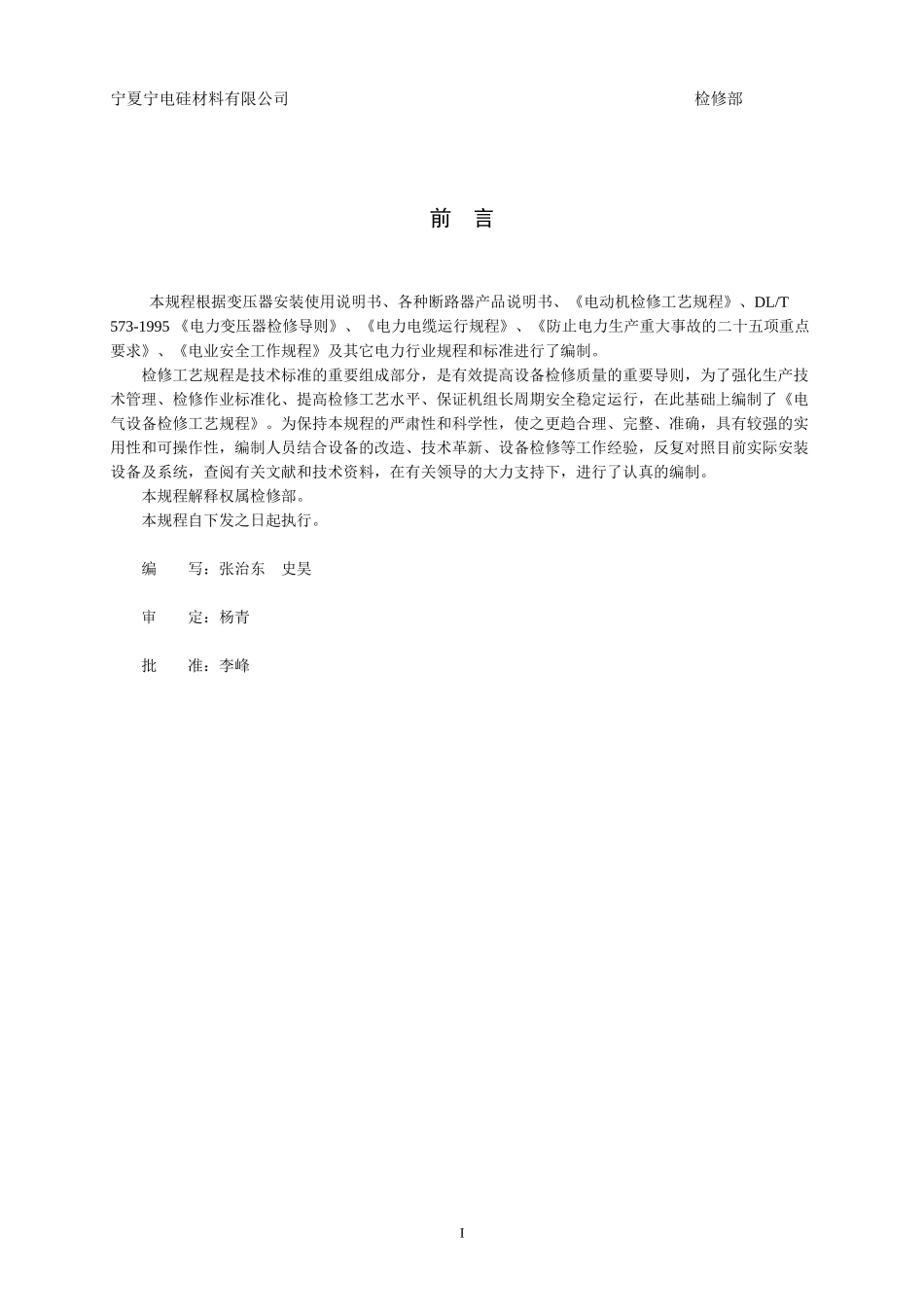

宁夏宁电硅材料有限公司电气设备检修工艺规程(试行)检修部电气班2011发布2011实施宁夏宁电硅材料有限公司检修部发布宁夏宁电硅材料有限公司检修部前言本规程根据变压器安装使用说明书、各种断路器产品说明书、《电动机检修工艺规程》、DL/T573-1995《电力变压器检修导则》、《电力电缆运行规程》、《防止电力生产重大事故的二十五项重点要求》、《电业安全工作规程》及其它电力行业规程和标准进行了编制。检修工艺规程是技术标准的重要组成部分，是有效提高设备检修质量的重要导则，为了强化生产技术管理、检修作业标准化、提高检修工艺水平、保证机组长周期安全稳定运行，在此基础上编制了《电气设备检修工艺规程》。为保持本规程的严肃性和科学性，使之更趋合理、完整、准确，具有较强的实用性和可操作性，编制人员结合设备的改造、技术革新、设备检修等工作经验，反复对照目前实际安装设备及系统，查阅有关文献和技术资料，在有关领导的大力支持下，进行了认真的编制。本规程解释权属检修部。本规程自下发之日起执行。编写：张治东史昊审定：杨青批准：李峰I宁夏宁电硅材料有限公司检修部电气设备检修工艺规程1范围本规程规定了宁夏宁电硅材料有限公司检修工艺规程，适用于变压器、断路器、刀闸、电动机、电缆的大、小修工作。2油浸式变压器2.1技术数据表3-1#1主变主要技术参数设备名称#1主变压器设备名称#1主变压器型号SFZ9-25000/35/10.5KV最高电压40.5KV/11.5KV额定功率25000KVA额定电流高压侧412.4A低压侧1374.65A额定电压835±3*2.5%、10.5kv油面温升55℃接线方式YN,d11调压方式有载调压冷却方式ONAN/ONAF功率因数0.85出厂日期2009．09绝缘等级A生产厂家西安西变干式变压器有限责任公司投运日期2009.122.2变压器的检修周期及项目2.2.1大修周期2.2.1.1投入运行后的五年内和以后每间隔10年大修1次。2.2.1.2箱沿焊接的全密封变压器或制造厂另有规定者，若经过试验与检查并结合运行情况，判定有内部故障或本体严重渗漏油时，才进行大修。2.2.1.3运行中的主变、联变承受出口短路后，经综合诊断分析，可考虑提前大修。2.2.1.4运行中的变压器，当发现异常状况或经试验判明有内部故障时，应提前进行大修；运行正常的变压器经综合诊断分析良好，经工程师批准，可适当延长大修周期。2.2.2小修周期一般每年一次。2.2.3附属装置的检修周期2.2.3.1油保护装置和测温装置的校验，随小修进行校验。2.2.3.2风扇的解体检修，1-2年一次。2.2.3.3自动装置及控制回路的校验，一般每年一次。2.2.4大修项目2.2.4.1吊开钟罩检修器身（或吊出器身）2.2.4.2绕组、引线及磁电屏蔽装置的检修2.2.4.3铁芯、铁芯紧固件、压钉、压板及接地片的检修2.2.4.4油箱及附件的检修，包括套管、吸湿器等2.2.4.5冷却器、油泵、风扇、阀门及管道等附属设备的检修1宁夏宁电硅材料有限公司检修部2.2.4.6安全保护装置的检修2.2.4.7油保护装置的检修2.2.4.8测温装置的校验2.2.4.9操作控制箱的检修和试验2.2.4.10无励磁分接开关和有载分接开关的检修2.2.4.11全部密封胶垫的更换和组件试漏2.2.4.10必要时对器身绝缘进行干燥处理2.2.4.11变压器油的处理或换油2.2.4.12清扫油箱并进行喷涂油漆2.2.4.13大修的试验和试运行2.2.5小修项目2.2.5.1处理已发现的缺陷2.2.5.2放出储油柜积污器中的污油2.2.5.3检修油位计，调整油位2.2.5.4检修冷却装置：包括风扇、油流继电器等，必要时吹扫冷却器管束2.2.5.5检修安全保护装置：包括储油柜、压力释放阀（安全气道）、气体继电器等2.2.5.6检修油保护装置2.2.5.7检修测温装置：包括压力式温度计、电阻温度计（绕组温度计）、棒形温度计等2.2.5.8检修调压装置、测量装置及控制箱，并进行调试2.2.5.9检查接地系统2.2.5.10检修全部阀门和塞子，检查全部密封状态，处理渗漏油2.2.5.11清扫油箱和附件，必要时进行补漆2.2.5.10清扫外绝缘和检查导电接头（包括套管将军帽）2.3变压器检修前的准备工作2.3.1查阅档案了解变压器的运行状况2.3.1.1运行中所发现的缺陷和异常（事故）情况，出口短路的次数和情况2.3.1.2负载、温度和附属装置的运行情况2.3.1.3查阅上次大修总结报告和技术档案2.3.1.4查阅...
