结构力学 华北水利水电学院试题纸 (3)VIP免费

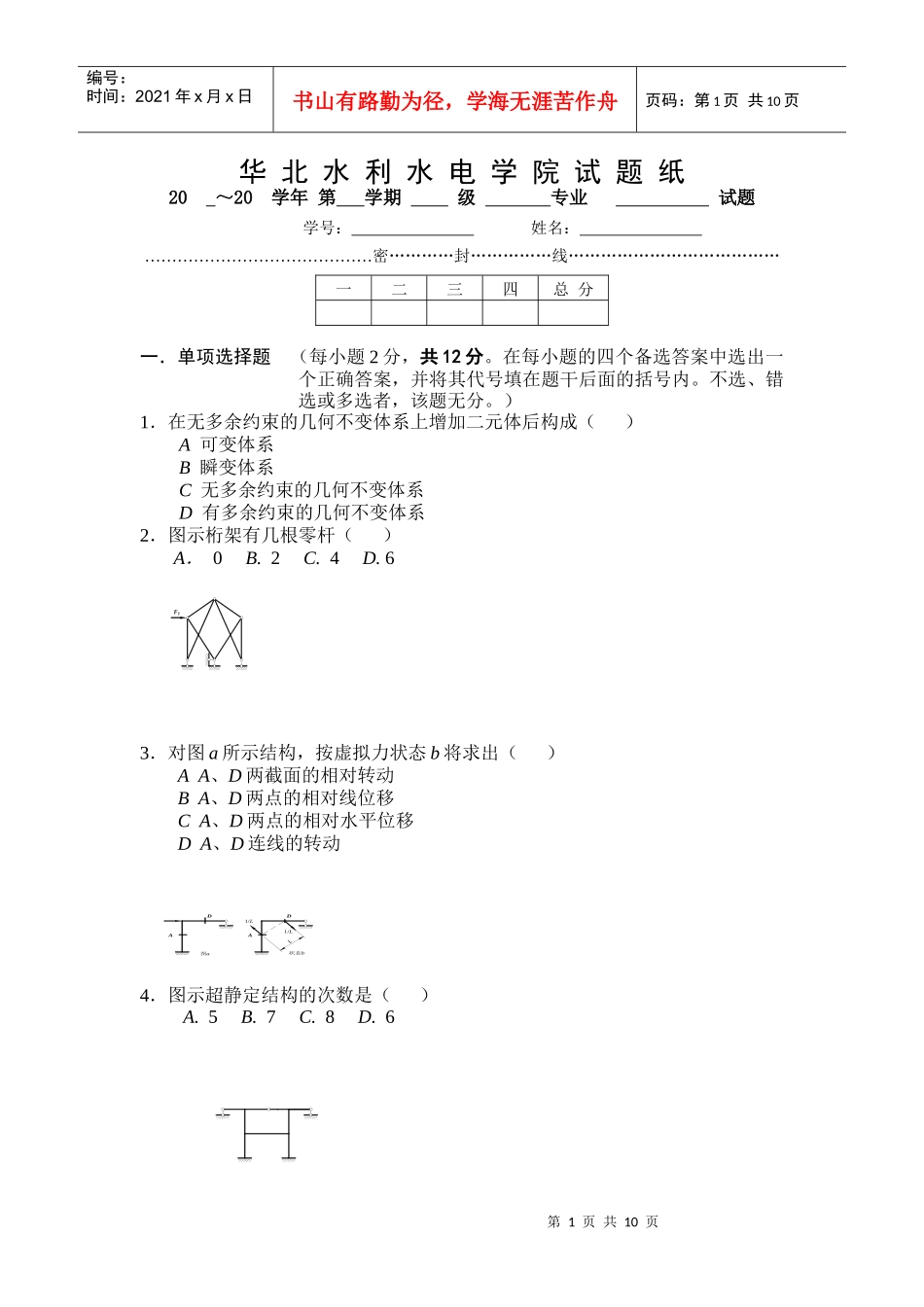

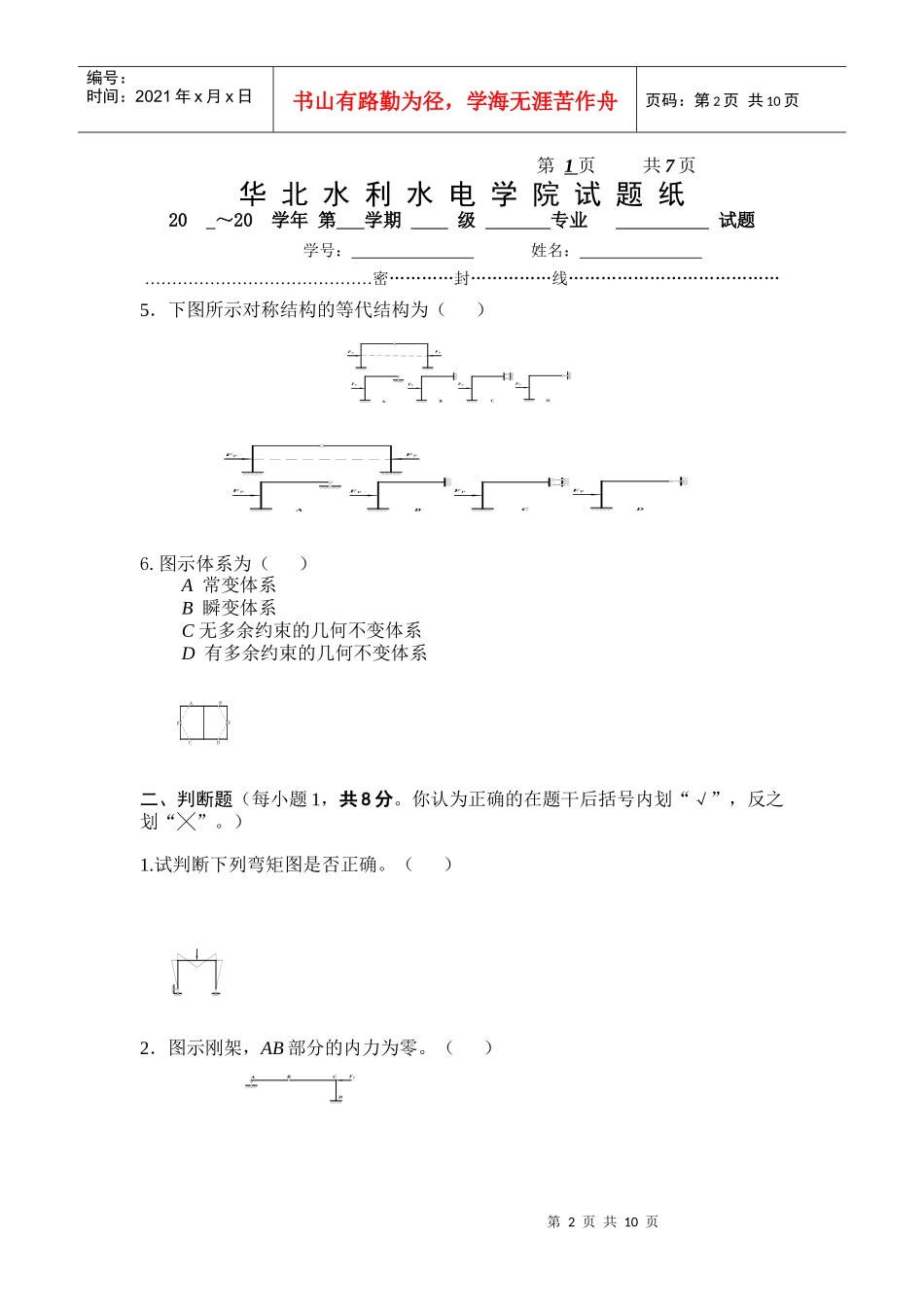

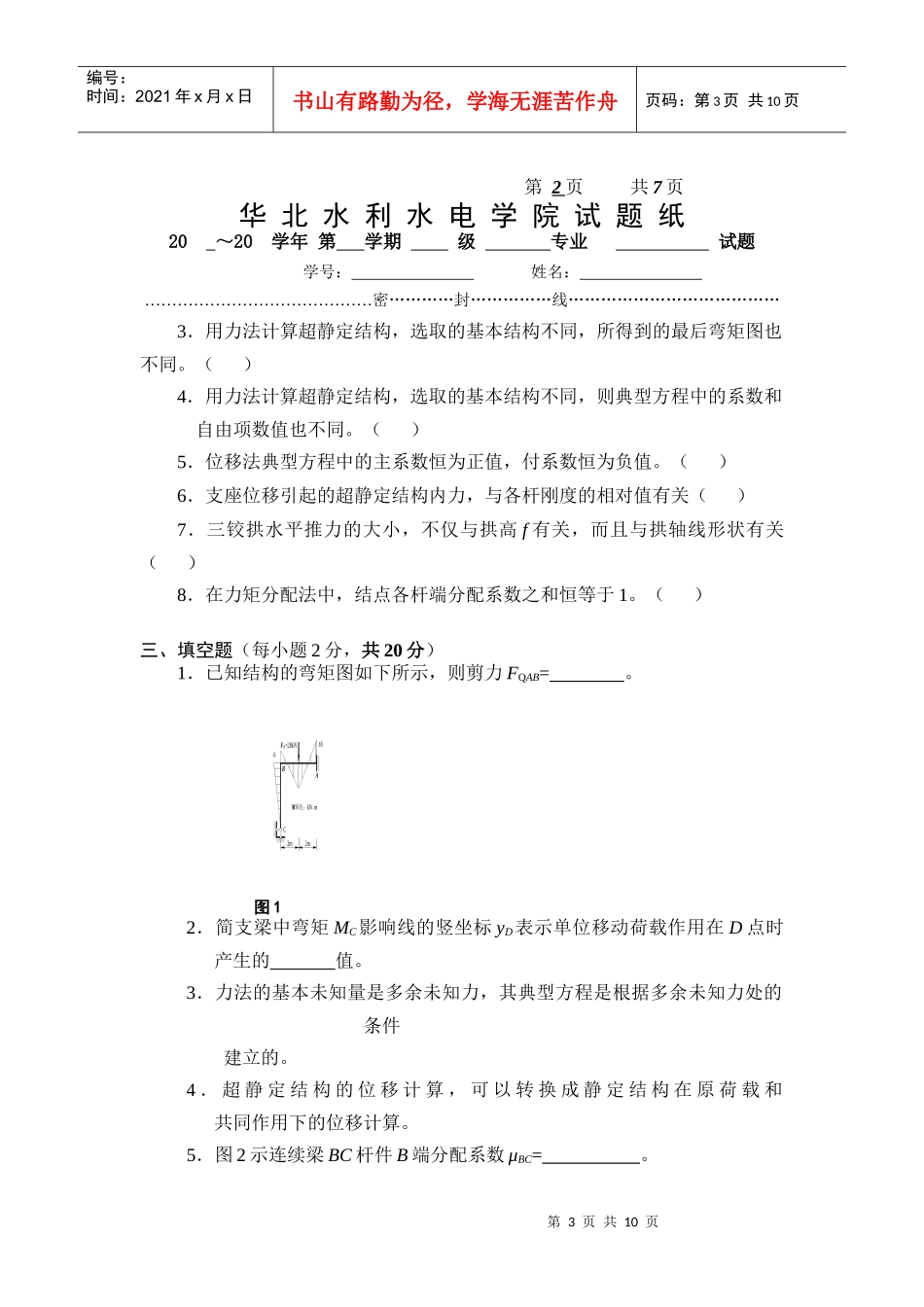

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页华北水利水电学院试题纸20～20学年第学期级专业试题学号：姓名：……………………………………密…………封……………线…………………………………一二三四总分一．单项选择题（每小题2分，共12分。在每小题的四个备选答案中选出一个正确答案，并将其代号填在题干后面的括号内。不选、错选或多选者，该题无分。）1．在无多余约束的几何不变体系上增加二元体后构成（）A可变体系B瞬变体系C无多余约束的几何不变体系D有多余约束的几何不变体系2．图示桁架有几根零杆（）A．0B.2C.4D.63．对图a所示结构，按虚拟力状态b将求出（）AA、D两截面的相对转动BA、D两点的相对线位移CA、D两点的相对水平位移DA、D连线的转动4．图示超静定结构的次数是（）A.5B.7C.8D.6FPAD图a状态bAD1/L1/L第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页第1页共7页华北水利水电学院试题纸20～20学年第学期级专业试题学号：姓名：……………………………………密…………封……………线…………………………………5．下图所示对称结构的等代结构为（）6.图示体系为（）A常变体系B瞬变体系C无多余约束的几何不变体系D有多余约束的几何不变体系二、判断题（每小题1，共8分。你认为正确的在题干后括号内划“√”，反之划“╳”。）1.试判断下列弯矩图是否正确。（）2．图示刚架，AB部分的内力为零。（）ABCDFPFPFPFPFPFPABCDFPFPFPFPFPFPABCDEFFPABCD第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页第2页共7页华北水利水电学院试题纸20～20学年第学期级专业试题学号：姓名：……………………………………密…………封……………线…………………………………3．用力法计算超静定结构，选取的基本结构不同，所得到的最后弯矩图也不同。（）4．用力法计算超静定结构，选取的基本结构不同，则典型方程中的系数和自由项数值也不同。（）5．位移法典型方程中的主系数恒为正值，付系数恒为负值。（）6．支座位移引起的超静定结构内力，与各杆刚度的相对值有关（）7．三铰拱水平推力的大小，不仅与拱高f有关，而且与拱轴线形状有关（）8．在力矩分配法中，结点各杆端分配系数之和恒等于1。（）三、填空题（每小题2分，共20分）1．已知结构的弯矩图如下所示，则剪力FQAB=。图12．简支梁中弯矩MC影响线的竖坐标yD表示单位移动荷载作用在D点时产生的值。3．力法的基本未知量是多余未知力，其典型方程是根据多余未知力处的条件建立的。4．超静定结构的位移计算，可以转换成静定结构在原荷载和共同作用下的位移计算。5．图2示连续梁BC杆件B端分配系数μBC=。ABC618FP=28kN2m2mM单位：kN·m第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页图26．静定结构的反力和内力用可全部求出。第3页共7页华北水利水电学院试题纸20～20学年第学期级专业试题学号：姓名：……………………………………密…………封……………线…………………………………7．温度改变在结构中不引起内力；温度改变在结构中引起内力。8．判断图3所示桁架结构有根零杆。图39．求图3所示桁架a杆的内力FNa=（）。10．图4刚架有个角位移。图4四、计算题（共60分）1．作下图刚架的弯矩图（10分）ABCEIEI4m2mabc5kN2m2m2m2mL/2L/2LFPLFP第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页第4页共7页华北水利水电学院试题纸20～20学年第学期级专业试题学号：姓名：……………………………………密…………封……………线…………………………………2．绘制图示静定刚架弯矩图（10分）3．选取如图所示对称结构的半边结构（等代结构），根据其半边结构完成下列各步骤（10分）1、取等代结构2、选择力法的基本未知量；画出相应的力法的基本体系；3、写出力法的基本方程；4、画出相应的、图；5、求出力法方程中的系数和自由项并计算出基本未知量L/2L/2qLLqqlllEI=常数MPM第6页共10...
