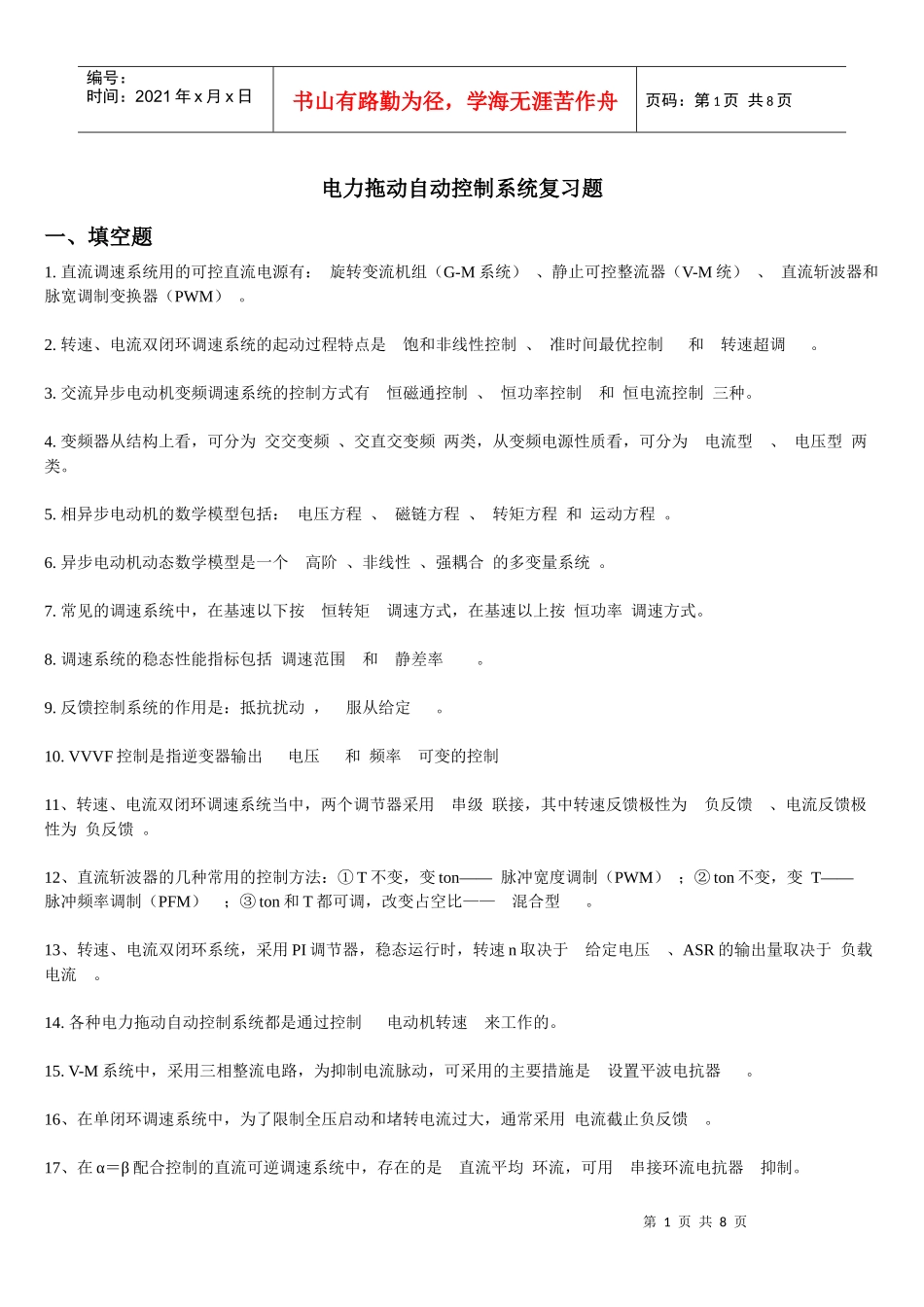

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页电力拖动自动控制系统复习题一、填空题1.直流调速系统用的可控直流电源有：旋转变流机组（G-M系统）、静止可控整流器（V-M统）、直流斩波器和脉宽调制变换器（PWM）。2.转速、电流双闭环调速系统的起动过程特点是饱和非线性控制、准时间最优控制和转速超调。3.交流异步电动机变频调速系统的控制方式有恒磁通控制、恒功率控制和恒电流控制三种。4.变频器从结构上看，可分为交交变频、交直交变频两类，从变频电源性质看，可分为电流型、电压型两类。5.相异步电动机的数学模型包括：电压方程、磁链方程、转矩方程和运动方程。6.异步电动机动态数学模型是一个高阶、非线性、强耦合的多变量系统。7.常见的调速系统中，在基速以下按恒转矩调速方式，在基速以上按恒功率调速方式。8.调速系统的稳态性能指标包括调速范围和静差率。9.反馈控制系统的作用是：抵抗扰动，服从给定。10.VVVF控制是指逆变器输出电压和频率可变的控制11、转速、电流双闭环调速系统当中，两个调节器采用串级联接，其中转速反馈极性为负反馈、电流反馈极性为负反馈。12、直流斩波器的几种常用的控制方法：①T不变，变ton——脉冲宽度调制（PWM）；②ton不变，变T——脉冲频率调制（PFM）；③ton和T都可调，改变占空比——混合型。13、转速、电流双闭环系统，采用PI调节器，稳态运行时，转速n取决于给定电压、ASR的输出量取决于负载电流。14.各种电力拖动自动控制系统都是通过控制电动机转速来工作的。15.V-M系统中，采用三相整流电路，为抑制电流脉动，可采用的主要措施是设置平波电抗器。16、在单闭环调速系统中，为了限制全压启动和堵转电流过大，通常采用电流截止负反馈。17、在α＝β配合控制的直流可逆调速系统中，存在的是直流平均环流，可用串接环流电抗器抑制。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页18、采用PI调节器的转速、电流双闭环系统启动时，转速调节器经历不饱和、饱和、退饱和三种状态。二、选择题1.带有比例调节器的单闭环直流调速系统，如果转速的反馈值与给定值相等，则调节器的输出为（A）A、零；B、大于零的定值C、小于零的定值；D、保持原先的值不变2.无静差调速系统的PI调节器中P部份的作用是（D）A、消除稳态误差；B、不能消除稳态误差也不能加快动态响应C、既消除稳态误差又加快动态响应；D、加快动态响应3.异步电动机变压变频调速时，采用（B）控制方式，可获得一线性机械特性。A、U1／f1=常值；B、Eg/f1=常值；C、Es/f1=常值；D、Er/f1=常值4.一般的间接变频器中，逆变器起（B）作用。A、调压；B、调频；C、调压与逆变；D、调频与逆变5.转差频率控制变频调速系统的基本思想是控制（C）。A、电机的调速精度；B、电机的动态转矩；C、电机的气隙磁通；D、电机的定子电流6．转速电流双闭环调速系统中的两个调速器通常采用的控制方式是(B)A．PIDB．PIC．PD．PD7．静差率和机械特性的硬度有关，当理想空载转速一定时，特性越硬，则静差率(A)A．越小B．越大C．不变D．不确定8．下列异步电动机调速方法属于转差功率消耗型的调速系统是(D)A．降电压调速B．串级调速C．变极调速D．变压变频调速9．双闭环调速系统中，在恒流升速阶段时，两个调节器的状态是(A)A.ASR饱和、ACR不饱和B.ACR饱和、ASR不饱和C.ASR和ACR都饱和D.ACR和ASR都不饱和10．在微机数字控制系统的故障保护中断服务子程序中，工作程序正确的是(C)A．显示故障原因并报警——分析判断故障——封锁PWM输出——系统复位B．显示故障原因并报警——封锁PWM输出——分析判断故障——系统复位C．封锁PWM输出——分析判断故障——显示故障原因并报警——系统复位D．分析判断故障——显示故障原因并报警——封锁PWM输出——系统复位第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页11、SPWM技术中，调制波是频率和期望波相同的（A）。A、正弦波B、方波C、等腰三角波D、锯齿波12、无静差单闭环调速系统，稳态时，转速的给定值与反馈值相同，此时调节器...
