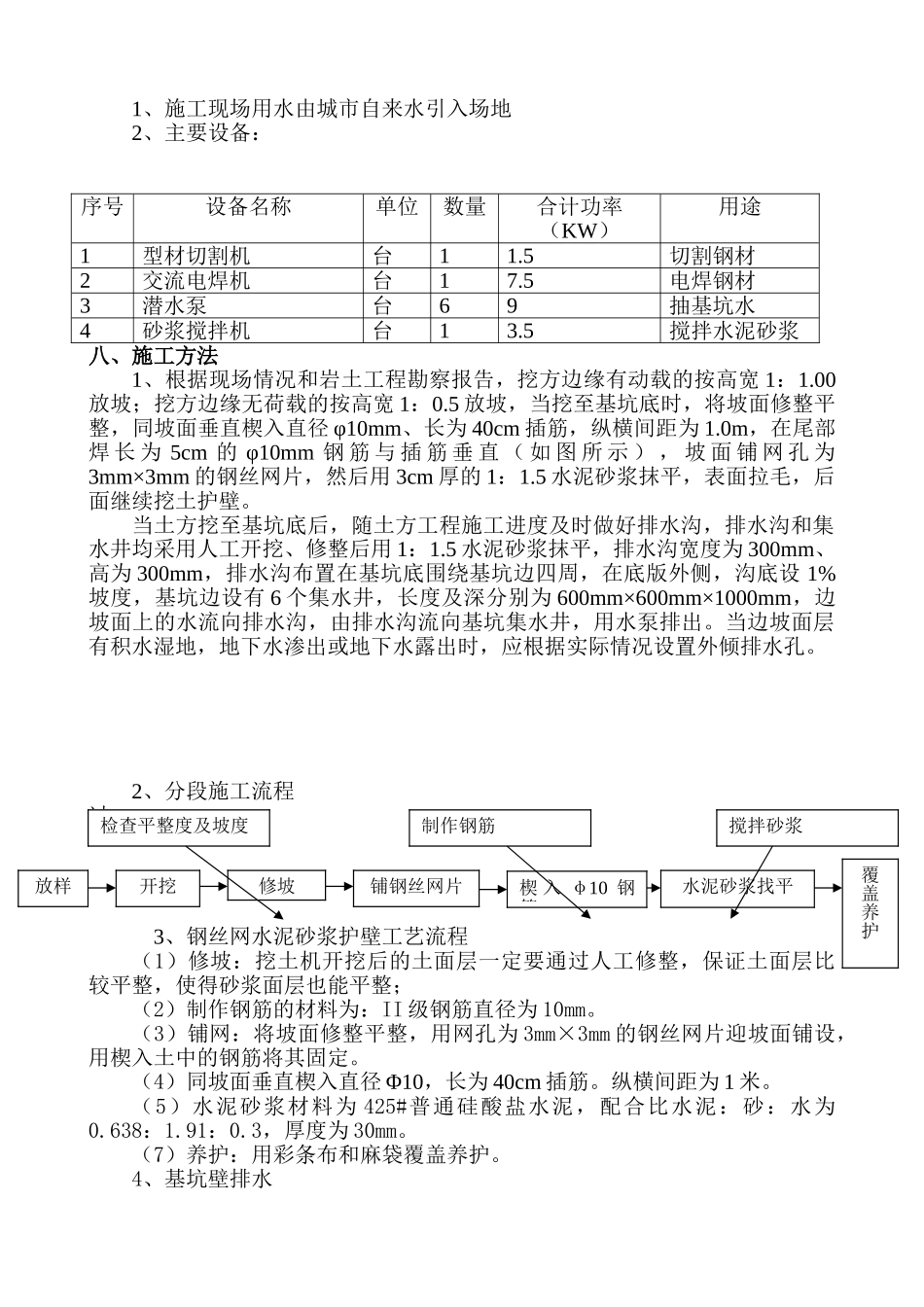

地下室基坑边坡支护工程施工方案一、工程概况本工程地处合肥区安徽建筑工业学院新区内，地下室占地面积约2200m2，地下室底板由独立基础、地梁、底板组成。本工程现有的自然地坪标高约为0.000m，四周暂无建筑物。到基坑底的高度约为3米。二、编制依据1、安徽建筑工业学院建筑设计研究院《安徽建筑工业学院新区B区学生公寓》的总平面图及地下室结构图。2、安徽建筑工业学院岩土工程勘察的《安徽建筑工业学院新区B区学生公寓岩土工程勘察报告》。3、执行中华人民共和国国家标准《建筑边坡工程技术规范》GB50330-2002。4、现行建筑施工规范、规程及市有关部门文件。三、工程地质情况1、地层分布与土层工程性质该工程位于合肥经济技术开发区，地形平坦，地貌单一、地质勘察表明在基坑开挖平面尺寸范围内，地层地质情况自上而下为：①层耕植土（Qml）—②层粘土（Q3al+pl）—③层粘土（Q3al+pl），现分诉如下）①层耕植土（Qml）：呈褐灰色，稍湿～湿，软塑～可塑状，含少量植物根、有机质、氧化铁及FeMn结核及高岭土，层厚0.80～1.30m，层底标高27.50～30.90m,分布均匀。②层粘土（Q3al+pl）：呈灰黄色，稍湿，硬塑状，含少量氧化铁及FeMn结核等，层厚2.90～3.80m,层底标高24.20～27.05m,分布均匀。③层粘土（Q3al+pl）：呈黄色、褐黄色，稍湿，硬塑状，含少量氧化铁，FeMn结核及钙质结核等，该层未钻穿。2、水文地质情况根据本次勘察场地岩性特征、结合环境水文地质条件分析，本工程场地地下水对砼无侵蚀性。四、施工工期钢丝网水泥砂浆护壁工期为10天，五、主要材料的选用1、水泥：采用425#普通硅酸盐水泥。2、钢筋：采用II级钢筋，直径为10mm。3、焊条：J422、φ3.2mm。4、黄砂：中（粗）砂5、钢丝网：选用网孔为3mm×3mm。六、施工组织人员1、施工管理：工地负责人：1人施工员：1人安全员：1人材料员：1人2、施工队班长：1人工人：15人七、施工设备1、施工现场用水由城市自来水引入场地2、主要设备：序号设备名称单位数量合计功率（KW）用途1型材切割机台11.5切割钢材2交流电焊机台17.5电焊钢材3潜水泵台69抽基坑水4砂浆搅拌机台13.5搅拌水泥砂浆八、施工方法1、根据现场情况和岩土工程勘察报告，挖方边缘有动载的按高宽1：1.00放坡；挖方边缘无荷载的按高宽1：0.5放坡，当挖至基坑底时，将坡面修整平整，同坡面垂直楔入直径φ10mm、长为40cm插筋，纵横间距为1.0m，在尾部焊长为5cm的φ10mm钢筋与插筋垂直（如图所示），坡面铺网孔为3mm×3mm的钢丝网片，然后用3cm厚的1：1.5水泥砂浆抹平，表面拉毛，后面继续挖土护壁。当土方挖至基坑底后，随土方工程施工进度及时做好排水沟，排水沟和集水井均采用人工开挖、修整后用1：1.5水泥砂浆抹平，排水沟宽度为300mm、高为300mm，排水沟布置在基坑底围绕基坑边四周，在底版外侧，沟底设1%坡度，基坑边设有6个集水井，长度及深分别为600mm×600mm×1000mm，边坡面上的水流向排水沟，由排水沟流向基坑集水井，用水泵排出。当边坡面层有积水湿地，地下水渗出或地下水露出时，应根据实际情况设置外倾排水孔。2、分段施工流程过3、钢丝网水泥砂浆护壁工艺流程（1）修坡：挖土机开挖后的土面层一定要通过人工修整，保证土面层比较平整，使得砂浆面层也能平整；（2）制作钢筋的材料为：II级钢筋直径为10mm。（3）铺网：将坡面修整平整，用网孔为3mm×3mm的钢丝网片迎坡面铺设，用楔入土中的钢筋将其固定。（4）同坡面垂直楔入直径Φ10，长为40cm插筋。纵横间距为1米。（5）水泥砂浆材料为425#普通硅酸盐水泥，配合比水泥：砂：水为0.638：1.91：0.3，厚度为30mm。（7）养护：用彩条布和麻袋覆盖养护。4、基坑壁排水检查平整度及坡度制作钢筋搅拌砂浆放样开挖修坡铺钢丝网片楔入φ10钢筋水泥砂浆找平覆盖养护基坑上的水排到边坡旁的水沟里；坡面的水排到基坑下水沟里，流向集水坑，用水泵抽出。九、监测和对周围建筑物、市政管线的保护措施1、监测在钢丝网水泥砂浆护壁边设置沉降与水平位移观测点，均在基坑边布置。在挖土开始后每天监测1次，挖土结束后，将观察数据作一统计，写出监测报告。当监测到边坡水平位移及竖向沉降速度呈增大趋势，且不收...
