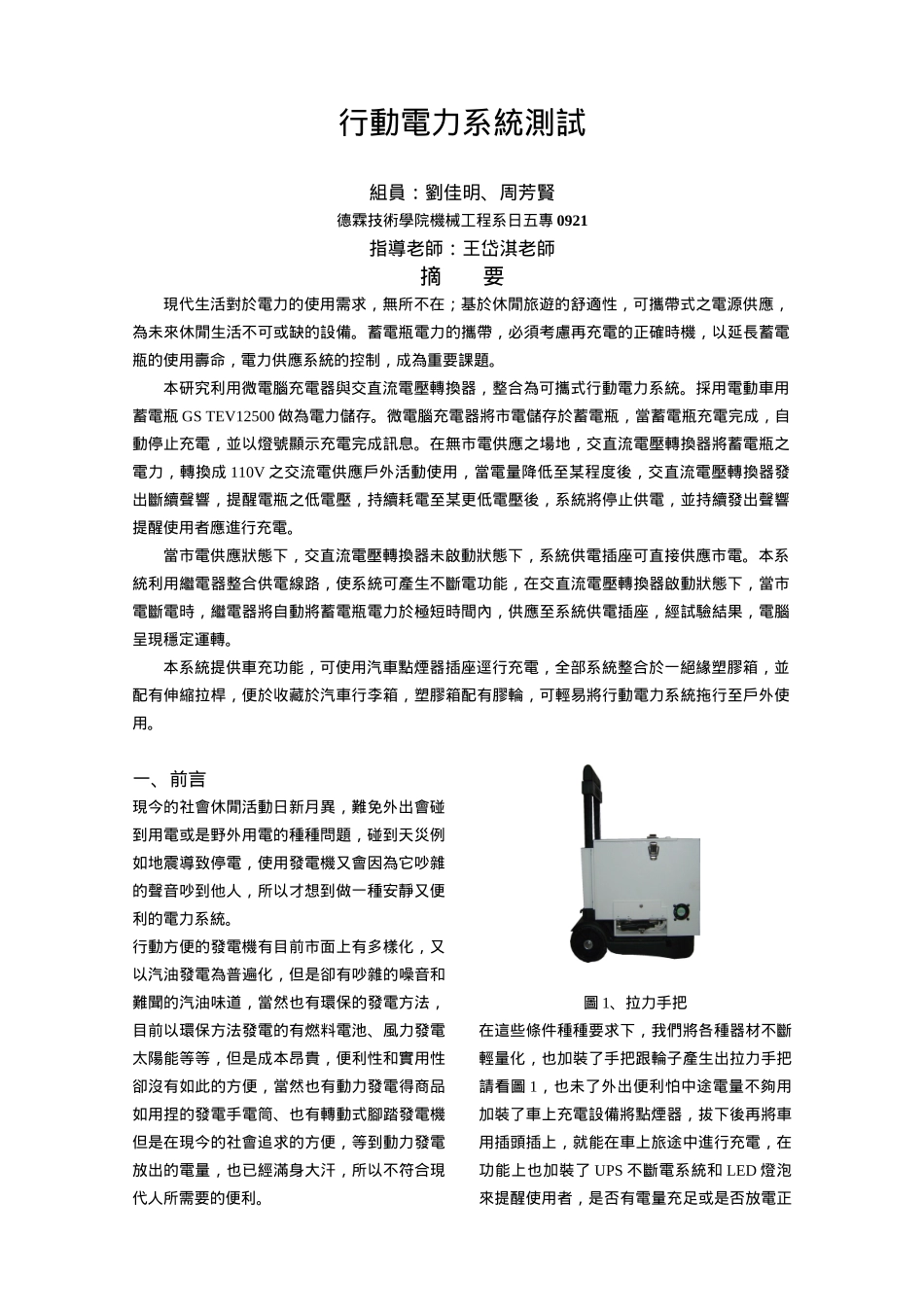

行動電力系統測試組員：劉佳明、周芳賢德霖技術學院機械工程系日五專0921指導老師：王岱淇老師摘要現代生活對於電力的使用需求，無所不在；基於休閒旅遊的舒適性，可攜帶式之電源供應，為未來休閒生活不可或缺的設備。蓄電瓶電力的攜帶，必須考慮再充電的正確時機，以延長蓄電瓶的使用壽命，電力供應系統的控制，成為重要課題。本研究利用微電腦充電器與交直流電壓轉換器，整合為可攜式行動電力系統。採用電動車用蓄電瓶GSTEV12500做為電力儲存。微電腦充電器將市電儲存於蓄電瓶，當蓄電瓶充電完成，自動停止充電，並以燈號顯示充電完成訊息。在無市電供應之場地，交直流電壓轉換器將蓄電瓶之電力，轉換成110V之交流電供應戶外活動使用，當電量降低至某程度後，交直流電壓轉換器發出斷續聲響，提醒電瓶之低電壓，持續耗電至某更低電壓後，系統將停止供電，並持續發出聲響提醒使用者應進行充電。當市電供應狀態下，交直流電壓轉換器未啟動狀態下，系統供電插座可直接供應市電。本系統利用繼電器整合供電線路，使系統可產生不斷電功能，在交直流電壓轉換器啟動狀態下，當市電斷電時，繼電器將自動將蓄電瓶電力於極短時間內，供應至系統供電插座，經試驗結果，電腦呈現穩定運轉。本系統提供車充功能，可使用汽車點煙器插座逕行充電，全部系統整合於一絕緣塑膠箱，並配有伸縮拉桿，便於收藏於汽車行李箱，塑膠箱配有膠輪，可輕易將行動電力系統拖行至戶外使用。一、前言現今的社會休閒活動日新月異，難免外出會碰到用電或是野外用電的種種問題，碰到天災例如地震導致停電，使用發電機又會因為它吵雜的聲音吵到他人，所以才想到做一種安靜又便利的電力系統。行動方便的發電機有目前市面上有多樣化，又以汽油發電為普遍化，但是卻有吵雜的噪音和難聞的汽油味道，當然也有環保的發電方法，目前以環保方法發電的有燃料電池、風力發電太陽能等等，但是成本昂貴，便利性和實用性卻沒有如此的方便，當然也有動力發電得商品如用捏的發電手電筒、也有轉動式腳踏發電機但是在現今的社會追求的方便，等到動力發電放出的電量，也已經滿身大汗，所以不符合現代人所需要的便利。圖1、拉力手把在這些條件種種要求下，我們將各種器材不斷輕量化，也加裝了手把跟輪子產生出拉力手把請看圖1，也未了外出便利怕中途電量不夠用加裝了車上充電設備將點煙器，拔下後再將車用插頭插上，就能在車上旅途中進行充電，在功能上也加裝了UPS不斷電系統和LED燈泡來提醒使用者，是否有電量充足或是否放電正常，來符合各種便利性。二、研究目的本專題是以利用電腦充電器跟交直流電壓轉換器做組合再連接到電瓶，組合出一台行動電力系統，請看圖2組合圖，以測試來降低這些問題的發生。充電速率以一般家用110V的插頭做充電測試，充電速率以平均一小時紀錄一次，電量充到16.5V的時候他是否會自動切斷不再繼續充電，避免充過頭導致意外的發生。放電速率以家用型電風扇，做放電測試固定放電電壓110V，平均每小時紀錄一次，在電壓太少時，是否會自動發出警訊提醒使用者，那電壓又是到達多少會發出警訊。將過程出現的問題加以改良，並且加裝ＬＥＤ燈泡來提醒使用者，是否有電量充足或是否放電正常，在充電和放電過程中也觀察ＬＥＤ燈泡，是否會隨電流增減進行變化顏色。圖2、電腦充電器與交直流電壓轉換器組合圖三、文獻探討交直流電壓轉換器的特性為：設有溫度感測器，感測溫度升至某溫度，風扇開始啟動，溫度超過60℃，發出連續短笛聲，且自動關機以保護裝置，請看圖3。電流超過2.5~7安培，風扇自動啟動。超過8.5A，笛-笛-笛短響聲。電池電壓降低至10.50.5℃時，系統每隔數十秒發出短警笛聲，預先警告電瓶低電壓，提醒使用者儘速充電。電池電壓降低至10.00.5℃時，系統供電插座將停止供電，並發出持續笛聲提醒使用者儘速充電。當負載超過，系統微電腦則啟動保護而自動關機，降低負載後，可重新開機。使用點煙插頭連接汽車電源供應本轉換器時，為保護汽車電力供應系統，本系統輸出功率勿超過150W。圖3、交直流電路板系統連結電池時的正負極性保護採35A保險司裝置。本系統電力轉換效率為85%以上。輸出之波形為模擬正弦波，系...
