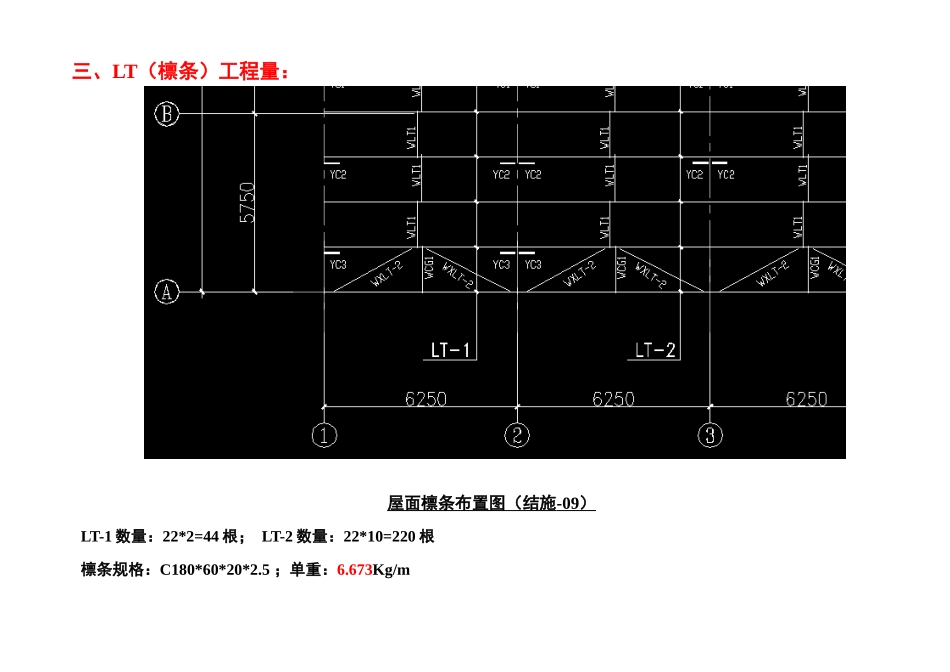

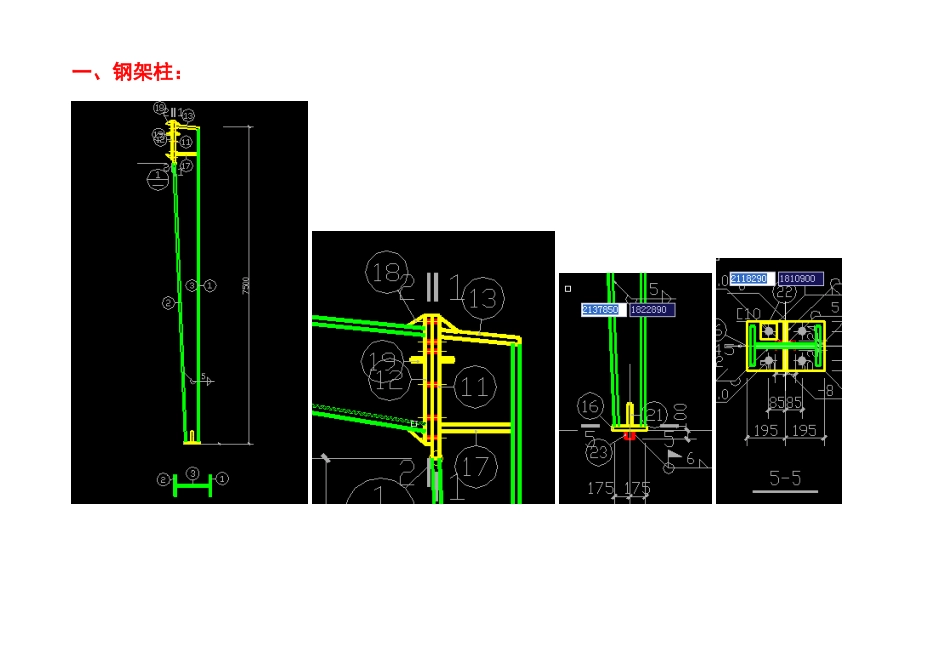

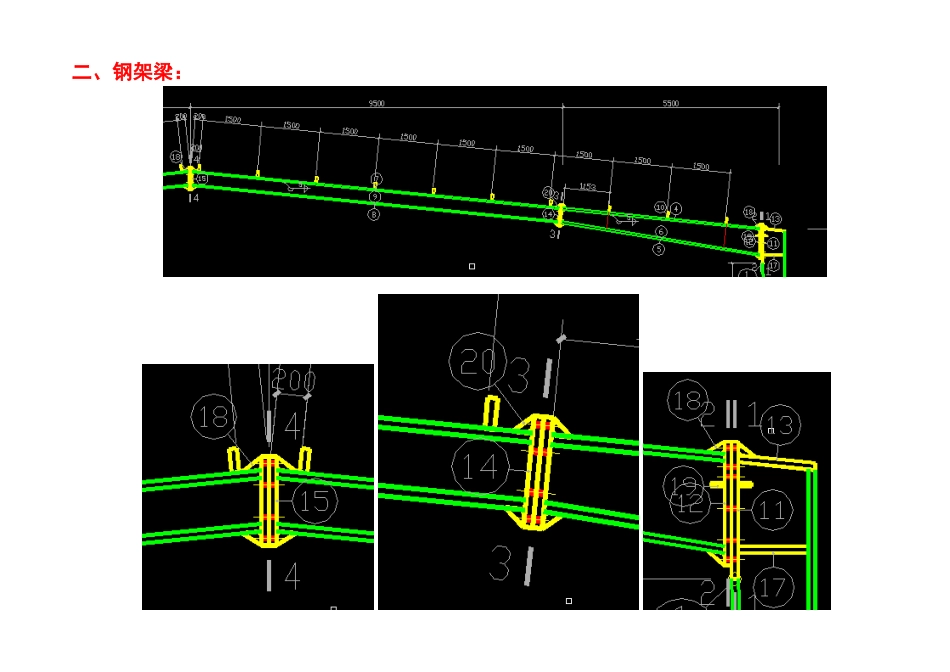

一、钢架柱：二、钢架梁：三、LT（檩条）工程量：屋面檩条布置图（结施-09）LT-1数量：22*2=44根；LT-2数量：22*10=220根檩条规格：C180*60*20*2.5；单重：6.673Kg/m节点详图二（结施-13）LT-1重量=6.545*44*6.673节点详图二（结施-13）LT-2重量=6.24*220*6.673四、WLT（屋面拉条）工程量：屋面檩条布置图（结施-09）WLT1数量：16*12=192根；WLT2数量：12根屋面拉条规格：圆钢12；单重：0.888Kg/m节点详图二（结施-13）GJ-1示意图（结施-05）WLT1重量=（1.5+0.1）*192*0.888WLT2重量=（0.4+0.1）*12*0.888五、WXLT（屋面斜拉条）工程量：屋面檩条布置图（结施-09）边跨斜拉条数量：4*12=48节点详图二（结施-13）斜拉条规格：圆钢12屋面檩条布置图（结施-09）中间跨斜拉条数量：4*12=48边跨斜拉条重量=√（3.125-0.3）2+1.3752+0.1=3.24m*48*0.888中间跨斜拉条重量=√（3.125-0.3）2+1.52+0.1=3.3m*48*0.888六、WCG（屋面撑杆）工程量：屋面檩条布置图（结施-09）边跨屋面撑杆数量：2*12=24根屋面檩条布置图（结施-09）中间跨屋面撑杆数量：2*12=24根节点详图二（结施-13）边跨屋面撑杆钢管重量=1.375*24*2.589边跨屋面撑杆钢筋重量=（1.375+0.1）*24*0.888中间跨屋面撑杆钢管重量=1.5*24*2.589中间跨屋面撑杆钢筋重量=（1.5+0.1）*24*0.888七、YC（隅撑）工程量：屋面檩条布置图（结施-09）边跨YC1数量=6*2+12*11=144YC2数量=2*2+4*11=48YC3数量=2*2+4*11=48规格：角钢50*5单重=3.77Kg/m节点详图二（结施-13）YC1重量=（0.18+0.384）*1.414*3.77*144YC1节点板重量=0.11*0.12*6*7.85*144GJ-1示意图（结施-05）坡度系数=（703-384）/5165=0.06176YC2重量=（0.06176*1.153+0.384+0.18）*1.414*3.77*48YC2节点板重量=0.11*0.12*6*7.85*48YC3重量=（0.06176*4.153+0.384+0.18）*1.414*3.77*48YC3节点板重量=0.11*0.12*6*7.85*48八、GXG-1（钢系杆）工程量：屋面支撑平面布置图（结施-07）GXG-1数量：N=6*12=72根节点1（结施-08）4-4剖面（结施-08）GXG-1详图（结施-08）GXG-1：钢管89*4长度L=6250-（160+10）*2=5910mm;钢管重量=5.91*8.385=49.56Kg*72/1000节点板12厚重量G1=0.17*0.09*94.2=1.44Kg*72*2/1000节点板10厚重量G2=0.17*0.17*78.5=2.27Kg*72*2/1000GXG-1与屋架梁连接板10厚重量G3=0.147*0.384*78.5=4.43Kg*72*2/1000GXG-1与屋架梁连接板10厚重量（边跨外侧）G4=0.097*0.384*78.5=0.29Kg*6*2/1000九、边跨SC-1（水平支撑）工程量：屋面支撑布置图（结施-07）边跨SC-1数量：6个节点1（结施-08）SC-1距B轴线间距离：250mm节点2（结施-08）SC-1距A轴线间距离：250+450=700mm边跨SC-1长度L=√6.252+（5.75-0.7-0.25）2+0.15*2=8.18m；重量G=8.18*3.85*12/1000角钢75*10重量:0.1*60*11.089/1000十、中间跨SC-1（水平支撑）工程量：屋面支撑布置图（结施-07）中间跨SC-1数量：9个第26页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第26页共49页节点1（结施-08）中间跨SC-1距轴线间距离为：250mm中间跨SC-1长度L=√6.252+（6.0-0.25-0.25）2+0.15*2=8.63m；重量G=8.63*3.85*18/1000第27页共49页第26页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第27页共49页十一、A轴及F轴墙架工程量：第28页共49页第27页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第28页共49页墙面支撑布置图（结施-10）C160*60*20*2.5单重:6.28Kg/m第29页共49页第28页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第29页共49页第30页共49页第29页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第30页共49页节点7（结施-10）A轴及F轴水平墙梁长度L1=6.25*12+0.26*2=75.52m；重量G1=（75.52*6*2-4）*6.28/1000A轴及F轴垂直墙梁高度H1=7.5-1.2=6.3m；重量G2=（6.3*46+4.5*4+3*2）*6.28/1000第31页共49页第30页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第31页共49页节点7（结施-10）A轴及F轴墙梁连接板8mm厚（3-3剖面）：G3=0.16*0.2*62.8*6*13*2/10001轴及13轴...
