某三层百货大楼钢结构工程计算书设计和实现 土木工程管理专业

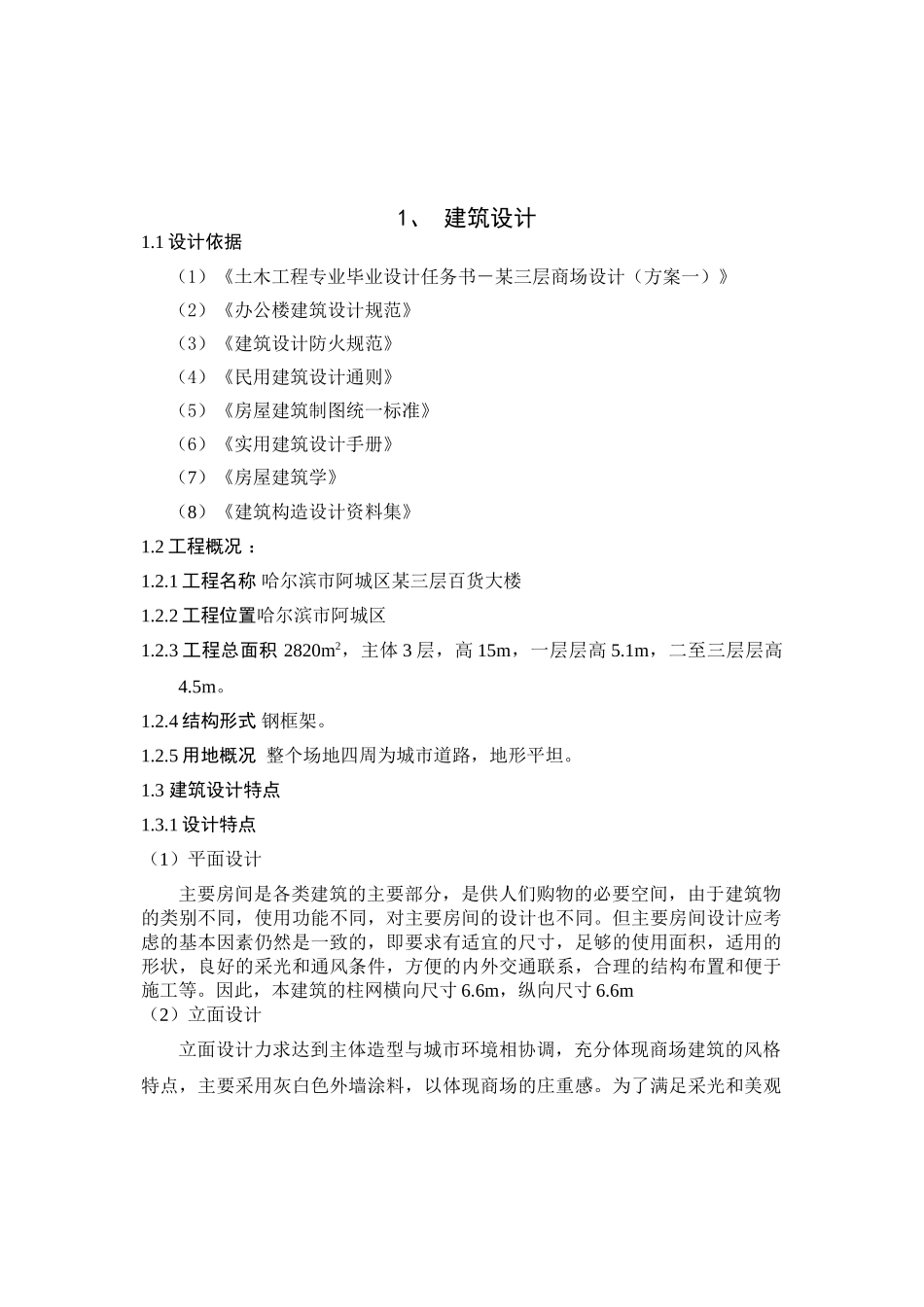

1、 建筑设计1.1 设计依据（1）《土木工程专业毕业设计任务书－某三层商场设计（方案一）》（2）《办公楼建筑设计规范》（3）《建筑设计防火规范》（4）《民用建筑设计通则》（5）《房屋建筑制图统一标准》 （6）《实用建筑设计手册》（7）《房屋建筑学》（8）《建筑构造设计资料集》1.2 工程概况 ：1.2.1 工程名称 哈尔滨市阿城区某三层百货大楼1.2.2 工程位置哈尔滨市阿城区1.2.3 工程总面积 2820m2，主体 3 层，高 15m，一层层高 5.1m，二至三层层高4.5m。1.2.4 结构形式 钢框架。1.2.5 用地概况 整个场地四周为城市道路，地形平坦。1.3 建筑设计特点1.3.1 设计特点（1）平面设计主要房间是各类建筑的主要部分，是供人们购物的必要空间，由于建筑物的类别不同，使用功能不同，对主要房间的设计也不同。但主要房间设计应考虑的基本因素仍然是一致的，即要求有适宜的尺寸，足够的使用面积，适用的形状，良好的采光和通风条件，方便的内外交通联系，合理的结构布置和便于施工等。因此，本建筑的柱网横向尺寸 6.6m，纵向尺寸 6.6m（2）立面设计立面设计力求达到主体造型与城市环境相协调，充分体现商场建筑的风格特点，主要采用灰白色外墙涂料，以体现商场的庄重感。为了满足采光和美观要求，设置了大面积的玻璃窗。2.1 构造做法2.1.1 屋面做法①40 厚 C15 细石混凝土保护层② SBC120 防水卷材③20 厚水泥砂浆找平层④100 厚挤塑苯板双层保温⑤1:8 水泥膨胀珍珠岩找坡 3%最薄处 40 厚⑥ 20 厚 1:2.5 水泥砂浆找平层⑦现浇钢筋混凝土板⑧1 厚压型钢板2.1.2 楼面做法①20 厚磨光花岗岩面层 ②40 厚 1：2.5 水泥砂浆找平层 ③100 厚现浇钢筋混凝土楼板 ④1 厚压型钢板 2.1.3 外墙面做法① 白色涂料② 标准网格布③ 抹面胶浆 4 厚④ 加强网格布⑤ 抹面胶浆 6 厚⑥100 厚聚苯板用锚栓锚固在陶粒砌块墙上⑦粘结胶浆2.1.4 内墙面做法——水泥砂浆抹面① 白色内墙涂料②20 厚水泥砂浆③200 厚陶粒砌块④ 粘结胶浆2.1.5 散水做法①100mm 厚 1：2：3 细实混凝土撒 1：1 水泥沙子压实抹光②150mm 厚 3：7 灰土③ 素土夯实向外坡度 5％2.2 门窗门选用标准图集中的门，窗选用铝合金窗。2.3 工程采用的标准图（1）《DBJT14-2 建筑做法说明》（2）《L96J401 楼梯配件》（3）《L03J602 铝合金门窗》（4）《L92J601 木门》2 结构设计2.1 工程概况本工程为哈尔滨市阿城区某三...
