电力工程报装验收及发电作业指导书VIP免费

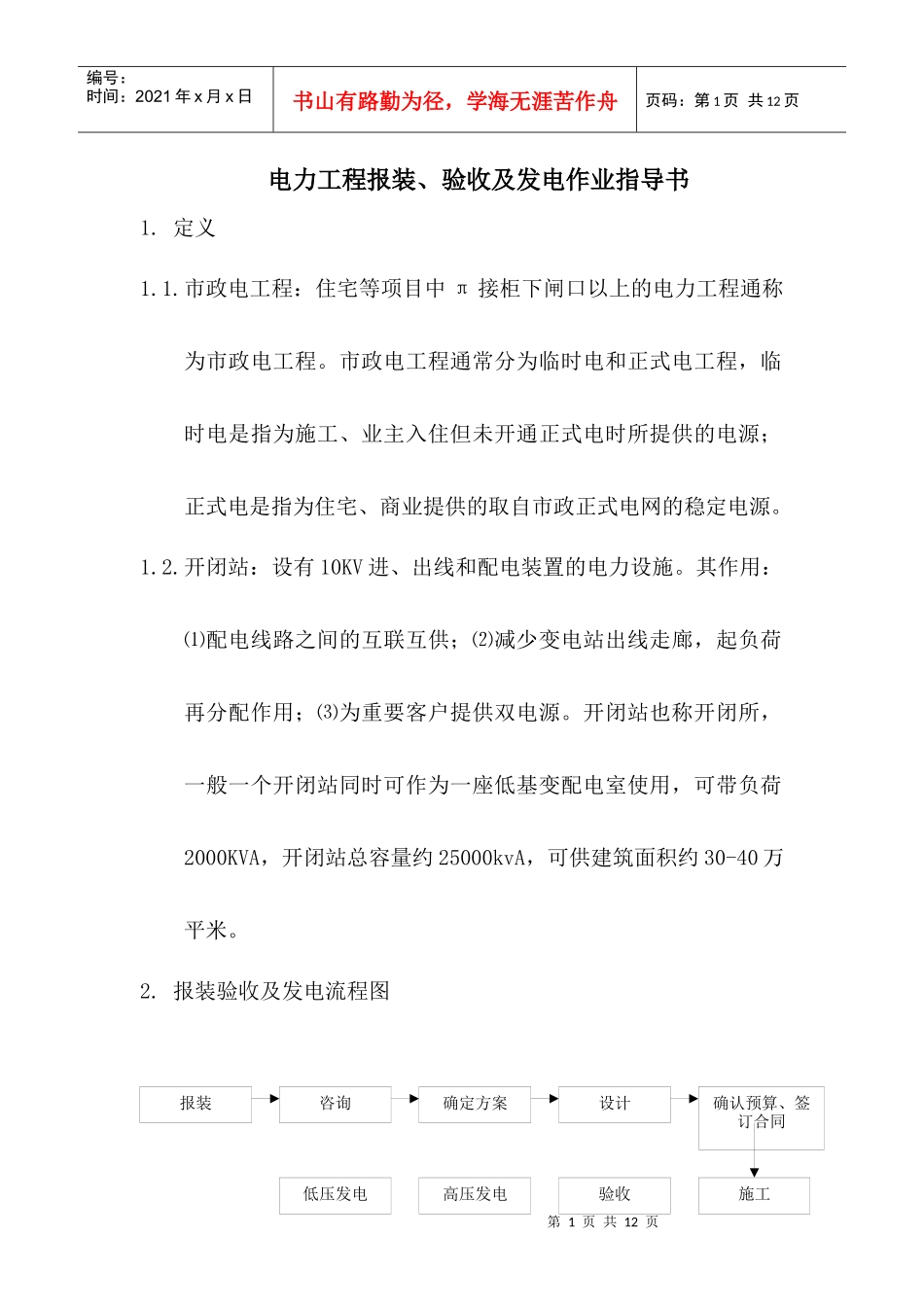

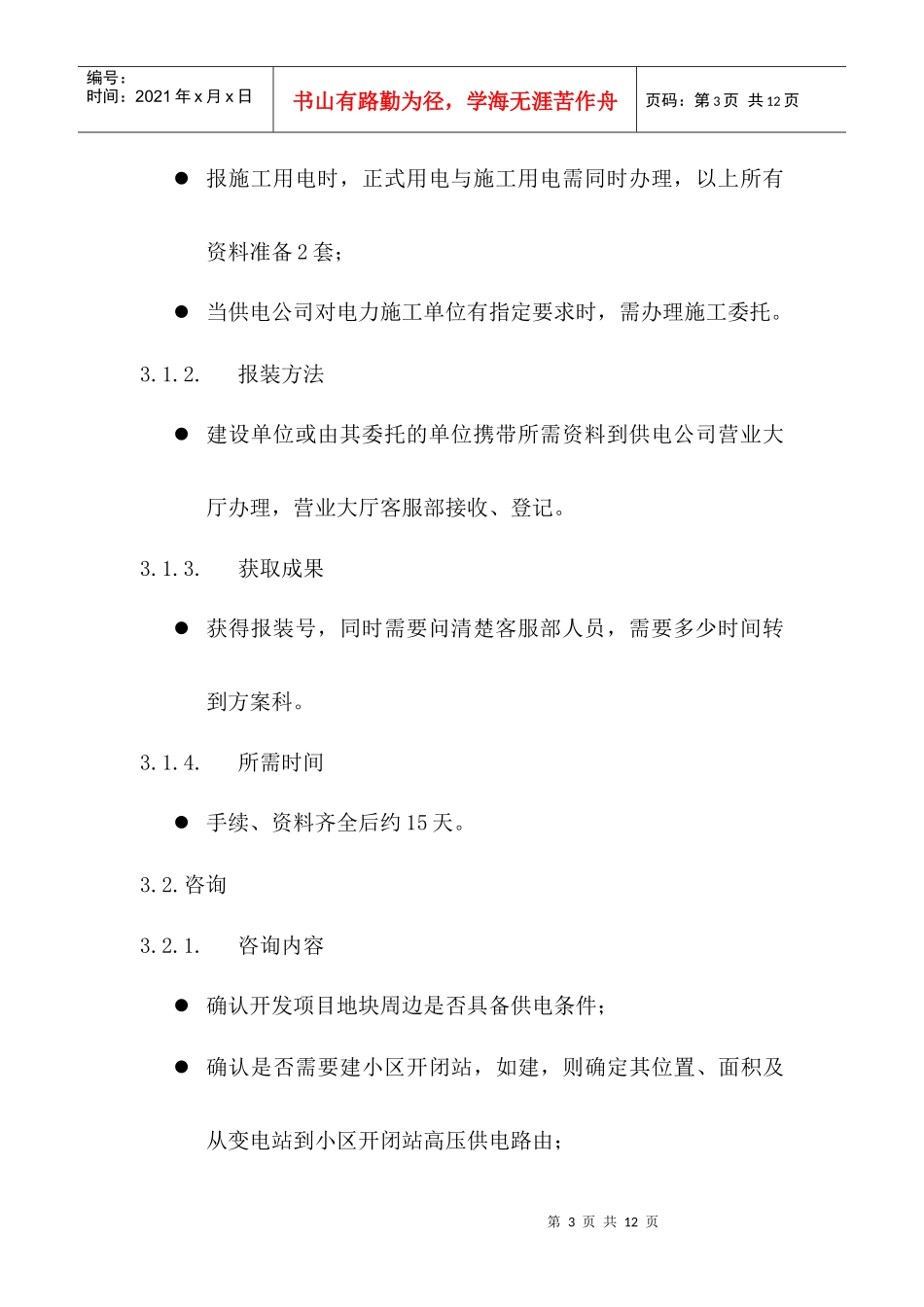

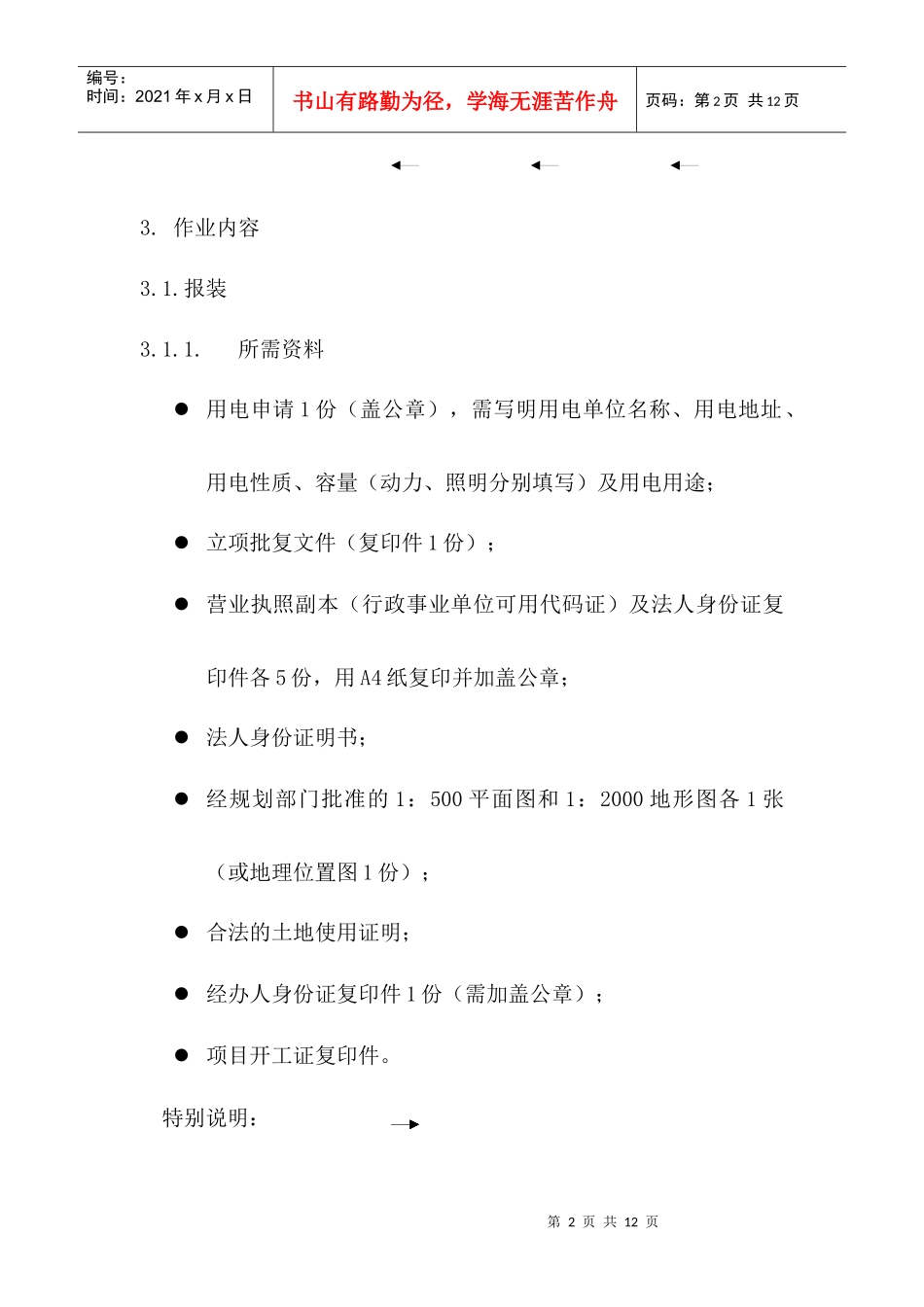

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页电力工程报装、验收及发电作业指导书1.定义1.1.市政电工程：住宅等项目中π接柜下闸口以上的电力工程通称为市政电工程。市政电工程通常分为临时电和正式电工程，临时电是指为施工、业主入住但未开通正式电时所提供的电源；正式电是指为住宅、商业提供的取自市政正式电网的稳定电源。1.2.开闭站：设有10KV进、出线和配电装置的电力设施。其作用：⑴配电线路之间的互联互供；⑵减少变电站出线走廊，起负荷再分配作用；⑶为重要客户提供双电源。开闭站也称开闭所，一般一个开闭站同时可作为一座低基变配电室使用，可带负荷2000KVA，开闭站总容量约25000kvA，可供建筑面积约30-40万平米。2.报装验收及发电流程图报装低压发电高压发电验收施工确认预算、签订合同设计确定方案咨询第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页3.作业内容3.1.报装3.1.1.所需资料用电申请1份（盖公章），需写明用电单位名称、用电地址、用电性质、容量（动力、照明分别填写）及用电用途；立项批复文件（复印件1份）；营业执照副本（行政事业单位可用代码证）及法人身份证复印件各5份，用A4纸复印并加盖公章；法人身份证明书；经规划部门批准的1：500平面图和1：2000地形图各1张（或地理位置图1份）；合法的土地使用证明；经办人身份证复印件1份（需加盖公章）；项目开工证复印件。特别说明：第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页报施工用电时，正式用电与施工用电需同时办理，以上所有资料准备2套；当供电公司对电力施工单位有指定要求时，需办理施工委托。3.1.2.报装方法建设单位或由其委托的单位携带所需资料到供电公司营业大厅办理，营业大厅客服部接收、登记。3.1.3.获取成果获得报装号，同时需要问清楚客服部人员，需要多少时间转到方案科。3.1.4.所需时间手续、资料齐全后约15天。3.2.咨询3.2.1.咨询内容确认开发项目地块周边是否具备供电条件；确认是否需要建小区开闭站，如建，则确定其位置、面积及从变电站到小区开闭站高压供电路由；第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页确定全案供电意向；开发项目内需建的变配电室或箱变的数量和位置。3.2.2.作业方法朝阳供电公司是到咨询科作供电咨询，通州供电公司是方案科联合工程科做供电咨询。建设单位与上述相关部门一起讨论；供电公司完成内部审批流程；签订协议、缴纳咨询费用；领取咨询报告。3.2.3.获取成果《供电咨询报告》3.2.4.所需时间项目周边供电条件具备时，一般需30天。3.3.确定高、低压供电方案3.3.1.所需资料变配电室建筑平、立、剖施工图、电气系统施工图、电气平第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页面施工图（需加盖施工图审核单位的图纸审核专用章）；3.3.2.作业方法根据建筑设计院的施工图纸与供电公司方案人员协商确定供电方案草案，必要时请建筑设计院相关人员参加；其他局先出高压供电方案，然后出低压供电方案。通州局只出高压供电方案，但在方案阶段，方案员、供电公司设计人员、建设单位共同讨论低压路由和供电方案，并体现在低压设计中；方案的讨论关系到电力工程建设费用，一旦供电方案确认，电力工程费用可确认80%左右，此时既要兼顾供电方案的合理性及供电公司的个体要求，又要尽可能的节约建设费用；通州供电公司高压电缆、低压电缆可共用电井和路由，局管低压电缆在车库内可走桥架方式，这是节约电力工程建设费用的关键节点，朝阳局不允许；在与供电公司讨论供电方案时，一定要考虑周到，否则很难第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页更改供电方案，时间上也不允许；方案草案确定后，上供电方案审批会审批；审批后，方案转到营业大厅客服部。客服通知建设单位到营...
